Trong nội thất hiện đại, đặc biệt là tủ bếp, tủ quần áo, việc đóng mở êm ái và thẩm mỹ luôn được ưu tiên hàng đầu. Một trong những giải pháp tối ưu được các nhà sản xuất và thợ mộc ưa chuộng chính là undermount slide. Vậy undermount slide là gì?
Undermount slide (ray trượt giấu chân đế) là cơ cấu dẫn hướng ngăn kéo hoặc cánh tủ được lắp đặt ở mặt dưới của ngăn, hoàn toàn không nhìn thấy khi đóng tủ. Khác với ray hông (side-mount) lắp ở hai bên thành ngăn, ray giấu được gắn vào đáy ngăn và tương tác với các chân đế hoặc cấu trúc đặc biệt trên thành tủ. Loại ray này mang đến vẻ ngoài sạch sẽ, tinh gọn và thường đi kèm các tính năng như đóng êm (soft-close), tự động đóng (self-close) hoặc đẩy mở (push-to-open).
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về undermount slide là gì, từ cấu tạo, nguyên lý hoạt động, phân loại, so sánh với các loại ray khác, cho đến cách chọn mua và những lưu ý khi lắp đặt. Nếu bạn đang thiết kế nội thất hoặc có ý định nâng cấp hệ thống ngăn kéo, đây chính là tài liệu tham khảo chi tiết không thể bỏ qua.
Định nghĩa chi tiết: Undermount slide là gì?
Ray trượt giấu chân đế (undermount drawer slide) là một bộ phận cơ khí chính xác được thiết kế để hướng dẫn ngăn kéo di chuyển tuyến tính dọc theo thân tủ. Điểm đặc biệt là toàn bộ cơ cấu nằm dưới đáy ngăn, không lộ ra ngoài khi ngăn kéo mở.
So với các loại ray truyền thống lắp bên hông, ray giấu chân đế mang lại vẻ thẩm mỹ vượt trội. Khi mở ngăn kéo, bạn sẽ chỉ thấy hai thanh kim loại mỏng chạy dọc theo đáy ngăn, thân ngăn kéo hoàn toàn trống, dễ dàng vệ sinh. Hơn nữa, loại ray này thường chịu tải cao, hoạt động êm và bền bỉ.
Cấu tạo và nguyên lý hoạt động của ray trượt giấu chân đế

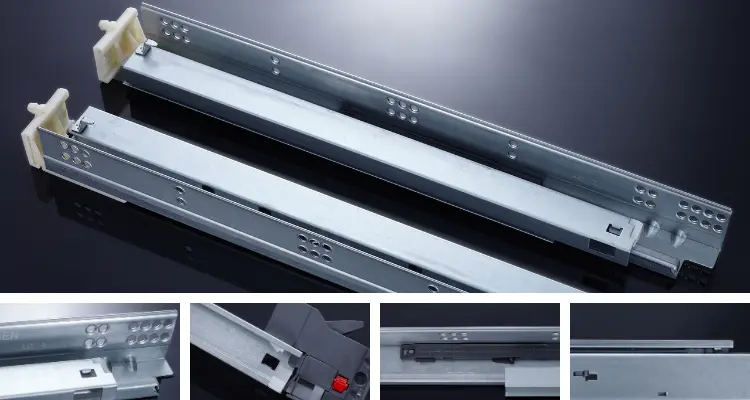

Cấu tạo cơ bản
Một bộ undermount slide hoàn chỉnh bao gồm:
Phần ray cố định (cabinet member): Được bắt vít vào hai bên thành tủ (thường ở vị trí sát đáy tủ).
Phần ray di động (drawer member): Gắn dưới đáy ngăn kéo, trượt vào bên trong ray cố định.
Cụm bi hoặc bạc đỡ (bearing block): Đặt giữa hai tầng ray, giúp giảm ma sát và tạo độ êm.
Cơ cấu tự động đóng/đóng êm (self-close/soft-close mechanism): Hầu hết ray undermount hiện đại tích hợp sẵn bộ phận này. Khi đẩy ngăn kéo đến một điểm nhất định, piston thủy lực hoặc lò xo sẽ kéo ngăn kéo vào nhẹ nhàng.
Chốt đỡ (locking clip) hoặc chân đế: Là bộ phận kết nối ray di động với đáy ngăn kéo, giúp dễ dàng tháo lắp ngăn kéo mà không cần dụng cụ.
Nguyên lý hoạt động
Khi kéo ngăn kéo ra, phần ray di động trượt trên các viên bi hoặc bạc đạn, đồng thời hai tầng ray mở rộng ra để đạt hành trình tối đa (thường là full extension – kéo ra toàn bộ). Khi đẩy vào, ray di động trượt ngược lại. Khi ngăn kéo đi qua điểm “catch” (khoảng 2-5cm cuối), bộ phận tự động đóng sẽ kích hoạt, kéo ngăn kéo vào nhẹ nhàng – đối với loại soft-close thì còn có thêm hệ thống giảm chấn dầu để tránh tiếng ồn.
Cung cấp số liệu thực tế: Hành trình full extension phổ biến là 20-28 inches (khoảng 500-700mm). Tải trọng tiêu chuẩn từ 35kg đến 100kg tùy vào dòng sản phẩm. Độ dày ray thường chỉ 1.2-1.5mm thép mạ kẽm hoặc thép không gỉ.
Phân loại undermount slide phổ biến trên thị trường
Phân loại theo khả năng đóng mở
Self-close (tự động đóng): Khi đẩy ngăn kéo đến khoảng 2-3cm cuối, lò xo sẽ tự động kéo vào. Không có giảm chấn, vẫn có tiếng va chạm nhẹ.
Soft-close (đóng êm): Tích hợp piston thủy lực hoặc giảm chấn khí, kéo ngăn kéo vào từ tốn, không gây tiếng động. Đây là loại được ưa chuộng nhất hiện nay.
Push-to-open (đẩy mở): Không cần tay nắm, chỉ cần đẩy nhẹ vào cánh tủ, ray sẽ kích hoạt lò xo đẩy ngăn kéo ra. Thường dùng trong thiết kế minimal, không tay nắm.
Tip-on/Touch-open: Tương tự push-to-open nhưng có thêm cơ cấu điện tử hoặc cơ khí tinh vi hơn, có thể tích hợp trong soft-close.
Phân loại theo hành trình
Full extension (mở hoàn toàn): Ngăn kéo kéo ra hết chiều dài, cho phép tiếp cận toàn bộ không gian bên trong. Đây là tiêu chuẩn cho ngăn kéo bếp.
Over-travel (hành trình vượt trội): Ngăn kéo có thể kéo ra dài hơn chiều dài thân tủ một chút, thường dùng cho tủ hẹp.
Partial extension (mở một phần): Chỉ kéo ra khoảng 75% chiều dài, ít phổ biến hơn.
Phân loại theo tải trọng
Dòng nhẹ (light-duty): Chịu tải <30kg, thường dùng cho ngăn kéo nhỏ, tủ trang trí.
Dòng trung bình (medium-duty): 30-50kg, phổ biến trong tủ bếp, tủ quần áo.
Dòng nặng (heavy-duty): 50-100kg, dùng cho ngăn kéo đựng nồi, chảo, thiết bị nhà bếp lớn.
Dòng siêu nặng (super heavy-duty): >100kg, dành cho tủ công nghiệp, kho lưu trữ.

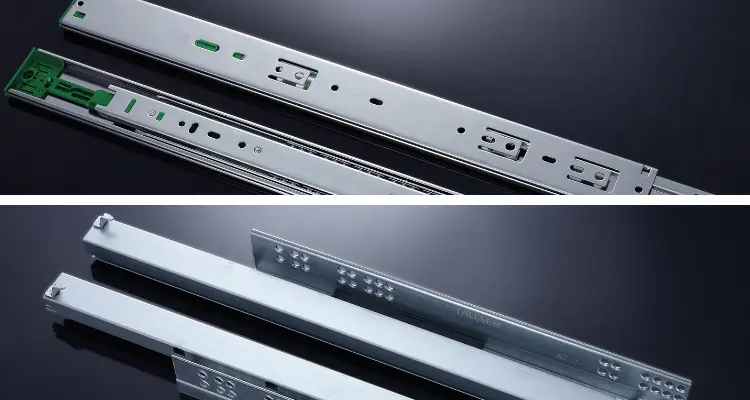

So sánh chi tiết: Undermount slide vs Side-mount slide
Tiêu chí
Undermount slide (ray giấu)
Side-mount slide (ray hông)
Vị trí lắp
Dưới đáy ngăn kéo
Bên hông ngăn kéo
Tính thẩm mỹ
Cao – không lộ ray, nhìn gọn, hiện đại
Thấp – thấy thanh ray hai bên khi mở
Khả năng chịu tải
Tốt hơn (do tải trọng dồn xuống đáy và hai bên thành tủ)
Trung bình (phụ thuộc vào chất lượng ray và độ dày thép)
Độ ổn định
Rất ổn định, ngăn kéo không bị rung lắc
Kém hơn, có thể bị xoay ngang khi mở hết
Độ dày ray
Mỏng hơn (khoảng 1.2-2mm)
Dày hơn (khoảng 1.5-3mm)
Hành trình
Thường đạt full extension
Có thể đạt full extension hoặc partial, nhưng thường ngắn hơn cùng chiều dài tủ
Tích hợp soft-close
Hầu hết có sẵn (tích hợp trong thân ray)
Thường phải mua riêng hoặc dùng piston rời kém thẩm mỹ
Bảo trì
Khó hơn vì nằm dưới đáy, phải tháo ngăn kéo mới tiếp cận
Dễ dàng vệ sinh, thay thế hơn
Giá thành
Cao hơn (gấp 1.5-3 lần ray hông cùng cấp)
Thấp hơn, phổ biến
Độ bền
Cao (nếu chọn thương hiệu uy tín, có thể trên 100.000 chu kỳ)
Trung bình (thường 30.000-50.000 chu kỳ)
Ưu điểm và nhược điểm của ray trượt giấu chân đế
Ưu điểm
Tính thẩm mỹ vượt trội: Khi đóng tủ, hoàn toàn không thấy ray. Khi mở, chỉ thấy hai thanh nhỏ gọn dưới đáy, tạo vẻ sạch sẽ, sang trọng.
Hoạt động êm ái, mượt mà: Nhờ sử dụng bi thép hoặc bạc đạn chất lượng cao, kết hợp tích hợp soft-close, không gây tiếng động.
Chịu tải lớn: Thiết kế phân bổ lực đều, có thể chịu đến 100kg mà không bị võng.
Dễ dàng điều chỉnh độ cao: Đa số đều có vít chỉnh cao (height adjustment) giúp cân chỉnh ngăn kéo mà không cần tháo lắp.
Tháo lắp nhanh chóng: Chỉ cần nhấn clip hoặc kẹp là có thể tháo rời ngăn kéo ra khỏi ray, thuận tiện khi vệ sinh hoặc sửa chữa.
Nhược điểm
Giá thành cao: Chi phí cho một bộ ray giấu chân đế thường đắt hơn ray hông từ 50% đến 200%.
Yêu cầu kỹ thuật lắp đặt cao: Cần đo đạc chính xác, nếu không sẽ bị kênh, lệch ngăn kéo.
Bảo trì phức tạp: Vì nằm dưới đáy ngăn kéo, việc vệ sinh dầu mỡ bám bụi hoặc thay thế linh kiện khó khăn hơn.
Không phù hợp với ngăn kéo hẹp: Đối với ngăn kéo có chiều rộng dưới 300mm, hệ thống ray đôi và cơ cấu soft-close có thể chiếm quá nhiều diện tích đáy.
Hạn chế về chiều dài ngăn kéo: Một số dòng ray không hỗ trợ ngăn kéo quá dài (>900mm) do độ võng tự nhiên của ray.
Ứng dụng thực tế của undermount slide trong nội thất
Ray trượt giấu chân đế được sử dụng rộng rãi trong các thiết kế nội thất hiện đại, đặc biệt là tủ bếp căn hộ chung cư, biệt thự. Với tải trọng lớn (60-100kg), undermount giúp ngăn kéo không bị chùng, mở êm và bền.
Tủ quần áo: Ngăn kéo đựng đồ lót, tất, phụ kiện. Do thường xuyên đóng mở, tính năng soft-close giúp kéo dài tuổi thọ.
Tủ văn phòng: Ngăn kéo tài liệu, hồ sơ, nơi yêu cầu độ ổn định và chịu tải liên tục.
Tủ phòng tắm: Nên chọn loại có lớp phủ chống gỉ (thép không gỉ hoặc mạ kẽm) để tránh oxy hóa do ẩm ướt.
Nội thất thông minh: Kết hợp với hệ thống push-to-open cho thiết kế không tay nắm, mang vẻ đẹp tối giản.
Hướng dẫn chọn mua undermount slide phù hợp
Để chọn được bộ ray trượt giấu chân đế chất lượng, bạn cần xem xét các yếu tố sau:
Kích thước: Đo chiều sâu tủ và chiều dài ngăn kéo. Ray có chiều dài tiêu chuẩn từ 250mm đến 700mm, nên chọn ray có chiều dài bằng 90-95% chiều sâu tủ để đạt full extension.
Tải trọng: Tính tổng trọng lượng dự kiến sẽ đựng trong ngăn kéo. Đừng chọn tối đa mà nên chọn dư 20-30% để đảm bảo độ bền. Ví dụ: nếu đồ đạc 30kg, hãy chọn ray chịu tải 40-45kg.
Tính năng đóng mở: Soft-close là tiêu chuẩn cho tủ bếp và tủ quần áo hiện đại. Push-to-open phù hợp thiết kế minimal. Nếu ngân sách eo hẹp, self-close vẫn đáp ứng nhu cầu cơ bản.
Chất liệu và lớp phủ: Ưu tiên thép cán nguội mạ kẽm (zinc-plated) hoặc thép không gỉ (stainless steel). Tránh thép sơn tĩnh điện vì dễ trầy xước, gỉ khi ẩm.
Thương hiệu uy tín: Các thương hiệu hàng đầu như Blum (Tandem, Legrabox), Hettich, Grass, Hafele, King Slide… có tuổi thọ cao (thường trên 100.000 chu kỳ). Các thương hiệu Trung Quốc giá rẻ hơn nhưng tuổi thọ chỉ khoảng 30.000-50.000 chu kỳ.
Khả năng điều chỉnh: Kiểm tra xem ray có vít chỉnh cao (height adjustment) và ngang (side adjustment) không. Tính năng này rất hữu ích khi lắp đặt và hiệu chỉnh sau này.
Sai lầm thường gặp khi sử dụng undermount slide và cách tránh
Mua ray không đúng kích thước: Nhiều người mua ray quá dài hoặc quá ngắn so với tủ, dẫn đến hành trình không đầy đủ hoặc ngăn kéo bị kẹt. Cách tránh: đo chính xác chiều sâu tủ và chọn ray có chiều dài phù hợp (thường là 500mm cho tủ sâu 550mm).
Lắp đặt không cân bằng: Hai bên ray phải được bắt song song và đồng đều. Nếu lệch chỉ 1-2mm, ngăn kéo sẽ bị kênh, kéo không nhẹ. Cách tránh: dùng thước đo và kẻ đường thẳng trên thành tủ trước khi khoan.
Quên tính khoảng trống dưới đáy ngăn kéo: Ray yêu cầu một khoảng hở nhất định giữa đáy ngăn kéo và thành tủ. Nếu đáy ngăn kéo quá dày hoặc quá sát, ray sẽ bị chạm, gây ma sát. Giải pháp: tham khảo tài liệu kỹ thuật của nhà sản xuất về khe hở tối thiểu (thường là 3-5mm).
Đặt tải quá mức: Vượt quá khả năng chịu tải của ray gây biến dạng bi hoặc gãy clip. Cần phân bố đều đồ đạc, không tập trung tải nặng về phía trước.
Không bảo trì định kỳ: Bụi bẩn và dầu mỡ khô có thể làm tăng ma sát. Nên vệ sinh và tra dầu silicone (không dùng dầu WD-40 hay dầu ăn) mỗi 6 tháng để đảm bảo độ êm.
Lưu ý quan trọng khi lắp đặt và bảo trì undermount slide
Lắp đặt ray giấu chân đế đòi hỏi kỹ thuật và sự tỉ mỉ. Không dùng vít quá dài hoặc quá ngắn.
Lắp ray vào tủ trước: Đặt ray cố định lên thành tủ, dùng thước thủy kiểm tra độ ngang, sau đó bắt vít cố định. Lưu ý căn chỉnh mép trước của ray với mép trước tủ.
Gắn chân đế (clip) vào đáy ngăn kéo: Phần này thường được thiết kế riêng cho từng loại ray. Cần đảm bảo chân đế nằm chính xác theo đánh dấu trên đáy ngăn kéo.
Kiểm tra thử nghiệm: Sau khi lắp, đóng mở thử vài lần. Nếu có tiếng kêu hoặc cảm giác nặng, hãy kiểm tra lại độ song song và vị trí vít.
Điều chỉnh độ cao: Dùng vít chỉnh (thường ở đầu ray) để nâng hoặc hạ ngăn kéo sao cho khớp với cánh tủ (nếu là tủ bếp có cánh).
Bảo trì định kỳ: Sau 6-12 tháng sử dụng, vệ sinh ray bằng khăn mềm, bôi trơn bằng mỡ silicone chuyên dụng. Tránh dùng dầu mỡ gốc dầu vì dễ bám bụi.
Câu hỏi thường gặp về undermount slide
Undermount slide có phù hợp với mọi loại ngăn kéo không?
Hầu hết ngăn kéo gỗ đều có thể sử dụng, nhưng cần kiểm tra chiều rộng ngăn kéo. Ngăn kéo hẹp dưới 300mm có thể gặp khó khăn khi lắp hai bộ ray đôi. Ngoài ra, ngăn kéo quá mỏng (đáy ngăn dưới 12mm) có thể không đủ độ cứng để gắn chân đế.
Ray undermount có dễ bị gỉ không?
Nếu ray được mạ kẽm hoặc làm từ thép không gỉ, khả năng chống gỉ tốt. Tuy nhiên, trong môi trường ẩm ướt như phòng tắm, nên chọn loại inox 304 hoặc có lớp phủ chống ăn mòn đặc biệt.
Làm sao để biết ray có tích hợp soft-close không?
Quan sát đầu ray: nếu có một hộp nhựa hoặc kim loại chứa piston thủy lực ở phía sau, đó là soft-close. Nếu chỉ có lò xo trần, đó là self-close. Thông số kỹ thuật trên bao bì cũng ghi rõ.
Có thể tự thay thế ray hỏng không?
Có, nếu bạn có tay nghề cơ bản. Cần tháo ngăn kéo, nhấn clip để tách ngăn kéo khỏi ray cũ, sau đó tháo vít ray cũ và lắp ray mới cùng kích thước. Tuy nhiên, nếu kích thước ray khác biệt, có thể phải khoan lỗ mới.
Undermount slide có dùng được cho ngăn kéo nhựa không?
Có thể, nhưng ngăn kéo nhựa thường có đáy mỏng, cần gia cố thêm một miếng gỗ hoặc kim loại để gắn chân đế chắc chắn.
Kết luận
Undermount slide (ray trượt giấu chân đế) là lựa chọn hàng đầu cho những ai coi trọng cả thẩm mỹ và chức năng trong nội thất. Với khả năng chịu tải lớn, hoạt động êm ái, dễ dàng tháo lắp và điều chỉnh, loại ray này đã chứng minh được giá trị vượt trội so với ray hông truyền thống. Dù giá thành cao hơn và yêu cầu kỹ thuật lắp đặt chính xác, nhưng đầu tư một bộ ray chất lượng sẽ mang lại trải nghiệm sử dụng lâu dài và sự hài lòng mỗi ngày. Khi chọn mua, hãy ưu tiên các thương hiệu uy tín, chọn đúng kích thước, tải trọng và tính năng phù hợp với nhu cầu thực tế. Với những thông tin chi tiết trên, hy vọng bạn đã có câu trả lời thấu đáo cho câu hỏi “undermount slide là gì” và tự tin đưa ra quyết định cho không gian nội thất của mình.
