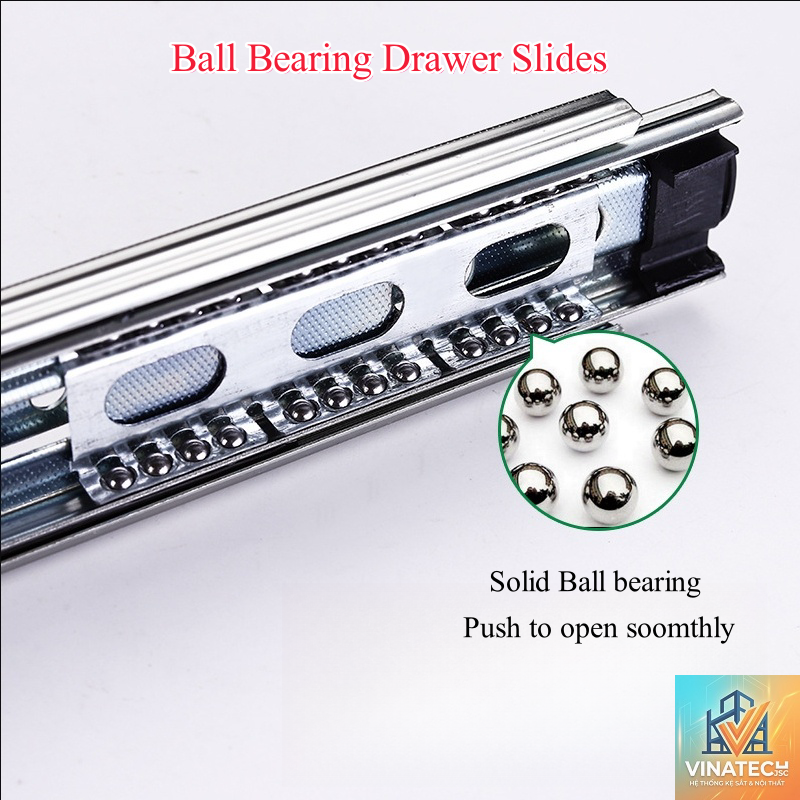

Trong thế giới nội thất và cơ khí chính xác, việc vận hành trơn tru của ngăn kéo, khay trượt hay các bộ phận di động luôn là yếu tố then chốt. Một trong những giải pháp phổ biến nhất để đạt được sự mượt mà đó chính là ball bearing slide. Vậy ball bearing slide là gì? Làm thế nào để phân biệt chúng với các loại trượt khác? Và quan trọng nhất, làm sao để chọn đúng loại cho dự án của bạn? Bài viết này sẽ giải đáp tất cả những thắc mắc đó một cách chi tiết, từ khái niệm cơ bản đến những ứng dụng nâng cao trong thực tế. ## Giới Thiệu Tổng Quan Về Ball Bearing Slide Ball bearing slide hay còn gọi là ray trượt bi, ngăn kéo trượt bi, là một cơ cấu dẫn hướng cơ khí sử dụng các viên bi thép nhỏ nằm giữa các thanh ray di động. Các viên bi này đóng vai trò như con lăn, giúp ngăn kéo hoặc khay chứa di chuyển ra vào một cách rất nhẹ nhàng và dễ dàng. Khác với các loại trượt ma sát thông thường chỉ đơn thuần là hai bề mặt tiếp xúc, trượt bi cho phép chịu tải trọng lớn hơn, giảm thiểu độ rơ và tăng tuổi thọ cho sản phẩm. Nhờ nguyên lý này, ball bearing slide đã trở thành kẻ thống trị trong hầu hết các ứng dụng từ tủ bếp cao cấp, tủ quần áo, thiết bị y tế cho đến các máy móc công nghiệp. ## Bản Chất Và Cấu Tạo Của Ray Trượt Bi ### Cấu Tạo Vật Lý Bên Trong Một Bộ Trượt Bi Một bộ ball bearing slide hoàn chỉnh thường bao gồm ba phần chính: khung ngoài (bắt vào thân tủ), khung trong (bắt vào ngăn kéo) và một dãy các viên bi thép. Các viên bi này được giữ trong một khung nhựa hoặc kim loại gọi là “cage”, đảm bảo chúng không bị xô lệch trong quá trình hoạt động. Một số dòng cao cấp có thể có từ 4 đến 8 hàng bi trên mỗi bên ray, phân bố đều để chịu lực và phân tán áp lực. Thành phần chính:
Thanh dẫn hướng (outer rail, inner rail): Thường được làm từ thép cán nguội hoặc thép không gỉ, được phủ lớp mạ kẽm, sơn tĩnh điện hoặc niken để chống gỉ.
Viên bi (ball bearing): Làm từ thép hợp kim cứng, được đánh bóng chính xác đến từng micron để giảm ma sát.
Khung giữ bi (retainer/cage): Giúp các viên bi di chuyển đồng bộ và không chạm vào nhau.
Cơ cấu khóa (latching mechanism): Có thể có hoặc không, tùy vào loại slide, giúp ngăn kéo không tự bung ra. ### Nguyên Lý Hoạt Động Khi bạn kéo ngăn kéo, các viên bi bắt đầu lăn theo các rãnh (raceway) trên thanh ray. Thay vì trượt tiếp xúc trực tiếp, các viên bi sẽ lăn tròn, biến ma sát trượt thành ma sát lăn. Ma sát lăn nhỏ hơn rất nhiều lần so với ma sát trượt, do đó ngăn kéo di chuyển rất nhẹ ngay cả khi mang tải nặng. Hành trình mở rộng (travel distance) có thể bằng 75%, 100% hoặc thậm chí 150% chiều dài của slide, giúp tiếp cận toàn bộ không gian bên trong ngăn kéo. ## Phân Loại Ball Bearing Slide Phổ Biến Nhất Trên Thị Trường Không chỉ có một loại duy nhất, ball bearing slide được chia thành nhiều dòng khác nhau dựa trên cách lắp đặt và khả năng tải trọng. ### Theo Vị Trí Lắp Đặt – Side-mount slide (trượt lắp hông): Phổ biến nhất. Gá ở hai bên hông tủ và ngăn kéo. Chiếm không gian rộng khoảng 12-13mm mỗi bên.
Under-mount slide (trượt lắp dưới đáy): Được gắn dưới đáy ngăn kéo, hoàn toàn vô hình khi nhìn từ bên ngoài. Yêu cầu kéo có thiết kế rãnh đặc biệt. Dòng này đi kèm với giảm chấn thủy lực rất phổ biến trong tủ bếp cao cấp.
Center-mount slide (trượt gắn giữa): Chỉ một thanh duy nhất nằm ở trung tâm đáy ngăn kéo. Thường thấy trên đồ nội thất giá rẻ, tải trọng thấp.
Heavy-duty slide (trượt tải nặng): Được thiết kế để chịu tải từ 100kg đến 500kg, thường là dạng full extension, thép dày, dùng trong công nghiệp, xe tải, kệ kho. ### Theo Khả Năng Mở Rộng Hành Trình | Loại | Độ mở | Ứng dụng |
|——|——-|———-|
| Partial extension | 75% | Ngăn kéo nhỏ, tủ đầu giường |
| Full extension | 100% | Tủ bếp, tủ văn phòng, tủ quần áo |
| Over-travel / Full extension plus | 110% – 150% | Ngăn kéo cần tiếp cận hoàn toàn | ### Theo Tính Năng Giảm Chấn – Loại thường: Trượt bi đơn thuần, kéo vào sẽ phát ra tiếng “cạch” khi đóng.
Loại giảm chấn (Soft-closing): Tích hợp piston thủy lực hoặc cơ cấu cam. Khi đẩy ngăn kéo vào khoảng 3-5 cm cuối, piston sẽ hãm lại, giúp ngăn kéo đóng từ từ, êm ái.
Loại tự động đóng (Self-closing): Sau một điểm nhất định, ngăn kéo sẽ tự động kéo vào nhờ lò xo. ## Lợi Ích Và Hạn Chế Của Ball Bearing Slide ### Lợi Ích Khiến Ray Trượt Bi Trở Thành Lựa Chọn Hàng Đầu – Vận hành siêu mượt: Cảm giác kéo nhẹ nhàng, không vướng, đặc biệt hữu ích với ngăn kéo chứa đồ nặng như nồi niêu, sách vở.
Tuổi thọ cao: Một bộ trượt bi chất lượng có thể hoạt động 50.000 đến 100.000 chu kỳ mở đóng mà không bị biến dạng.
Chịu tải tốt: Ngay cả dòng slide mỏng 1.2mm cũng có thể chịu được 30-45kg, gấp 3 lần so với trượt nhựa thông thường.
Độ chính xác cao: Giảm thiểu độ rơ ngang, ngăn kéo không bị lắc khi kéo ra, đảm bảo thẩm mỹ cho mặt tiền tủ.
Dễ lắp đặt với ốc vít tiêu chuẩn: Có sẵn trong các bộ phụ kiện tủ bàn. ### Những Hạn Chế Cần Biết – Chi phí cao hơn: So với trượt nhựa hoặc trượt gỗ, ball bearing slide giá mắc hơn ít nhất 2-3 lần.
Yêu cầu độ chính xác khi lắp đặt: Nếu bắt vít lệch hoặc khoảng hở không đều, bi có thể bị kẹt, gây khó khăn khi vận hành.
Nhạy cảm với bụi bẩn: Nếu không có nắp che, bụi bẩn có thể lọt vào rãnh bi, làm tăng ma sát và gây ồn.
Không phù hợp với môi trường ẩm ướt nếu không mạ sơn tốt: Mặc dù được mạ kẽm, nhưng nếu dùng trong phòng tắm hoặc ngoài trời lâu ngày, kim loại vẫn có thể bị gỉ. ## So Sánh Ball Bearing Slide Với Các Loại Ray Trượt Khác Để hiểu rõ hơn ball bearing slide là gì và tại sao nó lại phổ biến, hãy so sánh với các đối thủ cạnh tranh khác. ### So Sánh Với Roller Slide (Trượt Con Lăn) | Tiêu chí | Ball Bearing Slide | Roller Slide (con lăn nylon) |
|———-|——————-|——————————|
| Ma sát | Ma sát lăn qua bi thép, rất thấp | Ma sát lăn qua con lăn nhựa, cao hơn một chút |
| Tải trọng | Lên đến 500kg (dòng công nghiệp) | Thường dưới 30kg |
| Độ mượt | Cực kỳ mượt, ngay tải nặng | Mượt nhưng dễ bị rung khi tải cao |
| Tuổi thọ | 50.000 – 100.000 chu kỳ | Khoảng 15.000 – 30.000 chu kỳ |
| Giá thành | Cao | Trung bình | ### So Sánh Với Friction Slide (Trượt Ma Sát) Friction slide đơn giản là kéo ngăn kéo trượt trực tiếp trên thành gỗ hoặc kim loại. Loại này gần như không còn được dùng trong đồ nội thất hiện đại vì ồn, nhanh mòn và không thể chịu tải. Ball bearing slide vượt trội về mọi mặt. ### So Sánh Với Trượt Khí Nén (Pneumatic Slide) Trượt khí nén dùng cylinder để nâng/hạ, thường thấy trong bàn làm việc hoặc ghế xe. Chúng chuyên cho chuyển động thẳng đứng chứ không phải ngang như ball bearing slide. ## Ứng Dụng Thực Tế Của Ball Bearing Slide ### Trong Nội Thất Gia Đình – Tủ bếp: Đây là ứng dụng số một. Gần như 100% ngăn kéo tủ bếp cao cấp sử dụng ball bearing slide full extension có giảm chấn. Chúng cho phép lấy đồ ở tận cùng mà không phải cúi người.
Tủ quần áo (wardrobe): Ngăn kéo quần áo cần chịu tải lớn do quần áo, chăn màn. Slide dài 45-50cm, tải 40-50kg là phổ biến.
Bàn làm việc (office desk): Khay bàn phím, ngăn kéo văn phòng phẩm dùng slide ngắn (30-40cm) với độ mở partial extension. ### Trong Công Nghiệp Và Thương Mại – Kho hàng, kệ pallet: Ball bearing slide heavy-duty dài tới 1.5m – 2m, tải 200-500kg được dùng để kéo khay chứa linh kiện, khuôn mẫu.
Thiết bị y tế: Bệnh viện sử dụng slide không gỉ (stainless steel) cho ngăn kéo tủ thuốc, bàn mổ, máy CT scan để đảm bảo vệ sinh và chống ăn mòn.
Ô tô, xe tải: Ngăn chứa đồ trong xe pick-up, ghế ngồi, bảng điều khiển. ## Hướng Dẫn Chọn Mua Ball Bearing Slide Phù Hợp Chọn đúng slide là yếu tố quyết định đến sự hài lòng về sản phẩm cuối cùng. Hãy trả lời các câu hỏi sau: ### Bước 1: Xác Định Kích Thước Và Hành Trình Mong Muốn
Đo chiều sâu lọt lòng của tủ, sau đó trừ đi 10-15mm để chọn slide có chiều dài phù hợp. Ví dụ: tủ sâu 500mm thì dùng slide 450mm. Nếu muốn ngăn kéo kéo ra hết cỡ, chọn full extension. ### Bước 2: Tính Tải Trọng Dự Kiến
Ước lượng khối lượng tối đa đồ vật sẽ đặt trong ngăn kéo. Với tủ bếp thông thường, slide 35-45kg mỗi đôi là đủ. Với tủ công nghiệp, cần 100kg trở lên. ### Bước 3: Lựa Chọn Chất Liệu Và Bề Mặt
Mạ kẽm (zinc plated): Phổ biến, chống gỉ cơ bản.
Sơn tĩnh điện (powder coated): Màu trắng hoặc đen, chống trầy xước tốt.
Inox 304: Dành cho môi trường ẩm, phòng thí nghiệm, bếp công nghiệp. ### Bước 4: Kiểm Tra Tính Năng Giảm Chấn
Nếu là tủ bếp, phòng ngủ, đồ gia dụng, hãy chọn dòng 2/3 inch side-mount có soft-close. Nếu là ngân sách thấp, có thể chọn loại không giảm chấn để tiết kiệm. ### Bước 5: Nhà Sản Xuất Uy Tín
Các thương hiệu như Hettich (Đức), Blum (Áo), Accuride (Mỹ) hoặc King Slide (Đài Loan) là những cái tên đáng tin cậy. Tránh mua các loại không tên tuổi, thép mỏng dưới 1.0mm. ## Sai Lầm Thường Gặp Khi Sử Dụng Ball Bearing Slide 1. Không cân nhắc đến khoảng hở bên hông: Nhiều người lắp slide side-mount quá chật hoặc quá rộng, khiến bi không lăn đều hoặc ngăn kéo bị kẹt.
Bắt vít không chính xác: Vít xiên hoặc quá dài đâm vào bên trong slide, làm hỏng rãnh bi.
Quá tải trọng: Cho đồ quá nặng làm bi bị móp, rãnh bị biến dạng, slide nhanh hỏng.
Bỏ qua việc bảo trì: Bụi bẩn tích tụ lâu ngày gây ồn và ăn mòn. Nên vệ sinh và tra dầu silicone mỗi năm một lần.
Mua loại giảm chấn giả: Nhiều sản phẩm rẻ tiền quảng cáo có soft-close nhưng piston thủy lực kém chất lượng, chỉ dùng được vài tháng là hết tác dụng. ## Lưu Ý Quan Trọng Khi Lắp Đặt Và Bảo Trì – Kiểm tra độ đồng đều của khe hở: Khoảng cách giữa mép ngăn kéo và thành tủ phải bằng nhau hai bên, thường là 13mm cho side-mount.
Cân chỉnh chiều cao: Hầu hết slide đều có lỗ oval để dịch chuyển ngăn kéo lên xuống. Điều chỉnh sao cho mặt ngăn kéo song song với mặt tủ.
Sử dụng cặp lắp (bracket) chính hãng: Nếu là under-mount slide, phải dùng bracket đi kèm, nếu không sẽ không khớp.
Nếu slide phát ra tiếng ồn: Kiểm tra xem có ốc vít lỏng, bụi trong rãnh bi, hay bi đã mòn. Xịt dầu bôi trơn gốc silicone có thể khắc phục tạm thời. ## Câu Hỏi Thường Gặp Về Ball Bearing Slide
Một số dòng có tính năng self-closing. Khi đẩy ngăn kéo vào gần hết, lò xo trong slide sẽ tự kéo ngăn kéo vào, giúp đóng kín mà không cần đẩy mạnh.
Làm thế nào để biết slide chịu được tải bao nhiêu?
Thông số tải trọng thường được in trên thân slide hoặc trong catalogue của nhà sản xuất. Ví dụ: “45 kg/pair” nghĩa là một đôi chịu 45kg. Nếu không có, dùng tay ấn thử, loại thép dày 1.5mm trở lên thường chịu trên 50kg.
Có thể dùng ball bearing slide cho cửa trượt không?
Không, ball bearing slide chỉ dùng cho ngăn kéo trượt ra trước. Cửa trượt ngang cần rail treo và con lăn chuyên dụng khác.
Tại sao ngăn kéo mới lắp đã kêu cạch cạch?
Nguyên nhân có thể do các viên bi bị lệch khỏi rãnh trong quá trình vận chuyển, hoặc hai bên slide không đồng bộ, hoặc vít bắt chạm vào rãnh bi. Tháo ra kiểm tra từng bước. ## Kết Luận Ball bearing slide không chỉ đơn thuần là một phụ kiện cơ khí nhỏ bé; nó là linh hồn cho sự vận hành trơn tru và bền bỉ của mọi ngăn kéo. Hiểu rõ ball bearing slide là gì, cấu tạo, phân loại và cách chọn lựa giúp bạn đưa ra quyết định đúng đắn, tiết kiệm thời gian và chi phí sửa chữa về sau. Dù bạn là thợ mộc, kỹ sư hay chỉ đơn giản là người đang có nhu cầu làm tủ bếp mới, việc đầu tư vào một bộ slide chất lượng là điều không thể bỏ qua. Hãy luôn nhớ: sự mượt mà của một ngăn kéo đôi khi là thước đo tinh tế nhất cho chất lượng của cả một sản phẩm nội thất.
