Ray trượt là một trong những chi tiết cơ khí phổ biến nhưng thường bị bỏ qua trong đời sống hàng ngày. Từ ngăn kéo tủ bếp, cửa trượt phòng khách đến máy móc công nghiệp hạng nặng, tất cả đều không thể vận hành trơn tru nếu thiếu đi bộ phận này. Nếu bạn đang tìm kiếm định nghĩa chính xác về ray trượt, muốn hiểu rõ cấu tạo bên trong hoặc cần so sánh các loại ray khác nhau để chọn mua, bài viết này sẽ cung cấp kiến thức chuyên sâu một cách có hệ thống.

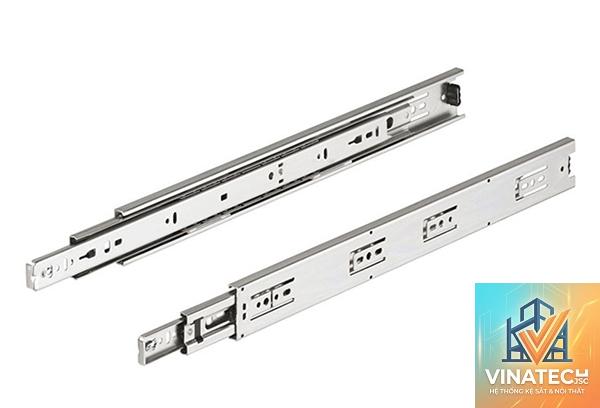

Ray trượt (hay còn gọi là thanh trượt, slide rail) là một hệ thống cơ khí gồm hai hoặc nhiều bộ phận ghép nối với nhau, cho phép một phần tử di chuyển tịnh tiến dọc theo một hướng cố định dưới tác dụng của lực kéo hoặc đẩy. Nguyên lý hoạt động cơ bản dựa trên sự tiếp xúc giữa các bề mặt lăn hoặc trượt, giúp giảm ma sát tối đa và đảm bảo chuyển động ổn định.
Về bản chất, ray trượt đóng vai trò như một “đường ray thu nhỏ” dẫn hướng cho các vật thể di động. Thành phần chính bao gồm một thanh ray cố định (thường gắn vào thân tủ hoặc khung máy) và một hoặc nhiều thanh ray động (gắn vào ngăn kéo, cánh cửa hoặc bàn trượt). Giữa chúng là các viên bi thép hoặc con lăn giúp giảm thiểu lực cản.
Phân loại ray trượt phổ biến trên thị trường
Phân loại theo cấu trúc và cơ chế hoạt động
Mỗi loại ray trượt được thiết kế cho một mục đích sử dụng cụ thể. Loại này có độ chịu tải trung bình, ma sát thấp, thích hợp cho ngăn kéo tủ bếp, tủ văn phòng và các ứng dụng nội thất gia đình.
Ray trượt con lăn: Thay thế viên bi bằng các con lăn hình trụ hoặc bánh xe nhỏ. Ưu điểm nổi bật là chịu tải rất tốt, vận hành êm nhưng thường yêu cầu không gian lắp đặt lớn hơn. Thường dùng trong máy CNC, bàn máy công nghiệp.
Ray trượt nhôm định hình: Là hệ thống ray được gia công từ hợp kim nhôm, có rãnh chữ T hoặc chữ U. Linh kiện này cho phép lắp ráp linh hoạt các phụ kiện như ty ren, bu lông mà không cần khoan thêm. Ứng dụng phổ biến trong máy móc tự động hóa và giá đỡ CNC.
Tiêu chí này cực kỳ quan trọng khi chọn ray trượt cho hệ thống lưu trữ hoặc máy móc cần tiếp cận sâu:
Loại ray
Đặc điểm
Ứng dụng điển hình
Trượt một phần (partial extension)
Ngăn kéo chỉ kéo ra được 50-70% chiều dài thanh ray
Tủ hồ sơ cũ, kệ thấp
Trượt toàn phần (full extension)
Kéo ra 100% chiều dài ray, dễ dàng lấy đồ phía trong cùng
Tủ bếp, tủ dụng cụ, ngăn kéo văn phòng
Trượt quá lộ trình (over travel)
Kéo dài vượt quá chiều dài thanh ray, lý tưởng cho các ứng dụng có không gian hạn chế
Bàn phím máy tính, khay máy in
Cấu tạo chi tiết và nguyên lý hoạt động của ray trượt
Thành phần cơ bản bên trong một bộ ray trượt

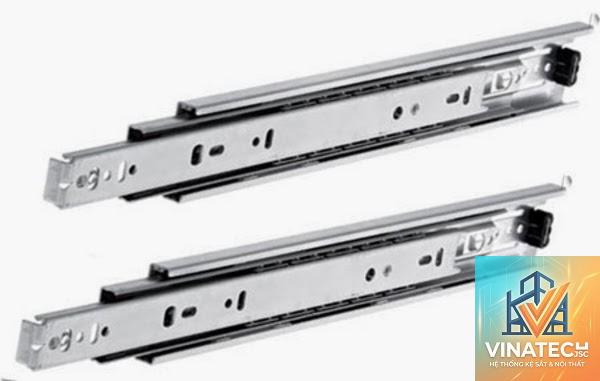

Để hiểu đúng bản chất, cần nắm rõ các bộ phận bên trong một bộ ray trượt bi tiêu chuẩn. Mỗi chi tiết đều đóng vai trò riêng trong việc đảm bảo độ bền và sự êm ái:
Thanh ray ngoài: Phần cố định, thường được bắt vít vào thân tủ hoặc khung máy. Trên bề mặt có các rãnh chạy bi hoặc con lăn.
Thanh ray trong: Phần di động, gắn trực tiếp vào ngăn kéo hoặc vật thể cần trượt.
Vòng bi (bi thép): Bố trí giữa các rãnh của hai thanh ray, chịu lực nén và ma sát lăn. Số lượng và kích thước bi quyết định khả năng tải trọng.
Lồng bi (retainer): Khung nhựa hoặc kim loại giữ các viên bi cố định vị trí, tránh xô lệch khi vận hành ở tốc độ cao.
Cần chặn: Ngăn không cho ray động bị tách rời hoàn toàn khỏi ray tĩnh khi kéo quá lực.
Nguyên lý làm việc thực tế
Khi tác động lực đẩy vào ngăn kéo, thanh ray trong di chuyển. Lúc này các viên bi thép lăn trong rãnh, chuyển đổi ma sát trượt thành ma sát lăn. Chính cơ chế này giúp giảm lực cản đến mức tối thiểu, ngay cả khi vật thể nặng vài chục kg vẫn trượt nhẹ nhàng chỉ với một ngón tay.
Đối với ray trượt giảm chấn (soft closing), có thêm cơ cấu thủy lực hoặc lò xo tích hợp ở cuối hành trình. Khi sắp đóng, piston thủy lực sẽ kiểm soát tốc độ, giúp ngăn kéo khép từ từ và không gây tiếng ồn.
Lợi ích vượt trội và hạn chế cần biết khi sử dụng ray trượt
Ưu điểm chính của hệ thống ray trượt
Tuổi thọ cao: Với chất liệu thép không gỉ hoặc thép mạ kẽm, một bộ ray trượt chất lượng có thể hoạt động ổn định hơn 50.000 chu kỳ mở đóng.
Tiết kiệm không gian: Cửa trượt hoặc ngăn kéo sử dụng ray không chiếm diện tích xoay như cửa mở truyền thống, đặc biệt hữu ích trong không gian nhỏ.
Độ chính xác cao: Trong công nghiệp, ray trượt CNC giúp duy trì dung sai lắp ghép dưới 0.01mm, đảm bảo chất lượng gia công ổn định.
Đa dạng tải trọng: Từ vài kg cho ngăn kéo tủ bếp đến vài tấn cho bàn máy công nghiệp nặng.
Không phải loại ray nào cũng phù hợp với mọi môi trường. Hiểu rõ hạn chế giúp bạn tránh những sai lầm khi chọn mua:
Chi phí đầu tư ban đầu cao: Ray trượt giảm chấn hoặc ray chịu tải siêu nặng thường có giá gấp 3-4 lần so với ray trượt thường.
Yêu cầu bảo trì định kỳ: Bụi bẩn và mảnh vụn nhỏ lọt vào rãnh bi có thể gây kẹt, cần vệ sinh và tra dầu bôi trơn thường xuyên.
Khó thay thế khi hỏng: Nếu ray bị biến dạng hoặc gãy, việc tìm đúng kích thước thay thế có thể khó khăn do sự khác biệt giữa các thương hiệu và dòng sản phẩm.
Giới hạn về chiều dài: Hầu hết các loại ray trượt bi đều có chiều dài tiêu chuẩn (300mm, 450mm, 500mm…). Nếu cần chiều dài đặc thù, bạn phải đặt hàng gia công riêng hoặc dùng ray con lăn dạng module.
So sánh chi tiết: Ray trượt bi và ray trượt con lăn
Đây là sự lựa chọn phổ biến nhất khi người dùng phân vân giữa hai loại. 1-0.2 mm)
Rất cao (sai lệch < 0.05 mm)
Tuổi thọ trung bình
30.000 – 50.000 chu kỳ
50.000 – 100.000 chu kỳ
Không gian lắp đặt
Nhỏ gọn (rộng 10-15 mm)
Lớn hơn (rộng 20-40 mm)
Ứng dụng thực tế của ray trượt trong các lĩnh vực
Trong nội thất gia đình và văn phòng
Tủ bếp là nơi tận dụng ray trượt nhiều nhất. Ngăn kéo đựng dao, thớt, xoong nồi đều được gắn ray chịu tải từ 35-45 kg. Trong phòng ngủ, tủ quần áo dùng ray trượt bi hai tầng để tối ưu không gian lưu trữ. Bàn làm việc thông minh với ngăn kéo phím kéo dài quá lộ trình là giải pháp tiết kiệm diện tích phổ biến.
Trong công nghiệp sản xuất và tự động hóa

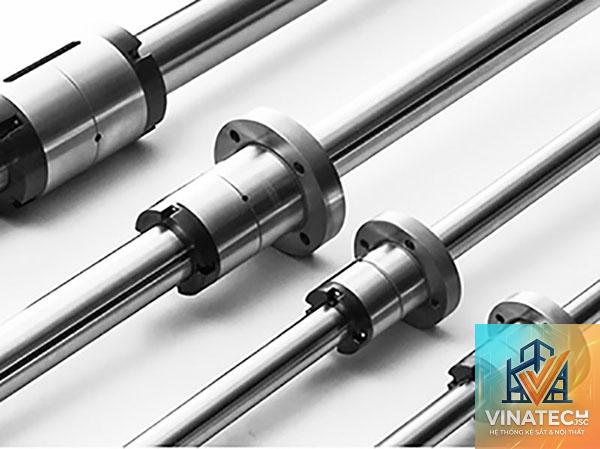

Máy CNC sử dụng ray trượt ống lăn (telescopic rail) cho trục X và Y để di chuyển bàn gia công. Ray trượt nhôm định hình là linh kiện không thể thiếu trong robot pick-and-place và dây chuyền lắp ráp tự động. Một số máy dập, máy cắt laser công suất lớn dùng ray con lăn chịu tải hơn 500 kg để đảm bảo độ chính xác lặp lại trong suốt quá trình hoạt động.
Trong y tế và thiết bị chuyên dụng
Giường bệnh nhân, bàn mổ và xe đẩy y tế đều dùng ray trượt inox chống gỉ để vận hành im lặng, vệ sinh dễ dàng. Máy chụp X-quang và CT scanner dùng ray trượt chính xác cao để di chuyển đầu quét theo đúng quỹ đạo lập trình.
Hướng dẫn lựa chọn ray trượt phù hợp cho từng nhu cầu
Để chọn đúng bộ ray trượt, cần cân nhắc bốn yếu tố cốt lõi:
Xác định tải trọng thực tế
Đừng chỉ dựa vào trọng lượng vật dụng. Hãy cộng thêm biên độ an toàn 20-30%. Ví dụ: ngăn kéo đựng đồ sứ nặng 15 kg, hãy chọn ray chịu tải tối thiểu 20 kg. Công thức thường dùng: Tải trọng yêu cầu = Trọng lượng tối đa x 1.25.
Đo đạc kích thước lắp đặt
Chiều dài ray bằng khoảng 50-60% chiều sâu ngăn kéo. Nếu ngăn kéo sâu 600 mm, ray dài 450 mm là phù hợp. Đối với ray trượt full extension, chiều dài ray đúng bằng chiều sâu ngăn kéo. Kiểm tra kỹ khoảng cách bắt vít giữa hai thanh ray và thân tủ.
Lựa chọn chất liệu
Thép mạ kẽm: Phù hợp nội thất gia đình, chịu ẩm tốt.
Inox 304: Dùng trong y tế, phòng sạch, môi trường biển.
Nhôm định hình: Nhẹ, không gỉ, thích hợp máy móc tự động hóa.
Nếu bạn muốn sự sang trọng và yên tĩnh tuyệt đối, đầu tư vào ray giảm chấn (soft close) và ray tự đóng (self-close). Với ngăn kéo bếp thường xuyên mở đóng, ray trượt có tích hợp cần chặn và khóa chốt là lựa chọn an toàn hơn.
Sai lầm thường gặp khi chọn và lắp đặt ray trượt
Dù có kiến thức lý thuyết, nhiều người vẫn mắc phải những lỗi dẫn đến hỏng hóc sớm:
Chọn ray quá dài so với ngăn kéo: Khi kéo ra, trọng tâm bị mất cân bằng, dễ gây lật đổ đồ vật phía trên.
Không căn chỉnh độ song song: Hai thanh ray phải song song tuyệt đối. Chỉ cần lệch 1 mm cũng khiến bi bị kẹt, gây tiếng kêu và làm mòn nhanh.
Sử dụng ốc vít không đúng kích thước: Vít quá dài có thể chạm vào rãnh bi, làm hỏng bề mặt chạy ngay lần đầu sử dụng.
Bỏ qua việc bôi trơn ban đầu: Nhiều loại ray không được tra dầu nhờn nhà máy. Cần sử dụng mỡ chuyên dụng cho vòng bi trước khi lắp ráp.
Quên kiểm tra giới hạn tải trọng khi mở rộng: Ray có thể chịu tải 40 kg khi đóng, nhưng nếu kéo hết mức, khả năng chịu lực giảm xuống chỉ còn 60-70%.
Lưu ý quan trọng khi bảo quản và kéo dài tuổi thọ ray trượt
Bảo trì định kỳ là yếu tố quyết định tuổi thọ hệ thống. Kiểm tra ốc vít có bị lỏng không.
Mỗi 3-6 tháng: Tra một lượng nhỏ dầu bôi trơn silicon hoặc mỡ lithium vào rãnh chạy. Tránh dùng dầu ăn hoặc dầu thực vật vì dễ bị oxy hóa.
Mỗi năm: Kiểm tra độ mòn của lồng bi và con lăn. Nếu thấy bi bị vỡ hoặc móp méo, cần thay ngay bộ ray mới.
Yếu tố môi trường: Tránh để ray tiếp xúc với hóa chất tẩy rửa mạnh, nước muối hoặc axit. Nếu dùng trong nhà bếp, nên chọn loại có lớp phủ chống gỉ hoặc inox.
Câu hỏi thường gặp về ray trượt (FAQ)
Ray trượt bi và ray trượt con lăn khác nhau thế nào?
Ray trượt bi sử dụng các viên bi thép nhỏ giữa hai rãnh, giúp chuyển động êm và nhẹ, phù hợp tải trọng vừa phải. Ray trượt con lăn dùng con lăn hình trụ, chịu tải nặng hơn gấp nhiều lần nhưng cần không gian lắp đặt rộng hơn và có thể phát sinh tiếng ồn nhẹ.
Làm thế nào để biết ray trượt đã bị mòn?
Dấu hiệu nhận biết bao gồm: có tiếng kêu “rít” hoặc “cạch” khi mở ngăn kéo, ngăn kéo không trượt đều mà bị giật cục, hoặc khi kéo ra thấy một bên cao hơn bên kia. Kiểm tra trực tiếp bằng cách tháo ngăn kéo và quan sát rãnh bi xem có bị mòn lõm hay không.
Có thể thay thế ray trượt cũ bằng loại khác kích thước không?
Không nên. Mỗi loại ray có khoảng cách bắt vít và chiều dài phủ bì khác nhau. Tốt nhất là mua đúng chủng loại và kích thước của nhà sản xuất ban đầu. Nếu không tìm được, cần khoan lại lỗ mới hoặc dùng thanh nối chuyển đổi.
Ray trượt giảm chấn có cần bảo trì đặc biệt không?
Các dòng ray giảm chấn tích hợp xi lanh thủy lực thường được hàn kín và không thể tự bảo trì bên trong. Chỉ cần vệ sinh bề mặt ray và tra dầu cho phần bi lăn. Nếu xi lanh bị hỏng, phải thay toàn bộ bộ ray.
Nên dùng loại ray nào cho tủ bếp chịu ẩm?
Ưu tiên ray trượt inox 304 hoặc thép có lớp mạ kẽm dày kết hợp sơn tĩnh điện. Tránh dùng ray thép carbon thông thường vì dễ gỉ sét trong môi trường ẩm ướt. Ray nhôm cũng là lựa chọn tốt nhờ khả năng chống ăn mòn tự nhiên.
Kết luận
Ray trượt không chỉ là một chi tiết cơ khí đơn giản mà là giải pháp nâng cao trải nghiệm sử dụng không gian và thiết bị. Hiểu đúng về cấu tạo, phân loại và nguyên lý hoạt động giúp bạn chọn được sản phẩm phù hợp, tránh những sai lầm tốn kém. Dù là người làm nội thất, kỹ sư cơ khí hay chỉ đơn giản muốn sửa chữa tủ bếp tại nhà, kiến thức này đều mang lại lợi ích thiết thực. Khi đầu tư vào ray trượt chất lượng, bạn đang đầu tư vào sự tiện lợi và bền bỉ lâu dài cho không gian sống và công việc của mình.
