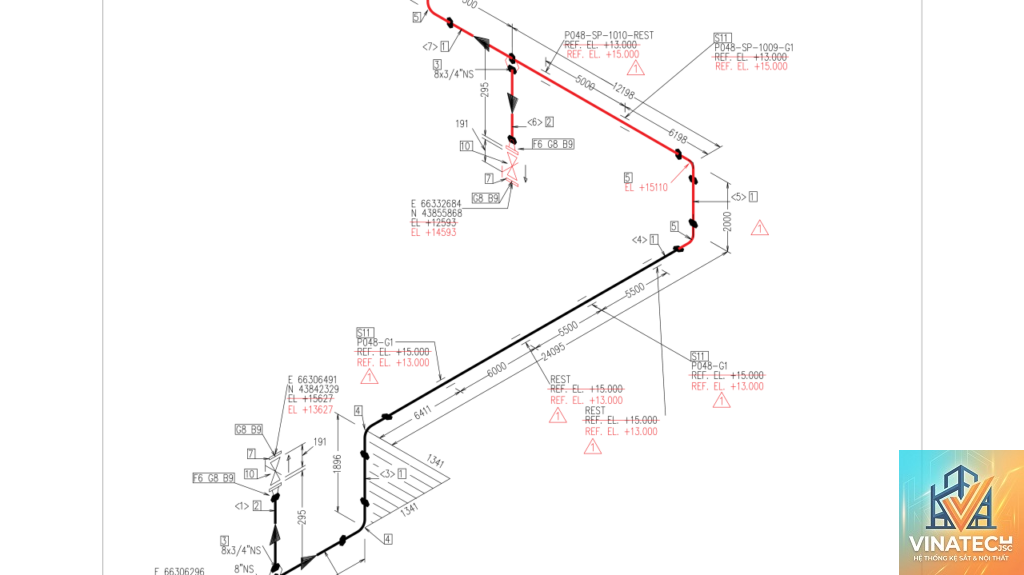

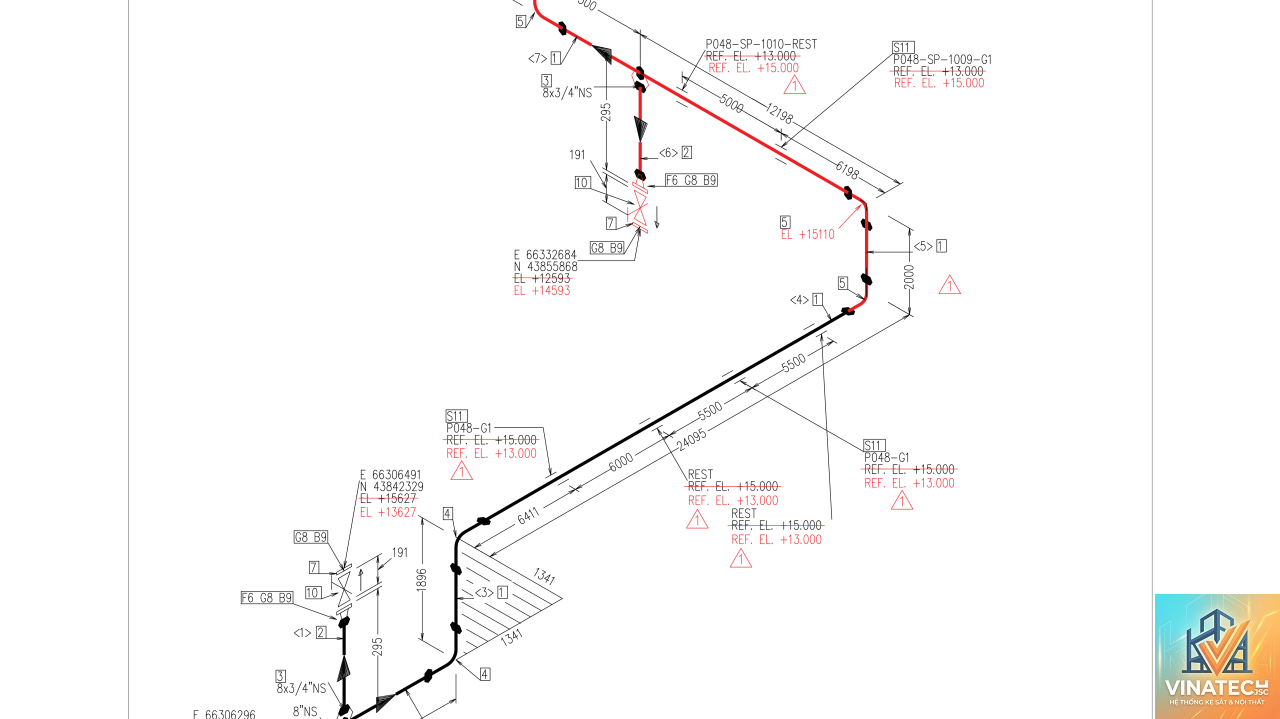

Trong lĩnh vực thiết kế xây dựng và kiến trúc, redline drawing là gì trở thành thuật ngữ quen thuộc với bất kỳ ai tham gia vào quy trình sản xuất bản vẽ kỹ thuật. Redline drawing, còn được gọi là bản vẽ đánh dấu đỏ, là phiên bản in của bản vẽ kỹ thuật (thường là bản vẽ CAD) đã được chỉnh sửa, bổ sung hoặc hiệu chỉnh bằng bút đỏ trực tiếp trên giấy. Các kỹ sư, kiến trúc sư, nhà thầu và chủ đầu tư sử dụng phương pháp này để truyền đạt thay đổi thiết kế, ghi chú hiện trường hoặc yêu cầu điều chỉnh trước khi cập nhật vào bản vẽ chính thức.
Màu đỏ được chọn vì độ tương phản cao với các đường nét đen trên bản vẽ gốc, giúp dễ dàng phân biệt giữa thông tin cũ và thông tin sửa đổi. Quy trình này đóng vai trò quan trọng trong việc đảm bảo tính chính xác của bản vẽ thi công, hạn chế sai sót khi triển khai thực tế. Việc hiểu rõ redline drawing là gì sẽ giúp bạn quản lý dự án hiệu quả hơn, đặc biệt trong các giai đoạn thay đổi thiết kế nhanh chóng.
Khái niệm chi tiết: Redline drawing là gì và bản chất của nó

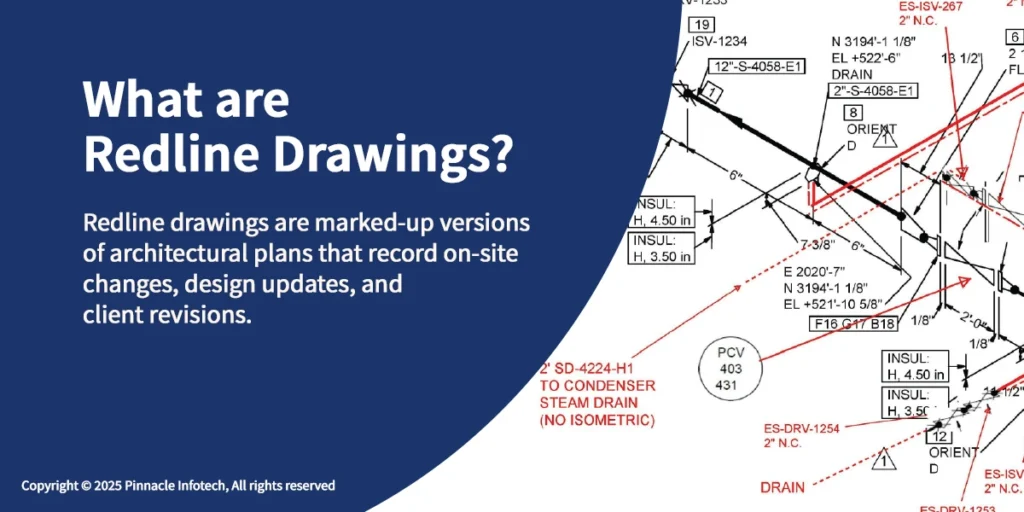

Redline drawing (bản vẽ redline) về bản chất là một bản vẽ in sẵn, thường là bản vẽ kỹ thuật số được xuất ra giấy khổ lớn, sau đó một người có thẩm quyền (như kỹ sư trưởng, kiến trúc sư giám sát hoặc chủ đầu tư) sẽ xem xét và đánh dấu trực tiếp lên bản in bằng bút mực đỏ. Các đánh dấu này bao gồm:
Sửa kích thước và vị trí: Thay đổi chiều dài, chiều rộng, độ cao của các bộ phận công trình.
Bổ sung hoặc xóa chi tiết: Thêm tường, cửa đi, hệ thống ống dẫn hoặc loại bỏ các yếu tố không cần thiết.
Ghi chú kỹ thuật: Yêu cầu về vật liệu, tiêu chuẩn thi công, thông số tải trọng.
Hiệu chỉnh dung sai: Điều chỉnh sai lệch so với bản vẽ gốc phát hiện trong quá trình thi công.
Phê duyệt hoặc từ chối: Ký tên, đóng dấu, ghi chú “APPROVED” hoặc “REVISE & RESUBMIT”.
Mỗi redline drawing đều phải có thông tin về dự án, số hiệu bản vẽ, ngày đánh dấu, tên người thực hiện và trạng thái phê duyệt. Điều này tạo thành một tài liệu pháp lý quan trọng trong hồ sơ hoàn công.
Phân loại redline drawing theo mục đích sử dụng
Redline drawing không chỉ có một dạng duy nhất. Tùy vào ngữ cảnh và vai trò của người đánh dấu, có thể phân chia thành các loại chính sau:
Redline drawing kiểm soát thiết kế
Được tạo ra bởi kiến trúc sư hoặc kỹ sư thiết kế trong quá trình review nội bộ. Mục đích là để chỉnh sửa bản vẽ trước khi gửi cho các bên liên quan hoặc trước khi in ấn hàng loạt. Những thay đổi này thường mang tính thẩm mỹ, kỹ thuật hoặc tuân thủ quy chuẩn xây dựng.
Redline drawing hiện trường (field redline)
Được thực hiện bởi giám sát viên, kỹ sư hiện trường hoặc nhà thầu trong quá trình thi công. Các ghi chú phản ánh tình trạng thực tế của công trình như kích thước thực đo, sai lệch địa chất, hoặc thay đổi do điều kiện thi công không như thiết kế ban đầu. Đây là tài liệu quan trọng để cập nhật bản vẽ hoàn công (as-built drawing).
Redline drawing phê duyệt (review redline)
Được tạo ra bởi chủ đầu tư, cơ quan quản lý hoặc bên thẩm tra. Các redline thường là yêu cầu thay đổi, bổ sung chứng minh kỹ thuật hoặc xác nhận phê duyệt. Loại redline này có giá trị pháp lý cao và là cơ sở để nhà thầu điều chỉnh bản vẽ.
Quy trình thực hiện redline drawing chuẩn
Để đảm bảo tính hiệu quả và tránh nhầm lẫn, quy trình thực hiện redline drawing cần được tổ chức khoa học.
Xác định người đánh dấu: Chỉ người có thẩm quyền và hiểu biết kỹ thuật mới được phép redline.
Đánh dấu bằng bút đỏ: Sử dụng bút bi đỏ hoặc bút dạ đỏ đầu nhỏ để ghi chú, vẽ đường chỉnh sửa, khoanh vùng thay đổi. Mỗi redline phải rõ ràng, không tẩy xóa và có ký hiệu cụ thể.
Ký và ghi ngày tháng: Cuối phiên đánh dấu, người thực hiện ký tên, ghi ngày và trạng thái (DRAFT, APPROVED, REJECTED).
Scan và lưu trữ số hóa: Quét bản vẽ redline thành file PDF hoặc TIFF độ phân giải cao để làm tài liệu gốc.
Cập nhật vào bản vẽ CAD: Kỹ thuật viên CAD dựa vào redline để chỉnh sửa bản vẽ điện tử, tạo phiên bản mới.
Xác nhận hoàn tất: Người đánh dấu kiểm tra lại bản vẽ CAD sau cập nhật, đối chiếu với redline gốc và ký xác nhận.
Lợi ích của việc sử dụng redline drawing trong dự án
Redline drawing mang lại nhiều lợi ích thiết thực, giải thích tại sao phương pháp này vẫn được duy trì ngay cả trong thời đại số hóa:
Tăng tính trực quan và dễ hiểu: Đánh dấu trực tiếp lên bản vẽ giấy giúp người xem (công nhân, giám sát, chủ đầu tư) nắm bắt thay đổi ngay lập tức mà không cần phần mềm chuyên dụng.
Giảm rủi ro sai sót: Khi thay đổi thiết kế chỉ tồn tại dưới dạng văn bản hoặc email, khả năng bỏ sót chi tiết rất cao. Redline drawing đảm bảo mọi điều chỉnh đều được thể hiện rõ trên một tài liệu duy nhất.
Hỗ trợ pháp lý và kiểm toán: Các redline có chữ ký và ngày tháng tạo thành bằng chứng về quá trình thay đổi thiết kế, rất quan trọng khi có tranh chấp hoặc thanh tra.
Tối ưu giao tiếp giữa các bên: Kỹ sư, nhà thầu và chủ đầu tư có thể cùng xem một bản vẽ và thảo luận trực tiếp, rút ngắn thời gian phản hồi.
Tiết kiệm chi phí so với phần mềm BIM đầy đủ: Đối với dự án nhỏ hoặc các nhóm làm việc chưa có hạ tầng số, redline drawing là giải pháp chi phí thấp nhưng hiệu quả cao.
Hạn chế và thách thức khi áp dụng redline drawing
Bên cạnh ưu điểm, redline drawing là gì cũng có những mặt hạn chế cần được nhận diện để quản lý tốt hơn:
Hạn chế
Tác động
Giải pháp khắc phục
Khả năng sao chép và chia sẻ hạn chế
Một bản vẽ giấy chỉ tồn tại ở một nơi, khó để nhiều người truy cập đồng thời.
Scan redline ngay sau khi đánh dấu và gửi file PDF cho các bên liên quan.
Nguy cơ thất lạc hoặc hư hỏng
Giấy dễ bị rách, nhòe mực, mất trong quá trình thi công.
Lưu trữ bản gốc ở nơi an toàn, chỉ sử dụng bản sao để tham khảo hiện trường.
Khó kiểm soát phiên bản
Nhiều redline trên cùng một bản vẽ dễ gây nhầm lẫn giữa các chỉnh sửa.
Quy định rõ rằng mỗi người chỉ đánh dấu bằng màu đỏ; nếu có nhiều vòng sửa, in lại bản vẽ mới.
Phụ thuộc vào chữ viết tay
Chữ viết không rõ dẫn đến hiểu sai, gây lỗi thi công.
Yêu cầu người đánh dấu viết in hoa, rõ ràng; có thể dùng bút đỏ có đầu nét nhỏ.
So sánh redline drawing với các phương pháp chỉnh sửa bản vẽ khác
Để hiểu rõ hơn redline drawing là gì, cần so sánh với các hình thức khác như mark-up kỹ thuật số, BIM comment, hay sử dụng email:
Tiêu chí
Redline drawing
Mark-up kỹ thuật số (PDF)
BIM / Mô hình 3D
Yêu cầu phần mềm
Không cần, chỉ cần bản in và bút đỏ
Cần máy tính và phần mềm PDF editor (Adobe Acrobat, Bluebeam)
Cần phần mềm chuyên dụng (Revit, ArchiCAD) và đào tạo sử dụng
Chi phí đầu tư
Thấp (giấy, mực in, bút đỏ)
Trung bình (giấy phép phần mềm)
Cao (phần mềm, máy tính cấu hình cao, đào tạo)
Tính trực quan tại hiện trường
Cao – công nhân có thể xem ngay không cần thiết bị
Thấp – cần máy tính bảng, laptop ngoài trời khó quan sát
Rất cao nếu sử dụng thiết bị di động, nhưng cần kết nối mạng
Khả năng quản lý phiên bản
Kém – dễ nhầm lẫn nhiều lớp redline
Khá – có thể lưu nhiều file PDF riêng biệt
Tốt – hệ thống quản lý thay đổi tự động
Khả năng tìm kiếm và trích xuất dữ liệu
Không – chỉ có mannual
Có – tìm kiếm văn bản, đánh dấu chú thích
Có – truy vấn thông tin từ mô hình
Ứng dụng thực tế của redline drawing trong các lĩnh vực

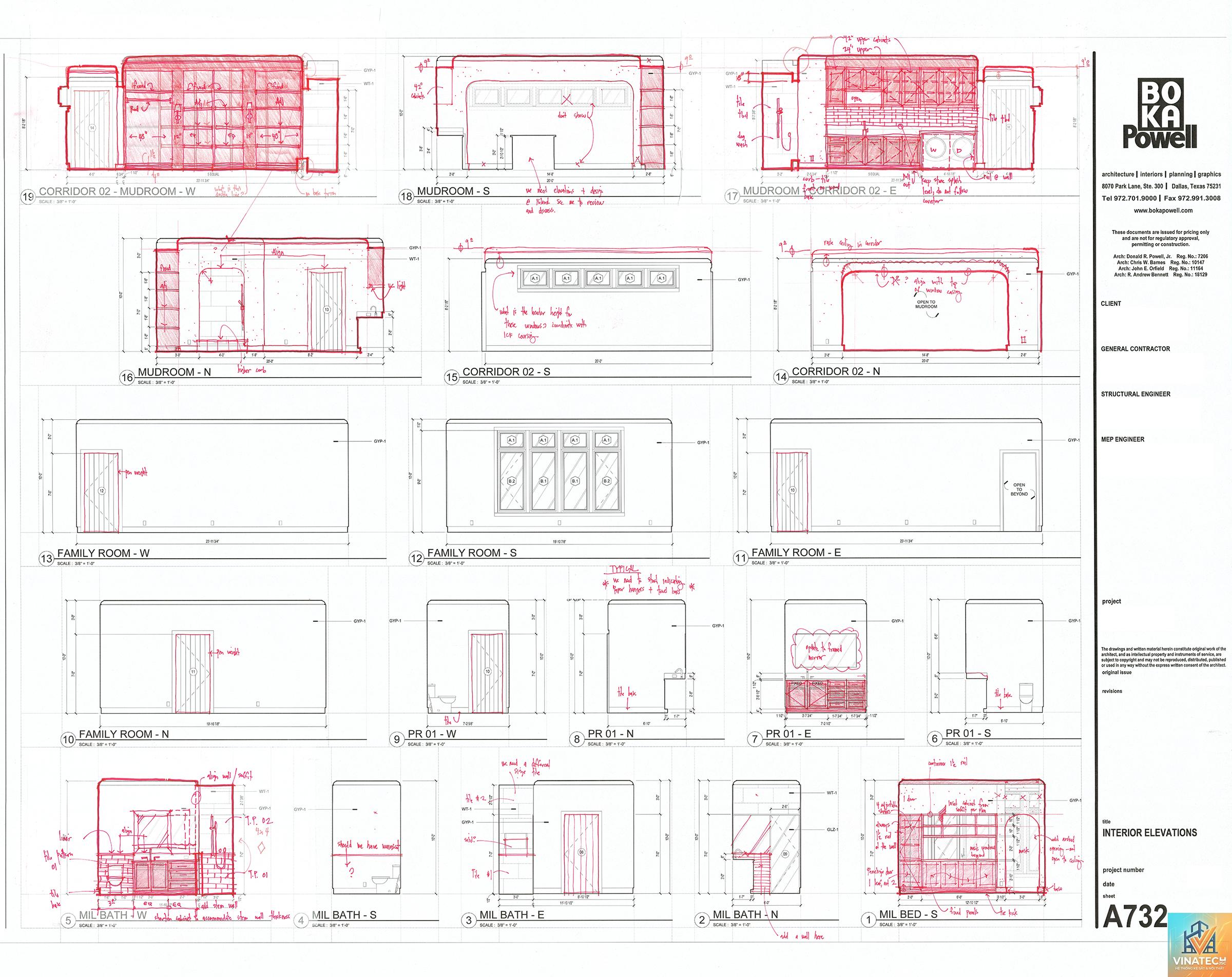

Trong kiến trúc và xây dựng dân dụng
Đây là lĩnh vực phổ biến nhất. Khi thi công nhà ở, chung cư, văn phòng, các thay đổi như dịch chuyển tường, thay kích thước cửa sổ, bổ sung ống thông gió thường được ghi nhận trực tiếp trên bản vẽ mặt bằng. Nhà thầu sau đó căn cứ vào đó để thi công, tránh sai khác so với mong muốn của chủ đầu tư.
Trong ngành cơ điện (MEP – Mechanical, Electrical, Plumbing)
Bản vẽ hệ thống điện, nước, HVAC thường có mật độ đường ống và ký hiệu dày đặc. Một redline drawing giúp kỹ sư MEP điều chỉnh lộ trình ống, vị trí thiết bị để tránh xung đột với kết cấu hoặc hệ thống khác. Các dấu đỏ khoanh vùng va chạm (clash) rất hữu ích trong giai đoạn thi công.
Trong quản lý dự án và đấu thầu
Chủ đầu tư thường sử dụng redline drawing để ghi chú ý kiến phản biện trong quá trình xét duyệt thiết kế. Những redline này trở thành cơ sở cho các điều chỉnh hợp đồng, khối lượng và tiến độ.
Những sai lầm thường gặp khi làm việc với redline drawing và cách tránh
1. Đánh dấu quá nhiều trên cùng một bản vẽ
Nhiều người sử dụng cùng một tờ giấy để ghi chú từ nhiều đợt sửa khác nhau, dẫn đến hỗn loạn. Cách tránh: Mỗi phiên bản sửa nên được in riêng. Nếu chỉ có một thay đổi nhỏ, có thể dùng bút khác màu nhưng phải ghi rõ ngày tháng và ký tên.
2. Sử dụng bút có màu sắc không đúng quy ước
Một số dự án quy định màu đỏ dành cho kiến trúc sư, màu xanh cho kỹ thuật kết cấu… Nếu không tôn trọng quy ước, dễ gây nhầm lẫn. Cách tránh: Phổ biến bảng màu chuẩn cho tất cả các bên trước khi bắt đầu.
3. Không lưu giữ bản scan redline gốc
Bản gốc giấy có thể bị hư hỏng, thất lạc. Cách tránh: Ngay sau khi hoàn tất phiên đánh dấu, scan thành file ảnh (300dpi trở lên) và lưu vào hệ thống quản lý tài liệu.
4. Bỏ qua việc cập nhật redline vào bản vẽ CAD
Nếu chỉ dừng lại ở bản in đỏ mà không cập nhật vào file CAD, mọi thay đổi sẽ không được đồng bộ. Cách tránh: Xây dựng quy trình “không redline nào bị bỏ quên” với checklist và người phụ trách cập nhật.
5. Không đọc lại redline trước khi công bố
Chữ viết tay và ký hiệu có thể bị hiểu sai. Cách tránh: Người đánh dấu nên xem lại toàn bộ bản vẽ một lần nữa, sau đó chuyển cho một đồng nghiệp khác review độc lập.
Lưu ý quan trọng khi triển khai quy trình redline drawing
Chọn giấy và bút phù hợp: Giấy in phải có định lượng từ 80gsm trở lên, không thấm mực. Bút đỏ nên là bút bi hoặc bút kỹ thuật đầu 0.5–0.7mm, mực không phai.
Xác định rõ người có thẩm quyền: Không phải ai trong dự án cũng được quyền redline. Chỉ người được ủy quyền (kỹ sư trưởng, kiến trúc sư chủ trì, chủ đầu tư) mới được tạo redline drawing.
Thiết lập hệ thống ký hiệu thống nhất: Ví dụ: khoanh tròn = cần xem lại, mũi tên = vị trí mới, chữ “X” = xóa, đóng khung = phê duyệt. Cả nhóm phải hiểu chung các ký hiệu.
Kết hợp với công cụ số hóa: Dù là bản vẽ giấy, nhưng việc chụp ảnh đưa lên ứng dụng quản lý dự án (như Procore, PlanGrid, Autodesk BIM 360) giúp theo dõi trạng thái redline hiệu quả.
Thời hạn hiệu lực: Redline drawing chỉ có giá trị đến khi bản vẽ CAD cập nhật và được phê duyệt chính thức. Hết hạn, các redline cũ phải được hủy bỏ hoặc lưu trữ riêng.
Câu hỏi thường gặp (FAQ) về redline drawing

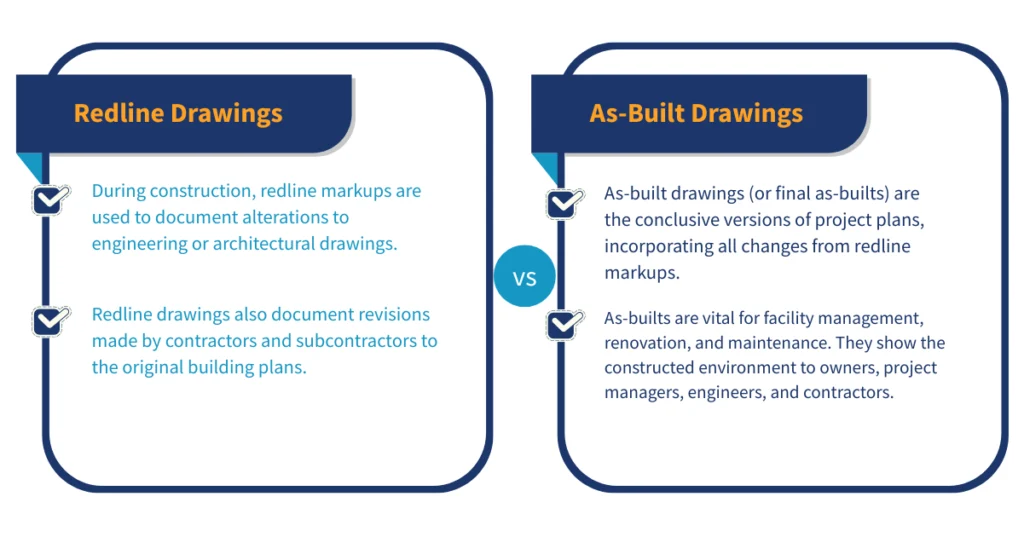

Redline drawing khác gì với as-built drawing?
Redline drawing là bản vẽ đang trong quá trình chỉnh sửa, có thể chưa phản ánh hiện trạng cuối cùng. As-built drawing là bản vẽ hoàn công đã được cập nhật tất cả thay đổi thực tế và được phê duyệt là đúng với công trình đã xây dựng.
Có thể dùng bút màu khác thay cho màu đỏ không?
Có thể, nhưng cần thống nhất toàn bộ dự án. Màu đỏ là truyền thống và dễ nhận biết nhất. Nếu dùng màu khác, hãy đảm bảo có bảng chú thích gắn kèm bản vẽ.
Ai là người chịu trách nhiệm khi có sai sót từ redline drawing?
Người đánh dấu redline (kỹ sư, kiến trúc sư, chủ đầu tư) chịu trách nhiệm về tính chính xác của nội dung. Kỹ thuật viên CAD chịu trách nhiệm cập nhật đúng theo redline. Sai sót do hiểu sai redline thường thuộc về người đánh dấu nếu ghi chú không rõ ràng.
Redline drawing có thay thế được bản vẽ kỹ thuật số không?
Không thể thay thế hoàn toàn. Redline drawing là công cụ hỗ trợ cho quy trình kiểm tra, phê duyệt. Bản vẽ kỹ thuật số (CAD, BIM) vẫn là tài liệu chính thức cho chế tạo, thi công và quản lý vòng đời công trình.
Làm thế nào để quản lý nhiều redline drawing cùng lúc?
Sử dụng hệ thống quản lý tài liệu có chức năng kiểm soát phiên bản. Ví dụ: đặt tên file theo quy ước (RB_01_A_20250315.pdf trong đó RB = redline biên tập, 01 = bản vẽ số, A = người đánh dấu, 20250315 = ngày).
Kết luận
Hiểu rõ redline drawing là gì không chỉ giúp bạn làm chủ quy trình chỉnh sửa bản vẽ mà còn nâng cao hiệu quả giao tiếp và kiểm soát chất lượng trong các dự án kiến trúc, xây dựng và cơ điện. Dù công nghệ số ngày càng phát triển, phương pháp ghi chú thủ công bằng bút đỏ vẫn giữ vai trò quan trọng nhờ tính đơn giản, trực quan và chi phí thấp. Để tận dụng tối đa lợi ích, mỗi tổ chức cần xây dựng quy trình rõ ràng, quy ước thống nhất và kết hợp linh hoạt với phần mềm quản lý dự án.
Việc áp dụng đúng cách redline drawing sẽ giảm thiểu rủi ro sai sót, tiết kiệm thời gian và tiền bạc, đồng thời tạo ra hồ sơ minh bạch cho mọi giai đoạn thay đổi thiết kế. Đây là kỹ năng cơ bản nhưng không thể thiếu đối với bất kỳ chuyên gia nào trong lĩnh vực xây dựng và kiến trúc.
