Trong lĩnh vực đồ họa 3D và phát triển game, việc tạo ra các mô hình có độ chi tiết cao luôn là bài toán khó. Nó là một loại texture đặc biệt, lưu trữ thông tin về hướng của bề mặt (surface normals) để mô phỏng chi tiết nhỏ mà không cần tăng số lượng polygon. Bài viết này sẽ đi sâu vào bản chất, cơ chế hoạt động, ứng dụng thực tế và cách tối ưu normal map trong quy trình sản xuất 3D chuyên nghiệp.
Bản Chất Của Normal Map và Cách Nó “Đánh Lừa” Ánh Sáng
Để hiểu rõ normal map là gì, trước tiên cần nắm khái niệm về surface normal. Trong đồ họa 3D, mỗi polygon có một vector pháp tuyến (normal) chỉ hướng vuông góc với bề mặt. Vector này quyết định cách ánh sáng phản xạ – nếu normal hướng lên trên, ánh sáng dội lại đúng; nếu hướng sang trái, ánh sáng bị lệch. Normal map thay thế normal mặc định của polygon bằng các vector được tính toán từ một mô hình có độ phân giải cao (high-poly).

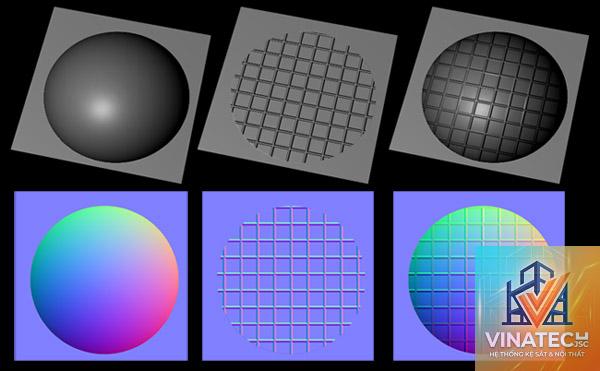

Bản chất của normal map là một hình ảnh màu RGB, trong đó mỗi kênh màu lưu trữ một thành phần của vector normal: kênh Red cho trục X, Green cho trục Y, Blue cho trục Z. Khi render engine đọc texture này, nó “bẻ cong” hướng ánh sáng trên từng pixel của bề mặt low-poly, tạo ra ảo giác về các chi tiết lồi lõm, vết xước, nếp nhăn mà không hề làm thay đổi hình học thực tế. Đây chính là lý do normal map được ví như “ảo thuật gia” trong ngành đồ họa.
Phân Loại Normal Map: Object Space và Tangent Space
Không phải tất cả normal map đều giống nhau. Hai loại chính được sử dụng rộng rãi là Object Space Normal Map và Tangent Space Normal Map. Việc hiểu rõ sự khác biệt giúp bạn tránh lỗi khi áp dụng vào mô hình.
Object Space Normal Map
Loại này lưu trữ normal trong không gian tọa độ tuyệt đối của đối tượng. Màu sắc của nó thường đa dạng, mang các tông xanh, đỏ, tím vì nó ghi nhận hướng normal so với trục toàn cục. Ưu điểm là render nhanh và chính xác khi đối tượng không biến dạng. Nhược điểm lớn: không thể sử dụng trên các mô hình có xương (rigged) hoặc animation vì khi mô hình xoay, normal bị lệch hoàn toàn.

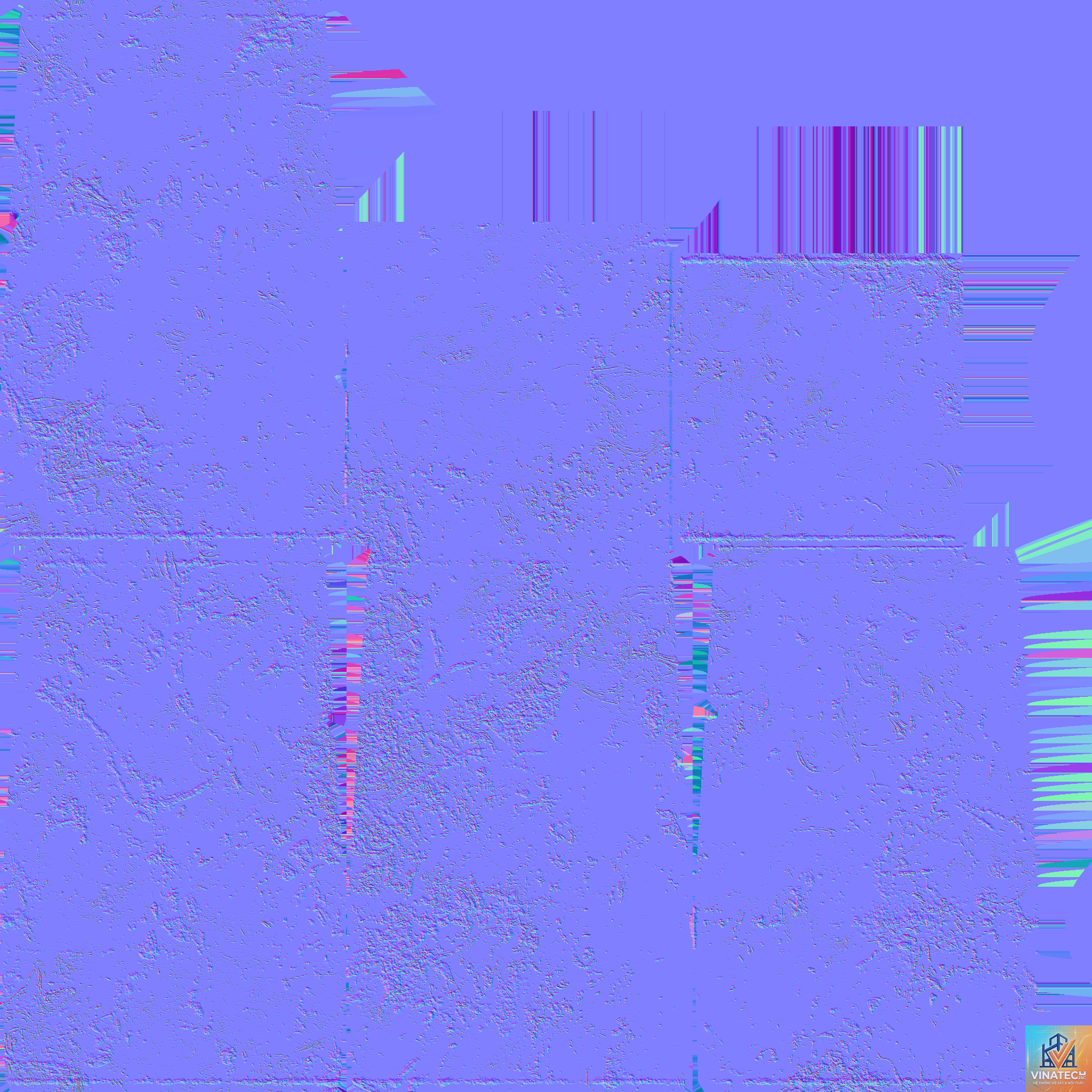

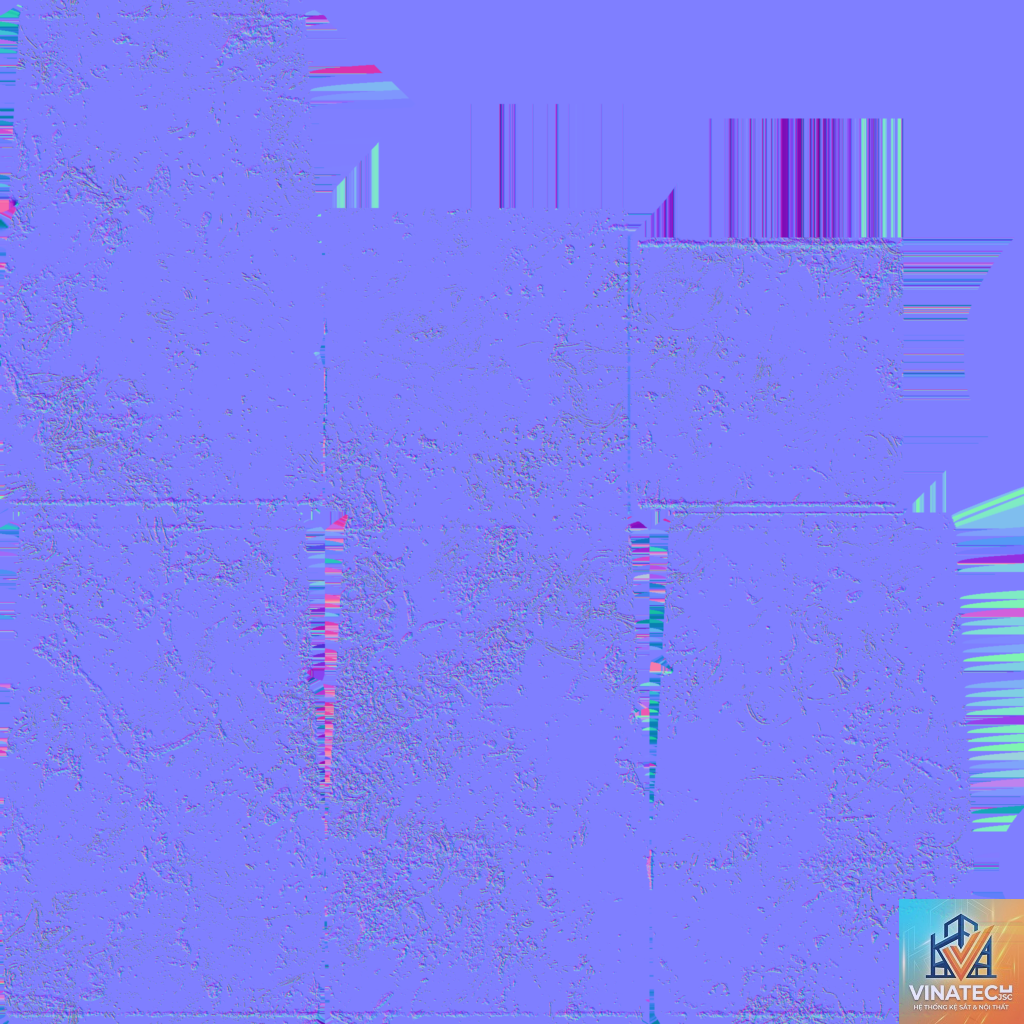

Đây là tiêu chuẩn trong game và VFX. Các vector normal được lưu trong không gian tiếp tuyến (tangent space) của từng polygon, nghĩa là chúng phụ thuộc vào hướng của UV texture. Kết quả là màu chủ đạo của texture tangent space thường là xanh lam nhạt (khoảng RGB 128,128,255) vì normal “mặc định” hướng thẳng lên trục Z của local space. Lợi thế: hoạt động tốt với mô hình có animation, có thể “bake” từ high-poly sang low-poly dễ dàng và tái sử dụng trên nhiều đối tượng khác nhau.
So Sánh Normal Map Với Các Kỹ Thuật Khác
Kỹ thuật
Nguyên lý
Độ chi tiết ảo
Hiệu năng
Ứng dụng chính
Normal Map
Lưu trữ vector pháp tuyến dưới dạng texture
Cao
Rất tốt (chỉ tốn băng thông texture)
Game, film 3D, real-time render
Bump Map
Ảnh grayscale, đọc độ cao để thay đổi normal
Thấp, chỉ mô phỏng được gồ ghề đơn giản
Tốt
Chi tiết nhỏ như vết lõm, bề mặt hạt
Displacement Map
Dịch chuyển geometry thực tế dọc theo normal
Rất cao
Kém (đòi hỏi subdivision)
Terrain, chi tiết macro cần biến dạng hình học
Height Map
Giống bump map nhưng dùng để kiểm soát độ dời
Trung bình
Tốt đến tệ tùy cách dùng
Terrain, parallax mapping
Rõ ràng, normal map chiếm ưu thế về tỉ lệ chi tiết trên hiệu năng. Trong khi bump map chỉ có thể tạo hiệu ứng gồ ghề cơ bản, normal map cho phép tái tạo những chi tiết phức tạp như chữ nổi, vân da, đường gân trên cơ thể nhân vật.

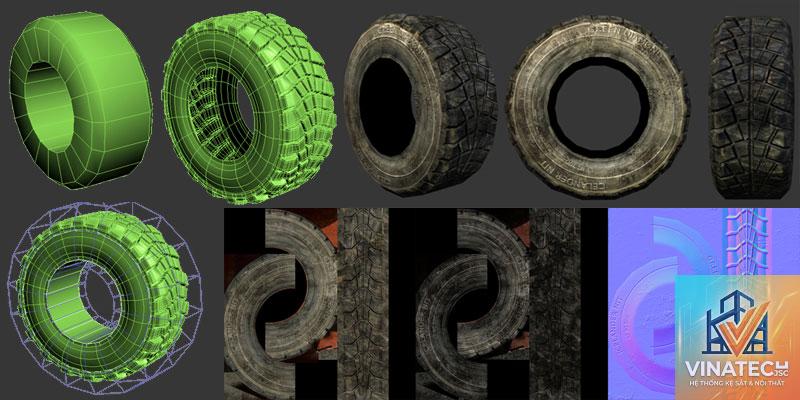

Quy Trình Tạo Normal Map Chuyên Nghiệp (Baking)
Để có một normal map chất lượng, quy trình baking từ high-poly sang low-poly là bắt buộc. Mô hình này có thể có hàng triệu polygon nhưng không dùng để render cuối.
Retopology Low-Poly: Xây dựng mô hình với số lượng polygon thấp, chỉ giữ lại hình khối cơ bản. Mô hình low-poly cần có UV được unwrap gọn gàng, không bị stretch.
Baking (Render to Texture): Sử dụng phần mềm như xNormal, Substance Painter, Blender, Maya để “chiếu” các chi tiết từ high-poly lên low-poly thông qua UV. Kết quả là một file texture normal map (thường là.tga,.png,.dds).
Kiểm Tra và Tinh Chỉnh: Áp dụng normal map vào mô hình low-poly, kiểm tra dưới nhiều góc ánh sáng. Có thể cần chỉnh sửa các lỗi như hard edge bị bleed, cage không đúng.
Một mẹo chuyên nghiệp: luôn sử dụng cage (khung bảo vệ) trong quá trình baking để tránh hiện tượng nhiễu và lỗi “dương tính giả” khi các tia ray bị bẻ cong sai hướng.
Ứng Dụng Thực Tế của Normal Map Trong Các Ngành
Phát Triển Game
Trong game, normal map là công cụ không thể thiếu để tối ưu hiệu năng. Một nhân vật game có thể chỉ có 15.000 – 50.000 polygon nhưng nhờ normal map, trông chi tiết như có 2 triệu polygon. Tất cả các tựa game AAA như The Witcher 3, God of War, Cyberpunk 2077 đều sử dụng normal map cho nhân vật, vũ khí, môi trường. Việc hiểu normal map là gì giúp các lập trình viên và artist phối hợp nhịp nhàng để đạt chất lượng đồ họa cao mà vẫn đảm bảo frame rate ổn định.
Kiến Trúc và Nội Thất 3D
Trong lĩnh vực Archviz, normal map giúp tạo kết cấu gạch, đá, gỗ, vải một cách chân thực. Thay vì model từng viên gạch, artist chỉ cần một plane với normal map gạch. Điều này giảm thời gian render từ giờ xuống phút, đồng thời giữ được độ chân thực cần thiết cho các bản trình bày kiến trúc.
VFX và Sản Xuất Phim
Các hãng phim lớn như Weta Digital, ILM sử dụng normal map để tạo chi tiết cho các sinh vật CGI khổng lồ. Da của Thanos trong Avengers, vảy của Smaug trong The Hobbit đều là low-poly kết hợp với normal map tinh xảo. Kỹ thuật này đóng vai trò then chốt trong việc giảm tải cho render farm mà vẫn đạt độ chi tiết siêu thực.
Sai Lầm Thường Gặp Khi Sử Dụng Normal Map
UV bị giãn hoặc chồng chéo: Lỗi cơ bản nhất khiến normal map hiển thị biến dạng, ánh sáng bị loang lổ. Giải pháp: unwrap UV cẩn thận, sử dụng công cụ check UV distortion.
Hard edge không được xử lý: Nếu đối tượng có góc cạnh sắc mà không tách UV edge, normal map sẽ tạo ra hiện tượng “mềm” sai. Cần split UV hoặc tạo hard edge trong quá trình baking.
Dùng sai loại normal map: Nhầm lẫn giữa DirectX và OpenGL là lỗi phổ biến. DirectX dùng chuẩn màu BGR, OpenGL dùng RGB. Áp dụng sai sẽ làm ánh sáng bị đảo ngược.
Quên thiết lập cage: Không sử dụng cage sẽ dẫn đến noise và artifacts, đặc biệt ở các vùng lõm sâu.
Cách khắc phục: luôn kiểm tra normal map bằng plugin trong trình xem trước (viewport), đảm bảo các chi tiết lồi lõm xuất hiện đúng hướng. Nếu thấy chi tiết bị “lõm thành lồi”, hãy lật kênh màu Green hoặc chuyển đổi chuẩn DirectX/OpenGL.
Lưu Ý Quan Trọng Khi Làm Việc Với Normal Map
Normal map không phải là giải pháp vạn năng. Vì nó không làm thay đổi geometry thực tế, nên nhìn từ góc nghiêng hoặc xa quá gần, hiệu ứng sẽ bị lộ. Một số engine game sử dụng parallax occlusion mapping kết hợp với normal map để khắc phục điểm yếu này. Ngoài ra, dung lượng của normal map cũng ảnh hưởng đến hiệu năng: texture 2048×2048 tốn nhiều VRAM hơn so với 1024×1024, nhưng độ chi tiết lại tăng không đáng kể trên các mô hình nhỏ. Cân nhắc kích thước phù hợp dựa trên tầm nhìn camera và tần suất xuất hiện của vật thể.
Đối với các dự án real-time, việc nén normal map bằng định dạng DXT5 (BC3) hoặc BC7 giúp giảm băng thông mà vẫn giữ chất lượng chấp nhận được. Hạn chế dùng normal map có độ phân giải quá cao cho các vật thể nền như đá, cây cỏ vì không ai nhìn thấy chi tiết đó từ xa.
Câu Hỏi Thường Gặp Về Normal Map
Normal map và bump map khác nhau thế nào?
Normal map lưu trữ vector 3D ở dạng màu RGB, cho phép mô phỏng chi tiết phức tạp với độ chính xác cao. Bump map chỉ là ảnh grayscale, biểu diễn độ cao thấp đơn giản và không thể tái tạo các hướng bề mặt phức tạp như normal map. Trong thực tế, normal map đã thay thế hoàn toàn bump map trong sản xuất chuyên nghiệp.

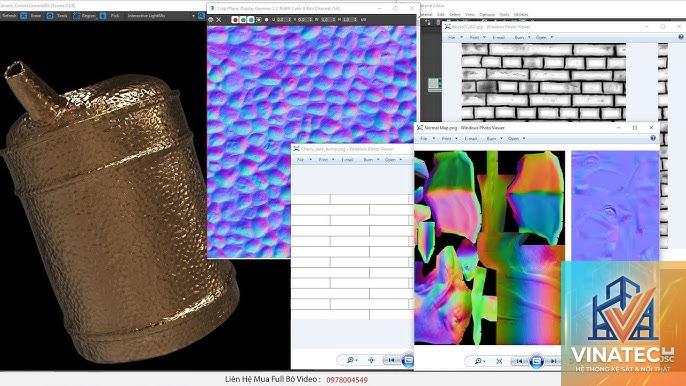

Có thể sử dụng công cụ như NVIDIA Texture Tools, Materialize, hoặc tính năng Height to Normal trong Substance Designer. Bằng cách phân tích ảnh grayscale (height map), phần mềm sẽ chuyển đổi độ cao thành vector pháp tuyến, tạo ra normal map tương ứng. Phương pháp này thường dùng cho textures thực tế như da, vải, tường.
Normal map có hiển thị được trên web không?
Có, các thư viện WebGL như Three.js, Babylon.js hỗ trợ normal map đầy đủ. Khi tải mô hình 3D lên web, bạn cần xuất normal map chuẩn (thường là tangent space) và thiết lập material với channel normalMap. Tuy nhiên, cần chú ý đến dung lượng texture và tương thích trình duyệt.
Tại sao normal map của tôi bị màu đen sau khi export?
Nguyên nhân thường gặp là do sử dụng sai bit depth. Normal map cần xuất dưới dạng 24-bit (8-bit mỗi kênh) với compression lossless. Nếu xuất dưới dạng 16-bit hoặc nén quá mức, thông tin vector bị mất và hiển thị màu đen. Ngoài ra, nếu bạn vô tình xóa kênh Alpha không cần thiết, cũng có thể gây lỗi.
Kết Luận
Normal map là gì – đó không chỉ là một texture màu xanh lam đặc trưng, mà là một kỹ thuật nền tảng trong đồ họa 3D hiện đại. Nó cho phép các nhà làm phim và phát triển game tạo ra thế giới chân thực với chi phí tính toán tối thiểu. Từ việc hiểu cơ chế hoạt động, phân loại tangent space vs object space, đến quy trình baking chính xác, mỗi bước đều góp phần nâng cao chất lượng sản phẩm cuối cùng. Nếu bạn muốn tiến xa trong lĩnh vực 3D, việc thành thạo normal map là kỹ năng bắt buộc. Hãy thử nghiệm với các công cụ baking, kiểm tra lỗi thường gặp và luôn tối ưu texture cho từng nền tảng cụ thể. Đây là chìa khóa để biến những mô hình đơn giản thành tác phẩm nghệ thuật sống động.
