Technical drawing là một ngôn ngữ kỹ thuật phổ quát, cho phép các kỹ sư, kiến trúc sư và nhà thiết kế truyền đạt ý tưởng một cách chính xác thông qua các bản vẽ tiêu chuẩn hóa. Khác với vẽ nghệ thuật tự do, technical drawing tuân thủ các quy tắc hình học, tỷ lệ và ký hiệu nghiêm ngặt, đảm bảo mọi chi tiết đều có thể được đo đạc và chế tạo hoặc xây dựng. Từ một chi tiết máy đơn giản đến một tòa nhà chọc trời, mọi sản phẩm kỹ thuật đều bắt đầu từ một bản vẽ kỹ thuật. Đây là công cụ không thể thiếu trong các lĩnh vực như cơ khí, xây dựng, điện tử và sản xuất.
Bản Chất Và Khái Niệm Cốt Lõi Của Technical Drawing

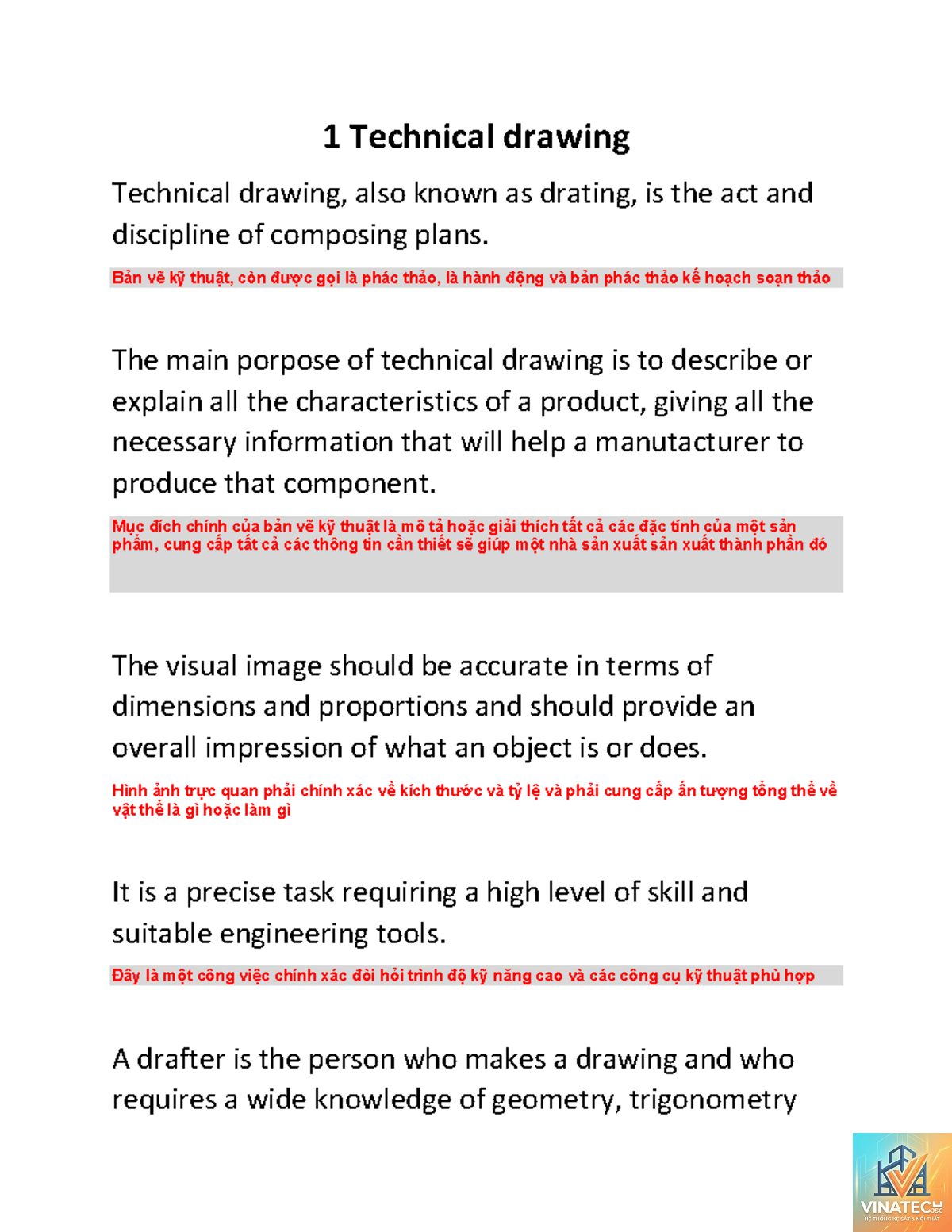

Technical drawing, hay còn gọi là bản vẽ kỹ thuật, là phương pháp biểu diễn đồ họa các đối tượng ba chiều trên mặt phẳng hai chiều theo các tiêu chuẩn quốc tế. Mục đích chính là cung cấp thông tin về hình dạng, kích thước, vật liệu, dung sai và các yêu cầu gia công. Bản vẽ kỹ thuật được xem như một hợp đồng trực quan giữa người thiết kế và người sản xuất, loại bỏ mọi sự mơ hồ trong quá trình chế tạo.
Sự Khác Biệt Giữa Technical Drawing Và Art Drawing
Tiêu chí
Technical Drawing (Bản vẽ kỹ thuật)
Art Drawing (Vẽ nghệ thuật)
Mục đích
Truyền đạt thông tin kỹ thuật chính xác
Thể hiện cảm xúc, thẩm mỹ, sáng tạo
Tiêu chuẩn
ISO, ANSI, DIN, JIS – có quy tắc cứng
Tự do, không giới hạn quy tắc
Tỷ lệ
Luôn có tỷ lệ cố định (1:1, 1:2, 1:5…)
Có thể biến dạng, phóng đại
Kích thước
Ghi chú đầy đủ dung sai và kích thước
Không cần kích thước
Người dùng
Kỹ sư, thợ máy, kiến trúc sư
Họa sĩ, nhà thiết kế đồ họa
Phân Loại Technical Drawing Theo Lĩnh Vực
Technical drawing được chia thành nhiều nhóm chính tùy theo ngành ứng dụng. Mỗi loại có quy tắc ký hiệu và cách biểu diễn riêng.

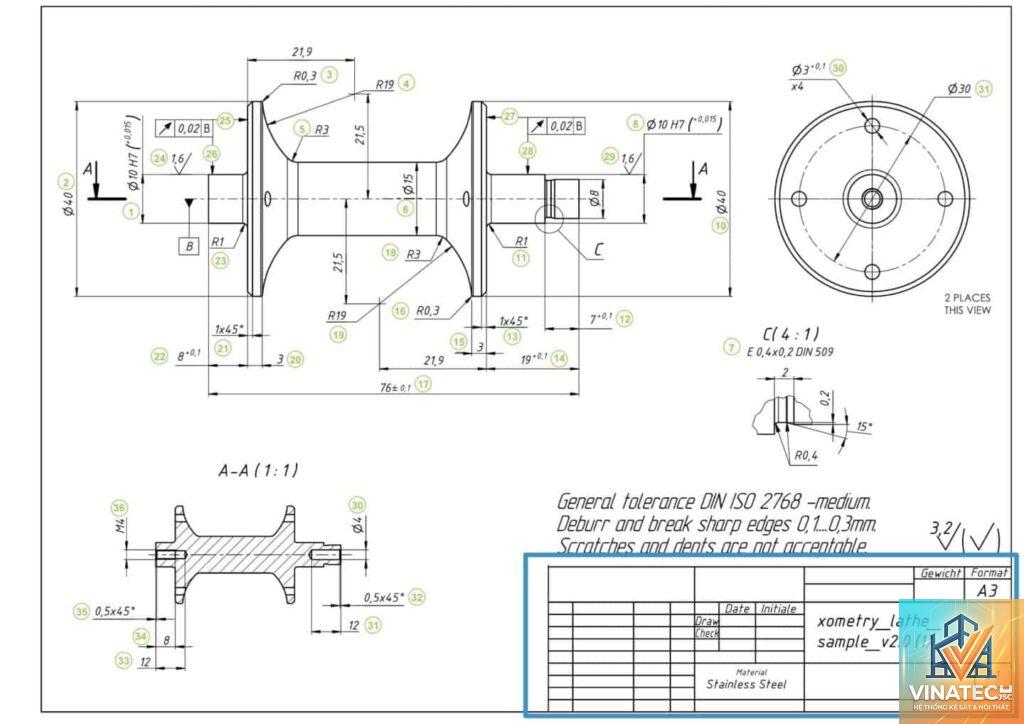

Đây là dạng technical drawing phổ biến nhất trong ngành cơ khí chế tạo. Các bản vẽ này mô tả chi tiết từng bộ phận của máy móc, bao gồm hình chiếu, mặt cắt, hình trích, kích thước và các ký hiệu gia công bề mặt. Bản vẽ lắp ráp (assembly drawing) thể hiện cách các chi tiết kết hợp với nhau.
2. Bản Vẽ Kiến Trúc (Architectural Drawing)

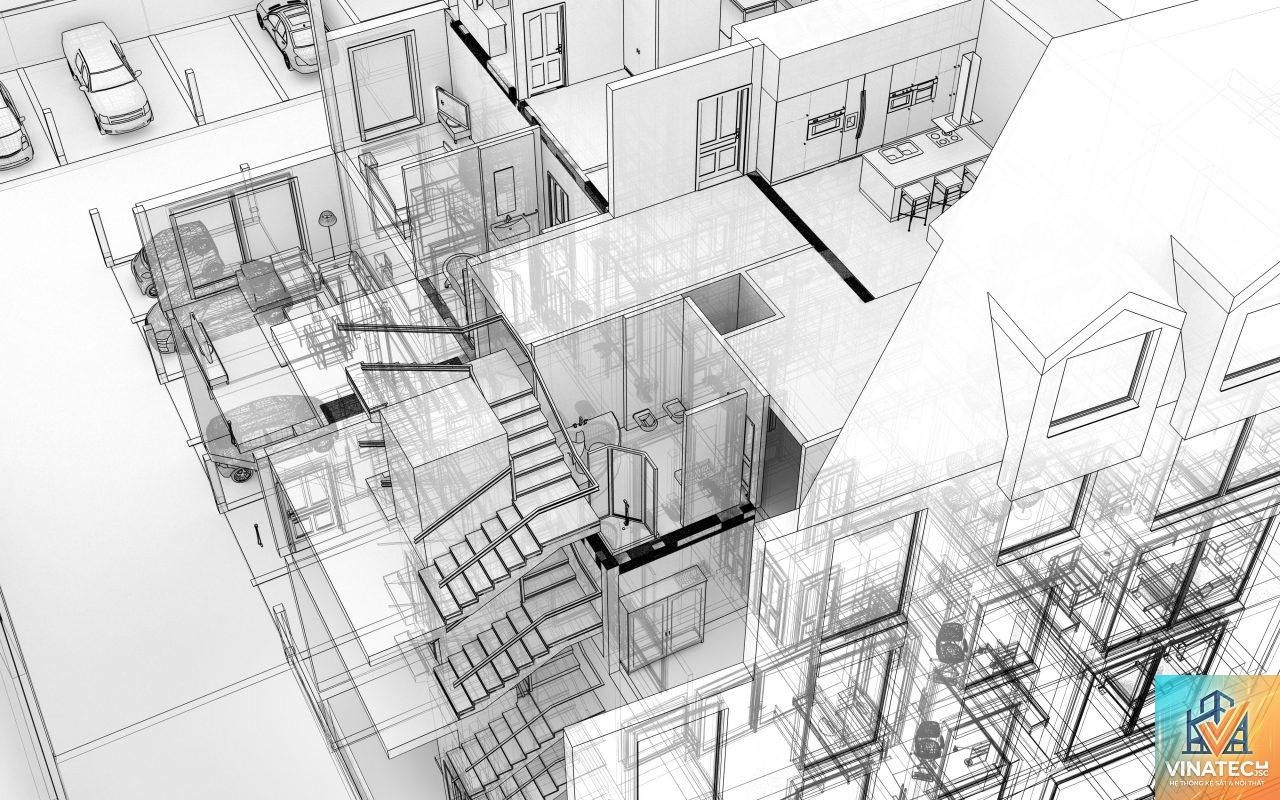

Bản vẽ kiến trúc bao gồm mặt bằng, mặt đứng, mặt cắt của công trình xây dựng. Các bản vẽ này phải thể hiện rõ kết cấu chịu lực, hệ thống điện nước, và bố trí không gian. Ký hiệu trong bản vẽ kiến trúc rất đa dạng, từ cửa sổ, cầu thang đến hệ thống ống dẫn.
3. Bản Vẽ Điện (Electrical Drawing)
Sơ đồ mạch điện, sơ đồ đấu nối, sơ đồ tủ điện đều thuộc loại technical drawing này. Các ký hiệu điện tử như điện trở, tụ điện, IC được quy ước theo tiêu chuẩn IEC. Bản vẽ điện yêu cầu độ chính xác cao về đường dẫn và chân linh kiện.
4. Bản Vẽ Kết Cấu (Structural Drawing)
Loại này tập trung vào phần khung xương của công trình: dầm, cột, móng, sàn. Kỹ sư kết cấu sử dụng các bản vẽ này để tính toán tải trọng và bố trí thép. Bản vẽ kết cấu thường có tỷ lệ lớn và nhiều chi tiết liên kết.
5. Bản Vẽ Đường Ống Và Thiết Bị (Piping & Instrumentation Drawing – P&ID)
Được dùng trong ngành dầu khí, hóa chất và nhà máy. P&ID thể hiện toàn bộ hệ thống đường ống, van, bơm, thiết bị đo lường và vòng điều khiển. Đây là tài liệu sống cho quá trình vận hành và bảo trì.

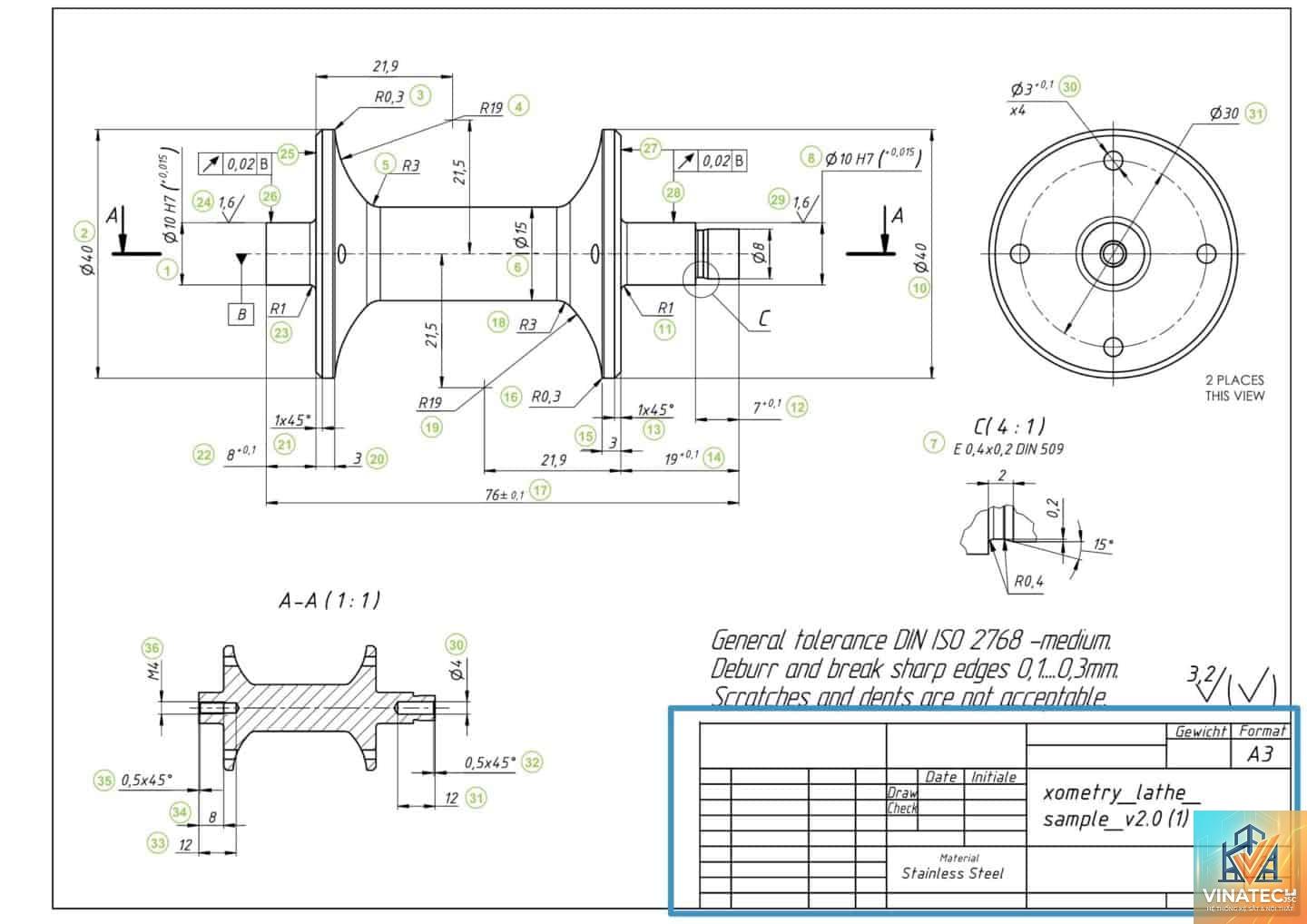

Các Thành Phần Cơ Bản Trong Technical Drawing
Một bản vẽ kỹ thuật hoàn chỉnh bao gồm nhiều yếu tố tiêu chuẩn. Người đọc bản vẽ cần hiểu rõ từng thành phần này để tránh sai sót trong sản xuất.
Khung tên (Title block): Chứa thông tin về tên bản vẽ, tỷ lệ, vật liệu, người vẽ, ngày tháng và số hiệu bản vẽ.
Các hình chiếu (Views): Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh theo phương pháp góc chiếu thứ nhất hoặc thứ ba.
Kích thước và dung sai: Đường kích thước, đường gióng, mũi tên và các con số kích thước. Dung sai (tolerance) cho biết sai số cho phép khi gia công.
Ký hiệu gia công bề mặt: Độ nhám, độ sóng, phương pháp gia công được biểu diễn bằng các ký hiệu đặc thù.
Mặt cắt (Sections): Cắt ngang vật thể để nhìn thấy bên trong, thường được ký hiệu bằng đường cắt và hướng nhìn.
Ghi chú kỹ thuật: Các yêu cầu đặc biệt về nhiệt luyện, xử lý bề mặt, kiểm tra.
Quy Trình Xây Dựng Một Bản Vẽ Technical Drawing
Việc tạo ra một bản vẽ kỹ thuật chuyên nghiệp đòi hỏi quy trình bài bản, từ ý tưởng đến bản vẽ hoàn chỉnh.
Bước 1: Xác Định Yêu Cầu Kỹ Thuật
Người thiết kế cần thu thập đầy đủ thông số kỹ thuật, điều kiện làm việc của sản phẩm và tiêu chuẩn áp dụng. Ví dụ, nếu vẽ một trục động cơ, cần biết công suất, tốc độ quay, loại ổ bi.
Bước 2: Phác Thảo Ý Tưởng Trên Giấy
Dù sử dụng CAD hay vẽ tay, phác thảo sơ bộ giúp xác định bố cục và hình dạng tổng thể. Giai đoạn này có thể thử nghiệm nhiều phương án khác nhau.
Bước 3: Vẽ Hình Chiếu Và Mặt Cắt
Chọn hình chiếu chính thể hiện rõ nhất hình dạng. Vẽ thêm các hình chiếu phụ, mặt cắt để làm rõ các chi tiết bên trong. Cần tuân thủ quy tắc về loại đường nét: đường cơ bản, đường khuất, đường tâm.
Bước 4: Ghi Kích Thước Và Dung Sai
Ghi đầy đủ kích thước dài, kích thước góc, kích thước đường kính. Việc ghi dung sai phải phù hợp với chức năng của chi tiết. Sử dụng bảng dung sai tiêu chuẩn như ISO 286.
Bước 5: Bổ Sung Ký Hiệu Và Ghi Chú
Đặt ký hiệu gia công bề mặt, ký hiệu hàn, ký hiệu ren. Viết ghi chú kỹ thuật bên dưới hoặc trong khung tên. Kiểm tra tính thống nhất của các ký hiệu.
Bước 6: Kiểm Tra Và Hiệu Chỉnh
Người vẽ hoặc kỹ sư phụ trách phải kiểm tra độ chính xác của từng kích thước, vị trí hình chiếu và tính khả thi của bản vẽ. Sai sót ở bước này có thể dẫn đến phế phẩm hàng loạt.
Lợi Ích Của Technical Drawing Trong Sản Xuất Và Thiết Kế
Tại sao technical drawing vẫn giữ vai trò quan trọng khi công nghệ 3D ngày càng phát triển?
Độ chính xác cao: Mỗi con số, mỗi đường nét đều mang ý nghĩa cụ thể, loại bỏ sai sót do diễn giải chủ quan.
Tiêu chuẩn hóa toàn cầu: Một kỹ sư Nhật Bản hay Đức đều có thể đọc hiểu bản vẽ ISO, giúp hợp tác quốc tế dễ dàng.
Tài liệu pháp lý: Bản vẽ kỹ thuật đóng vai trò như bằng chứng trong hợp đồng, bảo hiểm và khiếu nại kỹ thuật.
Cơ sở cho gia công CNC: Các máy CNC nhận lệnh từ bản vẽ kỹ thuật số (DWG, DXF) để tạo ra sản phẩm thực tế.
Kiểm soát chất lượng: Dung sai và các chỉ dẫn trong bản vẽ giúp nhân viên QC đo đạc và đánh giá sản phẩm.
Hạn Chế Của Technical Drawing
Dù rất mạnh mẽ, technical drawing cũng có những nhược điểm mà người dùng cần lưu ý.
Thời gian học tập dài: Phải mất nhiều tháng để nắm vững các tiêu chuẩn và quy tắc vẽ.
Khó thể hiện hình dạng phức tạp: Các bề mặt tự do, hình dáng hữu cơ khó biểu diễn bằng hình chiếu 2D truyền thống.
Rủi ro sai sót kích thước: Một sai lầm nhỏ về dung sai có thể khiến cả lô hàng bị loại.
Không trực quan bằng mô hình 3D: Người không chuyên khó hình dung không gian từ bản vẽ 2D.
So Sánh Technical Drawing Với Các Phương Pháp Biểu Diễn Khác
Phương pháp
Technical Drawing
3D Modeling (SolidWorks, Inventor)
Photorealistic Rendering
Mức độ chính xác
Rất cao (dung sai micron)
Cao (mô hình parametric)
Trung bình (chú trọng hình ảnh)
Mục đích sử dụng
Sản xuất, chế tạo, thi công
Thiết kế, mô phỏng, tối ưu
Trình diễn, marketing
Yêu cầu kỹ năng
Kỹ thuật vẽ tay + CAD
Thao tác phần mềm, tư duy không gian
Nghệ thuật, ánh sáng, vật liệu
Tính quy chuẩn
ISO/ANSI bắt buộc
Có thể tùy chỉnh, nhưng thường vẫn theo chuẩn
Không có quy chuẩn kỹ thuật
Ứng Dụng Thực Tế Của Technical Drawing Trong Các Ngành
Ngành Cơ Khí Chế Tạo
Các nhà máy sản xuất ô tô, máy công cụ, thiết bị y tế đều dựa trên bản vẽ kỹ thuật. Mỗi chi tiết từ piston, trục khuỷu đến vỏ hộp số đều có bản vẽ riêng. Khoảng 70% thời gian của một kỹ sư cơ khí dành để đọc và tạo bản vẽ.
Ngành Xây Dựng Và Kiến Trúc
Từ nhà ở dân dụng đến nhà máy công nghiệp, bản vẽ kỹ thuật là kim chỉ nam cho đội thầu và giám sát. Bản vẽ kết cấu, bản vẽ điện nước, bản vẽ phối cảnh đều phải được duyệt trước khi thi công. Sai sót trong bản vẽ kiến trúc có thể dẫn đến sập đổ công trình.
Ngành Điện Tử Và Viễn Thông
Sơ đồ nguyên lý mạch in, sơ đồ bố trí linh kiện trên PCB đều là technical drawing. Các kỹ sư điện tử sử dụng phần mềm chuyên dụng như Altium, Eagle để tạo ra bản vẽ chính xác đến từng track đồng.
Ngành Hàng Không Vũ Trụ
Mỗi bộ phận của máy bay, tên lửa đều có bản vẽ kỹ thuật với yêu cầu cực kỳ khắt khe. Dung sai thường ở mức micromet, vật liệu đặc biệt và quy trình kiểm tra phức tạp.
Sai Lầm Thường Gặp Khi Đọc Và Vẽ Technical Drawing
Ngay cả kỹ sư giàu kinh nghiệm cũng có thể mắc những lỗi phổ biến sau đây.
Nhầm lẫn góc chiếu: Không phân biệt được góc chiếu thứ nhất (ISO) và góc chiếu thứ ba (ANSI) dẫn đến đọc sai hướng.
Bỏ sót dung sai: Không ghi dung sai cho kích thước quan trọng, khiến chi tiết gia công không lắp được.
Sử dụng sai loại đường nét: Dùng đường liền mảnh thay vì đường khuất làm sai hình dạng thực tế của chi tiết.
Kích thước trùng lặp hoặc thiếu: Ghi quá nhiều kích thước dư thừa hoặc bỏ sót kích thước chính.
Ký hiệu gia công không đúng chuẩn: Sử dụng ký hiệu độ nhám cũ hoặc không theo tiêu chuẩn hiện hành.
Cách Tránh Các Sai Lầm Này
Luôn kiểm tra chéo bản vẽ với đồng nghiệp. Sử dụng phần mềm CAD có tính năng kiểm tra dung sai tự động. Học thuộc bảng quy ước đường nét và ký hiệu ISO. Tham gia các khóa học về đọc bản vẽ kỹ thuật để cập nhật tiêu chuẩn mới.
Lưu Ý Quan Trọng Khi Làm Việc Với Technical Drawing
Để sử dụng technical drawing hiệu quả, hãy ghi nhớ những điều sau.
Luôn kiểm tra tỷ lệ bản vẽ: Tỷ lệ ghi trong khung tên phải khớp với kích thước thực tế. Không ước lượng.
Hiểu rõ tiêu chuẩn áp dụng: Hỏi rõ bản vẽ theo tiêu chuẩn ISO, ANSI, DIN hay JIS trước khi đọc.
Bảo quản bản vẽ cẩn thận: Bản vẽ giấy dễ rách, bản vẽ số cần sao lưu nhiều bản.
Cập nhật thay đổi bằng redline: Mọi sửa đổi trên bản vẽ phải được ghi chú bằng bút đỏ và có chữ ký xác nhận.
Sử dụng đúng đơn vị đo: Hầu hết bản vẽ kỹ thuật dùng milimet, một số ngành hàng không dùng inch.
Technical drawing là khái niệm tổng quát, bao gồm cả bản vẽ tay và bản vẽ số. CAD là công cụ phần mềm để tạo ra technical drawing. Bản vẽ CAD hiện đại vẫn tuân thủ các nguyên tắc của technical drawing truyền thống.
Người mới bắt đầu nên học technical drawing như thế nào?
Bắt đầu từ việc học hình học họa hình, sau đó thực hành đọc bản vẽ mẫu. Sử dụng sách giáo khoa như “Technical Drawing” của Giesecke và thực hành trên phần mềm AutoCAD hoặc DraftSight. Dành 30 phút mỗi ngày để vẽ tay và vẽ CAD.
Làm thế nào để biết bản vẽ có đúng tiêu chuẩn không?
Kiểm tra khung tên, xem tiêu chuẩn được ghi trong bản vẽ. Đối chiếu ký hiệu và cách ghi kích thước với sổ tay kỹ thuật. Nhờ kỹ sư cao cấp review bản vẽ trước khi xuất xưởng.
Phần mềm nào được dùng phổ biến cho technical drawing?
AutoCAD là phần mềm phổ biến nhất cho bản vẽ 2D. SolidWorks, Inventor, CATIA cho 3D kèm tạo bản vẽ 2D tự động. Đối với bản vẽ điện tử, Altium Designer và Eagle là lựa chọn hàng đầu.
Sự khác nhau giữa bản vẽ sơ bộ (sketch) và bản vẽ kỹ thuật chính thức là gì?
Sketch không cần tuân thủ tỷ lệ, thường chỉ là phác thảo tay. Bản vẽ kỹ thuật chính thức có khung tên, tỷ lệ, kích thước đầy đủ và ký hiệu chuẩn, là cơ sở pháp lý cho sản xuất.
Kết Luận: Tầm Quan Trọng Không Thể Thay Thế Của Technical Drawing
Technical drawing là nền tảng của mọi ngành kỹ thuật công nghiệp. Dù công nghệ số có phát triển đến đâu, khả năng đọc và tạo bản vẽ kỹ thuật vẫn là kỹ năng cốt lõi của kỹ sư và kỹ thuật viên. Một bản vẽ chính xác không chỉ tiết kiệm chi phí sản xuất mà còn đảm bảo an toàn cho người vận hành. Việc đầu tư thời gian để thành thạo technical drawing sẽ mở ra cơ hội nghề nghiệp rộng lớn trong các lĩnh vực cơ khí, xây dựng, điện tử và hàng không. Hãy bắt đầu học ngay hôm nay, bởi mỗi đường nét bạn vẽ đều có thể trở thành sản phẩm thực tế trong tương lai.
