Trong ngành xây dựng, thuật ngữ builder work drawing là gì thường xuất hiện khi nhắc đến giai đoạn thi công thực tế. Builder work drawing là bản vẽ thi công chi tiết do nhà thầu hoặc đội ngũ kỹ thuật của nhà thầu lập ra, dựa trên bản vẽ thiết kế kỹ thuật (shop drawing) và bản vẽ thiết kế cơ sở. Bản vẽ này đóng vai trò như kim chỉ nam cho toàn bộ quá trình xây dựng, giúp chuyển hóa ý đồ kiến trúc thành công trình thực tế. Việc hiểu rõ builder work drawing là gì sẽ giúp các kỹ sư, kiến trúc sư và chủ đầu tư kiểm soát chất lượng công trình một cách hiệu quả.
Theo thống kê từ các dự án xây dựng lớn, khoảng 70% sai sót trong thi công xuất phát từ việc hiểu sai hoặc thiếu bản vẽ builder work drawing chi tiết. Điều này cho thấy tầm quan trọng sống còn của loại bản vẽ này trong việc đảm bảo tiến độ, ngân sách và chất lượng công trình.
Định nghĩa chi tiết: Builder work drawing là gì?

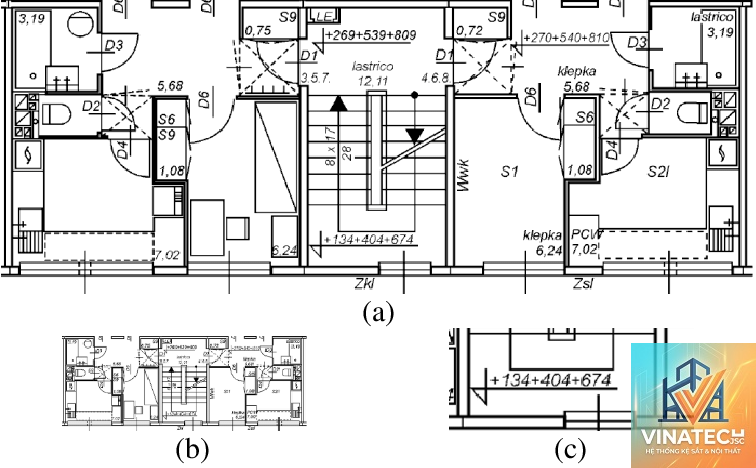

Builder work drawing là bản vẽ kỹ thuật mô tả chính xác vị trí, kích thước, vật liệu, chi tiết cấu tạo của các hạng mục xây dựng thô như móng, cột, dầm, sàn, tường bao che, hố thang máy, và các chi tiết bê tông cốt thép khác. Nói cách khác, đây là bản vẽ thể hiện phần công việc xây dựng thuần túy do nhà thầu thi công trực tiếp, khác với các bản vẽ chuyên ngành như MEP (cơ điện) hay hoàn thiện nội thất.
Một builder work drawing hoàn chỉnh thường bao gồm các yếu tố sau:
Mặt bằng kết cấu với các trục định vị chi tiết.
Chi tiết cốt thép ở các vị trí đặc biệt.
Mặt cắt ngang, mặt cắt dọc thể hiện cao độ.
Ghi chú về vật liệu, chủng loại bê tông, thép.
Yêu cầu kỹ thuật khi thi công tại hiện trường.
Vai trò then chốt của builder work drawing trong thi công
Đảm bảo tính chính xác cao
Builder work drawing giúp giảm thiểu tối đa sai lệch giữa bản vẽ thiết kế và thực tế công trình. Các kích thước được thể hiện đến từng milimet, đảm bảo khi đổ bê tông hay lắp dựng cốt thép không xảy ra tình trạng chênh lệch.
Là cơ sở cho các bản vẽ chuyên ngành khác
Trong các dự án phức tạp, các bản vẽ MEP (điện, nước, điều hòa), bản vẽ thép kết cấu, bản vẽ hoàn thiện đều phải dựa vào builder work drawing để bố trí vị trí chờ sẵn, lỗ chờ, hố ga, ống luồn dây điện. Nếu không có bản vẽ này, rất dễ xảy ra xung đột giữa các hệ thống.
Kiểm soát khối lượng và dự toán
Nhờ builder work drawing chi tiết, nhà thầu có thể tính toán chính xác khối lượng bê tông, cốt thép, ván khuôn cho từng hạng mục. Điều này giúp lập dự toán và nghiệm thu công việc một cách minh bạch.
Cơ sở pháp lý cho nghiệm thu
Mọi hạng mục thi công đều được đối chiếu với builder work drawing khi nghiệm thu. Nếu không có bản vẽ này, việc xuất toán khối lượng, quyết toán công trình gặp rất nhiều khó khăn.
Kích thước hố thang, chi tiết gia cố, độ dày thành
Đội thi công thô, nhà cung cấp thang máy
Bản vẽ bể ngầm
Bể nước, bể xử lý nước thải, hố ga kỹ thuật
Đội thi công hệ thống hạ tầng
Theo quy mô dự án

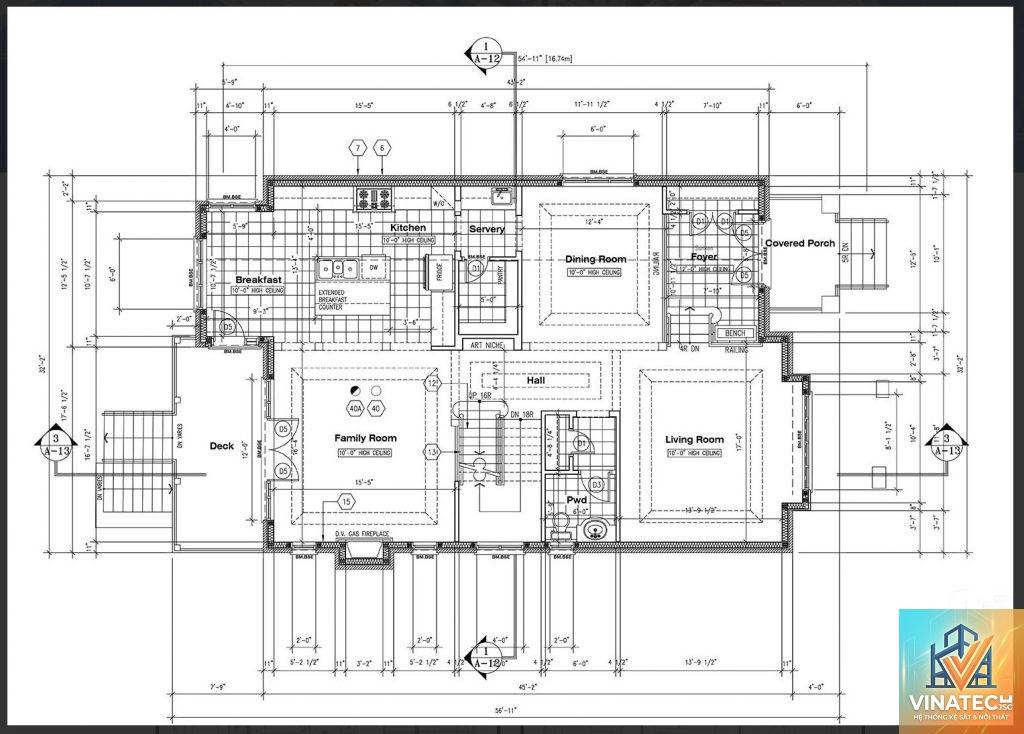

Builder work drawing cho nhà ở dân dụng: Đơn giản hơn, thường bao gồm bản vẽ móng, bản vẽ kết cấu tầng điển hình, bản vẽ mái.
Builder work drawing cho công trình công nghiệp: Rất phức tạp, đòi hỏi tách biệt rõ ràng giữa phần kết cấu chính với các hệ thống đường ống, máy móc thiết bị.
Builder work drawing cho cao ốc văn phòng: Cần chi tiết cho các tầng điển hình, khu vực kỹ thuật, sảnh đón, hầm xe.
Quy trình lập builder work drawing chuyên nghiệp
Bước 1: Tiếp nhận bản vẽ thiết kế cơ sở
Nhà thầu nhận bản vẽ thiết kế kỹ thuật từ chủ đầu tư hoặc đơn vị tư vấn thiết kế. Đây là cơ sở ban đầu chưa có chi tiết thi công cụ thể.
Bước 2: Kiểm tra và xử lý xung đột
Kỹ sư của nhà thầu kiểm tra sự tương thích giữa các bản vẽ kiến trúc, kết cấu, MEP. Phát hiện các điểm xung đột như dầm chạm ống gió, cột chạm cửa sổ, cao độ sàn không phù hợp. Những vấn đề này được thống nhất với tư vấn thiết kế trước khi lập builder work drawing.
Bước 3: Phân tích kỹ thuật và bóc tách khối lượng
Dựa trên bản vẽ đã được duyệt, đội kỹ thuật tính toán khối lượng bê tông, thép, ván khuôn, xác định chủng loại vật liệu phù hợp với điều kiện hiện trường.
Bước 4: Vẽ builder work drawing
Sử dụng các phần mềm chuyên dụng như AutoCAD, Revit, Tekla, nhân viên kỹ thuật triển khai bản vẽ chi tiết cho từng hạng mục. Mỗi bản vẽ đều có chú thích rõ ràng, trục định vị, cao độ, mặt cắt.
Bước 5: Thẩm định nội bộ và trình duyệt
Bản vẽ được kỹ sư trưởng hoặc quản lý chất lượng kiểm tra lại, sau đó trình lên chủ đầu tư hoặc tư vấn giám sát để phê duyệt. Chỉ khi được phê duyệt, bản vẽ mới được đưa vào thi công.
So sánh builder work drawing với các loại bản vẽ khác
Tiêu chí
Builder work drawing
Shop drawing
IFC drawing
Người lập
Nhà thầu thi công
Nhà thầu phụ hoặc nhà cung cấp
Tư vấn thiết kế
Mục đích
Triển khai thi công phần thô
Triển khai thi công cho chuyên ngành cụ thể
Phục vụ thi công trong các dự án BIM
Mức độ chi tiết
Rất cao, thể hiện từng thanh thép, từng lỗ chờ
Cao, nhưng chỉ trong phạm vi hạng mục của nhà thầu phụ
Chi tiết và tích hợp 3D mô hình
Tính pháp lý
Được dùng để nghiệm thu phần thô
Dùng để sản xuất cấu kiện hoặc thi công lắp đặt
Tham khảo, thường không thay thế bản vẽ thi công chính thức
Lợi ích vượt trội khi sử dụng builder work drawing chất lượng
Giảm chi phí phát sinh: Bản vẽ chi tiết giúp hạn chế tình trạng đập phá, làm lại do sai sót trong thi công. Các nghiên cứu chỉ ra rằng chi phí sửa lỗi tại hiện trường cao gấp 10 lần so với chi phí sửa lỗi trên bản vẽ.
Rút ngắn tiến độ: Khi bản vẽ rõ ràng, đội thi công không mất thời gian chờ đợi giải thích, có thể triển khai song song nhiều hạng mục.
Tăng độ an toàn: Các chi tiết kết cấu được thiết kế chính xác với yêu cầu chịu lực, tránh nguy cơ sập đổ trong quá trình thi công.
Đảm bảo tính thẩm mỹ: Kích thước và cao độ được kiểm soát chặt chẽ, tránh tình trạng lệch lạc gây mất thẩm mỹ khi hoàn thiện.
Hạn chế và thách thức khi lập builder work drawing
Không thể phủ nhận rằng việc lập builder work drawing đòi hỏi kỹ sư có kinh nghiệm cao và vốn đầu tư thời gian lớn. Nếu kỹ sư thiếu chuyên môn, bản vẽ dễ mắc lỗi về cao độ, kích thước hoặc bỏ sót chi tiết. Thêm vào đó, các dự án có thay đổi thiết kế liên tục gây khó khăn cho việc cập nhật bản vẽ kịp thời. Áp lực về tiến độ cũng khiến nhiều nhà thầu cắt bớt bước lập builder work drawing, dẫn đến hậu quả nghiêm trọng về sau.
Ứng dụng thực tế của builder work drawing trong các dự án
Dự án nhà phố thông thường
Với dự án nhà phố 4 tầng, builder work drawing giúp xác định chính xác vị trí đặt cột, dầm, ô cầu thang, hồ nước mái. Khi có bản vẽ này, đội thợ có thể thi công phần thô trong vòng 2-3 tháng mà không gặp vướng mắc lớn.
Dự án chung cư cao tầng
Ở các chung cư từ 20 tầng trở lên, builder work drawing là tài liệu bắt buộc cho từng tầng điển hình. Mỗi tầng có thể có hàng trăm chi tiết khác nhau về dầm chuyển, sàn vượt nhịp, tường chịu lực. Việc lập bản vẽ này bằng phần mềm Revit kết hợp với quy trình BIM giúp phát hiện sớm xung đột trước khi thi công.
Dự án nhà xưởng công nghiệp
Trong nhà xưởng, builder work drawing không chỉ thể hiện kết cấu chính mà còn bao gồm chi tiết hố móng máy móc, hệ thống rãnh thoát nước, bệ đỡ thiết bị. Bản vẽ này giúp lắp đặt máy móc chính xác ngay từ đầu, hạn chế thời gian chết.
Sai lầm thường gặp khi lập và sử dụng builder work drawing
Không đồng bộ giữa các bản vẽ: Builder work drawing không khớp với bản vẽ kiến trúc hoặc MEP, khiến thi công xảy ra xung đột. Cách tránh là tổ chức meeting liên ngành trước khi triển khai vẽ.
Bỏ qua chi tiết chờ MEP: Không thể hiện lỗ chờ ống nước, ống điện trong tường hoặc sàn, dẫn đến phải đục phá sau này. Giải pháp là cập nhật đầy đủ yêu cầu từ các nhà thầu phụ.
Ghi chú quá sơ sài: Một số bản vẽ chỉ có hình vẽ mà không có yêu cầu kỹ thuật đi kèm, gây khó khăn cho đội thi công. Cần bổ sung đầy đủ ghi chú về vật liệu, quy cách, trình tự thi công.
Không cập nhật khi thiết kế thay đổi: Khi chủ đầu tư thay đổi kích thước phòng hoặc vị trí cầu thang, builder work drawing cũng phải điều chỉnh tương ứng. Việc không cập nhật dẫn đến sai lệch toàn bộ phần thô.
Lưu ý quan trọng khi làm việc với builder work drawing
Người làm xây dựng cần nắm vững các tiêu chuẩn bản vẽ xây dựng Việt Nam (TCVN) về ký hiệu, tỷ lệ, cách thể hiện. Khi tiếp nhận builder work drawing từ nhà thầu, chủ đầu tư nên yêu cầu bản vẽ được ký duyệt bởi kỹ sư kết cấu có chứng chỉ hành nghề. Việc lưu trữ bản vẽ điện tử và bản cứng cũng cần được quản lý chặt chẽ để phục vụ cho công tác bảo hành, bảo trì về sau.
Đối với các dự án áp dụng BIM (Building Information Modeling), builder work drawing được trích xuất trực tiếp từ mô hình 3D, giúp tăng độ chính xác và khả năng kiểm soát. Tuy nhiên, dù sử dụng công cụ nào, yếu tố con người vẫn là quyết định: kỹ sư phải hiểu sâu về kết cấu, kinh nghiệm thực tế và khả năng đọc tình huống trên công trường.
Câu hỏi thường gặp về builder work drawing
Builder work drawing khác gì so với shop drawing?
Builder work drawing do nhà thầu chính lập cho phần kết cấu thô, còn shop drawing do nhà thầu phụ hoặc nhà cung cấp lập cho một hạng mục chuyên ngành như kết cấu thép, hệ thống ống gió, hệ MEP. Cả hai đều là bản vẽ thi công nhưng phạm vi và đối tượng khác nhau.
Có bắt buộc phải có builder work drawing trong mọi dự án không?
Đối với các công trình nhỏ, nhà cấp 4 đơn giản, nhiều chủ nhà bỏ qua builder work drawing và chỉ dựa vào bản vẽ thiết kế cơ sở. Tuy nhiên, với các dự án từ 2 tầng trở lên hoặc có kết cấu phức tạp, builder work drawing là bắt buộc để đảm bảo an toàn và đúng tiến độ.
Ai là người chịu trách nhiệm lập builder work drawing?
Thông thường, nhà thầu thi công chính có trách nhiệm lập builder work drawing dưới sự giám sát của kỹ sư trưởng công trình. Đối với dự án EPC, đơn vị tổng thầu có thể thuê bên ngoài lập bản vẽ này.
Phần mềm nào thường dùng để vẽ builder work drawing?
AutoCAD là phần mềm phổ biến nhất. Ngoài ra, các công trình lớn có yêu cầu BIM sử dụng Revit, Tekla hoặc ArchiCAD để tạo bản vẽ tự động từ mô hình 3D, giúp quản lý thay đổi hiệu quả hơn.
Làm thế nào để kiểm tra chất lượng builder work drawing?
Chất lượng bản vẽ được đánh giá qua tính đầy đủ chi tiết, độ chính xác về kích thước, sự thống nhất với các bản vẽ liên quan, và khả năng thi công thực tế. Việc kiểm tra chéo bởi ít nhất hai kỹ sư là cách tốt nhất để giảm sai sót.
Kết luận
Builder work drawing là tài liệu không thể thiếu trong bất kỳ dự án xây dựng nào yêu cầu sự chính xác và kiểm soát chất lượng. Hiểu rõ builder work drawing là gì, quy trình lập, lợi ích cũng như hạn chế của nó sẽ giúp các bên liên quan vận hành dự án trơn tru hơn. Dù bạn là chủ đầu tư, kỹ sư giám sát hay nhà thầu thi công, việc đầu tư thời gian và nguồn lực để có bộ builder work drawing hoàn chỉnh chính là chìa khóa để thành công cho công trình. Đừng xem nhẹ vai trò của bản vẽ này, bởi mỗi milimet sai lệch trên bản vẽ có thể dẫn đến hàng chục triệu đồng chi phí phát sinh và ảnh hưởng đến an toàn kết cấu về lâu dài.
