Trong ngành xây dựng, thuật ngữ shop drawing submittal là gì thường xuyên xuất hiện trong các hợp đồng tổng thầu và quy trình quản lý chất lượng công trình. Đây là một bước bắt buộc giúp chuyển đổi ý đồ thiết kế thành các chi tiết thi công cụ thể. Một shop drawing submittal không chỉ là bản vẽ kỹ thuật mà còn là tài liệu pháp lý xác nhận trách nhiệm giữa nhà thầu, tư vấn giám sát và chủ đầu tư. Quy trình này đảm bảo mọi cấu kiện, hệ thống kỹ thuật được lắp đặt đúng chuẩn trước khi triển khai thực tế.
Shop drawing submittal là quy trình nộp, trình duyệt và phê duyệt các bản vẽ shop drawing do nhà thầu thi công hoặc nhà cung cấp chế tạo. Các bản vẽ này thể hiện chi tiết cấu tạo, kích thước, vật liệu, phương pháp lắp đặt của từng hạng mục như kết cấu thép, hệ thống MEP, vách kính, đồ nội thất.
Bản Chất Của Shop Drawing Submittal
Về bản chất, shop drawing submittal là cầu nối giữa bản vẽ thiết kế (design drawing) và công trình thực tế. Nhà thầu có trách nhiệm diễn giải các yêu cầu kỹ thuật từ hồ sơ thiết kế thành các bản vẽ chi tiết có thể thi công được. Quá trình này bao gồm cả tính toán kết cấu, xác định dung sai lắp ghép, đề xuất thay đổi vật liệu nếu cần.
Mỗi lần nộp shop drawing submittal, nhà thầu phải tuân thủ đúng quy trình nộp hồ sơ, thời gian phê duyệt và yêu cầu kỹ thuật. Đây là cơ chế kiểm soát chất lượng giúp đội ngũ thiết kế kiểm tra lại các giải pháp kỹ thuật trước khi sản xuất. Nếu không có quy trình này, rủi ro sai sót lắp đặt, xung đột giữa các hệ thống sẽ tăng cao.
Quy Trình Shop Drawing Submittal Chuẩn
Quy trình shop drawing submittal thường gồm 6 bước cơ bản, mỗi bước đều có thời hạn và hồ sơ kèm theo.
Chuẩn bị hồ sơ nộp: Nhà thầu tập hợp bản vẽ shop drawing, catalogue vật liệu, tính toán kết cấu, chứng chỉ xuất xưởng.
Nộp lần 1 (Initial Submittal): Gửi toàn bộ hồ sơ đến tư vấn giám sát hoặc chủ đầu tư.
Xem xét và trả lời: Kỹ sư tư vấn kiểm tra, đánh giá mức độ tuân thủ thiết kế, thường trả kết quả trong 7-14 ngày.
Kết quả phê duyệt: Có thể là Approved, Approved with Comments, Revise and Resubmit hoặc Rejected.
Nộp lại nếu cần: Với trường hợp Revise and Resubmit, nhà thầu sửa bản vẽ và nộp lại.
Phát hành bản vẽ thi công: Sau khi được Approved, bản vẽ shop drawing chính thức được dùng để sản xuất và thi công.
Bảng Kết Quả Phê Duyệt Thường Gặp
Ký hiệu
Ý nghĩa
Hành động của nhà thầu
A – Approved
Bản vẽ đạt yêu cầu, không cần chỉnh sửa
Tiến hành thi công ngay
AC – Approved with Comments
Được phép thi công nhưng phải sửa theo ghi chú
Cập nhật bản vẽ hoàn công sau
RR – Revise and Resubmit
Sửa chữa và nộp lại toàn bộ
Phải nộp lại để kiểm tra lần 2
R – Rejected
Không đáp ứng yêu cầu thiết kế
Làm lại từ đầu, ảnh hưởng tiến độ
Phân Loại Shop Drawing Submittal
Dựa trên tính chất công việc, shop drawing submittal được chia thành nhiều loại khác nhau.
Shop Drawing Kết Cấu Thép
Bao gồm chi tiết dầm, cột, liên kết bulông, đường hàn. Nhà thầu thép phải nộp shop drawing submittal cho từng cấu kiện để nhà máy chế tạo.
Shop Drawing Hệ Thống MEP

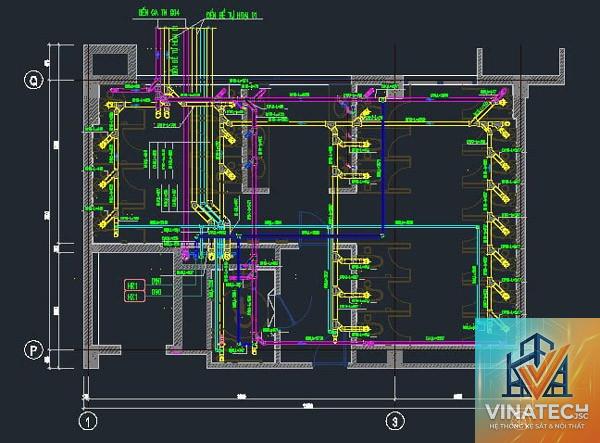

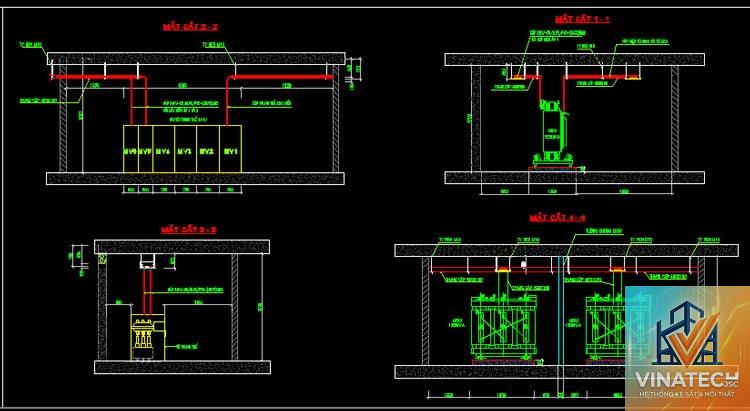

Đây là loại phức tạp nhất vì liên quan đến điện, nước, thông gió, điều hòa. Các shop drawing MEP phải thể hiện đường đi ống, vị trí thiết bị, chất lượng vật liệu, khả năng chịu tải của kết cấu đỡ.
Shop Drawing Vách Kính, Ốp Lát

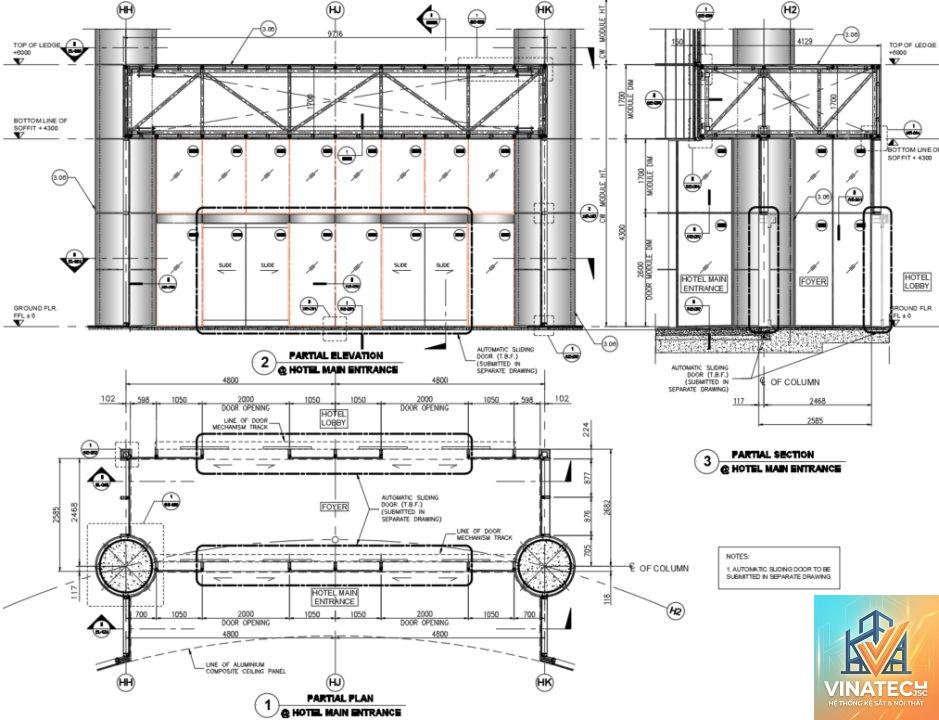

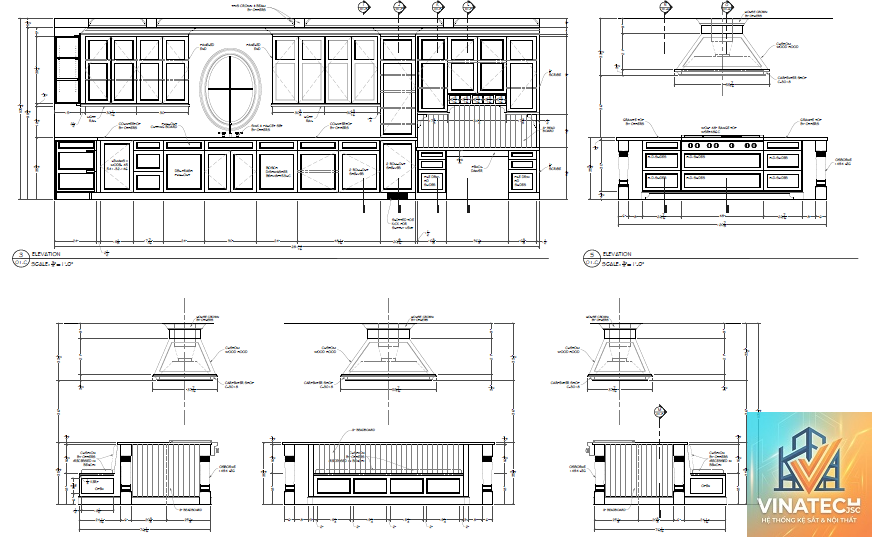

Chi tiết từng tấm kính, khung nhôm, gioăng chèn. Nhà sản xuất cần nộp shop drawing submittal trước khi gia công để đảm bảo kích thước chính xác.
Lợi Ích Của Shop Drawing Submittal Đối Với Các Bên
Shop drawing submittal mang lại lợi ích rõ rệt cho cả nhà thầu, tư vấn và chủ đầu tư.
Đối Với Nhà Thầu Thi Công
Giảm rủi ro sai sót: Bản vẽ shop drawing được kiểm tra kỹ lưỡng trước khi thi công.
Bảo vệ pháp lý: Quyết định phê duyệt là cơ sở để nhà thầu không bị đổ lỗi sau này.
Tối ưu chi phí: Phát hiện xung đột kỹ thuật từ sớm, tránh phải phá dỡ làm lại.
Đối Với Chủ Đầu Tư & Tư Vấn Giám Sát
Kiểm soát chất lượng: Đảm bảo vật liệu và thiết bị đúng theo thiết kế.
Quản lý tiến độ: Lịch trình nộp và phê duyệt được theo dõi sát sao.
Hạn chế tranh chấp: Mọi thay đổi đều được ghi nhận trên shop drawing submittal.
So Sánh Shop Drawing Submittal Với Các Loại Bản Vẽ Khác
Loại bản vẽ
Mục đích
Người lập
Phạm vi chi tiết
Design Drawing
Thể hiện ý tưởng thiết kế tổng thể
Kiến trúc sư / Kỹ sư tư vấn
Kích thước tổng, chức năng không gian
Shop Drawing
Chi tiết thi công từng cấu kiện
Nhà thầu / Nhà cung cấp
Kích thước gia công, vật liệu, dung sai
As-Built Drawing
Ghi nhận thực tế sau thi công
Nhà thầu / Giám sát
Kích thước thực tế, thay đổi trong quá trình
Các Sai Lầm Thường Gặp Khi Thực Hiện Shop Drawing Submittal
Rất nhiều nhà thầu gặp khó khăn trong quy trình này.
Thiếu Chứng Từ Kèm Theo
Hồ sơ shop drawing submittal thường thiếu catalogue vật liệu, chứng chỉ chất lượng, hoặc tính toán kỹ thuật. Điều này khiến tư vấn từ chối ngay lần nộp đầu.
Không Tuân Thủ Format Yêu Cầu
Mỗi dự án có quy chuẩn riêng về khổ giấy, tiêu đề, khung tên, số hiệu bản vẽ. Sai format dẫn đến mất thời gian xử lý.
Gửi Quá Muộn Hoặc Không Đúng Deadline
Tiến độ nộp shop drawing submittal thường được quy định trong hợp đồng. Nếu nộp chậm, toàn bộ tiến độ thi công bị ảnh hưởng.
Hướng Dẫn Lập Hồ Sơ Shop Drawing Submittal Chất Lượng
Muốn quy trình diễn ra suôn sẻ, nhà thầu cần chú ý 6 yếu tố sau.
Đọc kỹ yêu cầu của hợp đồng về quy trình nộp shop drawing submittal.
Sử dụng mẫu tiêu đề chuẩn dự án, bao gồm số bản vẽ, tên hạng mục, ngày nộp.
Kiểm tra xung đột giữa các hệ thống trước khi nộp.
Chú thích rõ kích thước, dung sai, vật liệu trên bản vẽ.
Ghi lại lịch sử sửa đổi trong khung tên.
Lưu Ý Quan Trọng Về Shop Drawing Submittal Trong Dự Án Lớn
Đối với các dự án quy mô lớn, khối lượng shop drawing submittal có thể lên đến hàng trăm hoặc hàng nghìn bản vẽ. Các nhà thầu nên áp dụng phần mềm quản lý tài liệu (document control). Việc theo dõi trạng thái từng submittal là cực kỳ quan trọng, tránh trường hợp bản vẽ đã được phê duyệt nhưng không được cập nhật đến tổ đội thi công.
Một điểm nữa là bản vẽ shop drawing submittal sau khi phê duyệt có thể có yêu cầu thay đổi nhỏ. Nhà thầu phải cập nhật vào bản vẽ hoàn công để phục vụ nghiệm thu và bảo trì sau này.
Câu Hỏi Thường Gặp Về Shop Drawing Submittal
Shop drawing submittal có bắt buộc trong mọi dự án không?
Hầu hết các hợp đồng xây dựng thương mại và công nghiệp đều yêu cầu shop drawing submittal. Ngay cả dự án nhà ở dân dụng nếu có kết cấu thép phức tạp cũng cần quy trình này.
Ai chịu trách nhiệm lập shop drawing submittal?
Nhà thầu thi công hoặc nhà cung cấp vật tư thiết bị là bên lập shop drawing submittal. Họ phải có kỹ sư thiết kế có chứng chỉ hành nghề phù hợp.
Thời gian phê duyệt shop drawing submittal là bao lâu?
Thông thường từ 7 đến 14 ngày làm việc, tùy vào độ phức tạp và hợp đồng. Một số dự án yêu cầu phê duyệt nhanh trong 3-5 ngày.
Nếu shop drawing submittal bị từ chối thì sao?
Nhà thầu phải sửa chữa theo nhận xét và nộp lại. Nếu từ chối nhiều lần, có thể ảnh hưởng đến tiến độ và phát sinh chi phí.
Sự khác biệt giữa shop drawing submittal và bản vẽ thiết kế chế tạo?
Shop drawing submittal là khái niệm chỉ toàn bộ quy trình nộp và phê duyệt, trong khi bản vẽ thiết kế chế tạo là nội dung bên trong hồ sơ đó.
Kết Luận
Hiểu rõ shop drawing submittal là gì giúp các kỹ sư, nhà thầu và chủ đầu tư vận hành dự án một cách trơn tru. Quy trình này không chỉ là thủ tục hành chính mà là cơ chế kiểm soát chất lượng quan trọng. Mỗi bên tham gia dự án cần nắm vững quy trình nộp, thời hạn và yêu cầu kỹ thuật. Đầu tư thời gian vào việc lập hồ sơ shop drawing submittal kỹ lưỡng sẽ giảm thiểu rủi ro, tiết kiệm chi phí và đảm bảo tiến độ công trình. Nhà thầu nên xem shop drawing submittal như một công cụ bảo vệ quyền lợi và nâng cao uy tín chuyên nghiệp trong ngành xây dựng.
