Trong lĩnh vực xây dựng và kiến trúc, thuật ngữ cantilever xuất hiện ngày càng phổ biến và trở thành một giải pháp kỹ thuật quan trọng. Vậy cantilever là gì? Đây là một cấu trúc dầm hoặc bản chịu lực chỉ được gắn cố định ở một đầu, đầu còn lại hoàn toàn tự do và không có giá đỡ bên dưới. Cơ chế chịu lực độc đáo này cho phép tạo ra những không gian vươn xa, không có cột chống, mở ra vô số khả năng thiết kế sáng tạo.
Hiểu rõ khái niệm cantilever không chỉ giúp các kỹ sư, kiến trúc sư áp dụng đúng kỹ thuật mà còn giúp chủ đầu tư, sinh viên ngành xây dựng nhận diện được ưu điểm và hạn chế của dạng kết cấu này. Trong bài viết này, chúng
Khái niệm và bản chất của cantilever
Cantilever là gì? Về mặt cơ học, cantilever (còn gọi là dầm công xôn) là một phần tử kết cấu được gắn chặt vào một gối đỡ duy nhất ở một đầu, trong khi đầu kia không được đỡ bởi bất kỳ cột, tường hay móng nào. Lực tác dụng lên phần tự do sẽ được truyền trở lại gối đỡ thông qua mô men uốn và lực cắt.
Nguyên lý hoạt động dựa trên sự cân bằng giữa tải trọng (trọng lượng bản thân, tải sử dụng, tải gió…) và khả năng chịu lực của vật liệu. Gối đỡ phải có đủ độ cứng và neo chặt để chống lại lực lật và mô men uốn. Các vật liệu thường dùng cho kết cấu cantilever là bê tông cốt thép, thép kết cấu, gỗ kỹ thuật hoặc nhôm.
Thành phần chính của một hệ cantilever
Gối đỡ (fixity): Liên kết cứng tại một đầu, có khả năng chịu mô men và lực cắt lớn.
Dầm hoặc bản công xôn: Phần kéo dài từ gối ra phía ngoài, chịu uốn.
Cốt thép chịu kéo: Trong bê tông cốt thép, thép được bố trí ở phía trên (vùng chịu kéo do uốn âm).
Liên kết neo: Các thanh thép hoặc bu-lông neo để truyền lực từ cantilever vào kết cấu chính.
Phân loại cantilever phổ biến trong xây dựng
Loại cantilever
Đặc điểm chính
Ví dụ ứng dụng
Cantilever đơn
Một đầu cố định, đầu kia tự do. Dạng cơ bản nhất.
Mái hiên, ban công nhà phố
Cantilever kép (double cantilever)
Có hai đầu tự do, gối đỡ ở giữa.
Cầu dầm công xôn, sân bay trên cao
Cantilever chịu tải trọng lớn
Sử dụng thép hình hoặc bê tông dự ứng lực để vươn xa
Khán đài sân vận động, cần cẩu tháp
Cantilever xoắn (spiral cantilever)
Hình dạng xoắn ốc, chịu lực uốn xoắn phức tạp
Cầu thang xoắn không cột, mái cong vươn
Phân biệt cantilever với dầm đơn giản
Nhiều người thắc mắc sự khác nhau giữa dầm cantilever và dầm đơn giản (simply supported beam). Dầm đơn giản có hai đầu được đỡ bởi gối tựa, chịu uốn dương (vùng kéo ở phía dưới) và không có mô men tại gối. Ngược lại, cantilever chỉ có một đầu cố định, chịu mô men âm lớn nhất tại gối (vùng kéo phía trên), và đầu kia không có phản lực. Sự khác biệt này dẫn đến cách bố trí cốt thép hoàn toàn khác nhau.
Lợi ích và hạn chế của kết cấu cantilever
Lợi ích nổi bật
Tối ưu không gian: Loại bỏ cột chống, tạo không gian mở rộng, thoáng đãng cho mặt tiền, ban công, sảnh.
Tính thẩm mỹ cao: Đường nét kiến trúc hiện đại, bay bổng, tạo dấu ấn riêng.
Tiết kiệm vật liệu: So với dầm có nhiều gối, cantilever có thể giảm khối lượng kết cấu nếu thiết kế tối ưu.
Linh hoạt trong thiết kế: Cho phép đưa các bộ phận vươn ra khỏi khối nhà chính như mái che, bảng hiệu, sân thượng.
Giải pháp cho địa hình khó: Thích hợp với đất nhỏ hẹp, mặt tiền giáp đường cần lùi công trình.
Hạn chế cần lưu ý
Mô men uốn lớn tại gối: Yêu cầu gối đỡ phải cực kỳ vững chắc, neo thép dày và bê tông cường độ cao.
Khả năng chịu tải hạn chế: So với dầm liên tục, cantilever chịu tải nhỏ hơn trên cùng một tiết diện, đặc biệt là với nhịp dài.
Biến dạng đàn hồi lớn: Độ võng đầu tự do thường lớn hơn, cần tính toán kiểm soát theo tiêu chuẩn.
Khó khăn trong thi công: Cần đà giáo, chống tạm tinh vi, đổ bê tông phải đảm bảo liên kết gối hoàn hảo.
Rủi ro phá hoại đột ngột: Nếu gối đỡ hoặc neo bị hỏng, toàn bộ cantilever có thể sập nhanh chóng (phá hoại dẻo kém).
Ứng dụng thực tế của cantilever trong đời sống
Kết cấu cantilever được ứng dụng rộng rãi trong nhiều lĩnh vực từ xây dựng dân dụng, công nghiệp đến cơ khí, hàng không.
Mái hiên, mái đón: Che mưa nắng cho lối vào mà không cần cột chống.
Sảnh thang máy ngoài trời: Trong các chung cư cao cấp, cantilever tạo cảm giác nhẹ nhàng, bay bổng.
Cantilever trong xây dựng cầu đường
Cầu dầm công xôn: Phương pháp thi công đúc hẫng (cantilever method) sử dụng rộng rãi cho cầu bê tông cốt thép dự ứng lực nhịp lớn như cầu Mỹ Thuận, cầu Nhật Tân.
Đường vượt trên cao: Các nhánh rẽ, cầu vượt đô thị thường áp dụng dầm cantilever để giảm số lượng trụ.
Cantilever trong công nghiệp và cơ khí
Cần cẩu tháp: Cần trục tháp xây dựng sử dụng nguyên lý cantilever để vươn xa và nâng vật nặng.

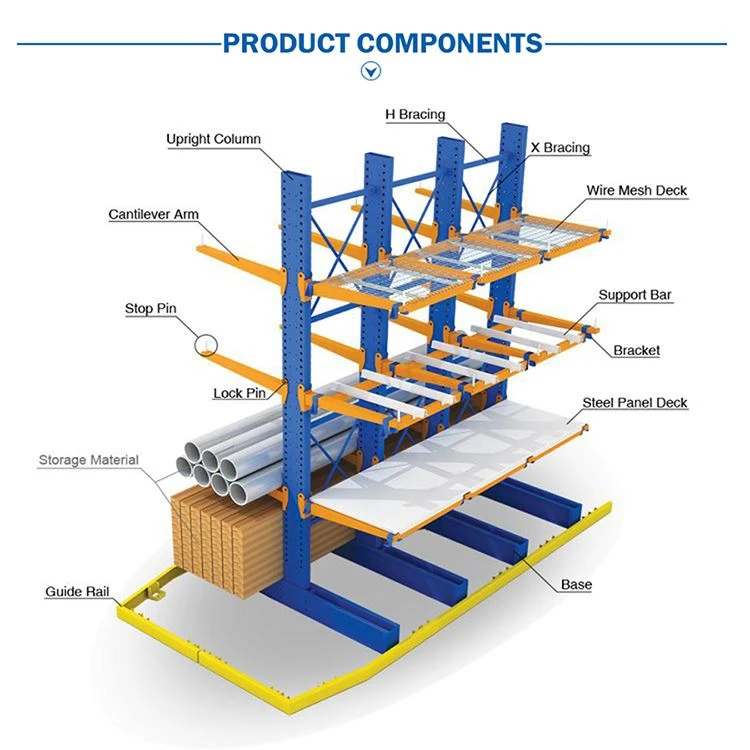

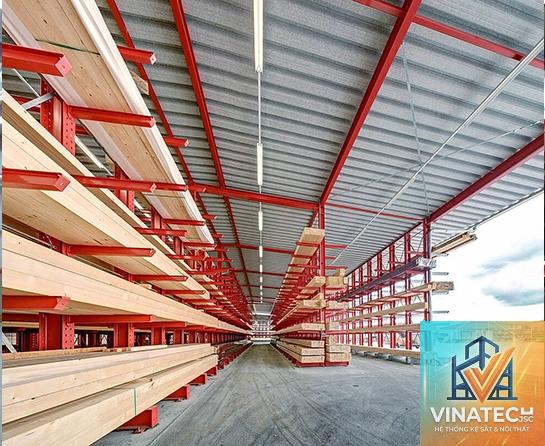

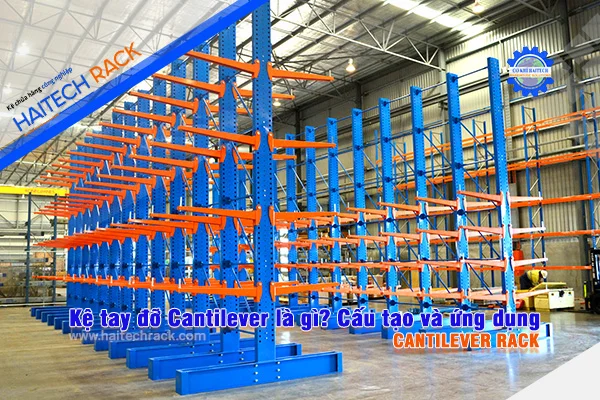

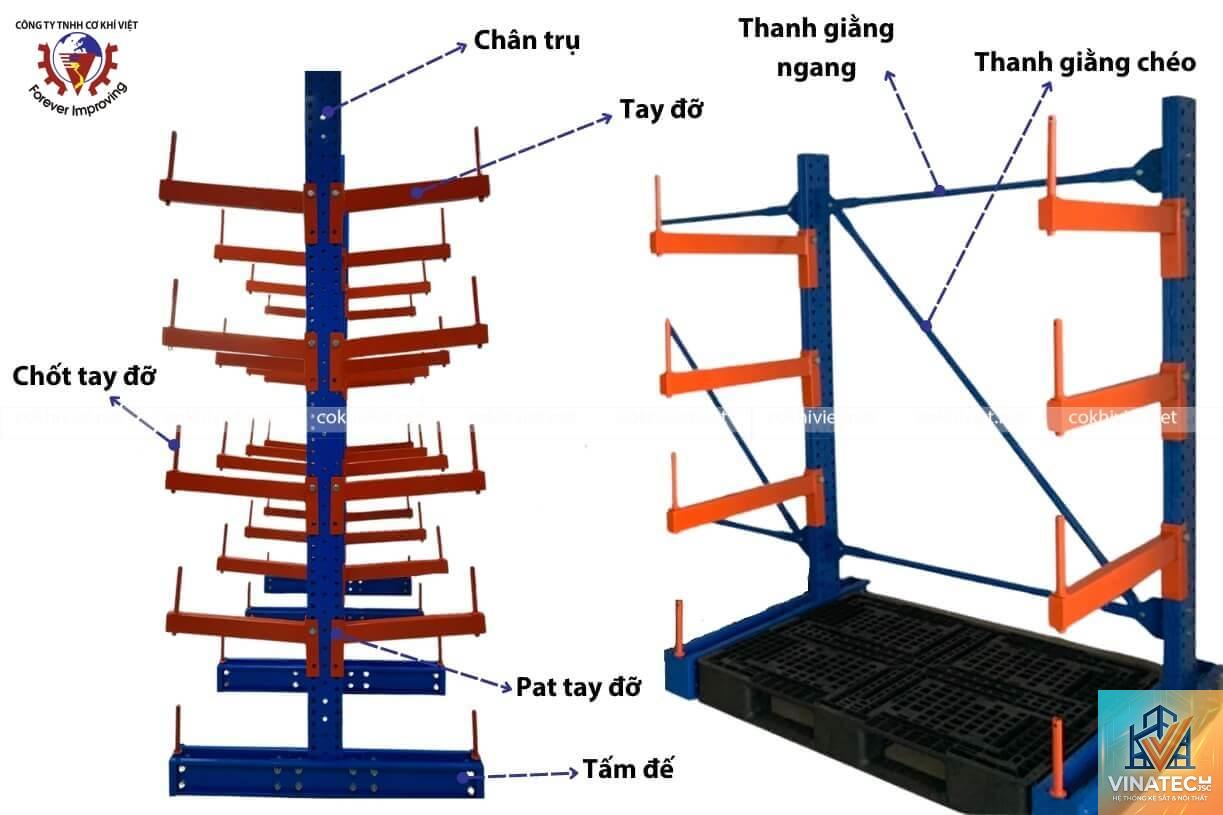

Giá kệ kho hàng: Kệ cantilever chuyên dùng chứa vật liệu dài (thép, ống, gỗ) không có cản trở trụ đứng.
Robot cánh tay: Trong tự động hóa, các cánh tay robot hoạt động như cantilever chịu tải trọng động.
Cantilever trong thiết kế nội thất
Kệ treo tường: Kệ để sách, trang trí được gắn một đầu vào tường, tạo vẻ nhẹ nhàng.
Bàn làm việc liền tường: Bàn cantilever không chân gây cản trở, phù hợp không gian nhỏ.
Cầu thang cantilever: Cầu thang xoắn hoặc thẳng với các bậc liên kết vào tường, không cần dầm thang bên dưới.
Cantilever trong các công trình đặc biệt
Khán đài sân vận động: Mái che không cột cho khán đài như sân vận động Mỹ Đình (Hà Nội) hay các sân vận động World Cup.
Nhà trên vách núi: Kiến trúc biệt thự treo mình trên sườn đồi, vươn ra khoảng không để ngắm cảnh.
Bể bơi vô cực: Một số resort thiết kế bể bơi cantilever vươn ra biển, tạo hiệu ứng hòa mình vào thiên nhiên.
Nguyên lý tính toán và thiết kế cantilever
Khi thiết kế một hệ cantilever, các kỹ sư phải xác định chính xác tải trọng tác dụng, biểu đồ mô men và lực cắt. Mô men uốn tại gối được tính bằng công thức: M = w × L²/2 (với tải phân bố đều w trên chiều dài L). Tại đầu tự do, mô men bằng 0, trong khi tại gối mô men đạt giá trị lớn nhất.
Yêu cầu về cốt thép trong cantilever bê tông
Do mô men uốn âm, vùng chịu kéo nằm ở phía trên của tiết diện. Vì vậy, cốt thép chịu lực chính phải được đặt ở phía trên (gần mặt trên của dầm hoặc bản). Đây là điểm khác biệt quan trọng so với dầm thông thường. Ngoài ra, cần bố trí thêm cốt thép cấu tạo chịu lực cắt và chống nứt do co ngót, nhiệt độ.
Kiểm soát độ võng
Độ võng tại đầu tự do của cantilever thường lớn hơn nhiều so với dầm có gối đỡ. Tiêu chuẩn Việt Nam (TCVN 5574-2018) quy định độ võng giới hạn dựa trên chiều dài nhịp và chức năng sử dụng. Để giảm độ võng, có thể tăng chiều cao tiết diện, sử dụng bê tông cường độ cao hoặc dự ứng lực.
Sai lầm thường gặp khi thiết kế và thi công cantilever
Bố trí cốt thép sai vị trí: Đặt thép chịu lực ở phía dưới thay vì phía trên, dẫn đến nứt và phá hoại.
Không tính đến tải trọng động: Các lực tác dụng như gió, động đất, rung động có thể gây phá hủy mỏi hoặc cộng hưởng.
Gối đỡ không đủ cường độ: Móng hoặc dầm chính yếu không chịu nổi mô men truyền vào, gây lật hoặc lún lệch.
Không dự phòng biến dạng nhiệt: Nhiệt độ thay đổi làm giãn nở, có thể tạo ứng suất phụ lớn trong cantilever dài.
Thiếu khe co giãn: Với cantilever dài hoặc liên kết với nhiều khối kết cấu, cần có khe để tránh nứt do co ngót.
Sử dụng tiết diện quá mảnh: Tiết diện nhỏ dẫn đến độ võng lớn và mất ổn định tổng thể.
Không kiểm tra ổn định lật: Công trình có cantilever vươn xa cần tính toán trọng tâm và mô men chống lật.
Lưu ý quan trọng khi triển khai kết cấu cantilever
Luôn thực hiện tính toán kết cấu bằng phần mềm chuyên dụng (Etabs, SAP2000, Safe) kết hợp với kiểm tra thủ công.
Đảm bảo liên kết neo thép đúng quy phạm, chiều dài neo và đường kính thép phải đủ để truyền lực.
Chú ý đến tải trọng thi công (bê tông tươi, đầm rung) vì giai đoạn chưa đủ cường độ dễ gây nứt gãy.
Sử dụng bê tông cường độ cao (C25 trở lên) cho các cantilever chịu lực lớn, kết hợp phụ gia siêu dẻo.
Bố trí hệ thống dự ứng lực nếu nhịp cantilever vượt quá 6–8 mét trong nhà dân dụng hoặc 15–20 mét trong cầu đường.
Kiểm tra điều kiện sử dụng: Độ võng cho phép, chống thấm vùng bản hở, xử lý nước mưa.
Tham khảo các tiêu chuẩn hiện hành như TCVN 5574-2018 (kết cấu bê tông cốt thép), TCVN 2737-2020 (tải trọng và tác động).
Câu hỏi thường gặp về cantilever
Cantilever khác gì với dầm console?
Trong kỹ thuật xây dựng, cantilever và console thường được dùng như nhau, chỉ cấu trúc một đầu cố định, đầu kia tự do. Tuy nhiên, trong kiến trúc, console có thể chỉ phần nhô ra như ban công hay mái đua.
Cantilever có thể vươn xa tối đa bao nhiêu mét?
Phụ thuộc vào vật liệu, tải trọng và điều kiện gối đỡ. Với nhà dân dụng bằng bê tông cốt thép, nhịp cantilever thường không quá 4–6 mét. Với cầu hoặc nhà công nghiệp sử dụng thép dự ứng lực, có thể đạt 50–80 mét (ví dụ cầu dây văng cũng áp dụng nguyên lý cantilever).
Khi nào nên chọn cantilever thay vì dầm có cột?
Nên chọn cantilever khi cần không gian mở không có cản trở, yêu cầu thẩm mỹ cao, hoặc địa hình hạn chế không thể đặt cột. Tuy nhiên, cần cân nhắc thêm chi phí gia cố gối đỡ và kiểm soát độ võng.
Cantilever có an toàn cho nhà ở không?
Có, nếu thiết kế và thi công đúng kỹ thuật. Rủi ro chỉ xảy ra khi tính toán sai tải trọng, bố trí cốt thép sai vị trí hoặc gối đỡ không đủ khả năng. Nên nhờ kỹ sư kết cấu có kinh nghiệm thiết kế để đảm bảo an toàn.
Chi phí xây dựng cantilever có cao hơn nhiều so với kết cấu thông thường không?
Chi phí có thể cao hơn 15–30% do yêu cầu cốt thép dày hơn, bê tông cường độ cao, và hệ thống chống tạm phức tạp. Nhưng lợi ích về không gian và thẩm mỹ thường bù đắp.
Kết luận
Khái niệm cantilever là gì đã được giải thích chi tiết từ bản chất cơ học, phân loại, ưu nhược điểm cho đến các ứng dụng thực tiễn. Đây là một giải pháp kết cấu mạnh mẽ, mang lại vẻ đẹp hiện đại và tối ưu không gian, nhưng đòi hỏi kiến thức chuyên môn sâu và sự tỉ mỉ trong thiết kế, thi công.
Nếu bạn đang có dự án xây dựng cần đến yếu tố cantilever, hãy tìm đến các kỹ sư kết cấu giàu kinh nghiệm, thực hiện mô phỏng và tính toán kỹ lưỡng. Một cantilever được thiết kế đúng sẽ là điểm nhấn bền vững cho công trình trong nhiều thập kỷ. Đừng quên cập nhật các tiêu chuẩn mới nhất và công nghệ vật liệu tiên tiến để nâng cao hiệu quả và tuổi thọ cho kết cấu.
