Trong thế giới nội thất hiện đại, sự vận hành trơn tru của từng ngăn kéo, cánh tủ là yếu tố quyết định trải nghiệm sử dụng. Nếu bạn đang tìm kiếm một hệ thống trượt đáp ứng tiêu chuẩn khắt khe về độ bền, sự êm ái và tải trọng, thì không thể bỏ qua cái tên Quadro. Vậy quadro ray trượt là gì mà lại được giới chuyên môn và người tiêu dùng đánh giá cao đến vậy? Bài viết này sẽ giải mã chi tiết từ A đến Z về dòng ray trượt cao cấp này, giúp bạn hiểu rõ bản chất, phân loại và ứng dụng thực tế trong không gian sống của mình.
Quadro ray trượt không phải là một loại ray trượt thông thường. Đây là dòng sản phẩm ray trượt ngăn kéo cao cấp thuộc thương hiệu Quadro của tập đoàn Salice – một trong những nhà sản xuất phụ kiện nội thất hàng đầu thế giới đến từ Ý. Về bản chất, quadro ray trượt là hệ thống ray trượt bi (ball bearing slides) được thiết kế với cơ cấu 4 bi thép không gỉ ở mỗi tầng, giúp phân bổ lực đều và tạo ra hành trình trượt siêu mượt, gần như không có tiếng ồn.
Từ khóa “quadro” trong tên gọi bắt nguồn từ cấu trúc bốn điểm tiếp xúc đặc trưng. Khác với các dòng ray trượt 2 bi hay 3 bi thông thường, ray trượt Quadro có hai hàng bi thép ở hai bên thanh ray, mỗi hàng hai viên bi, tạo thành bốn điểm tựa vững chắc. Thiết kế này giúp tăng khả năng chịu tải lên đến 30-40% so với ray trượt thông thường cùng kích thước, đồng thời triệt tiêu hiện tượng rung lắc ngang khi kéo ngăn kéo chứa vật nặng.
Điểm đặc biệt nhất của quadra ray trượt là công nghệ giảm chấn thủy lực tích hợp ở giai đoạn cuối hành trình đóng. Khi bạn đẩy ngăn kéo vào, hệ thống piston thủy lực sẽ tự động kích hoạt, kéo ngăn kéo từ từ và khép lại một cách nhẹ nhàng, không gây tiếng động va chạm. Đây là yếu tố làm nên sự khác biệt lớn giữa dòng sản phẩm cao cấp này và các loại ray trượt thường.
Phân Loại Chi Tiết Các Dòng Quadro Ray Trượt
Trên thị trường hiện nay, quadro ray trượt được phân chia thành nhiều dòng sản phẩm khác nhau, đáp ứng từng nhu cầu sử dụng cụ thể. Việc nắm rõ các phân loại này giúp bạn chọn đúng sản phẩm cho tủ bếp, tủ quần áo hay tủ tài liệu.
Phân Loại Theo Cơ Chế Đóng Mở
Ray trượt Quadro tiêu chuẩn: Có cơ chế đóng im lìm (soft-closing) với giảm chấn thủy lực ở cuối hành trình. Khi đẩy, ngăn kéo tự động khép lại nhẹ nhàng.
Ray trượt Quadro push-open: Tích hợp cơ chế đẩy mở (touch-open), cho phép mở ngăn kéo chỉ bằng một lực nhẹ tác động vào mặt trước. Dòng này phù hợp với tủ bếp không có tay nắm.
Ray trượt Quadro full extension: Cho phép kéo ngăn kéo ra toàn bộ chiều dài, mang lại khả năng tiếp cận tối đa toàn bộ không gian bên trong.

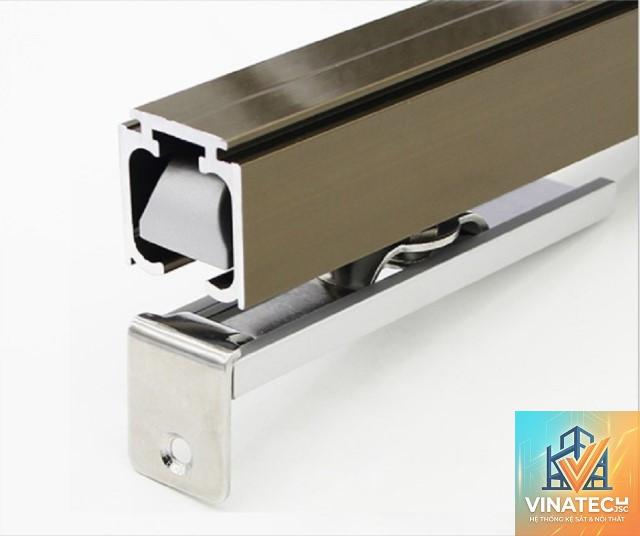

Ray trượt Quadro cửa kéo: Dành riêng cho cửa tủ dạng kéo (dùng cho tủ quần áo cao), có khả năng chịu tải lớn và vận hành êm ái trên suốt chiều dài.
Phân Loại Theo Tải Trọng
Mỗi dòng quadro ray trượt được thiết kế với mức tải trọng định mức khác nhau, từ 30kg đến 100kg. Bảng dưới đây giúp bạn hình dung rõ hơn:
Dòng sản phẩm
Tải trọng tối đa (kg)
Ứng dụng điển hình
Quadro 30
30 kg
Ngăn kéo nhỏ trong bếp, ngăn kéo bàn làm việc
Quadro 50
50 kg
Ngăn kéo tủ bếp cỡ vừa, tủ quần áo
Quadro 70
70 kg
Ngăn kéo lớn chứa nồi, xoong, chảo
Quadro 100
100 kg
Ngăn kéo tủ tài liệu nặng, tủ đồ nghề
Phân Loại Theo Cấu Tạo Thanh Ray

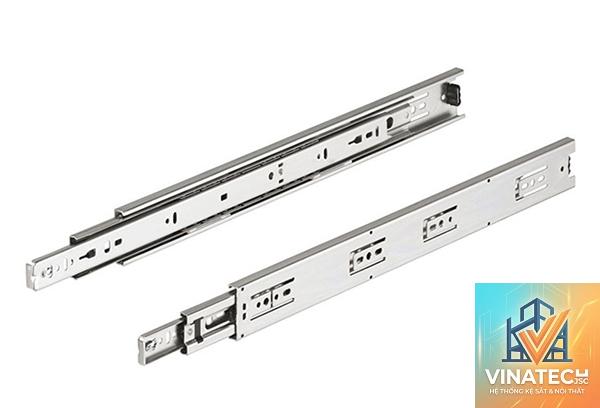

Ray trượt 3 tầng: Phổ biến nhất, có ba thanh ray lồng vào nhau, cho phép kéo toàn bộ ngăn kéo.
Ray trượt 2 tầng: Có hai thanh ray, thường dùng cho ngăn kéo nhỏ, yêu cầu trượt một phần.

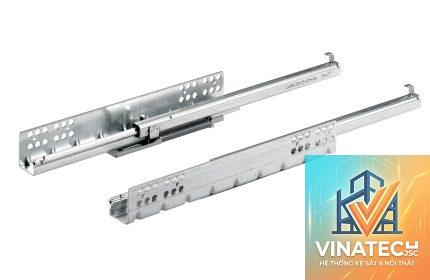

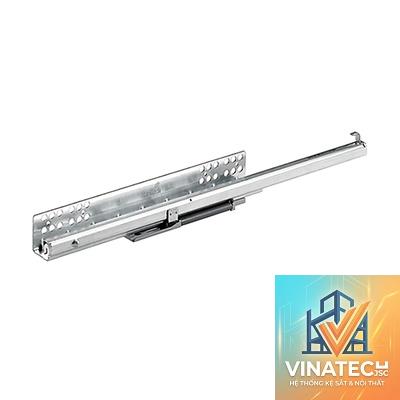

Ray trượt âm – ẩn: Được thiết kế nằm ẩn dưới đáy ngăn kéo, không lộ ra ngoài, giúp thẩm mỹ tủ cao cấp hơn.
Ray trượt cạnh: Lắp vào hai bên hông ngăn kéo, phù hợp với kết cấu tủ gỗ truyền thống.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Quadro Ray Trượt
Để hiểu sâu hơn quadro ray trượt là gì, chúng ta cần mổ xẻ cấu tạo bên trong của nó. Mỗi bộ quadro gồm 4 thành phần chính:
Thanh ray ngoài: Gắn cố định vào thân tủ, có lỗ và vít để bắt chặt.
Thanh ray trong: Gắn vào hông hoặc đáy ngăn kéo, di chuyển cùng ngăn kéo.
Thanh ray giữa: Nằm giữa hai thanh ray ngoài và trong, chứa các viên bi thép. Hệ thống 4 bi thép trên mỗi bên giúp giảm ma sát tối đa.
Hệ thống piston giảm chấn thủy lực: Tích hợp trong thân ray, chứa dầu silicon và lò xo. Khi ngăn kéo được đẩy vào khoảng 50-70mm cuối, piston bị nén và đẩy dầu qua các van nhỏ, tạo lực cản từ từ.
Nguyên lý hoạt động rất đơn giản: Khi kéo ngăn kéo, các viên bi lăn trên rãnh, tạo ra chuyển động trượt với ma sát cực thấp. Khi đóng, ở giai đoạn cuối, piston thủy lực được kích hoạt, biến chuyển động đột ngột thành chuyển động chậm dần đều, đưa ngăn kéo trở về vị trí ban đầu mà không gây tiếng ồn. Lực giảm chấn được thiết kế linh hoạt, có thể điều chỉnh thông qua một vít nhỏ trên thân piston để phù hợp với trọng lượng ngăn kéo.
Lợi Ích Vượt Trội Của Quadro Ray Trượt So Với Các Loại Ray Trượt Thông Thường
Độ Êm Ái Và Không Tiếng Ồn
Điểm đầu tiên mà bất kỳ ai cũng nhận ra khi sử dụng quadro ray trượt là sự êm ái tuyệt đối. Việc sử dụng bi thép chính xác kết hợp với đường rãnh gia công CNC giúp loại bỏ gần như hoàn toàn tiếng kêu lạch cạch khi kéo đóng. Đặc biệt, công nghệ giảm chấn thủy lực tạo ra âm thanh đóng rất nhẹ, tạo cảm giác cao cấp và sang trọng trong không gian yên tĩnh như phòng ngủ, phòng làm việc.
Khả Năng Chịu Tải Lớn
Nhờ cấu trúc 4 bi thép, mỗi bộ ray trượt Quadro có thể chịu tải trọng lớn hơn 20-30% so với ray trượt thông thường cùng chiều dài. Một ngăn kéo dài 450mm có thể chứa đến 50kg đồ mà vẫn trượt êm, không bị võng hay biến dạng thanh ray. Điều này cực kỳ quan trọng trong tủ bếp khi phải chứa nhiều nồi niêu, chén đĩa nặng.
Độ Bền Vượt Thời Gian
Quadro ray trượt được sản xuất từ thép tấm cán nguội dày 1.2mm đến 1.5mm, phủ lớp mạ kẽm chống gỉ hoặc sơn tĩnh điện. Các viên bi thép được xử lý nhiệt đặc biệt, có độ cứng lên đến 65 HRC. Theo nhà sản xuất, mỗi bộ ray trượt Quadro trải qua ít nhất 80.000 chu kỳ đóng mở trong điều kiện thử nghiệm, tương đương 20-30 năm sử dụng.
Thiết Kế Tinh Gọn Và Thẩm Mỹ
Các dòng ray trượt âm của Quadro có độ dày chỉ 15-20mm, có thể lắp đặt hoàn toàn bên dưới đáy ngăn kéo, giúp tiết kiệm không gian và tạo vẻ ngoài sạch đẹp cho tủ. Đặc biệt, dòng sản phẩm tích hợp cơ chế đẩy mở giúp loại bỏ hoàn toàn tay nắm, mang lại thiết kế liền mạch, tối giản nhưng không kém phần sang trọng.
Hạn Chế Cần Biết Khi Sử Dụng Quadro Ray Trượt
Không có sản phẩm nào là hoàn hảo tuyệt đối. Quadro ray trượt cũng tồn tại một số nhược điểm mà người dùng cần cân nhắc:
Chi phí cao hơn: So với ray trượt thương hiệu Việt Nam hoặc Trung Quốc, giá của quadro ray trượt thường đắt gấp 2-3 lần. Một bộ ray trượt Quadro dài 400mm có giá dao động từ 350.000 – 650.000 VNĐ, trong khi ray thường chỉ 150.000 – 200.000 VNĐ.
Yêu cầu lắp đặt chính xác: Do độ chính xác cao, nếu tủ không được làm bằng máy CNC hoặc lắp đặt sai kỹ thuật, ray trượt có thể bị lệch, gây kẹt hoặc mất tác dụng giảm chấn. Cần có thợ mộc lành nghề để lắp đặt.
Bảo trì phức tạp hơn: Hệ thống piston thủy lực bên trong là bộ phận dễ hỏng hóc nhất khi gặp va đập mạnh. Nếu bị rò rỉ dầu, cần thay mới cả bộ ray, không thể sửa chữa riêng piston.
So Sánh Quadro Ray Trượt Với Các Dòng Ray Trượt Khác
Để có cái nhìn toàn diện, hãy so sánh quadro ray trượt với hai dòng sản phẩm phổ biến khác trên thị trường: ray trượt bi thường (2 bi) và ray trượt rời (telescopic slide).
Tiêu chí
Quadro Ray Trượt
Ray Trượt Bi Thường
Ray Trượt Rời
Số viên bi/tầng
4 bi
2 bi
2 bi hoặc 3 bi
Độ êm trượt
Cực êm, không tiếng ồn
Khá êm, có tiếng nhẹ
Trung bình, dễ phát ra tiếng kêu
Giảm chấn thủy lực
Có, tiêu chuẩn
Không (phải mua riêng)
Thường không
Tải trọng tối đa (cùng chiều dài 450mm)
50 – 70 kg
30 – 40 kg
40 – 50 kg
Tuổi thọ (chu kỳ)
80.000 – 100.000
40.000 – 60.000
20.000 – 30.000
Giá tham khảo (bộ dài 400mm)
400.000 – 650.000 VNĐ
150.000 – 250.000 VNĐ
80.000 – 120.000 VNĐ
Ứng Dụng Thực Tế Của Quadro Ray Trượt Trong Nội Thất
Nhờ những ưu điểm vượt trội, quadro ray trượt được ứng dụng rộng rãi trong nhiều hạng mục nội thất cao cấp:
Tủ bếp thông minh: Ngăn kéo đựng nồi, xoong, gia vị, đồ khô. Ray trượt Quadro giúp kéo toàn bộ ngăn kéo ra, dễ dàng lấy đồ ở phía trong cùng.
Tủ quần áo âm tường: Các ngăn kéo lớn chứa quần áo gấp, đồ lót. Công nghệ soft-closing giúp đóng êm, không làm hỏng bản lề theo thời gian.
Bàn làm việc tại nhà: Ngăn kéo tài liệu, thiết bị văn phòng. Độ êm và chịu tải giúp bảo vệ giấy tờ khỏi bị xô lệch.
Tủ trưng bày đồ cổ, mỹ nghệ: Ray trượt giúp kéo kính ra một cách mượt mà, an toàn.
Tủ dụng cụ trong garage: Chịu tải nặng lên đến 70-100kg để đựng máy móc, dụng cụ sửa chữa.
Hướng Dẫn Chọn Mua Quadro Ray Trượt Phù Hợp
Việc chọn đúng loại quadro ray trượt quyết định đến sự hài lòng sau này. Chọn dòng Quadro có tải trọng lớn hơn 10-15% so với con số ước tính.
Đo chiều dài ngăn kéo: Chiều dài ray trượt thường có sẵn các kích thước: 300mm, 350mm, 400mm, 450mm, 500mm, 550mm. Nên chọn ray dài tương ứng với chiều sâu của ngăn kéo.
Chọn cơ chế đóng mở: Nếu tủ có tay nắm, chọn soft-closing. Nếu muốn thiết kế liền mạch, chọn push-open. Lưu ý push-open yêu cầu một khoảng cách lắp đặt nhỏ phía trước ngăn kéo.
Kiểm tra phụ kiện đi kèm: Đảm bảo bộ sản phẩm có đầy đủ: 2 thanh ray trái/phải, vít bắt, ốc định vị và hướng dẫn lắp đặt.
Lựa chọn nhà phân phối chính hãng: Tránh mua phải hàng nhái, hàng giả. Các đại lý ủy quyền của Quadro tại Việt Nam có giấy chứng nhận rõ ràng.
Sai Lầm Thường Gặp Khi Lắp Đặt Quadro Ray Trượt Và Cách Tránh
Lắp lệch một bên: Khi hai thanh ray không song song, ngăn kéo sẽ bị kẹt hoặc trượt không đều. Cách tránh: dùng thước đo chéo hoặc đồ gá chuyên dụng để căn chỉnh chính xác.
Bắt vít quá chặt hoặc quá lỏng: Vít quá chặt làm biến dạng lỗ, vít quá lỏng gây rung lung lay. Dùng cờ lê lực với mô-men xoắn phù hợp (khoảng 2-3 Nm).
Không kiểm tra độ cân bằng của ngăn kéo: Ngăn kéo bị nghiêng sẽ làm giảm hiệu quả giảm chấn. Luôn kiểm tra bằng nivô sau khi lắp.
Quên lắp chụp bảo vệ đầu piston: Các đầu piston rất dễ bị bụi bẩn bám vào, làm giảm tuổi thọ. Nên lắp đầy đủ chụp cao su theo hướng dẫn.
Lưu Ý Quan Trọng Khi Bảo Quản Và Sử Dụng Quadro Ray Trượt
Không dùng lực quá mạnh để đóng ngăn kéo, đặc biệt là khi ngăn kéo đang ở vị trí mở hoàn toàn.
Tránh để nước hoặc hóa chất mạnh (axit, kiềm) tiếp xúc trực tiếp với thân ray, vì có thể ăn mòn lớp mạ kẽm.
Định kỳ 6 tháng/lần, lau sạch bụi bẩn trên thanh ray bằng vải mềm và tra một lớp dầu bôi trơn silicon để giữ độ trơn tru.
Khi thấy hiện tượng trượt nặng, kêu lạch cạch hoặc giảm chấn yếu, cần kiểm tra ngay và thay thế nếu cần. Không cố sử dụng khi ray đã hỏng.
Nếu ngăn kéo rơi ra khỏi ray, không được cố đẩy vào, cần tháo hẳn ra và lắp lại từ đầu.
Câu Hỏi Thường Gặp Về Quadro Ray Trượt
Quadro ray trượt có thể lắp cho tủ gỗ công nghiệp MDF được không?
Hoàn toàn được. Tuy nhiên cần đảm bảo mặt tủ đủ dày (tối thiểu 16mm) và sử dụng vít bắt chuyên dụng có ren xoắn sâu để giữ chặt. Với gỗ MDF, nên khoan mồi trước để tránh nứt.
Làm thế nào để phân biệt quadro ray trượt chính hãng và hàng nhái?
Quadro chính hãng có logo Salice và dòng chữ Quadro được khắc laser tinh xảo trên thân. Bề mặt thân ray nhẵn bóng, không gồ ghề. Các con lăn bi có màu đen bóng, chạy trơn tru không kẹt. Hàng nhái thường có vết hàn thô, sơn không đều và dễ bị trầy xước.
Quadro ray trượt có thể thay thế được cho ray trượt cũ của tủ không?
Có thể, nhưng cần đo chính xác khoảng cách các lỗ vít trên thân tủ. Nếu không trùng khớp, cần khoan lỗ mới. Tốt nhất là thay cả bộ ray mới thay vì chỉ thay một bên. Cũng cần kiểm tra độ dày ngăn kéo vì Quadro có yêu cầu khe hở lắp đặt cụ thể (thường 12-14mm mỗi bên).
Tại sao ngăn kéo sử dụng quadro ray trượt lại bị lắc ngang?
Nguyên nhân chính là do ray trượt không được cố định chặt vào thân tủ hoặc do ngăn kéo quá rộng so với khoảng cách ray. Cần kiểm tra lại các ốc vít và đảm bảo hai thanh ray được lắp song song với nhau. Nếu vẫn bị lắc, có thể ngăn kéo đã vượt quá tải trọng thiết kế.
Tuổi thọ trung bình của quadro ray trượt là bao nhiêu năm?
Với điều kiện sử dụng bình thường trong gia đình, mỗi ngày đóng mở 5-10 lần, tuổi thọ của quadro ray trượt có thể đạt từ 15 đến 30 năm. Các dòng cao cấp hơn có thể lên đến 50 năm.
Kết Luận
Không phải ngẫu nhiên mà quadro ray trượt trở thành lựa chọn hàng đầu trong các công trình nội thất cao cấp. Với thiết kế 4 bi thép vượt trội, công nghệ giảm chấn thủy lực êm ái và độ bền vượt thời gian, sản phẩm này thực sự xứng đáng với chi phí đầu tư ban đầu. Hiểu rõ quadro ray trượt là gì giúp bạn đưa ra quyết định sáng suốt khi thiết kế tủ bếp, tủ quần áo hay bất kỳ không gian lưu trữ nào. Hãy ưu tiên mua hàng chính hãng, lắp đặt đúng kỹ thuật để tận hưởng trải nghiệm trượt êm ái kéo dài suốt nhiều thập kỷ. Đây không chỉ là một phụ kiện, mà là đầu tư cho sự tiện nghi và sang trọng của ngôi nhà bạn.
