Trong lĩnh vực thiết kế đồ họa và in ấn kỹ thuật, đặc biệt là với phần mềm AutoCAD, thuật ngữ plot style là gì luôn là câu hỏi mà nhiều người mới tìm hiểu thường gặp. Plot style, hay còn gọi là kiểu in, đóng vai trò quyết định đến chất lượng bản vẽ đầu ra, giúp kiểm soát màu sắc, độ dày nét và các thuộc tính hiển thị khác khi in ấn. Bài viết này sẽ giải thích một cách toàn diện về plot style, từ khái niệm cơ bản, phân loại, cách thiết lập cho đến những sai lầm thường gặp và cách khắc phục.
Plot style là một tập hợp các quy tắc được định nghĩa sẵn trong AutoCAD, cho phép người dùng kiểm soát cách các đối tượng trong bản vẽ xuất hiện khi in ra giấy hoặc xuất ra file PDF. Thay vì phải thay đổi từng thuộc tính của từng đối tượng (màu sắc, kiểu nét, độ dày nét), plot style giúp bạn áp dụng một loạt các thay đổi một cách tự động và nhất quán.
Bản chất của plot style là một bảng ánh xạ (mapping table) liên kết màu sắc hoặc tên đối tượng trong bản vẽ với các thuộc tính in ấn tương ứng. Điều này đặc biệt hữu ích trong các bản vẽ kỹ thuật, nơi các lớp đối tượng khác nhau (tường, cửa, ký hiệu, kích thước) cần được in với các nét vẽ và màu sắc khác nhau để dễ phân biệt.
Phân Loại Plot Style: CTB và STB
Trong AutoCAD, tồn tại hai loại plot style chính: Color-Dependent Plot Style (dạng file.ctb) và Named Plot Style (dạng file.stb). Mỗi loại có cách hoạt động và ứng dụng riêng biệt.
1. Color-Dependent Plot Style (CTB)
Đây là loại plot style truyền thống và phổ biến nhất, đặc biệt trong các môi trường làm việc theo tiêu chuẩn Mỹ và nhiều nước châu Á. Đặc điểm chính là nó dựa vào màu sắc của đối tượng trong bản vẽ (sử dụng bảng màu Index Color từ 1 đến 255) để quyết định cách in.
Mỗi màu trong bản vẽ sẽ được gán một thuộc tính in cụ thể (màu in, độ dày nét, kiểu nét).
Khi bạn vẽ một đường có màu đỏ (index color 1), nó sẽ tự động in với độ dày nét 0.25mm và màu đen, nếu
Nguyên nhân có thể do trong plot style,
Đối với STB, bạn tạo một plot style mới, đặt tên và gán các thuộc tính tùy chỉnh, sau đó gán cho các đối tượng thông qua Layer Properties Manager hoặc Properties Palette. Với CTB, bạn phải đổi màu của đối tượng sang màu khác và thiết lập riêng cho màu đó.
Plot style có ảnh hưởng đến file không?
Plot style không làm thay đổi dữ liệu bản vẽ gốc. Nó chỉ thay đổi cách bản vẽ được xuất ra. Bạn luôn có thể quay lại trạng thái ban đầu bằng cách chọn plot style “None”.
Có cần copy file plot style vào thư mục mỗi khi cài AutoCAD mới không?

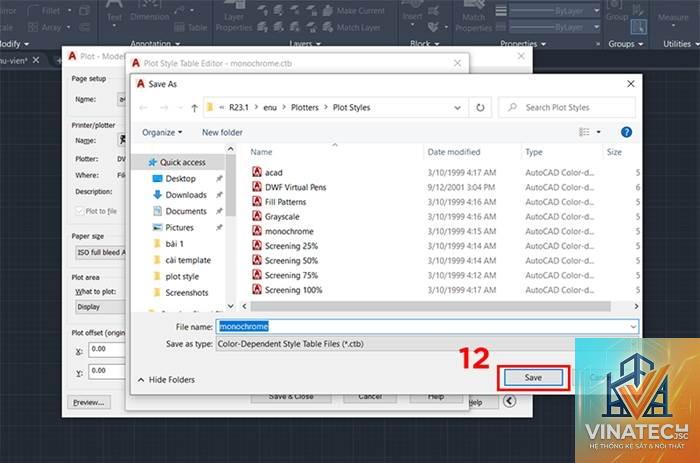

Có, bạn nên sao chép file CTB/STB từ bản cài cũ vào thư mục Plot Styles của bản cài mới (thường nằm trong thư mục C:UsersTênUserAppDataRoamingAutodeskAutoCAD 20xxRxxenuPlot Styles).
Lưu Ý Quan Trọng Khi Làm Việc Với Plot Style
Để tránh các rắc rối không đáng có, hãy ghi nhớ những điểm sau:
Luôn đặt tên file plot style có quy tắc: Ví dụ: CTB_CompanyName_Nam2024.ctb. Điều này giúp quản lý dễ dàng khi có nhiều phiên bản.

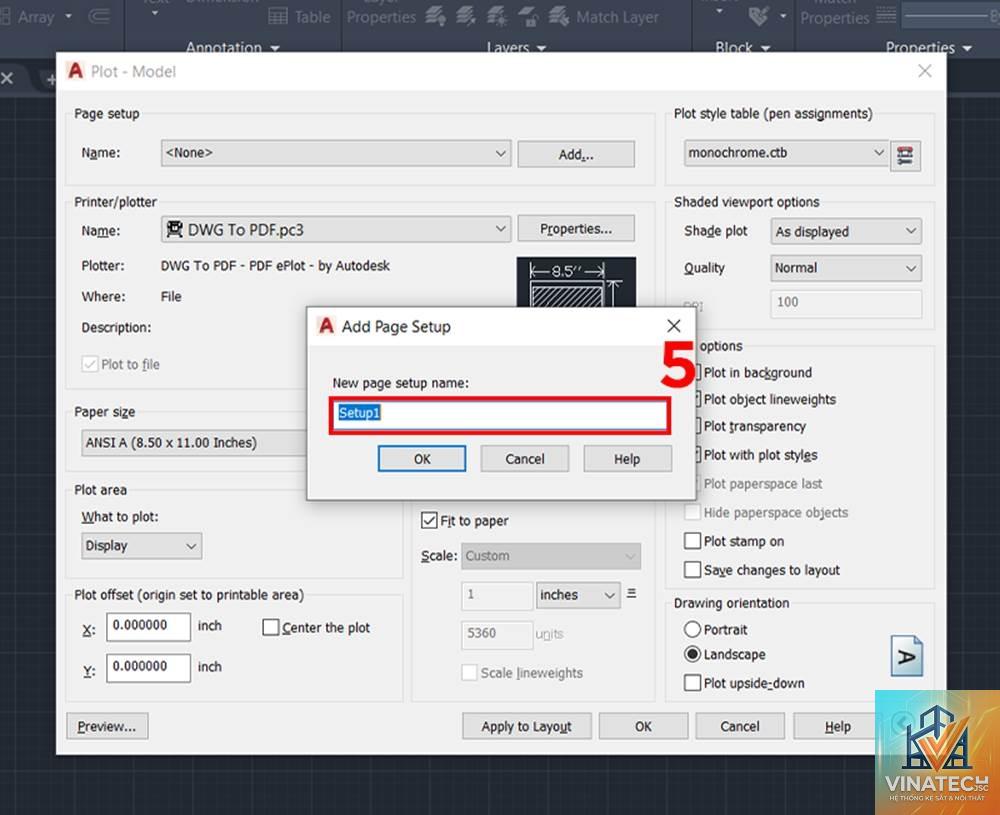

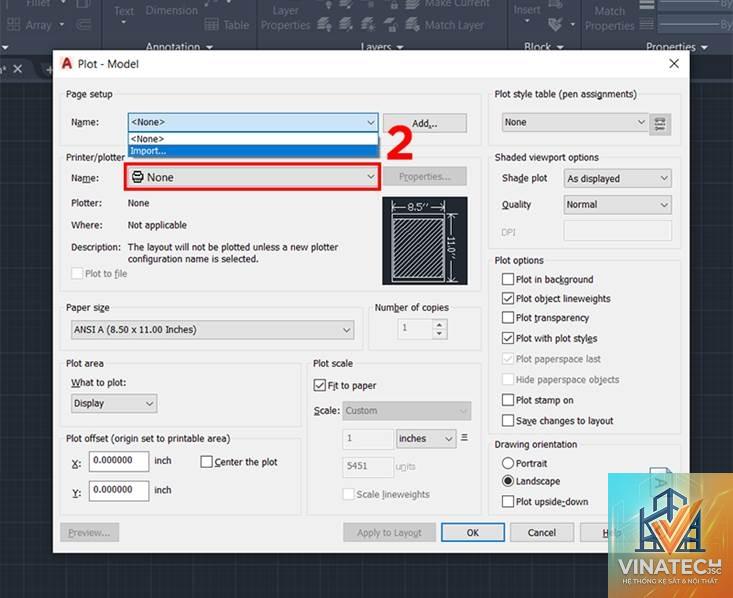

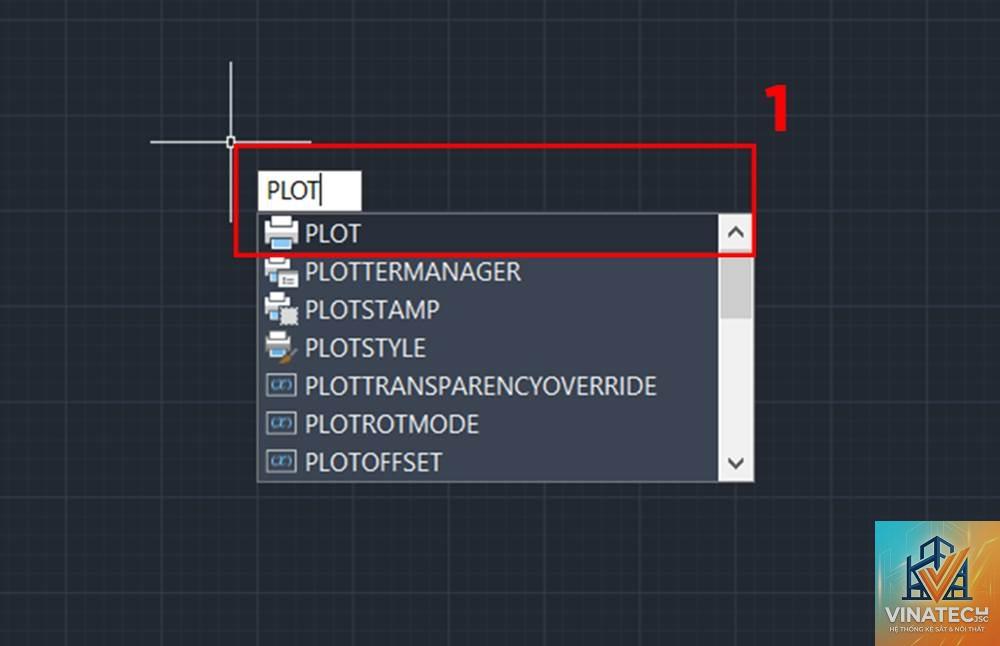

Kiểm tra plot preview trước khi in: AutoCAD hiển thị Preview trong hộp thoại Plot. Hãy dành 10 giây để kiểm tra xem mọi thứ đã đúng chưa.
Đối với bản vẽ dùng CTB, hãy cố gắng sử dụng bảng màu chuẩn (ACI): Tránh dùng màu True Color hoặc Color Book vì chúng không được ánh xạ trong CTB.
Gửi kèm file plot style khi trao đổi bản vẽ: Để đối tác có thể in đúng, bạn nên đính kèm file.ctb hoặc.stb vào email hoặc nén chung với file.dwg.
Sử dụng lệnh ETRANSMIT: Lệnh này sẽ tự động thu thập tất cả các file phụ thuộc, bao gồm plot style, font chữ, xref, giúp bạn gửi bản vẽ một cách hoàn chỉnh.
Backup lại file plot style gốc: Đề phòng trường hợp bạn vô tình chỉnh sửa sai, có một file backup sẽ giúp khôi phục nhanh chóng.
Kết Luận
Plot style không phải là một khái niệm xa lạ trong AutoCAD, nhưng để hiểu và sử dụng thành thạo, bạn cần có sự đầu tư thời gian thực hành. Dù bạn chọn làm việc với CTB hay STB, việc nắm vững plot style sẽ giúp nâng cao chất lượng bản vẽ, tiết kiệm thời gian thể hiện và tạo ấn tượng chuyên nghiệp với khách hàng hay đối tác.
Hiểu được plot style là gì và cách vận hành nó chính là chìa khóa để bạn kiểm soát hoàn toàn sản phẩm đầu ra của mình. Hãy bắt đầu từ việc chỉnh sửa một file CTB có sẵn, thử nghiệm với các lineweight khác nhau, và dần dần xây dựng cho mình một thư viện plot style riêng phù hợp với công việc. Khi đã quen, bạn sẽ thấy việc thiết lập plot style trở nên trực quan và nhanh chóng, giúp bạn tập trung hơn vào nội dung thiết kế thay vì loay hoay với các vấn đề in ấn.
