Trong lĩnh vực thiết kế kỹ thuật, kiến trúc và đồ họa, lineweight (độ dày nét vẽ) đóng vai trò quyết định đến tính chính xác và thẩm mỹ của bản vẽ. Lineweight là gì mà lại quan trọng đến vậy? Đây là thuật ngữ chỉ độ dày của các đường nét trên bản vẽ kỹ thuật, được đo bằng milimet (mm) hoặc điểm (pt). Mỗi lineweight mang một ý nghĩa riêng, giúp phân biệt các loại đường như đường bao thấy, đường khuất, đường tâm hay đường kích thước. Hiểu rõ lineweight không chỉ giúp bạn đọc và tạo bản vẽ chuẩn xác mà còn tối ưu quy trình sản xuất và in ấn.
Lineweight, hay còn gọi là độ dày nét vẽ, là một trong những yếu tố cơ bản của bản vẽ kỹ thuật. Nó quy định độ đậm nhạt của từng đường nét, qua đó truyền tải thông tin về hình dạng, kích thước và cấu trúc của đối tượng. Trong các phần mềm CAD như AutoCAD, SolidWorks, Revit, lineweight được kiểm soát thông qua lớp (layer) hoặc thuộc tính đối tượng.
Trong thực tế, mỗi loại đường trên bản vẽ đều có một độ dày tiêu chuẩn nhất định. Ví dụ, đường bao thấy (visible line) thường có lineweight lớn nhất, từ 0.35mm đến 0.7mm, trong khi đường khuất (hidden line) và đường tâm (center line) có độ dày nhỏ hơn, thường từ 0.18mm đến 0.25mm. Sự phân biệt này giúp người đọc bản vẽ dễ dàng nhận biết các phần tử quan trọng và thứ tự ưu tiên của chúng.
Bản chất kỹ thuật của lineweight
Lineweight không đơn thuần là độ dày vật lý của nét vẽ trên giấy. Trong môi trường kỹ thuật số, nó là một giá trị số được gán cho từng đối tượng hoặc lớp, quyết định độ rộng của nét khi hiển thị trên màn hình hoặc khi in ấn. Giá trị này thường được thiết lập theo tiêu chuẩn quốc tế như ISO 128 hoặc TCVN 7583.
Các hệ thống CAD hiện đại cho phép tùy chỉnh lineweight một cách linh hoạt. Người dùng có thể đặt độ dày tuyệt đối (ví dụ 0.5mm) hoặc tương đối (theo tỷ lệ bản vẽ). Điều này đặc biệt quan trọng khi bản vẽ được xuất ra nhiều định dạng khác nhau, đảm bảo tính đồng nhất cho dù in trên khổ A4 hay A0.
Để đảm bảo tính thống nhất trong thiết kế và sản xuất, các tiêu chuẩn kỹ thuật đã quy định rõ các cấp độ lineweight.
Loại đường
Lineweight (mm)
Mục đích sử dụng
Đường bao thấy
0.35 – 0.7
Hiển thị các cạnh và đường viền có thể nhìn thấy
Đường khuất
0.18 – 0.25
Thể hiện các cạnh bị che khuất
Đường tâm
0.18 – 0.25
Xác định trục đối xứng, tâm hình tròn
Đường kích thước
0.18 – 0.25
Dùng cho đường gióng, đường kích thước
Đường cắt
0.35 – 0.5
Đánh dấu vị trí mặt cắt
Đường đứt đoạn
0.18 – 0.25
Thể hiện đường biên giới hạn
Các giá trị trên có thể dao động tùy theo quy chuẩn của từng quốc gia hoặc ngành công nghiệp. Tuy nhiên, việc tuân thủ một hệ thống lineweight thống nhất là yếu tố then chốt để đảm bảo bản vẽ dễ đọc và chuyên nghiệp.
Lineweight trong AutoCAD và các phần mềm CAD

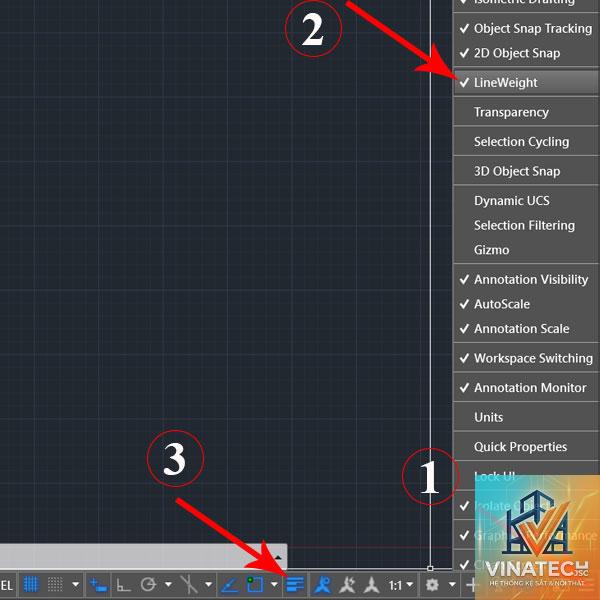

Trong AutoCAD, lineweight là một thuộc tính có thể gán cho từng đối tượng hoặc quản lý thông qua Layer Properties Manager. Người dùng có thể chọn từ danh sách các giá trị có sẵn như 0.00mm, 0.05mm, 0.09mm, 0.13mm, 0.18mm, 0.25mm, 0.35mm, 0.50mm, 0.70mm, 1.00mm, v.v.
Một điểm quan trọng là lineweight trong CAD có thể hiển thị khác nhau tùy vào chế độ xem (Display). Ở chế độ Model Space, lineweight thường được hiển thị theo tỷ lệ gần đúng, trong khi ở Layout (Paper Space) và khi in, nó tuân theo giá trị tuyệt đối đã thiết lập. Do đó, để kiểm tra chính xác lineweight trước khi in, người dùng nên sử dụng chế độ Preview hoặc chuyển sang Layout với tỷ lệ in phù hợp.
Lợi ích của việc sử dụng lineweight đúng chuẩn
Áp dụng lineweight chuẩn xác mang lại nhiều lợi ích thiết thực, từ khâu thiết kế đến sản xuất và bảo trì.
Tăng tính trực quan và dễ đọc: Đường nét đậm nhạt giúp người xem nhanh chóng phân biệt các thành phần chính – phụ, từ đó hiểu đúng ý đồ thiết kế.
Đảm bảo tính thống nhất trong giao tiếp kỹ thuật: Khi tất cả các bên (thiết kế, chế tạo, kiểm tra) sử dụng cùng một hệ thống lineweight, sai sót do hiểu nhầm được giảm thiểu.
Tối ưu hóa quy trình in ấn: Nhiều máy in kỹ thuật số yêu cầu lineweight tối thiểu để nét vẽ không bị đứt hoặc mờ. Thiết lập đúng giúp bản vẽ in ra rõ ràng, đẹp mắt.
Hỗ trợ kiểm tra và phê duyệt: Bản vẽ có hierarchy rõ ràng về độ dày nét sẽ dễ dàng hơn khi review, góp phần rút ngắn thời gian phê duyệt.
Tương thích với tiêu chuẩn quốc tế: Các dự án xuất khẩu hoặc hợp tác quốc tế yêu cầu bản vẽ phải tuân theo ISO, ANSI hay JIS. Sử dụng đúng lineweight là điều kiện tiên quyết.
So sánh lineweight trong CAD và bản vẽ tay
Trong quá khứ, bản vẽ tay đòi hỏi người kỹ thuật viên phải kiểm soát lực tay để tạo ra các đường nét có độ đậm nhạt khác nhau. Ngày nay, phần mềm CAD giúp việc này trở nên chính xác và dễ dàng hơn. Tuy nhiên, vẫn tồn tại một số khác biệt quan trọng.
Tiêu chí
Bản vẽ tay
Bản vẽ CAD
Độ chính xác
Phụ thuộc vào kỹ năng người vẽ
Chính xác tuyệt đối khi thiết lập
Tính đồng nhất
Khó đảm bảo trên diện rộng
Đồng nhất nhờ layer và style
Khả năng chỉnh sửa
Khó khăn, phải vẽ lại
Thay đổi một thuộc tính là xong
Phù hợp chuẩn in ấn
Có thể lệch do bút mực
Kiểm soát chặt chẽ trước khi in
Mặc dù CAD vượt trội về độ chính xác và hiệu suất, hiểu biết về lineweight từ bản vẽ tay vẫn là nền tảng giúp các kỹ sư và kiến trúc sư có cảm nhận tốt hơn về nét vẽ, từ đó thiết lập các thông số phù hợp trong môi trường số.
Ứng dụng thực tế của lineweight trong các ngành
Kiến trúc và xây dựng
Trong bản vẽ kiến trúc, lineweight được sử dụng để phân biệt tường chịu lực (nét đậm), tường ngăn (nét mảnh), cửa đi, cửa sổ, và các chi tiết nội thất. Một bản vẽ mặt bằng tầng với lineweight hợp lý giúp chủ đầu tư và nhà thầu dễ dàng nắm bắt bố cục công trình.
Cơ khí và chế tạo
Trong lĩnh vực cơ khí, lineweight quyết định độ chính xác của bản vẽ chi tiết. Đường bao thấy dày giúp người thợ gia công nhận diện đúng biên dạng cần cắt. Đường khuất mảnh thể hiện các lỗ ren, rãnh trong mà không gây rối mắt.
Điện và điện tử
Sơ đồ mạch điện cũng sử dụng lineweight để phân biệt đường dây chính (nét đậm) và dây tín hiệu (nét mảnh). Điều này đặc biệt quan trọng trong bản vẽ tủ điện hoặc sơ đồ nguyên lý.
Sai lầm thường gặp khi sử dụng lineweight và cách tránh
Nhiều người mới làm quen với CAD thường mắc phải các lỗi phổ biến liên quan đến lineweight.
Sử dụng lineweight quá nhỏ: Nếu đặt độ dày dưới 0.13mm, nét vẽ có thể bị đứt khi in hoặc hiển thị mờ trên màn hình. Cách khắc phục: luôn kiểm tra kích thước tối thiểu phù hợp với thiết bị in.
Không phân biệt lineweight giữa các lớp (layer): Để tất cả các đối tượng trong cùng một lớp dẫn đến bản vẽ thiếu hierarchy. Giải pháp: tạo các layer riêng cho từng loại đường (Visible – 0.35mm, Hidden – 0.18mm, Center – 0.18mm…).
Phụ thuộc quá nhiều vào màu sắc: Một số người dùng dùng màu để phân biệt đường thay vì lineweight. Tuy nhiên, khi in đen trắng, sự khác biệt mất đi. Cách tốt nhất là kết hợp cả lineweight và kiểu đường (linetype).
Không đồng bộ lineweight giữa Model và Layout: Khi xuất bản vẽ, nếu không thiết lập tỷ lệ in phù hợp, lineweight có thể bị thay đổi không mong muốn. Nên dùng Plot Style Table (CTB/STB) để kiểm soát.
Lưu ý quan trọng khi làm việc với lineweight
Để đạt hiệu quả tối ưu, bạn cần nắm vững một số nguyên tắc sau đây.
Luôn tuân thủ tiêu chuẩn của dự án hoặc công ty. Nếu không có quy định riêng, hãy tham khảo ISO 128 hoặc TCVN 7583.

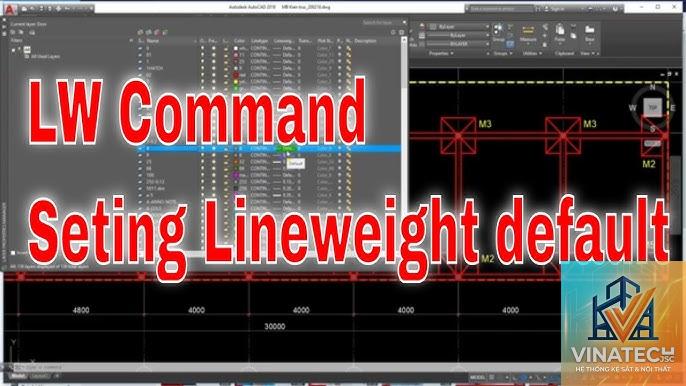

Sử dụng Layer Properties Manager để quản lý lineweight tập trung. Tránh gán lineweight trực tiếp cho từng đối tượng riêng lẻ vì dễ gây rối và khó bảo trì.
Kiểm tra bản vẽ ở chế độ Preview trước khi in. Nếu thấy nét quá mảnh hoặc quá đậm, hãy điều chỉnh Plot Style Table.
Khi chia sẻ file CAD, nên đính kèm file CTB/STB tương ứng để người nhận không bị lệch lineweight.
Đào tạo cho các thành viên trong nhóm về quy ước lineweight chung để tránh mâu thuẫn trong quá trình làm việc nhóm.
Lineweight có ảnh hưởng đến dung lượng file CAD không?
Lineweight chỉ là một thuộc tính số, không làm tăng đáng kể dung lượng file. Tuy nhiên, nếu có quá nhiều đối tượng với lineweight khác nhau, file có thể lớn hơn một chút so với khi dùng chung một giá trị.
Làm thế nào để thay đổi lineweight hàng loạt trong AutoCAD?
Thông thường, với bản vẽ in trên khổ A3, lineweight cho đường bao thấy nên khoảng 0.35–0.5mm, đường khuất và kích thước khoảng 0.18–0.25mm. Tuy nhiên, tùy vào tỷ lệ bản vẽ và yêu cầu của đơn vị in.
Có thể sử dụng lineweight bằng 0 được không?
Lineweight 0 (hay 0.00mm) thường được hiểu là “theo mặc định” hoặc “hiển thị mảnh nhất có thể”. Trong thực tế, nếu đặt lineweight 0, nét vẽ có thể không hiển thị khi in hoặc trở nên rất mờ. Tốt nhất nên chọn giá trị tối thiểu như 0.05mm hoặc 0.09mm tuỳ vào khả năng của máy in.
Kết luận
Lineweight là một khái niệm cốt lõi trong bản vẽ kỹ thuật và thiết kế, ảnh hưởng trực tiếp đến chất lượng và tính chuyên nghiệp của sản phẩm. Hiểu rõ lineweight là gì, cách phân loại, ứng dụng và những lưu ý khi sử dụng sẽ giúp bạn tạo ra những bản vẽ vừa chính xác vừa dễ đọc. Dù làm việc với AutoCAD, Revit, SolidWorks hay bất kỳ phần mềm CAD nào, việc quản lý lineweight đúng cách luôn là kỹ năng cần thiết mà bất kỳ kỹ sư, kiến trúc sư hay nhà thiết kế nào cũng phải nắm vững. Hãy bắt đầu áp dụng ngay hôm nay để nâng tầm bản vẽ của bạn lên một cấp độ mới.
