Trong lĩnh vực thiết kế kỹ thuật và mô hình hóa 3D, parametric constraint là gì là câu hỏi nền tảng mà bất kỳ kỹ sư hay nhà thiết kế nào cũng cần nắm vững. Parametric constraint, hay ràng buộc tham số, là một quy tắc toán học hoặc hình học được áp dụng để kiểm soát mối quan hệ giữa các đối tượng trong bản vẽ hoặc mô hình. Nó cho phép tự động cập nhật thiết kế khi thay đổi một tham số cụ thể, đảm bảo tính nhất quán và chính xác. Bài viết này sẽ phân tích sâu khái niệm, phân loại, ứng dụng thực tế và những lưu ý quan trọng khi làm việc với parametric constraint.
Parametric constraint không chỉ đơn thuần là một tính năng trong phần mềm CAD. Nó là triết lý thiết kế dựa trên tham số, nơi mọi kích thước, vị trí và hình dạng đều có thể được kiểm soát thông qua các biến số. Khi một biến thay đổi, toàn bộ mô hình sẽ tái cấu trúc theo các ràng buộc đã định sẵn. Điều này tạo nên sự linh hoạt vượt trội so với thiết kế truyền thống.
Hiểu đơn giản, parametric constraint giống như một công thức trong Excel. Bạn định nghĩa mối quan hệ giữa các ô (đối tượng), và khi giá trị đầu vào thay đổi, kết quả tự động được tính toán lại. Trong CAD, ràng buộc này có thể là song song, vuông góc, đồng tâm, hoặc các công thức toán học phức tạp như khoảng cách bằng một nửa chiều dài tổng thể.
Phân Loại Parametric Constraint Chi Tiết
Để hiểu rõ parametric constraint là gì, cần phân biệt hai loại chính: ràng buộc hình học và ràng buộc kích thước. Mỗi loại đóng vai trò riêng trong việc kiểm soát hành vi của mô hình.

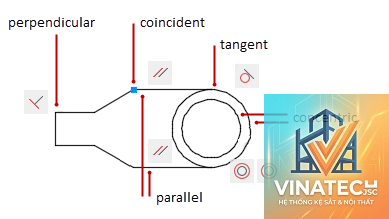

Ràng Buộc Hình Học (Geometric Constraints)
Đây là các quy tắc xác định mối quan hệ không gian giữa các thực thể hình học như điểm, đường thẳng, cung tròn, mặt phẳng. Chúng không phụ thuộc vào giá trị số cụ thể.
Song song (Parallel): Hai đường thẳng luôn cùng hướng.
Vuông góc (Perpendicular): Góc giữa hai đường thẳng luôn là 90 độ.
Đồng quy (Concentric): Hai cung tròn hoặc đường tròn cùng tâm.
Tiếp xúc (Tangent): Một đường thẳng hoặc cung tròn chạm vào một đối tượng khác tại đúng một điểm.
Cố định (Fixed): Một điểm hoặc đối tượng không thay đổi vị trí.
Đồng hàng (Collinear): Hai đường thẳng nằm trên cùng một đường thẳng.
Ràng Buộc Kích Thước (Dimensional Constraints)
Ràng buộc này sử dụng các giá trị số hoặc biểu thức để kiểm soát độ dài, góc, bán kính, hoặc khoảng cách. Khi giá trị thay đổi, mô hình tự động cập nhật.
Khoảng cách (Distance): Xác định chiều dài giữa hai điểm hoặc giữa đường thẳng và điểm.
Góc (Angle): Đo góc giữa hai đường thẳng.
Bán kính (Radius): Kích thước của cung tròn hoặc đường tròn.
Đường kính (Diameter): Gấp đôi bán kính.
Biểu thức (Expression): Công thức kết hợp nhiều biến, ví dụ: Length = Width * 2.5.
Loại
Đặc điểm
Ví dụ
Hình học
Không có giá trị số, quan hệ tương đối
Đường A song song với đường B
Kích thước
Có giá trị số hoặc biểu thức
Khoảng cách từ điểm X đến điểm Y = 50mm

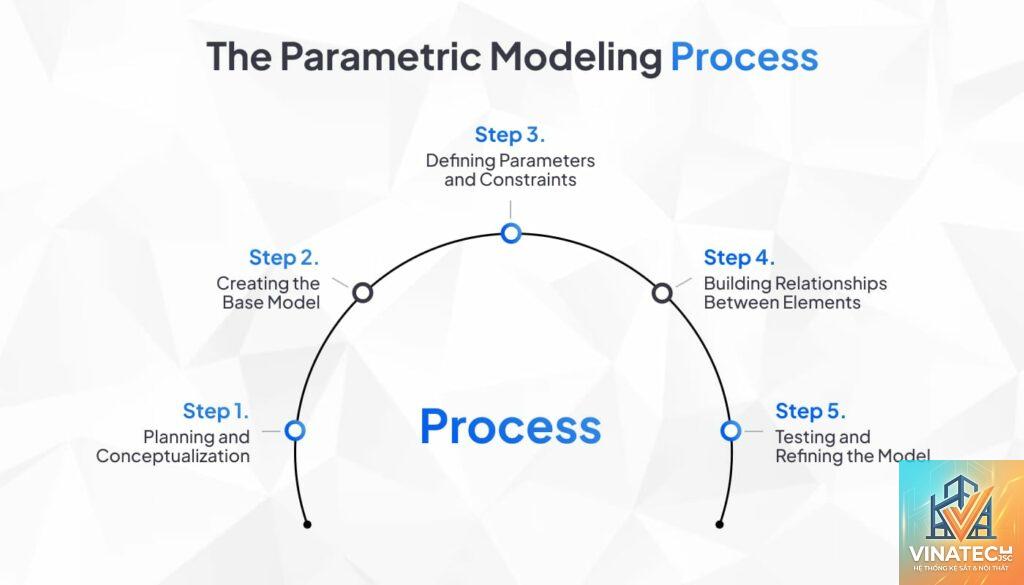

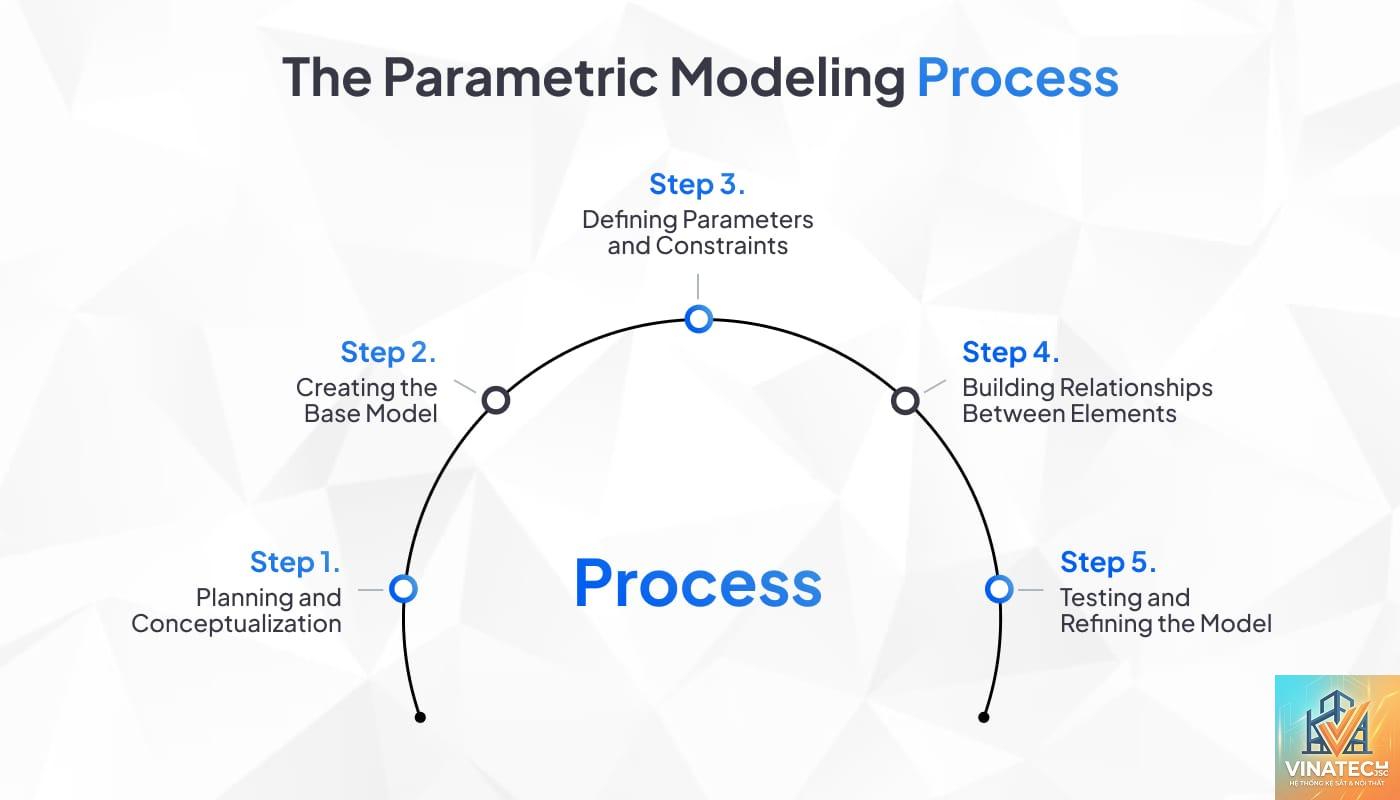

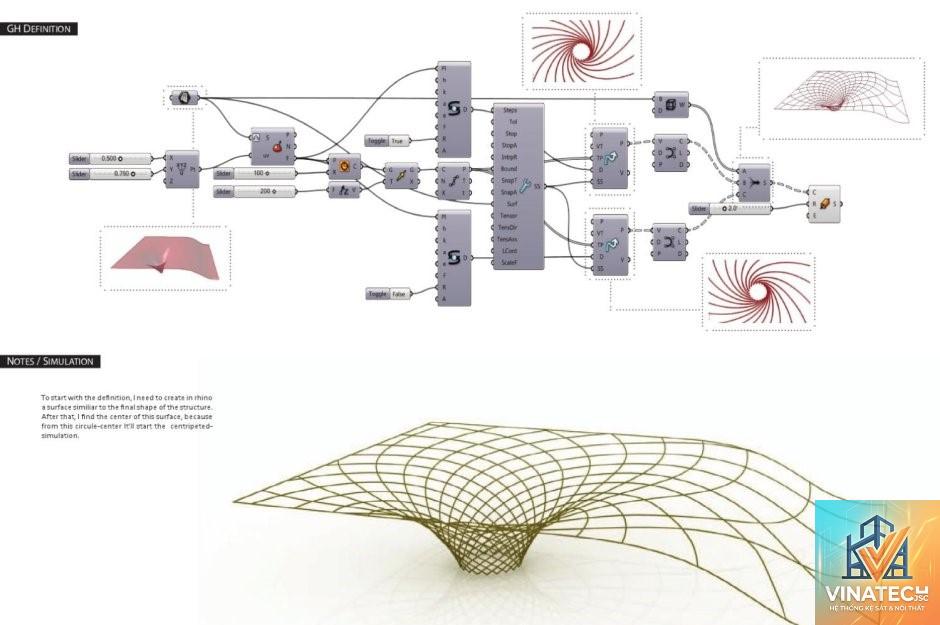

Quy Trình Áp Dụng Parametric Constraint Trong Mô Hình Hóa
Để khai thác tối đa sức mạnh của parametric constraint, cần tuân thủ một quy trình có hệ thống.
Bước 1: Xác Định Tham Số Chính
Trước khi bắt đầu phác thảo, hãy xác định các tham số có thể thay đổi trong tương lai. Ví dụ, với một khung xe, tham số chính là chiều dài cơ sở, đường kính bánh xe, góc lái. Việc xác định sớm giúp tối ưu hóa cấu trúc ràng buộc.
Bước 2: Phác Thảo Và Áp Dụng Ràng Buộc Hình Học
Vẽ phác thảo 2D ban đầu, sau đó áp dụng các ràng buộc hình học để định hình mối quan hệ cơ bản. Điều này đảm bảo các đối tượng có vị trí tương đối chính xác trước khi gán kích thước.
Bước 3: Gán Ràng Buộc Kích Thước
Tiếp theo, thêm các ràng buộc kích thước. Sử dụng biểu thức khi có mối quan hệ phụ thuộc giữa các kích thước. Ví dụ, độ dày tường có thể bằng 1/10 chiều cao tổng thể.
Bước 4: Kiểm Tra Và Tối Ưu

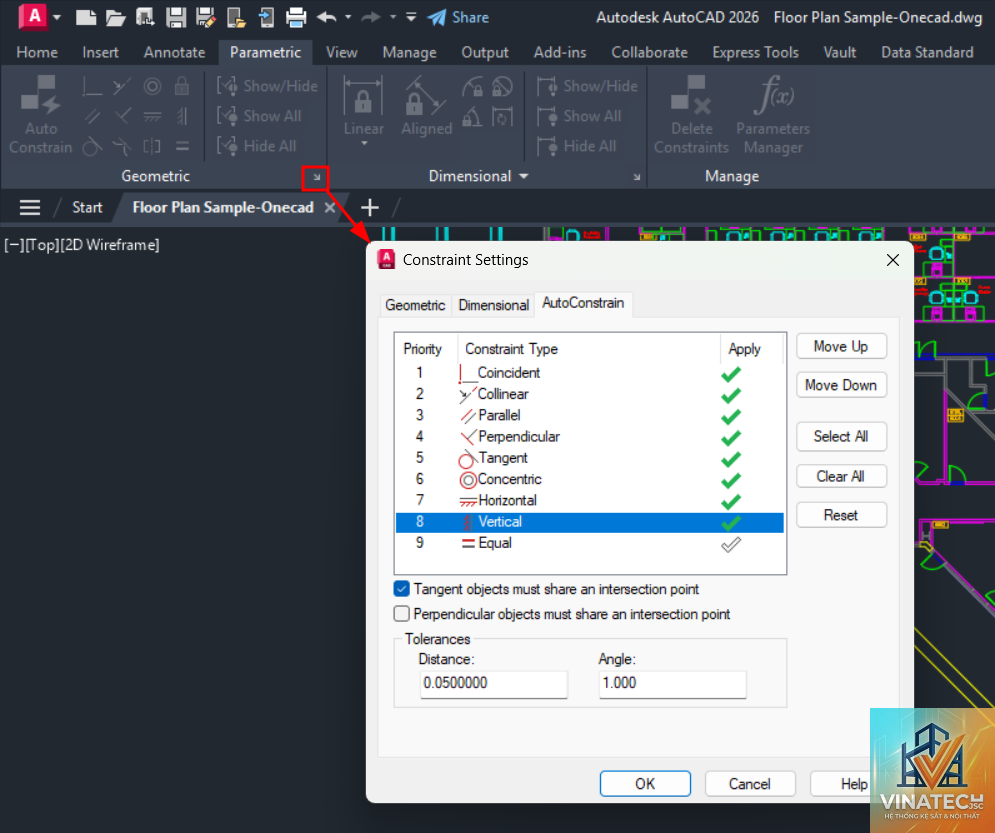

Sử dụng chức năng “Evaluate” hoặc “Check Sketch” để phát hiện các ràng buộc xung đột. Một mô hình tốt thường có số lượng ràng buộc tối thiểu nhưng đủ để kiểm soát hành vi, tránh trường hợp “over-constrained” (dư ràng buộc).
Lợi Ích Khi Sử Dụng Parametric Constraint
Áp dụng parametric constraint là gì vào thực tế mang lại nhiều lợi thế cạnh tranh cho doanh nghiệp và cá nhân.
Tiết kiệm thời gian thiết kế lại: Khi cần thay đổi kích thước, chỉ cần điều chỉnh tham số, toàn bộ mô hình tự động cập nhật. Thống kê từ các hãng CAD cho thấy giảm tới 60% thời gian sửa đổi.
Tăng tính nhất quán: Các ràng buộc đảm bảo mọi bộ phận luôn có mối quan hệ đúng, giảm thiểu sai sót do thao tác thủ công.
Hỗ trợ tối ưu hóa: Bằng cách khảo sát các giá trị tham số khác nhau, kỹ sư có thể tìm ra cấu hình tối ưu về trọng lượng, độ bền, chi phí.
Tái sử dụng mô hình: Một mô hình parametric có thể dùng làm template cho nhiều biến thể sản phẩm khác nhau chỉ bằng cách thay đổi vài tham số.
Cộng tác hiệu quả: Đồng nghiệp có thể hiểu rõ ý đồ thiết kế thông qua các ràng buộc, giảm sai lệch trong quá trình làm việc nhóm.
Hạn Chế Và Thách Thức Cần Biết
Dù mạnh mẽ, parametric constraint cũng có những giới hạn nhất định. Hiểu rõ những thách thức này giúp tránh được các lỗi phổ biến.
Độ phức tạp của mô hình: Khi số lượng ràng buộc tăng lên, mô hình trở nên khó kiểm soát, dễ xảy ra xung đột hoặc lỗi giải pháp.
Yêu cầu kiến thức chuyên môn: Người dùng cần hiểu sâu về toán học và hình học để thiết lập biểu thức chính xác. Sai sót trong công thức có thể dẫn đến kết quả sai lệch.
Hiệu suất phần mềm: Mô hình với hàng ngàn ràng buộc parametric có thể làm chậm đáng kể tốc độ xử lý, đặc biệt trên các máy tính cấu hình thấp.
Khó bảo trì: Nếu thiết kế ban đầu không được tổ chức tốt, việc sửa đổi sau này có thể mất nhiều thời gian hơn so với thiết kế không tham số.
Phụ thuộc vào phần mềm: Các hệ thống CAD khác nhau có cách triển khai parametric constraint khác nhau, gây khó khăn khi chuyển đổi dữ liệu.
So Sánh Parametric Design Với Direct Modeling
Để làm rõ parametric constraint là gì, cần đặt nó trong bối cảnh so sánh với phương pháp thiết kế trực tiếp (direct modeling). Mỗi phương pháp phù hợp với những tình huống khác nhau.
Tiêu chí
Parametric Design (Ràng buộc tham số)
Direct Modeling
Cách tương tác
Điều khiển qua tham số và lịch sử thiết kế
Kéo thả, chỉnh sửa trực tiếp trên hình khối
Linh hoạt thay đổi
Cao, tự động cập nhật khi thay đổi tham số
Thấp, cần thao tác thủ công từng đối tượng
Độ chính xác
Rất cao, nhờ công thức và ràng buộc
Phụ thuộc vào kỹ năng người dùng
Thời gian thiết kế ban đầu
Lâu hơn do phải xây dựng cấu trúc ràng buộc
Nhanh hơn, đặc biệt với ý tưởng phác thảo
Ứng dụng
Thiết bị có quy trình sản xuất lặp lại, cần tối ưu
Mô hình ý tưởng, sửa chữa một lần, dữ liệu nhập từ scan
Ứng Dụng Thực Tế Của Parametric Constraint
Trong Kỹ Thuật Cơ Khí
Các chi tiết máy như trục, bánh răng, vòng bi thường có mối quan hệ kích thước chặt chẽ. Ví dụ, đường kính trục phải bằng đường kính trong của ổ lăn trừ đi dung sai. Sử dụng parametric constraint giúp tự động cập nhật toàn bộ cụm lắp ráp khi thay đổi thông số đầu vào.

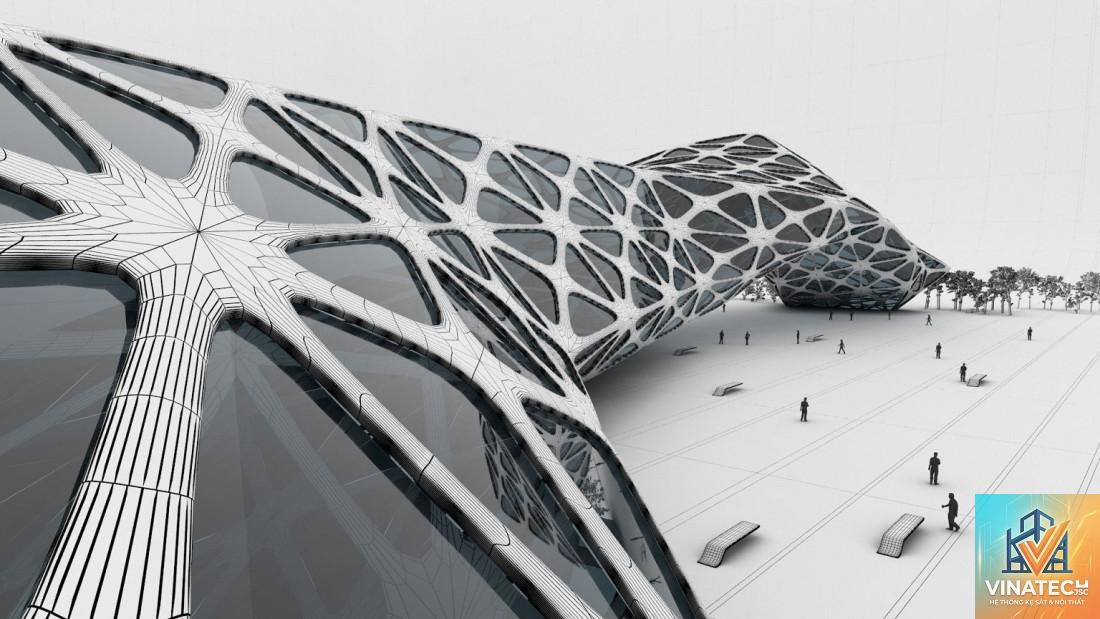

Trong Kiến Trúc Và Xây Dựng
Một tòa nhà cao tầng có hàng ngàn cấu kiện. Với parametric constraint, khi thay đổi chiều cao tầng, hệ thống cột, dầm, sàn tự động điều chỉnh tiết diện và vị trí theo quy tắc kết cấu đã định sẵn, đảm bảo tuân thủ tiêu chuẩn xây dựng.
Trong Thiết Kế Sản Phẩm Tiêu Dùng
Một chiếc điện thoại thông minh có nhiều phiên bản kích thước màn hình khác nhau. Thay vì thiết kế lại từ đầu, nhà sản xuất chỉ cần thay đổi tham số “kích thước màn hình”, mọi bộ phận như vỏ, pin, mạch in sẽ tự động điều chỉnh tương ứng.
Trong Ngành Công Nghiệp Ô Tô
Parametric constraint được áp dụng để tối ưu hóa khung gầm cho nhiều dòng xe. Các tham số như chiều dài cơ sở, góc đổ cột A, khoảng sáng gầm có thể được thay đổi để tạo ra các biến thể sedan, SUV, hatchback trên cùng một nền tảng.
Sai Lầm Thường Gặp Khi Làm Việc Với Parametric Constraint
Dù có kinh nghiệm, nhiều kỹ sư vẫn mắc phải những lỗi cơ bản khi áp dụng parametric constraint là gì trong thực tế.
Dùng quá nhiều ràng buộc không cần thiết: Mỗi ràng buộc thừa làm tăng độ phức tạp và nguy cơ xung đột. Cần xác định ràng buộc tối thiểu đủ để kiểm soát thiết kế.
Không đặt tên tham số rõ ràng: Sử dụng tên mặc định như d1, d2 gây khó khăn khi bảo trì. Nên đặt tên có ý nghĩa như “ChieuCaoTong”, “BeDayVatLieu”.
Bỏ qua thứ tự phụ thuộc: Ràng buộc vòng tròn (circular dependency) làm hỏng mô hình. Luôn kiểm tra biểu đồ phụ thuộc trước khi giải.
Không kiểm tra tính khả thi: Một bộ tham số có thể tạo ra hình học vô lý (ví dụ: chiều dài âm). Cần đặt giới hạn miền giá trị cho tham số.
Lạm dụng tính năng tự động: Đôi khi cần tắt chế độ tự động cập nhật (automatic rebuild) khi làm việc với mô hình lớn để tránh giật lag.
Lưu Ý Quan Trọng Khi Xây Dựng Hệ Thống Ràng Buộc
Để khai thác tối đa tiềm năng của parametric constraint, cần ghi nhớ những nguyên tắc vàng sau đây, được đúc kết từ nhiều năm kinh nghiệm trong ngành.
Luôn bắt đầu từ mô hình đơn giản: Xây dựng từng bước, thêm ràng buộc dần dần và kiểm tra sau mỗi bước. Đừng cố gắng tạo mọi ràng buộc ngay lập tức.
Sử dụng biểu thức thay vì hằng số: Thay vì gõ số 100mm, hãy tạo tham số “ChieuDai” = 100 và dùng nó trong ràng buộc. Điều này giúp thay đổi tập trung.
Tận dụng thư viện tham số: Nhiều phần mềm CAD cho phép lưu các bộ tham số dùng chung. Tạo thư viện cho các tiêu chuẩn ngành (đường kính bu lông, chiều dày tôn) để tái sử dụng.
Chú ý đến đơn vị đo: Sai sót đơn vị (mm sang inch) là nguyên nhân hàng đầu gây lỗi thiết kế. Thiết lập đơn vị thống nhất từ đầu dự án.
Ghi lại tài liệu thiết kế: Mô tả ý nghĩa của từng tham số và mối quan hệ để người khác dễ dàng hiểu và bảo trì.
Kiểm tra với các giá trị biên: Chạy thử với giá trị nhỏ nhất, lớn nhất và giá trị điển hình để đảm bảo mô hình hoạt động ổn định.
Parametric constraint có giống với parametric modeling không?
Parametric modeling (mô hình hóa tham số) là phương pháp thiết kế tổng thể, trong đó parametric constraint là công cụ để thực hiện. Mô hình hóa tham số bao gồm cả lịch sử thiết kế, tham số, và các ràng buộc.
Làm thế nào để phát hiện ràng buộc xung đột?
Hầu hết phần mềm CAD hiện đại đều có công cụ kiểm tra xung đột (check sketch / evaluate constraints). Khi có lỗi, chúng thường báo màu đỏ hoặc cảnh báo. Có thể tạm thời ẩn từng ràng buộc để xác định nguồn gốc.
Có thể xuất mô hình parametric sang định dạng khác không?
Có, nhưng các ràng buộc tham số chỉ được giữ nguyên trong định dạng gốc của phần mềm (ví dụ:.SLDPRT của SolidWorks). Khi xuất sang STEP, IGES hoặc STL, mô hình được đông cứng hình học, mất thông tin tham số.
Parametric constraint có áp dụng cho mô hình 3D không?
Có, ngoài phác thảo 2D, các ràng buộc còn được áp dụng cho các đối tượng 3D như mặt phẳng, trục, đường dẫn. Ví dụ: ràng buộc đồng phẳng giữa hai mặt, hoặc ràng buộc khoảng cách giữa hai cạnh.
Tôi nên học phần mềm nào để làm quen với parametric constraint?
SolidWorks và Fusion 360 là hai lựa chọn phổ biến cho người mới bắt đầu vì giao diện trực quan và tài liệu phong phú. Autodesk Inventor và CATIA phù hợp với môi trường chuyên nghiệp hơn.
Khi có nhiều ràng buộc hơn mức cần thiết để xác định một đối tượng. Ví dụ: một điểm cố định bởi hai ràng buộc khoảng cách khác nhau. Phần mềm sẽ báo lỗi và không thể giải.
Kết Luận
Parametric constraint là một trong những công cụ mạnh mẽ nhất trong thiết kế kỹ thuật hiện đại, cho phép kiểm soát chính xác mối quan hệ giữa các thành phần và tự động hóa quy trình cập nhật. Hiểu rõ parametric constraint là gì không chỉ giúp tăng năng suất mà còn nâng cao chất lượng sản phẩm, giảm thiểu sai sót. Từ thiết kế cơ khí, kiến trúc đến sản phẩm tiêu dùng, việc áp dụng thành thạo các ràng buộc tham số là kỹ năng không thể thiếu. Bằng cách tránh các sai lầm phổ biến, tuân thủ nguyên tắc tổ chức và không ngừng thực hành, bất kỳ kỹ sư nào cũng có thể khai thác triệt để tiềm năng của parametric constraint để tạo ra những thiết kế tối ưu và linh hoạt.
