Trong lĩnh vực xây dựng và thiết kế kiến trúc, thuật ngữ movement joint là gì luôn là một khái niệm quan trọng nhưng không phải ai cũng hiểu rõ. Định Nghĩa Chi Tiết
Movement joint (còn gọi là khe co giãn, khe lún, khe nhiệt) là khoảng hở có chủ đích được thiết kế giữa các bộ phận của công trình. Khoảng hở này cho phép các cấu kiện như sàn, tường, mái nở ra, co lại hoặc dịch chuyển tương đối với nhau mà không gây nứt vỡ hay hư hại kết cấu.

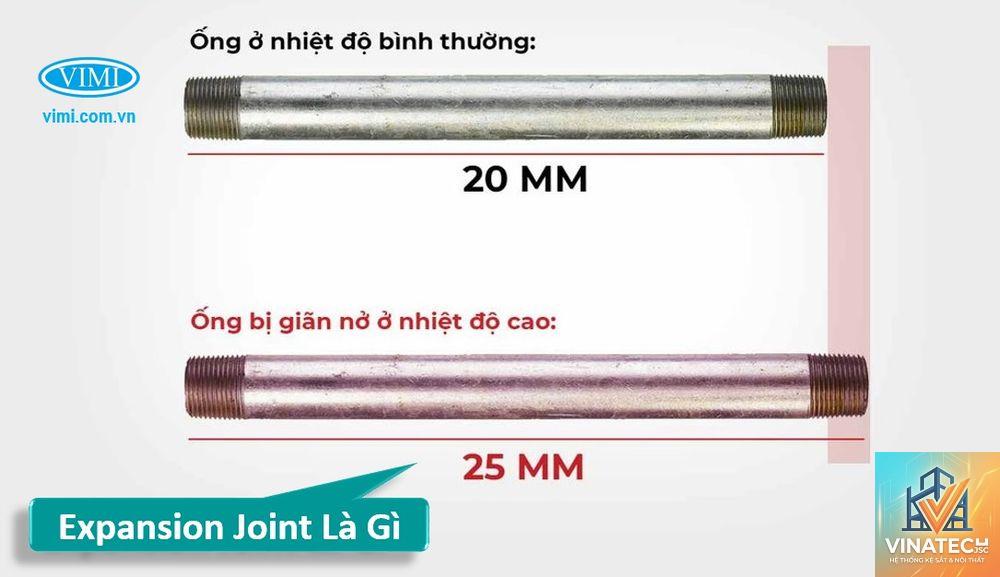

Về bản chất, mọi vật liệu xây dựng đều thay đổi kích thước khi nhiệt độ thay đổi. Bê tông dãn nở khi nóng và co lại khi lạnh. Thép trong kết cấu cũng chịu ảnh hưởng tương tự. Nếu không có khe hở để hấp thụ các chuyển động này, ứng suất nội tại sẽ tích tụ và gây ra nứt, cong vênh hoặc thậm chí phá hủy công trình. Movement joint chính là van an toàn cho các biến dạng đó.
Khái niệm khe nhiệt là gì thường dễ bị nhầm lẫn với khe thi công. Tuy nhiên, khe thi công được tạo ra do việc đổ bê tông gián đoạn, không liên tục, còn khe nhiệt là giải pháp thiết kế chủ động để kiểm soát sự làm việc của kết cấu.
Một khe nhiệt hoàn chỉnh không đơn giản chỉ là một đường cắt trên bề mặt. Nó bao gồm nhiều lớp, mỗi lớp có chức năng riêng biệt:
Lớp đệm lấp đầy (Backer Rod): là một thanh xốp đàn hồi (thường làm từ polyetylen) được đặt vào đáy khe. Chức năng chính là tạo điểm tựa cho keo trám và kiểm soát độ sâu của keo.
Keo trám khe (Sealant): là vật liệu đàn hồi (thường là polyurethane hoặc silicone) phủ lên trên lớp đệm. Nó bịt kín khe lại, ngăn nước và bụi bẩn xâm nhập, nhưng vẫn có thể giãn nở cùng khe.
Lớp phủ bề mặt (Tùy chọn): đối với sàn hoàn thiện, có thể có thêm lớp sơn epoxy hoặc kim loại để tăng tính thẩm mỹ và chịu tải.
Kích thước của khe thường dao động từ 6mm đến 25mm, tùy thuộc vào khoảng cách giữa các khe và biên độ chuyển động dự kiến.
Các Loại Movement Joint Phân Theo Vị Trí Và Chức Năng
Dựa vào vị trí và chức năng trong công trình, movement joint được chia thành các loại chính sau:
Loại khe
Vị trí thường gặp
Chức năng chính
Khe co giãn nhiệt
Sàn bê tông, tường ngoài trời, mặt cầu
Hấp thụ giãn nở/co lại do thay đổi nhiệt độ
Khe lún
Giữa hai khối móng có tải trọng khác nhau
Giảm ứng suất khi lún không đều
Khe kháng chấn
Công trình ở vùng động đất
Cho phép kết cấu dao động khi có địa chấn
Khe phân đoạn
Sàn nhà kho, bãi đậu xe
Kiểm soát vết nứt tự nhiên của bê tông
Trong thực tế, một khe có thể đảm nhận nhiều chức năng cùng lúc. Ví dụ: khe nhiệt trên sàn bê tông ngoài trời vừa phải chịu giãn nở nhiệt vừa phải chịu lún không đều.
Tại Sao Cần Phải Bố Trí Movement Joint? Lợi Ích Cốt Lõi
Việc bỏ qua hoặc thiết kế sai khe nhiệt có thể dẫn đến hậu quả nghiêm trọng. Khi nhiệt độ tăng, bê tông giãn nở, tạo ứng suất kéo. Nếu không có khe hở, ứng suất này sẽ vượt giới hạn chịu kéo và gây nứt. Movement joint hấp thụ toàn bộ biến dạng đó, giữ cho bề mặt liền lạc và an toàn.
Kéo Dài Tuổi Thọ Công Trình
Các vết nứt nhỏ có thể không nguy hiểm ngay lập tức, nhưng chúng là đường dẫn cho nước mưa, hóa chất xâm nhập vào cốt thép. Quá trình ăn mòn diễn ra âm thầm và làm suy yếu kết cấu từ bên trong. Một hệ thống movement joint được thi công đúng cách sẽ bảo vệ cốt thép và giúp công trình bền bỉ hơn nhiều năm.
Giảm Chi Phí Bảo Trì
Đầu tư ban đầu cho khe nhiệt khá nhỏ so với chi phí sửa chữa nứt, thấm dột, gia cố kết cấu sau này. Thống kê từ các dự án hạ tầng cho thấy, chi phí bảo trì các công trình không có khe nhiệt có thể cao gấp 3-5 lần so với công trình có thiết kế khe chuẩn chỉnh.
Các Hạn Chế Và Lưu Ý Khi Sử Dụng Movement Joint
Không có giải pháp nào là hoàn hảo. Movement joint cũng có những hạn chế nhất định cần được cân nhắc:
Yếu điểm về mặt thẩm mỹ: Các khe hở trên bề mặt sàn hoặc tường có thể làm mất đi vẻ liền mạch của kiến trúc. Ở những khu vực yêu cầu thẩm mỹ cao, cần phải có giải pháp che khe tinh tế.
Khó khăn trong vệ sinh: Khe hở là nơi tích tụ bụi bẩn, đặc biệt trong các nhà máy thực phẩm hoặc phòng sạch. Việc lựa chọn keo trám và thiết kế khe phù hợp với tiêu chuẩn vệ sinh là rất quan trọng.
Chi phí bảo dưỡng định kỳ: Keo trám khe có tuổi thọ nhất định (thường 5-10 năm). Sau thời gian này, chúng có thể bị lão hóa, nứt hoặc bong tróc và cần được thay thế.
Phân Biệt Khe Nhiệt (Movement Joint) Với Khe Thi Công (Construction Joint)
Một trong những sai lầm phổ biến nhất là nhầm lẫn giữa hai loại khe này. Sự khác biệt rất cơ bản:
Tiêu chí
Movement Joint (Khe nhiệt)
Construction Joint (Khe thi công)
Mục đích
Kiểm soát chuyển động do nhiệt, co ngót
Phân chia khu vực đổ bê tông riêng biệt
Đặc điểm thiết kế
Được tính toán trước, có khoảng hở cố định
Xuất hiện do lịch trình thi công, không có hoặc có rất ít khoảng hở
Khả năng chuyển động
Cho phép chuyển động tương đối lớn
Hầu như không cho phép chuyển động
Vật liệu lấp đầy
Có đệm (backer rod) và keo đàn hồi
Thường chỉ là bê tông hoặc vữa
Cốt thép qua khe
Thường bị cắt đứt hoàn toàn
Cốt thép được nối liên tục qua khe
Ứng Dụng Thực Tế Của Movement Joint Trong Các Loại Công Trình
Trong Nhà Xưởng Và Sàn Công Nghiệp
Sàn nhà xưởng thường có diện tích lớn, chịu tải trọng xe nặng và biến động nhiệt độ lớn từ máy móc. Việc bố trí khe nhiệt dạng chữ T hoặc chữ L giúp sàn phân bổ ứng suất đều, tránh các vết nứt gãy nguy hiểm cho người và thiết bị.
Trong Cầu Đường Và Hạ Tầng Giao Thông
Trên các cây cầu dài, khe nhiệt (expansion joint) là bộ phận không thể thiếu. Nó cho phép nhịp cầu giãn nở về mùa hè và co lại về mùa đông, đồng thời chịu được tải trọng xe cộ lưu thông qua lại. Các khe này được chế tạo từ thép hoặc cao su đặc biệt, có tuổi thọ thiết kế từ 20-30 năm.
Trong Kết Cấu Bê Tông Nhà Cao Tầng
Đối với các tòa nhà có chiều dài lớn hơn 40-50 mét, việc không bố trí khe nhiệt có thể dẫn đến nứt nghiêm trọng ở tường và sàn. Các nhà thiết kế thường đặt khe nhiệt tại vị trí cầu thang bộ hoặc hành lang để giảm thiểu ảnh hưởng thẩm mỹ.
Hướng Dẫn Thi Công Movement Joint Đúng Kỹ Thuật
Thi công khe nhiệt đòi hỏi sự tỉ mỉ và chính xác ngay từ giai đoạn đổ bê tông. Các bước cơ bản bao gồm:
Xác định vị trí khe: Dựa trên bản vẽ thiết kế kết cấu, đánh dấu các đường khe. Khoảng cách khe thường từ 3m đến 6m đối với sàn trong nhà, hoặc nhỏ hơn đối với sàn ngoài trời.
Tạo khe bằng cách chèn thanh tạo khe: Đặt các thanh nhựa hoặc kim loại đúng vị trí trước khi đổ bê tông. Các thanh này sẽ tạo ra đường khe sạch sẽ và đều đặn.
Tháo thanh tạo khe và làm sạch: Sau khi bê tông đông cứng, tháo thanh tạo khe, làm sạch bụi, vữa bằng máy hút hoặc khí nén.
Đặt thanh đệm (backer rod): Đẩy thanh xốp vào đáy khe với độ sâu chính xác (thường bằng 2/3 chiều sâu khe).
Trám keo: Bơm keo trám đàn hồi lên trên lớp đệm, tạo bề mặt lõm xuống một chút để keo dễ co giãn. Làm phẳng bề mặt keo ngay sau khi bơm.
Một lỗi thường gặp là trám keo quá dày hoặc đặt backer rod quá nông. Điều này khiến keo dính vào đáy khe và không thể co giãn tự do, dẫn đến rách keo sau vài tháng sử dụng.
Sai Lầm Thường Gặp Khi Xử Lý Movement Joint Và Cách Khắc Phục
Dù là kỹ thuật cơ bản, nhiều nhà thầu vẫn mắc sai lầm khi làm việc với khe nhiệt. Ví dụ: bê tông có hệ số giãn nở khoảng 10×10⁻⁶ /°C.
Tải trọng tác động: Khe trên sàn chịu xe nặng cần được gia cố bằng thép góc hoặc tấm kim loại để tránh vỡ mép.
Điều kiện môi trường: Khe ngoài trời tiếp xúc với nước mưa, tia UV cần keo trám có khả năng chống UV và chịu nước tốt.

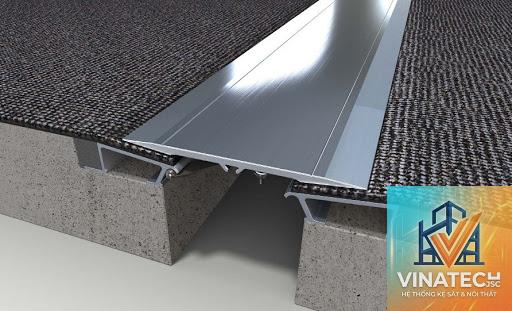

Tính thẩm mỹ: Đối với sàn showroom, văn phòng, có thể sử dụng khe nhiệt dạng ẩn (khe được đặt dưới lớp gạch ốp hoặc sơn epoxy màu sắc phù hợp).
Câu Hỏi Thường Gặp Về Movement Joint
Khoảng cách tối đa giữa hai movement joint là bao nhiêu?
Không có con số cố định cho mọi trường hợp. Đối với sàn bê tông trong nhà, khoảng cách khuyến nghị từ 3m đến 4,5m. Đối với sàn ngoài trời, khoảng cách nên thu hẹp còn 2,5m đến 3,5m. Các kết cấu dày hơn hoặc có cốt thép nhiều hơn có thể chịu được khoảng cách lớn hơn.
Có thể sửa chữa khe nhiệt bị hỏng hay không?
Có thể. Quy trình sửa chữa bao gồm: cắt bỏ keo cũ, làm sạch khe, đặt backer rod mới và trám keo mới. Nếu mép khe bị vỡ, cần phải cắt bỏ phần bê tông hư hỏng và trám bằng vữa sửa chữa cường độ cao trước khi thực hiện các bước tiếp theo.
Movement joint có cần thiết cho sàn nhà dân dụng không?
Đối với sàn nhà dân dụng có diện tích nhỏ (dưới 40m²) và được đổ liên khối, thường không cần khe nhiệt. Tuy nhiên, nếu sàn có chiều dài hơn 5m hoặc có hình dạng phức tạp (nhiều góc lồi lõm), việc bố trí một hoặc hai khe nhiệt là cần thiết để tránh nứt do co ngót tự nhiên của bê tông.
Làm thế nào để movement joint không bị nứt keo?
Để keo không bị nứt, cần đảm bảo tỷ lệ chiều rộng khe và độ sâu keo đúng tiêu chuẩn (thường tỷ lệ 2:1). Ngoài ra, bề mặt khe phải khô ráo, sạch sẽ trước khi trám keo. Sử dụng loại keo có độ giãn dài lớn hơn biên độ chuyển động dự kiến của khe.
Kết Luận: Tầm Quan Trọng Của Việc Hiểu Đúng Movement Joint
Khái niệm movement joint là gì không chỉ đơn thuần là một thuật ngữ kỹ thuật. Nó là một nguyên tắc cốt lõi trong thiết kế kết cấu bê tông và nhiều lĩnh vực xây dựng khác. Việc hiểu rõ chức năng, cách bố trí, thi công và bảo dưỡng khe nhiệt sẽ giúp bạn có một công trình bền vững, an toàn và tiết kiệm chi phí lâu dài.
Bất kể bạn là kỹ sư, nhà thầu hay chủ nhà, hãy luôn coi system movement joint là một phần không thể thiếu, thay vì xem nó như một chi tiết phụ có thể bỏ qua. Đầu tư đúng cho khe nhiệt ngay từ đầu chính là đầu tư cho sự trường tồn của công trình.
