MicroStation là gì? Giải thích toàn diện về phần mềm CAD hàng đầu trong thiết kế hạ tầng

MicroStation là một nền tảng phần mềm thiết kế đồ họa kỹ thuật (CAD) chuyên nghiệp do hãng Bentley Systems phát triển, ra mắt lần đầu vào năm 1984. Khác với các phần mềm CAD thông thường, MicroStation được xây dựng để đáp ứng các dự án quy mô lớn trong lĩnh vực xây dựng hạ tầng, giao thông, năng lượng, cấp thoát nước, bản đồ và quy hoạch đô thị. Phần mềm này hỗ trợ làm việc với cả đồ họa vector 2D và mô hình 3D, cho phép tạo ra các bản vẽ kỹ thuật chính xác đến từng milimet. Định dạng file gốc của MicroStation là DGN, nhưng nó cũng tương thích mạnh mẽ với định dạng DWG của AutoCAD thông qua các công cụ chuyển đổi tích hợp sẵn. Với khả năng quản lý dữ liệu dự án phức tạp, hỗ trợ đa người dùng và tích hợp với hệ thống BIM, MicroStation trở thành lựa chọn hàng đầu của các kỹ sư, kiến trúc sư và nhà thầu trên toàn thế giới.

Tổng quan về MicroStation và vai trò của nó trong ngành CAD

Phần mềm MicroStation không chỉ đơn thuần là một công cụ vẽ kỹ thuật. Nó là một hệ sinh thái thiết kế hoàn chỉnh, nơi các kỹ sư có thể xây dựng mô hình số hóa cho toàn bộ vòng đời dự án – từ khảo sát, thiết kế, thi công đến vận hành và bảo trì. Bentley Systems, công ty mẹ của MicroStation, đã đầu tư hàng chục năm để phát triển nền tảng này, biến nó thành trái tim của giải pháp kỹ thuật số cho hạ tầng (Digital Twin).

Trong bối cảnh ngành xây dựng và kiến trúc đang chuyển dịch mạnh mẽ sang mô hình BIM (Building Information Modeling), MicroStation là một trong những công cụ tiên phong cho phép tạo ra các mô hình thông tin công trình. Nó không chỉ hỗ trợ vẽ 2D mà còn có khả năng tạo các thực thể 3D thông minh, gán thuộc tính, quản lý tham số và kết nối với cơ sở dữ liệu dự án.

Lịch sử phát triển và các phiên bản MicroStation

Những cột mốc quan trọng

• 1984: Bentley Systems ra mắt phiên bản MicroStation đầu tiên dành cho nền tảng DOS.
• 1990: Phiên bản MicroStation 4.0 giới thiệu giao diện đồ họa và hỗ trợ 3D cơ bản.
• 1999: MicroStation V7 (SE) đánh dấu bước ngoặt với khả năng làm việc trên Windows và hỗ trợ định dạng DGN V7.
• 2004: MicroStation V8 2004 Edition ra mắt, giới thiệu định dạng DGN V8 với dung lượng lưu trữ lớn hơn, cho phép làm việc với file DWG gốc mà không cần chuyển đổi.
• 2013: MicroStation V8i (SELECTseries) được phát hành, tập trung vào tối ưu hiệu suất và khả năng cộng tác.
• 2015–nay: MicroStation CONNECT Edition – phiên bản hiện đại nhất, tích hợp đám mây, hỗ trợ iModelHub, BIM 360, và làm việc theo mô hình Digital Twin.

Bảng so sánh các phiên bản MicroStation phổ biến

Phiên bản	Năm phát hành	Định dạng file chính	Đặc điểm nổi bật
MicroStation V8i	2013	DGN V8, DWG, DXF	Hỗ trợ đa luồng, xử lý file lớn, tích hợp ProjectWise
MicroStation CONNECT Edition	2015	DGN V8, DWG, iModel	Tích hợp đám mây, làm việc cộng tác thời gian thực, hỗ trợ BIM
MicroStation 2023	2023	DGN V8, DWG, iModel 3.0	Công cụ AI hỗ trợ thiết kế, tối ưu GPU, khả năng mở rộng với Bentley iTwin

MicroStation hoạt động như thế nào? Bản chất kỹ thuật



Về cốt lõi, MicroStation là một công cụ tạo và chỉnh sửa đồ họa vector dựa trên các thực thể hình học cơ bản như điểm, đường thẳng, cung tròn, đường cong, bề mặt và khối rắn. Mỗi thực thể có thể được gán thuộc tính như màu sắc, kiểu đường nét, lớp (level), màu sắc, độ dày nét và dữ liệu liên kết (link).

Quy trình làm việc cơ bản của MicroStation bao gồm các bước sau:

1. Thiết lập môi trường làm việc: Chọn seed file (file mẫu chứa các cài đặt chuẩn về đơn vị đo, hệ tọa độ, kích thước giấy, lớp có sẵn). Seed file quyết định độ chính xác và quy chuẩn của bản vẽ.
2. Vẽ và tạo mô hình: Sử dụng các công cụ vẽ 2D (Place Line, Place Arc, Place Circle, Place Polygon) hoặc các công cụ tạo khối 3D (Extrude, Revolve, Loft, Sweep). MicroStation hỗ trợ tạo mô hình solid và surface với độ chính xác cao.
3. Quản lý dữ liệu: Gán thuộc tính cho từng thực thể, sử dụng levels (tương tự layer trong AutoCAD) để phân loại đối tượng. Levels cho phép bật/tắt hiển thị, khóa, in ấn riêng từng nhóm đối tượng.
4. Tham chiếu file (Reference): Cho phép đính kèm các file DGN hoặc DWG bên ngoài vào bản vẽ hiện tại. Đây là tính năng cực kỳ quan trọng trong các dự án lớn, cho phép nhiều kỹ sư làm việc đồng thời trên các file riêng rẽ mà vẫn thấy được tổng thể.
5. Tạo bản vẽ kỹ thuật: Sử dụng các công cụ đặt kích thước (Dimension), ghi chú (Text), tạo mặt cắt (Section), hình chiếu (View). MicroStation có khả năng tự động sinh ra các hình chiếu 2D từ mô hình 3D.
6. Xuất bản và chia sẻ: Xuất file ra định dạng DWG, DXF, PDF, iModel (định dạng mở của Bentley), hoặc in ấn trực tiếp.

Phân loại MicroStation theo lĩnh vực ứng dụng

MicroStation không phải là một phần mềm duy nhất; nó là nền tảng cốt lõi để phát triển nhiều ứng dụng chuyên ngành khác của Bentley Systems. Tuy nhiên, người dùng có thể phân loại cách sử dụng MicroStation dựa trên lĩnh vực:

MicroStation cho kiến trúc và xây dựng

Kiến trúc sư sử dụng MicroStation để tạo bản vẽ thiết kế kiến trúc, mặt bằng, mặt đứng, mặt cắt, phối cảnh 3D. Với các add-on như Bentley Architecture (nay là OpenBuildings), MicroStation trở thành công cụ BIM mạnh mẽ, cho phép tạo tường, cửa, mái, cầu thang thông minh có kèm thông tin vật liệu, chi phí, kết cấu.

MicroStation cho hạ tầng giao thông

Trong lĩnh vực cầu đường, MicroStation kết hợp với các module như Bentley Rail Track, Bentley Road, Civil Engineering cho phép thiết kế tuyến đường, tính toán khối lượng đào đắp, tạo bề mặt địa hình, thiết kế cống rãnh và hệ thống thoát nước. Đây là lĩnh vực mà MicroStation vượt trội hơn hẳn so với AutoCAD thông thường.

MicroStation cho GIS và bản đồ

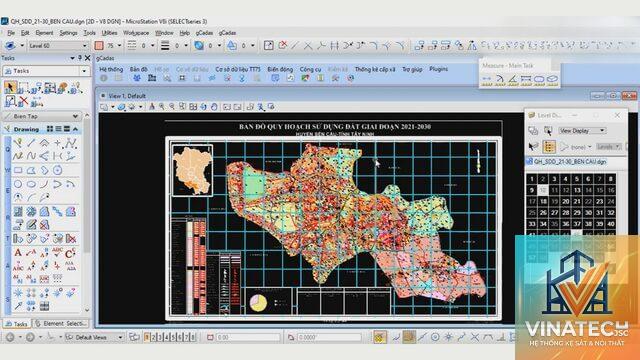

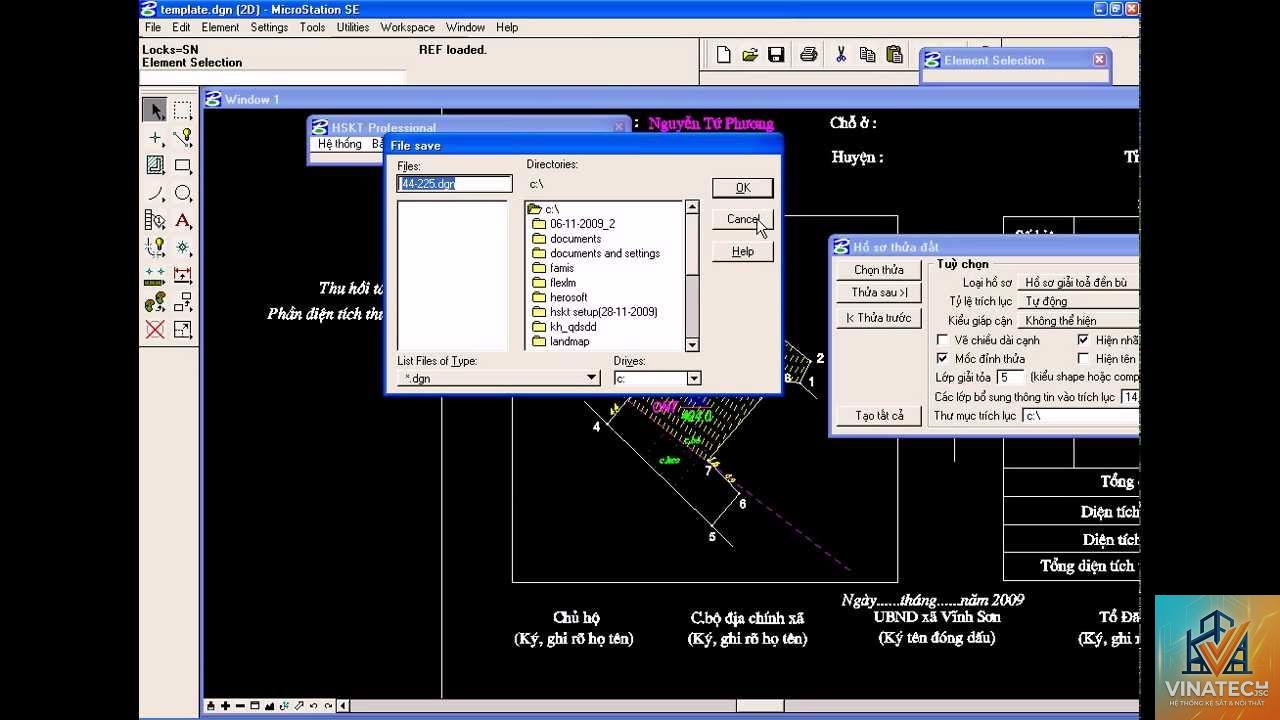

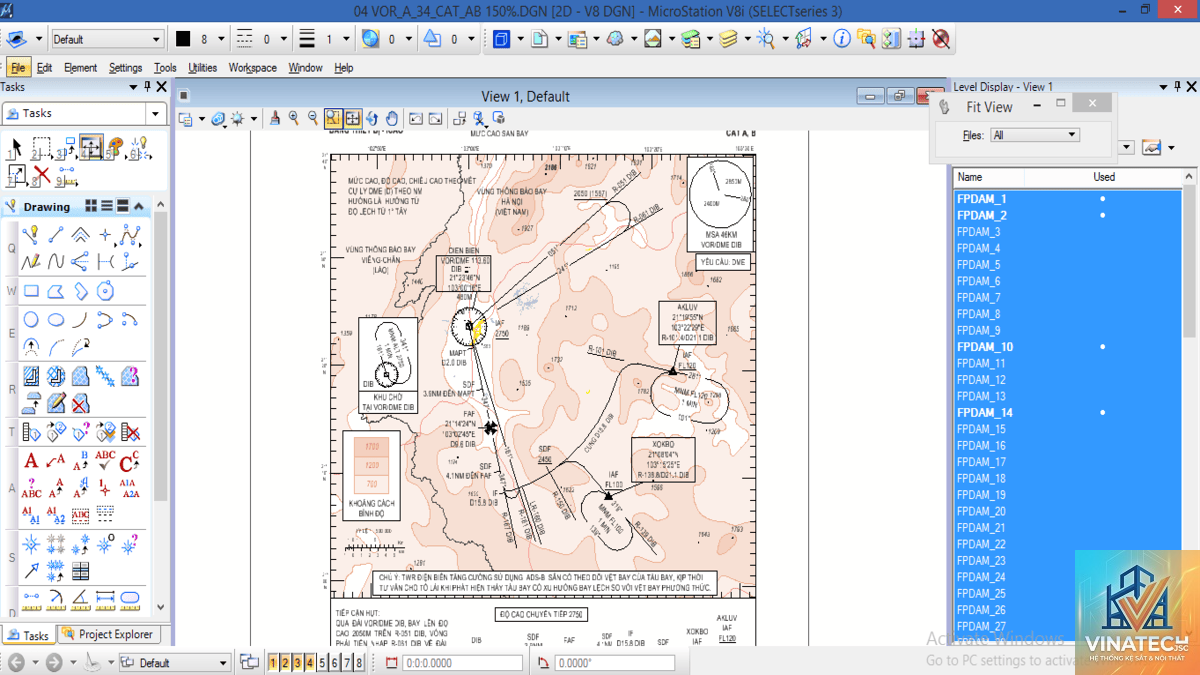

MicroStation có khả năng làm việc với dữ liệu địa lý (GIS) thông qua tích hợp với Bentley Map. Người dùng có thể tạo bản đồ địa chính, bản đồ quy hoạch, quản lý tài sản hạ tầng ngầm (cống, cáp điện) với tọa độ thực địa, hệ quy chiếu chính xác.

MicroStation cho năng lượng và công nghiệp

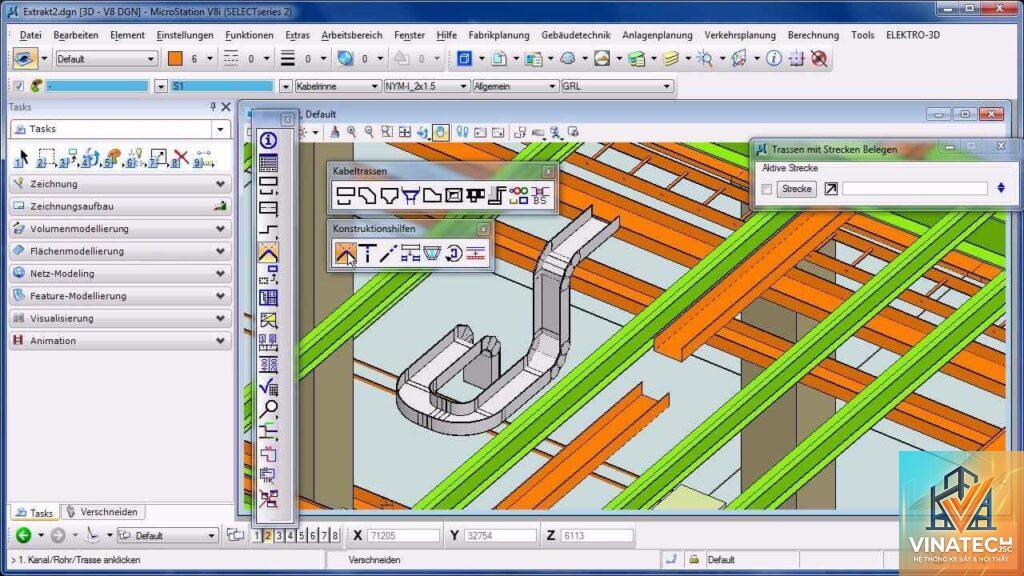

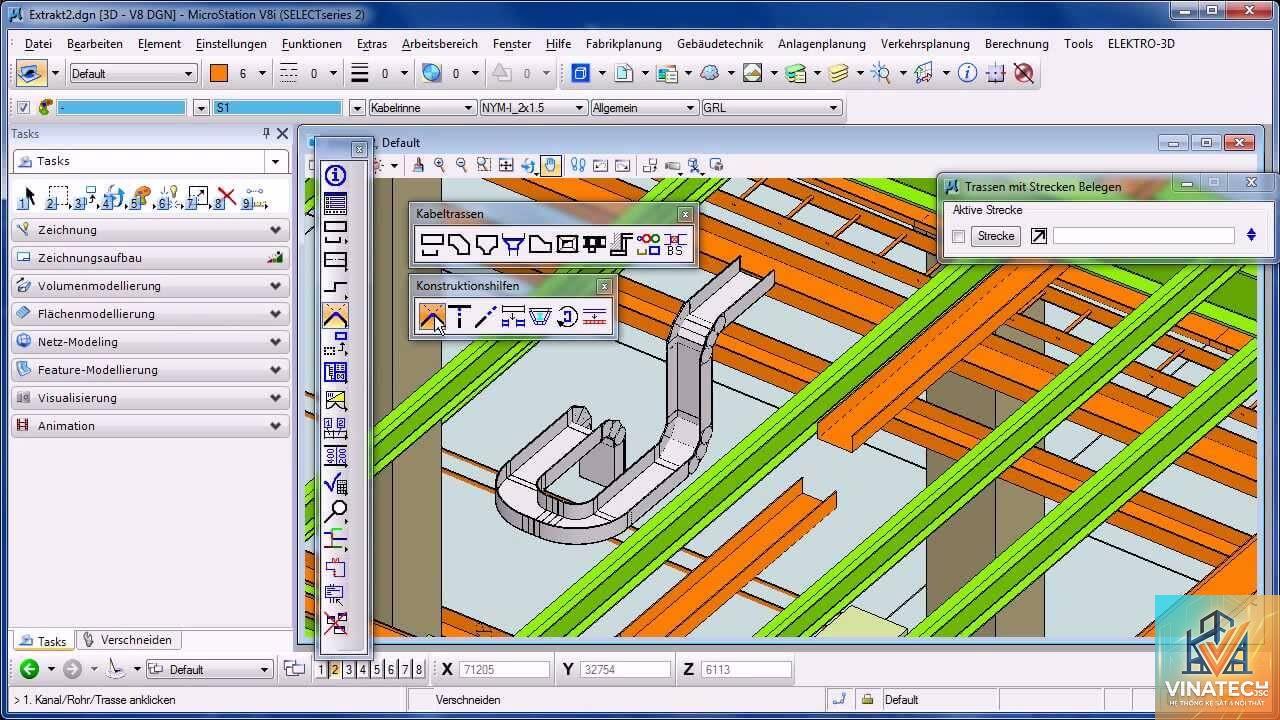

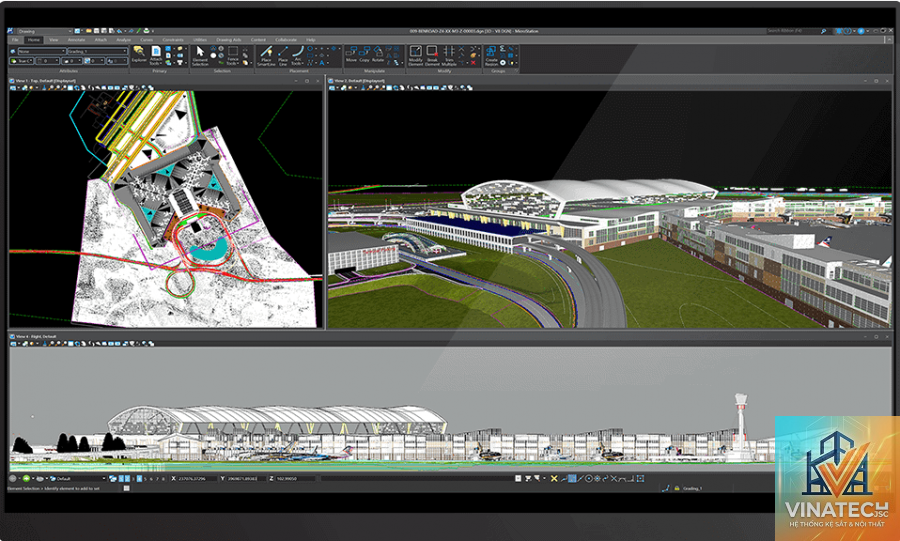

Trong thiết kế nhà máy điện, trạm biến áp, đường ống dầu khí, MicroStation kết hợp với OpenPlant hoặc Bentley Substation để tạo mô hình 3D phức tạp, quản lý xung đột (clash detection) giữa các hệ thống và sinh ra bản vẽ P&ID (Piping and Instrumentation Diagram).

Lợi ích và hạn chế của MicroStation so với các phần mềm CAD khác



Lợi ích vượt trội

• Xử lý file lớn xuất sắc: MicroStation được tối ưu để làm việc với các file DGN có kích thước lên đến hàng trăm megabyte, thậm chí nhiều gigabyte mà không bị chậm, lag.
• Khả năng cộng tác nhóm vượt trội: Tích hợp sâu với ProjectWise – hệ thống quản lý dự án và quản lý tài liệu của Bentley. Nhiều kỹ sư có thể làm việc đồng thời trên cùng một dự án thông qua tham chiếu file, kiểm soát phiên bản chặt chẽ.
• Độ chính xác cực cao: MicroStation hỗ trợ độ phân giải 64-bit với đơn vị làm việc linh hoạt (mm, cm, m, feet, inch). Sai số có thể được kiểm soát ở cấp độ micron (0.001 mm).
• Tương thích DWG mạnh mẽ: MicroStation có thể đọc, ghi và chỉnh sửa trực tiếp file DWG mà không cần qua trung gian chuyển đổi, giữ nguyên các thuộc tính layer, block, text style.
• Linh hoạt trong tùy biến: Người dùng có thể viết macro bằng VBA, MicroStation BASIC, C# hoặc tạo các công cụ tùy chỉnh qua MDL (MicroStation Development Language).
• Hỗ trợ BIM và Digital Twin: Khả năng tạo đối tượng 3D thông minh, liên kết với cơ sở dữ liệu, hỗ trợ xuất iModel để đồng bộ với các nền tảng Digital Twin của Bentley như iTwin.

Hạn chế cần lưu ý

• Chi phí bản quyền cao: Giá bản quyền MicroStation thường cao hơn AutoCAD, đặc biệt là các gói CONNECT Edition đầy đủ tính năng. Tuy nhiên, đã có chính sách cho thuê theo tháng/năm (subscription).
• Đường cong học tập dốc: Người mới bắt đầu thường gặp khó khăn vì giao diện khác biệt, thuật ngữ riêng (levels thay vì layers, cells thay vì blocks, reference files thay vì xref).
• Cộng đồng người dùng nhỏ hơn: So với AutoCAD, số lượng tài liệu hướng dẫn, video bài giảng, diễn đàn hỗ trợ bằng tiếng Việt còn hạn chế. Người dùng chủ yếu dựa vào tài liệu tiếng Anh từ Bentley.
• Khả năng thiết kế kiến trúc thuần túy có phần kém cạnh: Trong khi AutoCAD có đầy đủ add-on chuyên cho kiến trúc (AutoCAD Architecture), thì MicroStation cần phải mua thêm các module riêng (OpenBuildings) để có được tính năng tương tự.

So sánh MicroStation với AutoCAD và Revit

Tiêu chí	MicroStation	AutoCAD	Revit
Định dạng file gốc	DGN	DWG	RVT
Hỗ trợ định dạng khác	DWG, DXF, PDF, iModel	DGN (giới hạn), DXF, PDF	DWG (import/export), DXF, IFC
Mục tiêu thiết kế chính	Hạ tầng, cầu đường, GIS, năng lượng	Kiến trúc, cơ khí, điện, nội thất	BIM, kiến trúc, kết cấu, MEP
Khả năng làm việc nhóm	Mạnh (ProjectWise, tham chiếu file)	Trung bình (xref, DWG reference)	Mạnh (worksets, liên kết file trung tâm)
Độ chính xác	Cao (hỗ trợ 64-bit)	Cao (32-bit/64-bit)	Cao (64-bit)
Xử lý mô hình 3D phức tạp	Xuất sắc	Tốt	Rất tốt (BIM native)
Chi phí bản quyền	Cao	Trung bình	Cao
Học và sử dụng	Khó	Trung bình	Khó

Ứng dụng thực tế của MicroStation trong các dự án quy mô lớn



Thiết kế cao tốc Bắc – Nam

Dự án đường cao tốc dài nhất Việt Nam sử dụng MicroStation kết hợp với Bentley Rail Track để thiết kế tuyến đường, tính toán khối lượng đào đắp, tạo mặt cắt ngang, bố trí cống hộp kỹ thuật. Việc sử dụng tham chiếu file cho phép 500 kỹ sư từ 10 gói thầu khác nhau làm việc đồng bộ, tránh xung đột dữ liệu.

BIM cho tòa nhà Landmark 81

Tòa nhà cao nhất Việt Nam được mô hình hóa bằng MicroStation CONNECT Edition và Bentley AECOsim Building Designer (nay là OpenBuildings). Mô hình 3D của tòa tháp chứa hơn 2 triệu đối tượng thông minh, tích hợp thông tin về kết cấu thép, hệ thống MEP, vật liệu hoàn thiện. Nhờ đó, nhà thầu phát hiện hơn 1.200 xung đột kỹ thuật ngay trong giai đoạn thiết kế, tiết kiệm hàng trăm tỷ đồng chi phí phát sinh.

Quản lý tài sản hạ tầng ngầm tại TP. HCM

Trung tâm Quản lý hạ tầng kỹ thuật TP. HCM sử dụng MicroStation và Bentley Map để số hóa toàn bộ hệ thống cống, cáp điện, cáp viễn thông dưới lòng đất. Các đối tượng ngầm được gán tọa độ thực địa, độ sâu, chủ sở hữu, năm xây dựng. Khi có dự án đào đường, các đơn vị thi công tra cứu bản đồ số để tránh đứt cáp, vỡ cống.

Sai lầm thường gặp khi làm việc với MicroStation và cách tránh

Sử dụng sai seed file

Nhiều người mới mở MicroStation và vẽ luôn mà không chọn seed file phù hợp. Hậu quả: bản vẽ có đơn vị sai (inch thay vì mm), tỉ lệ in ấn bị lệch, báo cáo khối lượng sai. Cách tránh: Luôn tạo bản vẽ mới từ seed file đã được chuẩn hóa của dự án. Có thể tự tạo seed file riêng với các cài đặt mặc định.

Lạm dụng tham chiếu file không kiểm soát

Tham chiếu file rất tiện lợi, nhưng nếu mỗi người tham chiếu quá nhiều file hoặc sử dụng đường dẫn tuyệt đối (absolute path), khi chuyển thư mục dự án sẽ bị lỗi mất link. Cách tránh: Sử dụng đường dẫn tương đối (relative path), đặt tất cả file tham chiếu trong cùng một thư mục con. Thường xuyên dùng lệnh “Reference Manager” để kiểm tra và sửa lỗi.

Không quản lý levels (lớp) một cách hệ thống

Mỗi kỹ sư tự tạo level riêng mà không tuân thủ quy tắc chung, dẫn đến bản vẽ hỗn loạn, không thể bật/tắt đối tượng theo nhóm. Cách tránh: Thiết lập bảng level chuẩn cho toàn bộ dự án, thống nhất tên level, màu sắc, kiểu đường. Sử dụng lệnh “Level Manager” để áp đặt standard.

Không sao lưu và quản lý phiên bản

MicroStation không có tính năng autosave mặc định như một số phần mềm khác. Khi máy tính treo hoặc mất điện, toàn bộ dữ liệu chưa lưu có thể mất hoàn toàn. Cách tránh: Cài đặt autosave trong Preferences (mỗi 5–10 phút). Lưu file với tên có kèm ngày tháng phiên bản. Sử dụng ProjectWise để tự động quản lý version.

Lưu ý quan trọng khi bắt đầu học và sử dụng MicroStation


• Nắm vững thuật ngữ cơ bản: “Level” thay vì “Layer”, “Cell” thay vì “Block”, “Reference” thay vì “Xref”, “Seed file” thay vì “Template”. Hiểu đúng thuật ngữ giúp bạn đọc tài liệu và giao tiếp với đồng nghiệp dễ dàng hơn.
• Tận dụng các khóa học chính thức từ Bentley LEARN: Hãng cung cấp hàng trăm khóa học miễn phí và trả phí, bao gồm video bài giảng, bài tập thực hành, chứng chỉ quốc tế.
• Thực hành với dự án mẫu: Bentley cung cấp các file DGN mẫu cho từng lĩnh vực (kiến trúc, cầu đường, GIS). Tải về và mô phỏng lại các bước thiết kế là cách học nhanh nhất.
• Cài đặt bản dùng thử trước khi mua: MicroStation CONNECT Edition có bản trial 30 ngày đầy đủ tính năng. Dùng thử để đánh giá sự phù hợp với nhu cầu thực tế.
• Tham gia cộng đồng Bentley Communities: Diễn đàn trực tuyến nơi hàng nghìn chuyên gia chia sẻ kiến thức, giải đáp thắc mắc. Có cả nhóm người dùng tiếng Việt.

Những câu hỏi thường gặp về MicroStation

MicroStation có miễn phí không?

MicroStation là phần mềm thương mại, không miễn phí. Tuy nhiên, Bentley Systems cung cấp bản dùng thử 30 ngày đầy đủ tính năng. Sinh viên và giảng viên có thể đăng ký chương trình Bentley Education để nhận bản quyền dùng thử miễn phí trong 1 năm.

MicroStation có đọc được file DWG không?

Có. MicroStation có khả năng đọc, ghi và chỉnh sửa trực tiếp file DWG mà không cần chuyển đổi. Tính năng này hoạt động ổn định với AutoCAD 2018 trở về trước. Tuy nhiên, các thuộc tính như dynamic blocks, annotative scaling có thể bị mất hoặc chuyển đổi không hoàn hảo.

MicroStation khác AutoCAD như thế nào?

Sự khác biệt chính nằm ở mục đích thiết kế: AutoCAD mạnh về thiết kế kiến trúc và cơ khí tổng quát, trong khi MicroStation chuyên sâu về hạ tầng quy mô lớn. MicroStation có khả năng xử lý file lớn tốt hơn, quản lý tham chiếu file linh hoạt hơn, nhưng đường cong học tập cao hơn. Về giá cả, MicroStation thường đắt hơn AutoCAD.

Học MicroStation có khó không?

Đối với người đã quen với AutoCAD, việc chuyển sang MicroStation có thể mất từ 2 đến 4 tuần để làm quen. Người mới bắt đầu hoàn toàn từ con số 0 sẽ mất khoảng 3 đến 6 tháng học bài bản để thành thạo. Quan trọng nhất là kiên trì thực hành với các dự án thực tế.

MicroStation có thể làm BIM không?

Có. MicroStation là nền tảng BIM mạnh mẽ khi kết hợp với các ứng dụng như OpenBuildings (cho kiến trúc), OpenBridge (cho cầu), OpenRoads (cho đường bộ). Nó hỗ trợ tạo mô hình thông tin, trích xuất bảng khối lượng, phát hiện xung đột, và liên kết với iModelHub để quản lý Digital Twin.

Làm thế nào để xuất file MicroStation sang PDF?

Sử dụng lệnh “Print” hoặc “File -> Print”. Trong hộp thoại Print, chọn máy in PDF (ví dụ Adobe PDF hoặc Microsoft Print to PDF). Điều chỉnh tỉ lệ, kích thước giấy, và chọn vùng in. Có thể tạo file PDF đa trang bằng cách chọn “All Sheets” hoặc chọn các tờ vẽ cụ thể.

Kết luận

MicroStation là một trong những nền tảng CAD chuyên nghiệp và mạnh mẽ nhất thế giới, đặc biệt phù hợp với các dự án hạ tầng quy mô lớn, BIM và Digital Twin. Mặc dù chi phí đầu tư ban đầu cao và yêu cầu thời gian học tập nhất định, nhưng những lợi ích về độ chính xác, khả năng cộng tác, xử lý dữ liệu lớn và tích hợp đa ngành khiến nó trở thành công cụ không thể thiếu đối với các kỹ sư, kiến trúc sư và nhà thầu làm việc trong lĩnh vực xây dựng hạ tầng, giao thông, năng lượng và bản đồ. Nếu bạn đang tìm kiếm một công cụ CAD có thể đáp ứng các dự án phức tạp, đòi hỏi độ chính xác cao và khả năng làm việc nhóm vượt trội, MicroStation chính là lựa chọn đáng cân nhắc. Hãy bắt đầu với bản dùng thử miễn phí, tham gia các khóa học trực tuyến và thực hành trên các dự án mẫu để làm chủ phần mềm này một cách nhanh nhất.
