Trong thời đại công nghệ số, việc số hóa các đối tượng thực tế trở nên phổ biến hơn bao giờ hết. Một trong những công nghệ đóng vai trò then chốt trong lĩnh vực này chính là laser scan. Vậy laser scan là gì và tại sao nó lại trở thành công cụ không thể thiếu trong nhiều ngành công nghiệp hiện đại? Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ khái niệm cơ bản, nguyên lý hoạt động cho đến các ứng dụng thực tiễn và những lưu ý quan trọng khi sử dụng công nghệ này.
Laser scan, hay còn gọi là quét laser, là một công nghệ sử dụng chùm tia laser để đo khoảng cách và tạo ra bản sao kỹ thuật số ba chiều (3D) của các đối tượng, bề mặt hoặc không gian vật lý. Bản sao này, thường được gọi là đám mây điểm (point cloud), bao gồm hàng triệu điểm dữ liệu với tọa độ không gian chính xác, cho phép tái tạo hình dạng và kích thước thực tế của đối tượng với độ chi tiết và độ chính xác cực cao.
Không giống như các phương pháp đo đạc truyền thống chỉ thu thập một vài điểm dữ liệu riêng lẻ, laser scan thu thập một lượng lớn thông tin trong thời gian ngắn. Công nghệ này hoạt động dựa trên nguyên lý đo thời gian bay (Time-of-Flight) hoặc đo dịch pha (Phase Shift) của tia laser. Mỗi lần tia laser bắn ra, chạm vào bề mặt vật thể và phản xạ trở lại bộ thu, máy quét sẽ tính toán chính xác khoảng cách dựa trên thời gian ánh sáng di chuyển. Kết hợp với góc quay của gương hoặc cơ chế quay của máy, hệ thống xác định vị trí 3D của từng điểm.
Nguyên Lý Hoạt Động Của Thiết Bị Laser Scan
Để hiểu rõ hơn laser scan là gì và nó hoạt động như thế nào, chúng ta cần đi sâu vào nguyên lý vận hành của thiết bị. Có hai phương pháp chính được sử dụng:
1. Phương Pháp Đo Thời Gian Bay (Time-of-Flight – ToF)
Đây là phương pháp phổ biến nhất, đặc biệt trong các máy quét laser mặt đất (Terrestrial Laser Scanner – TLS) và máy quét LiDAR trên máy bay. Máy phát ra một xung laser ngắn về phía vật thể. Bộ thu sẽ ghi nhận xung phản xạ được phản hồi từ vật thể. Khoảng cách được tính dựa trên công thức cơ bản: Khoảng cách = (Tốc độ ánh sáng × Thời gian bay) / 2. Phương pháp này cho phép đo ở khoảng cách xa, lên đến hàng km, và phù hợp với các ứng dụng ngoài trời, khảo sát địa hình.
2. Phương Pháp Đo Dịch Pha (Phase Shift)
Phương pháp này sử dụng một chùm tia laser liên tục có cường độ được điều chế. Máy quét sẽ so sánh độ lệch pha giữa chùm tia phát ra và chùm tia phản xạ để tính toán khoảng cách. Phương pháp đo dịch pha thường có tốc độ quét nhanh hơn nhiều so với ToF, đồng thời đạt độ chính xác cao hơn (có thể đến dưới milimet). Tuy nhiên, nó bị giới hạn về tầm xa và hoạt động tốt nhất trong phạm vi vài trăm mét.
Công nghệ laser scan không chỉ tồn tại dưới một dạng duy nhất. Tùy vào mục đích sử dụng và môi trường làm việc, có nhiều loại hệ thống khác nhau:
Laser Scan Mặt Đất (Terrestrial Laser Scanning – TLS): Thiết bị được đặt trên giá ba chân, quét 360 độ xung quanh. Thường dùng trong khảo sát công trình xây dựng, kiến trúc, bảo tồn di sản.
Laser Scan Trên Máy Bay (Airborne Laser Scanning – ALS hay LiDAR): Gắn trên máy bay hoặc trực thăng, tạo bản đồ địa hình, rừng, đường dây điện với tốc độ nhanh chóng.
Laser Scan Di Động (Mobile Laser Scanning – MLS): Gắn trên xe ô tô, tàu hỏa hoặc thuyền, thu thập dữ liệu dọc theo hành trình. Ứng dụng trong khảo sát đường bộ, đường sắt, quản lý hạ tầng đô thị.

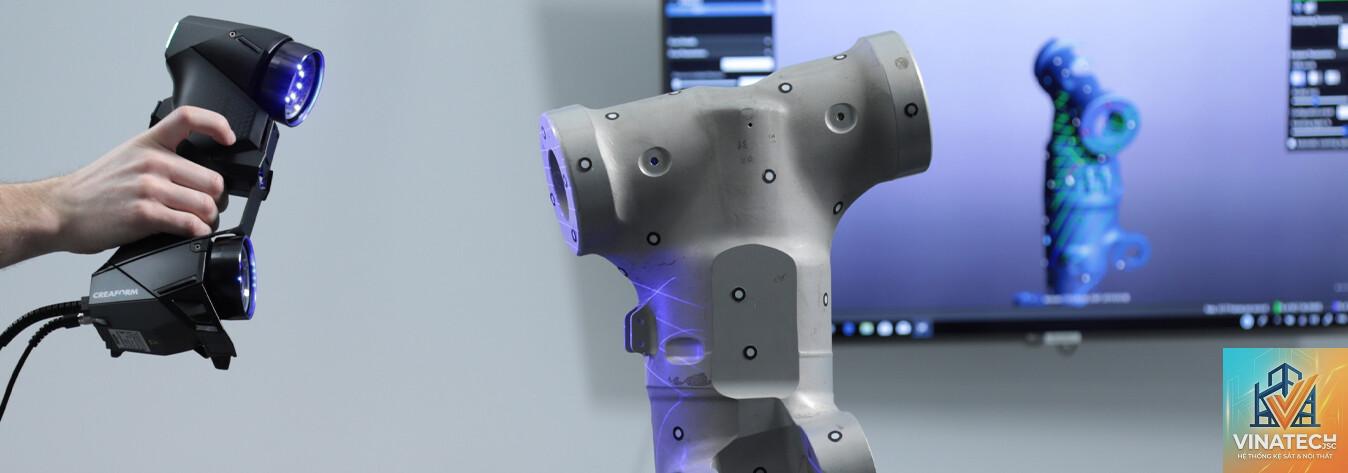

Laser Scan Cầm Tay (Handheld Laser Scanner): Thiết bị nhỏ gọn, linh hoạt, di chuyển bằng tay. Thích hợp cho quét các không gian nhỏ hẹp, đường ống, nội thất.
Laser Scan Cố Trên Bàn (Desktop Laser Scanner): Dùng trong công nghiệp sản xuất và thiết kế ngược (reverse engineering) để quét các chi tiết nhỏ với độ chính xác rất cao.
So Sánh Laser Scan Với Các Phương Pháp Đo Đạc Truyền Thống
Nhiều người thắc mắc laser scan là gì và nó khác biệt như thế nào so với máy toàn đạc hay chụp ảnh thông thường. Sự khác biệt rất rõ rệt:
Tiêu Chí
Laser Scan
Máy Toàn Đạc (Total Station)
Chụp Ảnh Số (Photogrammetry)
Số lượng điểm dữ liệu
Hàng triệu điểm/giây
Một điểm/lần đo
Dựa trên giải thuật từ ảnh, độ chính xác phụ thuộc
Tốc độ thu thập
Rất nhanh
Chậm (từng điểm)
Nhanh khi chụp nhưng chậm khi xử lý
Độ chính xác
Rất cao (0.1 – 10mm)
Cao (1-5mm)
Trung bình đến cao (phụ thuộc vào phần mềm và ảnh)
Khả năng xuyên thấu
Có một phần (qua khe hở, tán lá thưa)
Không
Không
Hiệu quả với bề mặt phức tạp
Rất tốt
Kém
Tốt nếu có đủ ánh sáng và texture
Lợi Ích Và Hạn Chế Khi Sử Dụng Công Nghệ Laser Scan
Việc hiểu rõ ưu và nhược điểm giúp các kỹ sư và nhà quản lý đưa ra quyết định đúng đắn khi áp dụng công nghệ này.
Lợi Ích Nổi Bật
Độ chính xác và chi tiết vượt trội: Tạo ra dữ liệu 3D với độ chính xác đến từng milimet, thể hiện được các chi tiết nhỏ nhất.
Tốc độ thu thập dữ liệu nhanh chóng: Quét một tòa nhà cao tầng hoặc một khu mỏ có thể chỉ mất vài phút thay vì nhiều ngày.
Giảm thiểu sai sót và rủi ro: Việc đo đạc từ xa giúp tránh các khu vực nguy hiểm, không cần tiếp cận trực tiếp. Dữ liệu có thể được kiểm tra lại nhiều lần trên phần mềm.
Khả năng số hóa toàn diện: Mọi thông tin hình học đều được lưu trữ trong đám mây điểm, phục vụ cho thiết kế, mô phỏng và bảo tồn lâu dài.
Hạn Chế Cần Cân Nhắc
Chi phí đầu tư cao: Thiết bị laser scan và các phần mềm xử lý chuyên dụng có giá thành không hề rẻ.
Yêu cầu kỹ thuật xử lý phức tạp: Dữ liệu đám mây điểm có dung lượng cực lớn, đòi hỏi máy tính cấu hình mạnh và kỹ năng xử lý chuyên sâu.
Bị ảnh hưởng bởi điều kiện môi trường: Mưa, bụi, sương mù hoặc bề mặt phản chiếu mạnh (kim loại bóng, kính) có thể làm giảm chất lượng dữ liệu.
Khó khăn với các bề mặt trong suốt: Tia laser thường xuyên xuyên qua vật liệu trong suốt như kính hoặc nước, gây méo mó dữ liệu.
Ứng Dụng Thực Tế Của Công Nghệ Laser Scan Trong Đời Sống
Với sự phát triển của khoa học kỹ thuật, laser scan đã len lỏi vào hầu hết các lĩnh vực. Các nhà thầu có thể so sánh đám mây điểm quét được với bản vẽ thiết kế để phát hiện sai lệch ngay lập tức.
Trong Khảo Cổ Học và Bảo Tồn Di Sản
Đây là một trong những ứng dụng ấn tượng nhất. Các nhà khảo cổ sử dụng laser scan để tạo bản sao kỹ thuật số 3D của các di tích lịch sử, tượng đài, hang động mà không cần chạm vào chúng. Dữ liệu này phục vụ cho nghiên cứu, phục dựng và số hóa để quảng bá du lịch.
Trong Công Nghiệp Sản Xuất

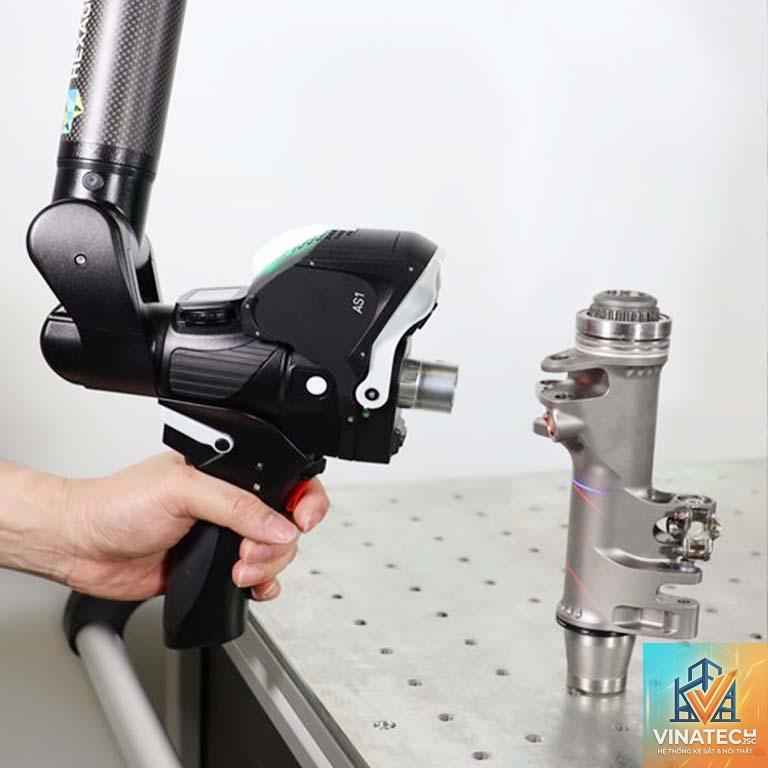

Thiết kế ngược (Reverse Engineering) là lĩnh vực quan trọng. Các kỹ sư quét một chi tiết máy cũ, tạo mô hình CAD 3D để có thể sản xuất lại hoặc cải tiến. Laser scan cũng được dùng để kiểm tra chất lượng sản phẩm (quality control) bằng cách so sánh chi tiết gia công với mô hình CAD gốc.
Trong Giao Thông và Hạ Tầng
Quét laser trên xe hoặc máy bay giúp lập bản đồ 3D toàn bộ tuyến đường, xác định tình trạng mặt đường, biển báo, cầu cống. Điều này hỗ trợ đắc lực trong việc lập kế hoạch bảo trì, nâng cấp hạ tầng giao thông.
Trong Lĩnh Vực Y Tế
Trong chỉnh hình và phẫu thuật thẩm mỹ, laser scan được sử dụng để tạo mô hình 3D chính xác của cơ thể bệnh nhân. Ví dụ, quét khuôn mặt để thiết kế mặt nạ phòng độc vừa vặn hoặc quét chân tay để làm chân giả, nẹp chỉnh hình.
Quy Trình Thực Hiện Một Dự Án Laser Scan Chuyên Nghiệp
Để hiểu được một dự án laser scan diễn ra như thế nào, chúng ta cần nắm các bước cơ bản sau:
Khảo sát và lập kế hoạch: Xác định mục tiêu quét, đối tượng cần quét, điều kiện địa hình, xác định số lượng trạm quét và vị trí đặt máy.
Tiến hành quét thực địa: Thiết lập máy quét, cài đặt thông số (độ phân giải, tầm quét). Tiến hành quét tại nhiều vị trí khác nhau để bao phủ toàn bộ đối tượng. Đặt các target (mục tiêu đánh dấu) để hỗ trợ ghép nối dữ liệu.
Xử lý dữ liệu thô: Đưa dữ liệu từ máy quét vào phần mềm chuyên dụng (như Leica Cyclone, FARO Scene, Autodesk ReCap). Loại bỏ nhiễu, điểm lạ (outliers), ghép nối các trạm quét lại với nhau để tạo thành đám mây điểm hoàn chỉnh.
Đăng ký và hiệu chỉnh: Sử dụng các target hoặc điểm chung để ghép nối chính xác các đám mây điểm từ các trạm quét khác nhau. Chuẩn hóa hệ tọa độ cho dữ liệu.
Xuất dữ liệu và phân tích: Đám mây điểm có thể được xuất sang các định dạng (LAS, LAZ, E57, RCP) để phục vụ các mục đích khác nhau như tạo mô hình 3D, đo đạc kích thước, tạo bản vẽ 2D, hoặc phân tích biến dạng.
Sai Lầm Thường Gặp Khi Áp Dụng Công Nghệ Laser Scan
Khi mới tìm hiểu laser scan là gì và bắt đầu ứng dụng, người dùng thường mắc phải một số sai lầm:
Không lập kế hoạch kỹ lưỡng: Quét thiếu trạm, quét không đủ độ phủ là lỗi cơ bản. Điều này dẫn đến dữ liệu bị lỗ hổng, không thể ghép nối hoặc mất chi tiết quan trọng.
Chọn sai loại máy quét: Sử dụng máy quét ToF tầm xa để quét một căn phòng nhỏ sẽ cho độ chính xác không cao bằng máy Phase Shift. Ngược lại, quét một khu vực rộng lớn bằng máy Phase Shift sẽ mất rất nhiều thời gian vì phải quét nhiều trạm.
Bỏ qua việc hiệu chỉnh đám mây điểm: Nếu không loại bỏ nhiễu và điểm lạ, dữ liệu cuối cùng sẽ sai lệch, ảnh hưởng đến các phép đo và mô hình sau này.
Đánh giá thấp khối lượng dữ liệu: Một dự án quét có thể tạo ra hàng terabyte dữ liệu. Việc không có hệ thống lưu trữ và xử lý đủ mạnh sẽ làm chậm tiến độ và gây khó khăn.
Lưu Ý Quan Trọng Để Đạt Kết Quả Tối Ưu
Để khai thác tối đa tiềm năng của công nghệ này, cần ghi nhớ một số điểm sau:
Đầu tư vào đào tạo nhân sự: Vận hành máy quét và xử lý dữ liệu đám mây điểm đòi hỏi kỹ năng chuyên môn. Hãy đảm bảo đội ngũ kỹ thuật được đào tạo bài bản.
Chọn phần mềm phù hợp: Mỗi hãng máy quét thường có phần mềm đi kèm riêng. Ngoài ra, các phần mềm bên thứ ba như CloudCompare (free), Geomagic, 3DReshaper cũng cung cấp nhiều tính năng xử lý mạnh mẽ.
Kiểm tra chất lượng dữ liệu tại hiện trường: Sau khi quét xong một vài trạm, hãy kiểm tra nhanh trên máy tính bảng hoặc laptop xem dữ liệu đã đầy đủ và không bị lỗi hay chưa. “Phòng bệnh hơn chữa bệnh”.
Kết hợp với công nghệ khác: Để có được màu sắc chân thực, có thể kết hợp laser scan với chụp ảnh HDR. Camera tích hợp trên máy quét hoặc máy ảnh rời sẽ giúp gán màu cho từng điểm trong đám mây.
Câu Hỏi Thường Gặp Về Công Nghệ Laser Scan (FAQ)
Laser scan có giống với LiDAR không?
Về cơ bản, LiDAR (Light Detection and Ranging) là một công nghệ sử dụng tia laser để đo khoảng cách, và laser scan là một ứng dụng cụ thể của LiDAR để tạo ra bản đồ 3D. Trong nhiều ngữ cảnh, hai thuật ngữ này được sử dụng thay thế cho nhau, đặc biệt khi nói đến hệ thống đặt trên máy bay hoặc xe cộ.
Dữ liệu laser scan có dung lượng lớn không?
Rất lớn. Một đám mây điểm của một tòa nhà hoặc một công trình có thể dễ dàng lên đến vài GB hoặc thậm chí hàng trăm GB. Do đó, việc sử dụng ổ cứng SSD dung lượng cao và máy trạm có RAM lớn là điều cần thiết để xử lý dữ liệu mượt mà.
Chi phí cho một dự án laser scan là bao nhiêu?
Chi phí phụ thuộc vào nhiều yếu tố: quy mô dự án, độ chính xác yêu cầu, thời gian thực hiện và đơn vị thi công. Một dự án quét mặt tiền tòa nhà nhỏ có thể vài triệu đồng, trong khi quét toàn bộ một nhà máy có thể lên đến vài trăm triệu đồng. Việc mua máy quét laser cũng có chi phí đầu tư từ vài trăm triệu đến vài tỷ đồng.
Có thể tự học xử lý dữ liệu laser scan không?
Hoàn toàn có thể. Hiện nay có nhiều khóa học trực tuyến và tài liệu hướng dẫn miễn phí như các video trên YouTube, diễn đàn 3D, hoặc các khóa học trên Coursera và Udemy. Tuy nhiên, để thành thạo, bạn cần sự kiên trì và thực hành nhiều. Các phần mềm như CloudCompare (miễn phí) là một điểm khởi đầu tuyệt vời.
Laser scan có nguy hiểm cho mắt không?
Hầu hết các máy quét laser hiện đại đều thuộc loại an toàn cho mắt (Class 1 hoặc Class 1M) khi sử dụng đúng cách. Chúng có công suất rất thấp và không gây hại cho võng mạc. Tuy nhiên, không nên nhìn trực tiếp vào chùm tia laser trong thời gian dài. Tuân thủ hướng dẫn an toàn của nhà sản xuất là điều bắt buộc.
Kết Luận: Tương Lai Của Công Nghệ Laser Scan
Công nghệ laser scan là gì không còn là một khái niệm xa lạ trong thời đại số hóa. Đây là một bước đột phá trong việc thu thập và xử lý dữ liệu không gian, mang lại độ chính xác và hiệu quả vượt trội so với các phương pháp truyền thống. Từ xây dựng, khảo cổ, công nghiệp đến y tế, laser scan đang từng bước thay đổi cách con người tương tác với thế giới vật chất.
Mặc dù còn tồn tại những hạn chế về chi phí và yêu cầu kỹ thuật, nhưng với tốc độ phát triển của phần cứng và phần mềm, những rào cản này đang dần được thu hẹp. Việc nắm vững kiến thức về công nghệ này sẽ là một lợi thế cạnh tranh quan trọng cho các cá nhân và doanh nghiệp muốn dẫn đầu trong kỷ nguyên công nghiệp 4.0. Đầu tư vào laser scan không chỉ là đầu tư vào công nghệ, mà còn là đầu tư vào sự chính xác, hiệu quả và một tương lai bền vững hơn.
