Trong lĩnh vực đồ hoạ 3D, việc tạo ra các bề mặt chi tiết, sống động như thật luôn là thách thức lớn. Các kỹ thuật như bump mapping hay normal mapping chỉ mô phỏng ảo giác về độ lồi lõm, trong khi displacement map là gì lại là giải pháp đích thực, can thiệp trực tiếp vào cấu trúc hình học. Displacement mapping là một kỹ thuật kết xuất cao cấp, cho phép các nghệ sĩ 3D biến một lưới đa giác đơn giản thành một mô hình phức tạp với vô số chi tiết vi mô, từ vân da tay đến những hốc đá gồ ghề. Bài viết chuyên sâu này sẽ giải thích toàn diện về bản chất kỹ thuật, cơ chế hoạt động, ưu nhược điểm và cách ứng dụng displacement map hiệu quả trong pipeline dựng hình 3D chuyên nghiệp.

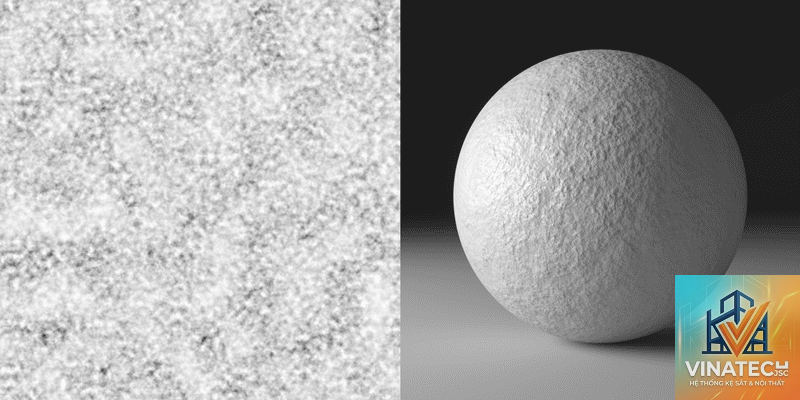

Displacement map (bản đồ dịch chuyển) là một texture dạng thang độ xám (grayscale) hoặc ảnh RGB, trong đó mỗi pixel chứa giá trị cường độ ánh sáng được ánh xạ thành độ cao của bề mặt. Khác với normal map chỉ thay đổi hướng pháp tuyến để đánh lừa thị giác, displacement map thực sự dịch chuyển các đỉnh (vertex) của lưới 3D dọc theo hướng pháp tuyến của bề mặt. Kết quả là hình học thực sự bị biến dạng, tạo ra các gờ, hố lõm và kết cấu ba chiều chân thực dưới mọi góc nhìn và điều kiện ánh sáng.
Cơ Chế Hoạt Động Của Displacement Mapping
Quy trình displacement mapping diễn ra qua các bước sau: Đầu tiên, một texture displacement (thường là ảnh grayscale 8-bit hoặc 16-bit) được gán cho vật liệu của mô hình 3D. Giá trị pixel từ 0 (đen tuyền) đến 1 (trắng tinh) tương ứng với độ dịch chuyển âm (lõm xuống) hoặc dương (nhô lên). Trong quá trình rendering hoặc tessellation, engine đồ hoạ sẽ đọc từng texel, tính toán vectơ pháp tuyến tại vị trí tương ứng trên bề mặt, sau đó dịch chuyển các điểm ảnh hoặc đỉnh lưới theo một khoảng cách tỉ lệ thuận với giá trị pixel đó.
Để displacement hoạt động hiệu quả, lưới 3D cần có mật độ đa giác đủ cao. Với các lưới thưa, kỹ thuật tessellation được sử dụng để chia nhỏ các mặt tam giác một cách linh hoạt dựa trên khoảng cách từ camera, giúp tận dụng tối đa chi tiết từ displacement map mà không làm quá tải hệ thống. Các engine hiện đại như Unreal Engine 5 với Nanite, hoặc các phần mềm như Blender, Maya, Houdini đều hỗ trợ tessellation theo thời gian thực hoặc offline.
Phân Loại Displacement Map Theo Định Dạng Và Ứng Dụng
Có hai loại displacement map chính dựa trên cách biểu diễn dữ liệu độ cao:
Loại Displacement Map
Đặc điểm kỹ thuật
Ưu điểm
Nhược điểm
Height Map (Grayscale)
Kênh duy nhất (single channel), mỗi pixel lưu độ cao dưới dạng giá trị màu xám từ 0-1
Dung lượng nhẹ, tương thích rộng rãi, dễ tạo từ ảnh đen trắng hoặc kết xuất từ Z-depth
Thiếu thông tin hướng, dễ mất chi tiết ở các bề mặt phức tạp
Vector Displacement Map (VDM)
Ảnh RGB với mỗi kênh lưu độ dịch chuyển theo một trục không gian (X, Y, Z)
Cho phép tạo các chi tiết hình học phức tạp như vòm, gờ lõm ngược hướng, phù hợp với sculpting kỹ thuật số
Dung lượng lớn hơn, chỉ được hỗ trợ trong các pipeline tiên tiến, đòi hỏi hiểu biết về không gian tangent

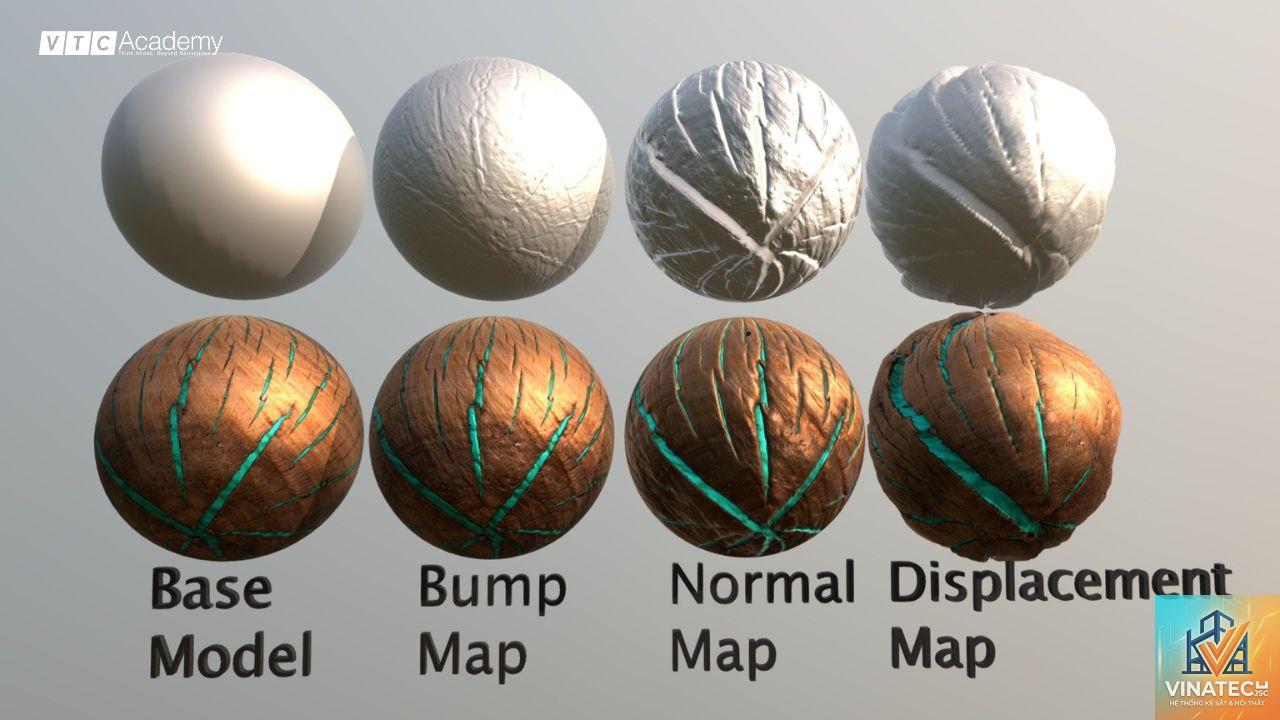

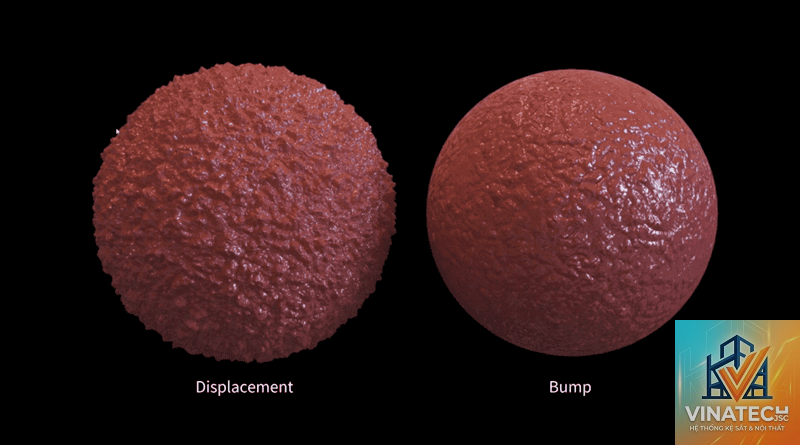

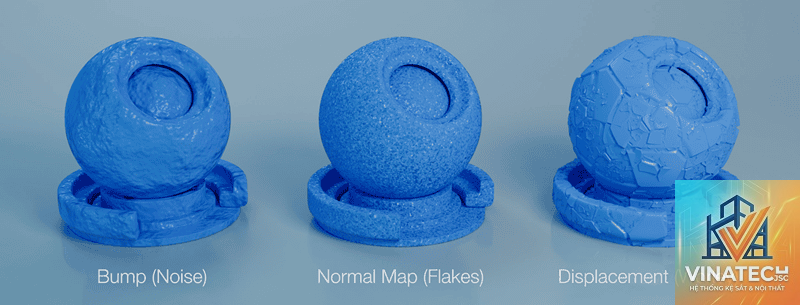

So Sánh Chi Tiết: Displacement Map Với Other Mapping Techniques
Để hiểu rõ giá trị của displacement mapping, cần đặt nó trong bối cảnh so sánh với các kỹ thuật tạo chi tiết bề mặt khác.
Tiêu chí
Displacement Map

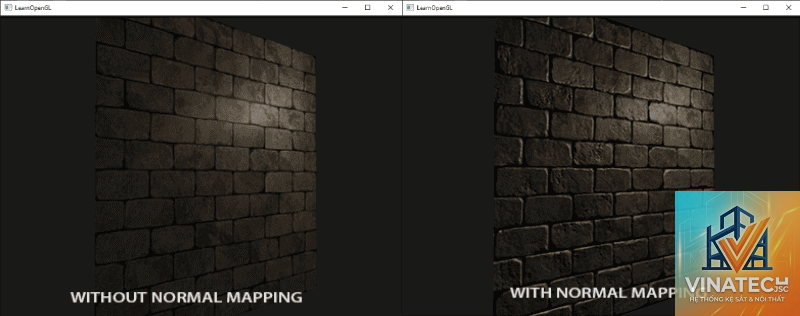

Normal Map
Bump Map
Ảnh hưởng đến hình học
Có, thực sự thay đổi cấu trúc lưới
Không, chỉ thay đổi hướng pháp tuyến
Không, chỉ thay đổi gradient ánh sáng
Chi tiết nhìn từ góc cạnh
Chân thực tuyệt đối, có parallax và occlusion
Bị lộ khi nhìn nghiêng, bề mặt vẫn phẳng
Rất giả tạo, chỉ đẹp ở góc nhìn chính diện
Hiệu suất GPU
Nặng nhất, cần tessellation và đa giác cao
Nhẹ tương đối, phổ biến trong game
Cực nhẹ, nhưng chất lượng thấp
Ứng dụng chính
Phim ảnh CGI, quảng cáo cao cấp, game AAA
Game thời gian thực, VR, AR
WebGL, ứng dụng di động cũ
Quy trình tạo
Phức tạp, cần phần mềm sculpt hoặc photogrammetry
Dễ dàng, có thể bake từ high-poly
Đơn giản từ ảnh mức xám
Ứng Dụng Thực Tế Của Displacement Map Trong Các Lĩnh Vực
Phim Ảnh Và Quảng Cáo CGI
Trong các bộ phim bom tấn như Avatar hay Dune, displacement map là công cụ không thể thiếu để tạo ra các sinh vật ngoài hành tinh với lớp da vảy lồi lõm, hoặc các sa mạc cát với hàng triệu hạt cát riêng biệt. Kỹ thuật này cho phép render ra những thước phim siêu thực mà không cần dựng toàn bộ hình học chi tiết bằng tay.
Phát Triển Game AAA
Các tựa game hiện đại như The Last of Us Part II hay Cyberpunk 2077 sử dụng displacement mapping kết hợp với virtual texture streaming để khắc hoạ các bức tường đổ nát, con đường lát đá vỡ vụn hay thảm thực vật dày đặc. Kỹ thuật này giúp tiết kiệm bộ nhớ đáng kể so với việc lưu trữ mô hình high-poly.
Các kiến trúc sư dùng displacement map để mô phỏng kết cấu thực tế của vật liệu xây dựng như vân gỗ, đá hoa cương, bê tông mài và thảm len cao cấp trong bản vẽ 3D. Điều này giúp khách hàng hình dung được cảm giác chạm vào bề mặt thông qua render.
Thời Trang 3D Và Kỹ Xảo
Trong thiết kế thời trang kỹ thuật số, displacement map tạo ra các loại vải dệt kim với cấu trúc sợi, da thuộc dập nổi, hoặc họa tiết thêu tay phức tạp. Các hãng thể thao sử dụng nó để render giày với sole cao su chi tiết.
Hướng Dẫn Tạo Và Sử Dụng Displacement Map Trong Blender
Blender là một trong những phần mềm phổ biến nhất để thực hành displacement mapping. Quy trình cơ bản gồm các bước sau:
Chuẩn bị texture grayscale: Có thể dùng ảnh chụp kết cấu thật, export từ Substance Designer, hoặc tự vẽ bằng tool như GIMP. Nên sử dụng ảnh 16-bit để tránh hiện tượng banding.
Subdivide lưới đủ mịn: Vào Edit Mode, thêm các cạnh bằng Subdivide để lưới có đủ đa giác cho displacement. Hoặc bật Adaptive Subdivision trong Properties > Modifiers.
Thêm Material và Texture: Tạo material mới, vào Shader Editor, thêm node Displacement kết nối với Output Displacement của Material Output. Đặt texture vào node Image Texture và chọn phương pháp mapping là UV hoặc Object.
Điều chỉnh Strength và Midlevel: Node Displacement có tham số Scale để kiểm soát độ cao. Midlevel (mặc định 0.5) xác định mức xám nào được coi là bề mặt gốc. Với ảnh 8-bit, midlevel 0.5 tương ứng với giá trị xám 128.
Kết xuất thử nghiệm: Chọn Cycles render engine, bật Experimental > Displacement và chế độ True hoặc Bump tùy nhu cầu. True là displacement thực sự, Bump là giả lập.
Sai Lầm Thường Gặp Khi Sử Dụng Displacement Map
Dùng ảnh không phù hợp: Ảnh phải là grayscale với dải tương phản rộng. Một bức ảnh có độ tương phản thấp sẽ cho ra bề mặt phẳng lì, không có chiều sâu.
Bỏ qua hiện tượng aliasing: Khi tessellation không đủ mịn, các cạnh của displacement sẽ xuất hiện gợn sóng hoặc răng cưa. Giải pháp là bật Anti-aliasing trong màn hình hoặc tăng độ phân giải lưới.
Đặt Scale quá lớn: Giá trị quá cao làm biến dạng lưới nặng, tạo các đỉnh nhọn không tự nhiên, thậm chí gây lỗi hình học raycasting. Luôn bắt đầu với scale nhỏ từ 0.01 đến 0.1 rồi tăng dần.
Không kiểm soát UV map: Nếu UV map bị kéo dãn hoặc chồng chéo, displacement sẽ bị méo mó. Cần đảm bảo UV islands được sắp xếp đều đặn và có tỉ lệ hợp lý.
Lạm dụng trong game thời gian thực: Displacement trên toàn bộ cảnh có thể làm giảm FPS nghiêm trọng. Cần giới hạn cho các vật thể gần camera và sử dụng mipmap với tessellation động.
Lưu Ý Quan Trọng Khi Làm Việc Với Displacement Map
Để đạt hiệu quả tối ưu, nghệ sĩ 3D cần ghi nhớ các điểm sau: Không có displacement map nào hoàn hảo nếu thiếu dữ liệu độ cao chính xác. Các ảnh chụp từ photogrammetry cần được xử lý làm sạch noise trước khi đưa vào. Nên dùng format ảnh không nén lossy như PNG hoặc EXR thay vì JPEG để tránh artifacts nén. Với các mô hình hữu cơ như nhân vật, vector displacement map (VDM) thường cho kết quả tốt hơn height map truyền thống vì nó ghi lại được hướng dịch chuyển theo không gian 3D. Ngoài ra, trong quá trình baking displacement từ high-poly sang low-poly, cần sử dụng cage mesh để tránh tình trạng ray miss.
Câu Hỏi Thường Gặp Về Displacement Mapping (FAQ)
Sự khác biệt giữa displacement map và normal map là gì?
Displacement map thực sự thay đổi hình học của bề mặt bằng cách dịch chuyển các đỉnh, trong khi normal map chỉ thay đổi cách bề mặt phản chiếu ánh sáng. Displacement map tạo ra hiệu ứng parallax và occlusion chân thực từ mọi góc nhìn, còn normal map chỉ đẹp ở góc chính diện.
Displacement map có thể dùng trong game không?
Có, nhưng chủ yếu trong các tựa game AAA với hardware tessellation. Trên các thiết bị có GPU mạnh như PC và console thế hệ mới, displacement map được dùng cho chi tiết địa hình, tường đá và vũ khí. Trên di động, nó ít phổ biến vì chi phí hiệu suất cao. Thay vào đó, normal map kết hợp parallax occlusion mapping thường được ưu tiên.
Làm sao để tạo displacement map từ ảnh thường?
Có thể dùng AI tool như NVIDIA Canvas, hoặc phần mềm chuyển đổi ảnh sang độ cao như AwesomeBump, Materialize. Với Photoshop, vào Filter > 3D > Generate Bump Map. Cách tốt nhất là dùng Substance Designer hoặc máy quét 3D chuyên nghiệp để có bản đồ độ cao chính xác.
Tại sao displacement map của tôi bị lỗi hình khối khi render?
Nguyên nhân thường là do lưới nền không đủ mịn hoặc thiếu UV maps. Hãy đảm bảo Subdivision Surface modifier được thêm vào và UV của đối tượng được unwrap đúng cách. Cũng có thể do giá trị Midlevel không khớp với texture.
Displacement map 8-bit và 16-bit khác nhau thế nào?
Ảnh 8-bit chỉ có 256 mức xám, dễ gây hiện tượng banding (vạch màu thấy được) trên bề mặt chuyển tiếp mượt. Ảnh 16-bit có 65536 mức xám, cho độ mượt cao hơn nhiều, thích hợp cho render chất lượng cao. Trong game, 8-bit thường đủ dùng vì tessellation không quá dày.
Kết Luận
Displacement mapping là một kỹ thuật nền tảng trong đồ hoạ 3D hiện đại, mang lại khả năng biến đổi hình học thực sự mà không kỹ thuật giả lập nào có thể thay thế. Hiểu rõ displacement map là gì cùng với cơ chế hoạt động, ưu nhược điểm và cách triển khai đúng chuẩn sẽ giúp bạn tạo ra những sản phẩm 3D vượt trội về độ chân thực. Dù bạn là người mới bắt đầu hay chuyên gia, việc nắm vững kỹ thuật này mở ra cánh cửa đến với chất lượng điện ảnh (cinematic quality) trong mọi dự án. Hãy thực hành thường xuyên, từ việc chọn texture phù hợp đến tinh chỉnh các tham số tessellation để kiểm soát hoàn toàn hành vi của displacement map trong pipeline của bạn.
