Kệ sắt là giải pháp lưu trữ phổ biến trong kho bãi, nhà xưởng, cửa hàng và gia đình nhờ độ bền cao, khả năng chịu tải tốt và chi phí hợp lý. Hiểu rõ cấu tạo kệ sắt giúp người dùng lựa chọn đúng loại kệ phù hợp với nhu cầu sử dụng, đồng thời tối ưu không gian và kéo dài tuổi thọ sản phẩm. Bài viết này sẽ phân tích chi tiết từng thành phần, vật liệu chế tạo, quy trình sản xuất, tiêu chuẩn chất lượng cùng những sai lầm thường gặp khi sử dụng kệ sắt.

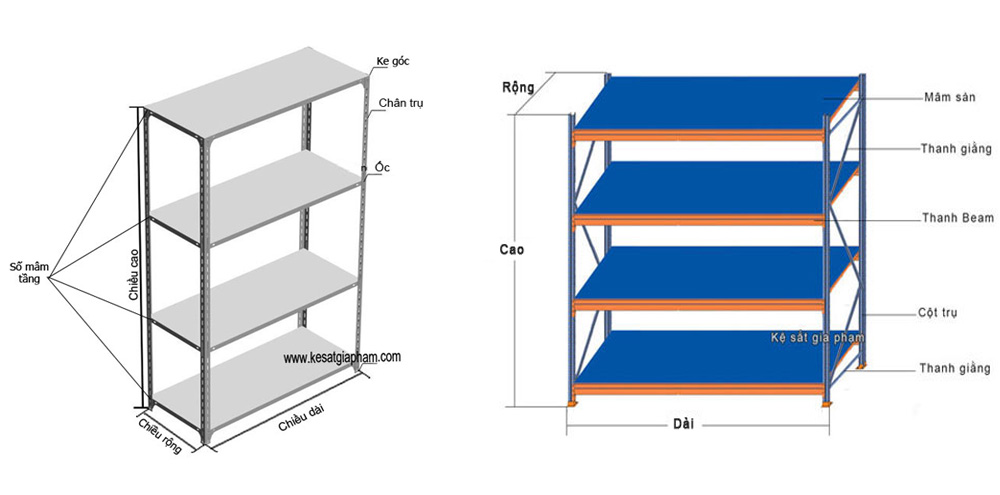

Cấu tạo kệ sắt cơ bản gồm những bộ phận nào?
Một bộ kệ sắt hoàn chỉnh thường được ghép từ nhiều chi tiết khác nhau. Dù thiết kế đa dạng, nhưng hầu hết các loại kệ sắt (kệ sắt V lỗ, kệ sắt đa năng, kệ sắt công nghiệp) đều có chung cấu trúc nền tảng gồm bốn nhóm chính: khung chịu lực, hệ thống kết nối, mặt kệ (mâm tầng) và phụ kiện đi kèm.

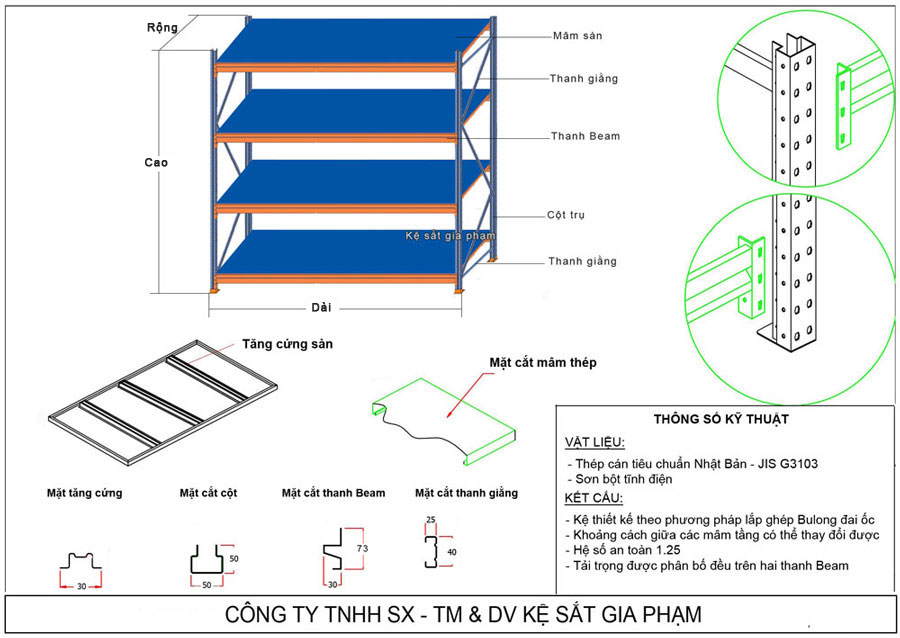

Khung chịu lực – Trụ đứng và thanh giằng
Khung chịu lực là bộ phận quan trọng nhất, quyết định độ vững chắc và tải trọng tối đa của kệ. Khung gồm hai cấu kiện chính:
- Trụ đứng (cột dọc): Được làm từ thép cán nguội hoặc thép định hình, thường có tiết diện chữ C, chữ Z hoặc hình hộp chữ nhật. Chiều cao trụ dao động từ 0,5m đến 6m tùy mục đích sử dụng. Độ dày thép tiêu chuẩn cho kệ gia dụng là 0,7-1,2mm, kệ công nghiệp từ 1,5-3,0mm.
- Thanh giằng (thanh ngang): Nằm giữa các trụ đứng, có nhiệm vụ tăng độ cứng và chống xoay cho toàn bộ kết cấu. Thanh giằng thường được bố trí dạng chéo chữ X hoặc dạng lưới ở phía sau khung.
- Mâm tầng liền khối: Là tấm thép được uốn gân hoặc dập sóng để tăng khả năng chịu lực. Thường dùng cho kệ chứa hàng nặng, đồ gia dụng cồng kềnh.
- Mâm lưới (dạng mesh): Được hàn từ các sợi thép nhỏ, tạo độ thoáng khí, thích hợp cho kho thực phẩm, dược phẩm hoặc hàng hóa cần thông gió.
- Mâm tầng bo viền: Tấm phẳng có gấp mép xung quanh, chống méo và tăng độ cứng, thường dùng trong kệ siêu thị hoặc trưng bày sản phẩm nhẹ.
- Tấm đế (chân đế): Gắn ở dưới cùng trụ đứng, thường có hình chữ nhật hoặc vuông, được khoan lỗ để bắt níc với sàn nhà. Tấm đế giúp phân tán áp lực xuống nền, chống lật khi kệ quá cao hoặc chịu lực lệch tâm.
- Ty ren và ốc vít: Sử dụng để cố định các mối nối, đặc biệt là ở các loại kệ tháo rời. Loại ốc thông dụng là inox 304 hoặc thép mạ kẽm, đường kính M6, M8, M10 tùy tải trọng.
- Khớp gài (móc treo): Trên mâm tầng thường có các móc sắt được dập định hình, gài trực tiếp vào lỗ trên trụ đứng mà không cần ốc vít. Đây là cơ chế phổ biến của kệ sắt V lỗ (kệ racking), giúp lắp đặt và điều chỉnh nhanh chóng.
- Thanh chắn hàng (thanh chặn đầu): ngăn hàng hóa rơi khỏi mâm tầng.
- Lưới chắn sau lưng kệ: bảo vệ khi kệ đặt sát tường.
- Bánh xe (casters): dùng cho kệ di động, thường có khóa để cố định.
- Miếng lót cao su hoặc nhựa: chống trầy xước bề mặt sàn, giảm rung động.
- Tấm bảng treo (name plate): ghi nhãn mã số hàng, vị trí kho.
- Thép cán nguội (SPCC, DC01): Phổ biến nhất cho kệ dân dụng và kho xưởng thông thường. Thép được cán ở nhiệt độ phòng, bề mặt nhẵn, dung sai kích thước thấp. Độ bền kéo khoảng 270-410 MPa.
- Thép cán nóng (SS400, Q235): Dùng cho kệ công nghiệp hạng nặng, thanh trụ lớn. Chịu lực tốt hơn nhưng bề mặt thô hơn, thường phải xử lý bề mặt trước khi sơn.
- Thép tấm chịu lực (S235, S275): Ứng dụng làm mâm tầng và các cấu kiện chịu tải trọng cao, đáp ứng tiêu chuẩn xây dựng châu Âu.
- Thép không gỉ (Inox 304, 201): Dành cho môi trường ẩm ướt, hóa chất, thực phẩm. Chi phí cao gấp 3-5 lần thép thường, nhưng tuổi thọ vượt trội.
- Độ dày thép thực tế (không kể lớp sơn) đối với trụ đứng tối thiểu 1.0mm cho kệ thông dụng.
- Sai lệch kích thước lỗ dập không quá +/- 0.5mm để đảm bảo độ khít khi lắp ráp.
- Tải trọng tĩnh và tải trọng động phải được ghi rõ trên sản phẩm hoặc catalogue.
- Khả năng chịu uốn của mâm tầng: độ võng cho phép không vượt quá 1/300 chiều dài nhịp khi đầy tải.
- Lắp ráp bằng tay không cần ốc vít hay dụng cụ chuyên dụng.
- Chiều cao mỗi tầng điều chỉnh được với bước nhảy 25mm hoặc 50mm.
- Tháo lắp nhanh, thuận tiện cho việc tái cấu trúc kho hàng.
- Tải trọng trung bình từ 80-200kg mỗi tầng, thích hợp cho kho vừa và nhỏ, cửa hàng, tạp hóa.
- Nhập và kiểm tra nguyên liệu: Cuộn thép hoặc tấm thép được kiểm tra độ dày, độ phẳng, thành phần hóa học.
- Cắt thép theo kích thước: Sử dụng máy cắt CNC hoặc máy cắt thủy lực, sai số +/- 0.3mm.
- Dập lỗ và định hình: Máy dập thủy lực tạo lỗ trên trụ đứng, đồng thời uốn mép mâm tầng. Các khuôn dập được thiết kế theo tiêu chuẩn lỗ V, lỗ tròn hoặc lỗ hình chữ nhật.
- Hàn hoặc dập khung: Với kệ liền khung, các chi tiết được hàn MIG hoặc hàn điểm. Kệ tháo rời không qua bước hàn.
- Xử lý bề mặt: Tẩy dầu mỡ, phốt phát hóa, sơn tĩnh điện hoặc mạ kẽm. Nhiệt độ sấy 180-220 độ C trong 15-20 phút.
- Kiểm tra chất lượng: Đo kích thước, thử tải trọng, kiểm tra độ dày lớp sơn bằng thiết bị từ tính. Sản phẩm lỗi được loại bỏ hoặc sửa chữa.
- Đóng gói và xuất xưởng: Sử dụng màng PE, giấy carton hoặc pallet gỗ để bảo vệ hàng trong quá trình vận chuyển.
Các lỗ trên thân trụ thường được dập theo quy cách nhất định (lỗ tròn, lỗ oval, lỗ vuông) để kết nối với mâm tầng và các phụ kiện khác. Khoảng cách giữa các lỗ thường là 25mm hoặc 50mm nhằm tạo sự linh hoạt khi điều chỉnh độ cao.
Mâm tầng (tấm đỡ hàng hóa)
Mâm tầng là bề mặt chứa hàng, được gắn trực tiếp vào các trụ đứng thông qua móc hoặc ốc vít. Tùy vào tải trọng và loại hàng lưu trữ, mâm tầng có thể được thiết kế dưới các dạng:
Kích thước mâm tầng phổ biến từ 600mm đến 1800mm chiều dài, chiều sâu từ 300mm đến 1000mm. Tải trọng mỗi tầng thường dao động 50-300kg đối với kệ nhẹ, và 500-1500kg đối với kệ công nghiệp nặng.
Hệ thống kết nối – Tấm đế, ty liên kết và ốc vít
Các bộ phận kết nối đảm bảo sự liên kết chặt chẽ giữa các chi tiết, giúp kệ không bị lung lay khi chịu tải trọng động:
Phụ kiện bổ trợ
Để tăng tính tiện dụng và an toàn, nhiều hệ thống kệ sắt được trang bị thêm phụ kiện:
Vật liệu chế tạo kệ sắt và tiêu chuẩn chất lượng
Các loại thép sử dụng phổ biến
Thép là thành phần chính tạo nên cấu tạo kệ sắt. Tùy vào môi trường sử dụng và yêu cầu tải trọng, nhà sản xuất lựa chọn các loại thép khác nhau:
Xử lý bề mặt kệ sắt
Để chống gỉ sét và tăng độ bền, bề mặt kệ sắt được xử lý qua các công đoạn:
| Phương pháp | Đặc điểm | Độ dày lớp phủ | Ứng dụng |
|---|---|---|---|
| Sơn tĩnh điện | Bột sơn phủ lên bề mặt, sấy nóng tạo lớp màng cứng, bám dính tốt, nhiều màu (xám, xanh, trắng) | 60-120 microns | Kệ nội thất, kệ siêu thị, kệ văn phòng |
| Mạ kẽm nhúng nóng | Nhúng chi tiết thép vào kẽm nóng chảy, tạo lớp mạ dày, bảo vệ tối đa chống gỉ | 70-150 microns | Kệ ngoài trời, kho lạnh, môi trường biển |
| Sơn dầu (sơn xịt) | Phương pháp truyền thống, chi phí thấp, nhưng độ bền kém hơn, dễ trầy xước | 30-50 microns | Kệ tạm thời, kệ giá rẻ |
| Mạ kẽm điện phân | Lớp mạ mỏng, bề mặt sáng bóng, chịu mài mòn kém | 8-15 microns | Phụ kiện nhỏ, ốc vít, thanh trụ kệ nhẹ |
Tiêu chuẩn kỹ thuật Việt Nam
Cấu tạo kệ sắt tại Việt Nam thường tuân theo các tiêu chuẩn như TCVN 1651-2008 về thép hình, hoặc các tiêu chuẩn quốc tế ISO 9001 trong quy trình sản xuất. Một số thông số kỹ thuật cần quan tâm khi đánh giá chất lượng kệ sắt:
Phân loại kệ sắt theo cấu tạo đặc thù

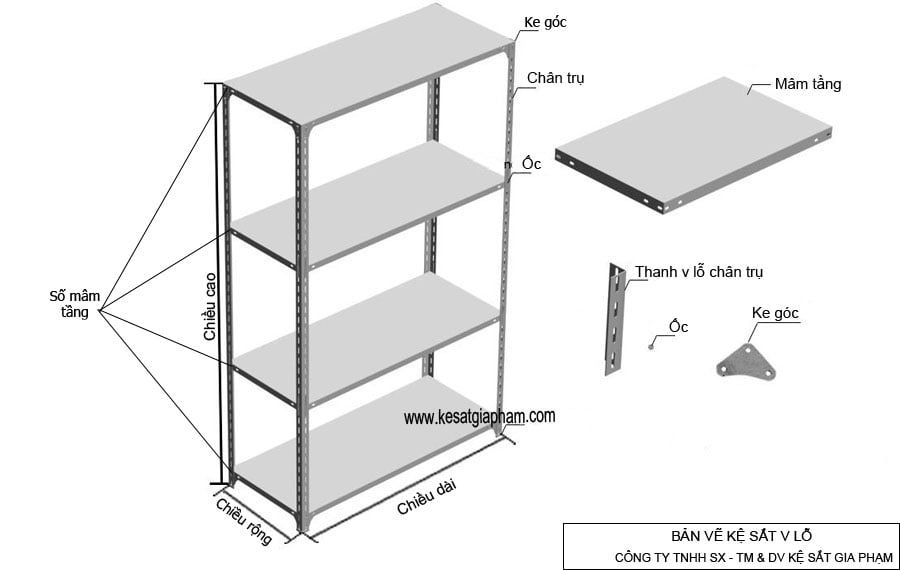

Kệ sắt V lỗ (Kệ sắt racking)
Đây là dòng kệ phổ biến nhất, chiếm hơn 70% thị phần kệ sắt tại Việt Nam. Cấu tạo kệ sắt V lỗ đặc trưng bởi các lỗ dập hình chữ V hoặc hình bầu dục trên thân trụ, kết hợp với mâm tầng có móc gài tương ứng. Đặc điểm nổi bật:
Kệ sắt liền khung (kệ sắt hàn)
Khác với kệ V lỗ tháo rời, kệ liền khung được hàn cố định các mối nối giữa trụ và thanh ngang. Ưu điểm là độ vững chắc cao, chịu tải tốt hơn, thường dùng trong kho công nghiệp nặng hoặc làm kệ để pallet. Nhược điểm là khó thay đổi kích thước sau khi sản xuất, chi phí vận chuyển cao hơn do khung cồng kềnh.
Kệ sắt đa năng (kệ sắt DIY)
Dòng sản phẩm dành cho gia đình, văn phòng, được thiết kế nhỏ gọn, thẩm mỹ cao. Cấu tạo kệ sắt đa năng thường dùng thép mỏng hơn (0.7-0.9mm), kích thước lỗ tiêu chuẩn 12mm hoặc 10mm, cho phép lắp thêm phụ kiện như thanh treo quần áo, kệ nhựa, khay đựng đồ. Loại này có tải trọng thấp hơn (20-60kg/tầng) nhưng phù hợp với nhu cầu sinh hoạt.
Lợi ích và hạn chế của kệ sắt so với vật liệu khác
| Tiêu chí | Kệ sắt | Kệ gỗ | Kệ nhựa | Kệ nhôm |
|---|---|---|---|---|
| Độ bền cơ học | Cao, chống va đập tốt | Trung bình, dễ mối mọt | Thấp, dễ biến dạng | Cao nhưng dễ trầy xước |
| Khả năng chịu tải | Tốt nhất (lên đến 2 tấn/tầng) | Trung bình (100-300kg) | Kém (30-80kg) | Khá (150-400kg) |
| Chống cháy | Tốt, không cháy | Kém, bắt lửa | Kém, dễ chảy | Tốt, không cháy |
| Khả năng tháo lắp | Đa dạng, tùy loại | Khó, cần đinh vít | Dễ | Dễ |
| Giá thành | Trung bình – cao | Thấp (không qua xử lý) | Thấp | Cao nhất |
| Chống ăn mòn tự nhiên | Tùy xử lý bề mặt | Kém nếu ẩm | Tốt | Tốt |
Ứng dụng thực tế của kệ sắt trong các lĩnh vực
Trong kho bãi và nhà xưởng
Hơn 80% kho hàng công nghiệp sử dụng kệ sắt dạng pallet racking. Cấu tạo kệ sắt dạng khung cao 4-12 mét, kết hợp với xe forklift, cho phép lưu trữ hàng hóa theo chiều cao, tối ưu diện tích sàn lên đến 300%. Các kho lạnh thường dùng kệ sắt mạ kẽm để chống gỉ do ngưng tụ hơi nước.
Trong bán lẻ và siêu thị
Kệ sắt V lỗ loại nhẹ được dùng để trưng bày hàng tiêu dùng, thực phẩm, quần áo trong cửa hàng tạp hóa, siêu thị mini. Thiết kế gọn, điều chỉnh linh hoạt giúp thay đổi mặt hàng trưng bày theo mùa vụ. Các phụ kiện như thanh dán giá, móc treo hàng tăng thêm hiệu quả bán hàng.
Trong gia đình và văn phòng
Kệ sắt đa năng dùng làm kệ sách, kệ để giày, kệ tủ đồ, kệ để thực phẩm khô. Nhờ khả năng tháo rời, người dùng có thể mang theo khi chuyển nhà. Một số mẫu kết hợp bánh xe tạo thành kệ di động, phù hợp căn hộ nhỏ.
Trong môi trường đặc thù
Kệ sắt chuyên dụng cho bệnh viện (kệ đựng thuốc, kệ dụng cụ y tế) phải đáp ứng tiêu chuẩn vệ sinh, thường làm từ inox hoặc sơn tĩnh điện chống khuẩn. Trong quân sự, kệ sắt dùng trong nhà kho vũ khí, thiết bị với yêu cầu chịu động đất và chống cháy nổ.
Quy trình sản xuất kệ sắt theo tiêu chuẩn công nghiệp
Sai lầm thường gặp khi sử dụng kệ sắt và cách tránh
Chọn sai độ dày thép so với tải trọng thực tế
Nhiều người chọn kệ sắt có thép quá mỏng để tiết kiệm chi phí, dẫn đến cong vênh, mất an toàn. Cách khắc phục: xác định trọng lượng hàng tối đa mỗi tầng, cộng thêm hệ số an toàn 1.5, sau đó chọn kệ có thông số phù hợp trên catalogue. Kệ chứa hàng nặng trên 100kg/tầng nên dùng trụ đứng dày 1.2mm trở lên.
Lắp đặt không đúng kỹ thuật
Lỗi thường gặp: gài móc mâm tầng không hết vào khe lỗ, lắp ngược mâm tầng, không bắt chân đế xuống sàn. Kết quả là kệ rung lắc, dễ đổ khi có va chạm nhẹ. Luôn đọc kỹ hướng dẫn lắp ráp, kiểm tra các móc treo đã khít chưa, dùng nivo cân chỉnh để trụ đứng vuông góc với sàn.
Quá tải vượt mức thiết kế
Chất thêm hàng hóa vượt quá tải trọng định mức làm biến dạng mâm tầng, gãy trụ hoặc sập kệ. Nên dán nhãn tải trọng cho mỗi tầng, huấn luyện nhân viên kho tuân thủ. Nếu cần thêm sức chứa, nên mua thêm kệ mới thay vì chất chồng lên kệ cũ.
Bỏ qua yếu tố môi trường
Kệ sắt sơn tĩnh điện để ngoài trời mưa nắng sẽ nhanh hỏng. Kệ mạ kẽm dùng trong môi trường axit hoặc muối biển cũng bị ăn mòn nếu không được bảo vệ thêm. Cần chọn loại kệ có xử lý bề mặt phù hợp, hoặc sử dụng thêm tấm che, mái hiên cho kệ ngoài trời.
Lưu ý quan trọng khi mua và bảo quản kệ sắt
Khi mua kệ sắt, cần kiểm tra kỹ các thông số kỹ thuật: chiều cao, chiều rộng, chiều sâu, tải trọng tầng, tổng tải trọng toàn kệ, vật liệu và xử lý bề mặt. Yêu cầu nhà cung cấp cung cấp giấy chứng nhận chất lượng nếu mua số lượng lớn.
Đối với kệ đã qua sử dụng, kiểm tra các mối hàn có bị nứt không, trụ có bị móp hay cong không, mâm tầng có bị lõm hay thủng không. Không mua kệ cũ không rõ nguồn gốc vì tiềm ẩn nguy cơ mất an toàn.
Bảo quản kệ sắt nơi khô ráo, tránh để hàng hóa che khuất lỗ thông gió, vệ sinh bụi bẩn định kỳ. Nếu thấy lớp sơn bong tróc hoặc gỉ sắt, cần sơn lại ngay bằng sơn chống gỉ để ngăn lan rộng. Kiểm tra độ chặt của ốc vít hoặc móc gài mỗi 6 tháng một lần.
Câu hỏi thường gặp (FAQ)
Cấu tạo kệ sắt có bao gồm các bộ phận chịu lực chính nào?
Các bộ phận chịu lực chính gồm trụ đứng, thanh giằng, mâm tầng và tấm đế. Trụ đứng là thành phần chịu nén chính, mâm tầng chịu uốn, thanh giằng chống xoay khung, tấm đế phân tán lực xuống nền.
Kệ sắt V lỗ và kệ sắt hàn có gì khác nhau trong cấu tạo?
Kệ sắt V lỗ được kết nối bằng móc gài vào các lỗ dập sẵn, có thể tháo lắp dễ dàng, điều chỉnh độ cao linh hoạt. Kệ sắt hàn có các mối nối cố định bằng hàn điện, độ vững chắc cao hơn nhưng không thể thay đổi kích thước sau sản xuất.
Chiều cao tiêu chuẩn của kệ sắt công nghiệp là bao nhiêu?
Kệ sắt công nghiệp thường có chiều cao từ 2m đến 6m. Kệ cao trên 4m thường cần bắt thêm thanh giằng chéo và neo xuống sàn để đảm bảo an toàn chịu động đất hoặc va chạm từ thiết bị nâng.
Làm sao để tính tải trọng cho một bộ kệ sắt?
Tải trọng mỗi tầng phụ thuộc vào độ dày mâm tầng, độ dày trụ đứng, kích thước nhịp và số điểm kết nối. Công thức thực nghiệm: tải trọng tối đa = (độ dày trụ (mm) x hệ số chịu lực của thép) / diện tích chịu tải. Thông thường nhà sản xuất công bố tải trọng an toàn trên nhãn sản phẩm.
Kệ sắt có thể sử dụng ngoài trời không?
Có, nhưng cần chọn loại kệ có xử lý bề mặt chống gỉ như mạ kẽm nhúng nóng hoặc sơn tĩnh điện gốc polyester chống UV. Nên có mái che để hạn chế tác động trực tiếp từ mưa, ánh nắng. Kiểm tra và bảo trì định kỳ 3-6 tháng/lần nếu để ngoài trời.
Kết luận
Cấu tạo kệ sắt bao gồm nhiều bộ phận phối hợp với nhau để tạo nên hệ thống lưu trữ bền vững và hiệu quả. Từ khung chịu lực, mâm tầng, hệ thống kết nối đến các phụ kiện bổ trợ, mỗi chi tiết đều đóng vai trò quan trọng trong việc đảm bảo an toàn và khả năng chịu tải. Hiểu rõ cấu trúc, vật liệu và tiêu chuẩn kỹ thuật giúp người dùng lựa chọn đúng sản phẩm phù hợp với mục đích sử dụng, đồng thời vận hành và bảo quản kệ đúng cách để kéo dài tuổi thọ. Trước khi quyết định mua, nên tham khảo kỹ thông số kỹ thuật từ nhà sản xuất, yêu cầu bảng tải trọng chi tiết và ưu tiên các sản phẩm đạt chứng nhận chất lượng. Một hệ thống kệ sắt được lắp đặt
