Bản vẽ nội thất là ngôn ngữ chung của ngành thiết kế và thi công nội thất. Bất kỳ ai muốn bước chân vào lĩnh vực này đều cần một cẩm nang bản vẽ nội thất cơ bản để hiểu đúng các ký hiệu, tỷ lệ, cách đọc và triển khai ý tưởng. Thiếu kiến thức nền tảng này, bạn dễ mắc sai lầm từ khâu lên ý tưởng đến khi thi công thực tế. Bài viết dưới đây sẽ cung cấp kiến thức chuyên sâu, từ định nghĩa, phân loại, quy trình đọc bản vẽ cho đến những lưu ý thực tiễn giúp bạn tự tin hơn khi làm việc với bất kỳ dự án nội thất nào.
Bản vẽ nội thất cơ bản là gì và vì sao cần có cẩm nang?
Bản vẽ nội thất là tập hợp các hình vẽ kỹ thuật thể hiện không gian, kích thước, vật liệu, màu sắc và bố trí đồ đạc bên trong một công trình. Một cẩm nang bản vẽ nội thất cơ bản giúp người đọc nắm được nguyên tắc đọc hiểu các loại bản vẽ khác nhau, từ mặt bằng tổng thể đến chi tiết tủ bếp hay ghế sofa. Không chỉ dành cho kiến trúc sư hay nhà thiết kế, những chủ nhà, nhà thầu, thợ thi công cũng cần trang bị kiến thức này để kiểm soát chất lượng công trình, tránh sai sót về kích thước và phong cách.

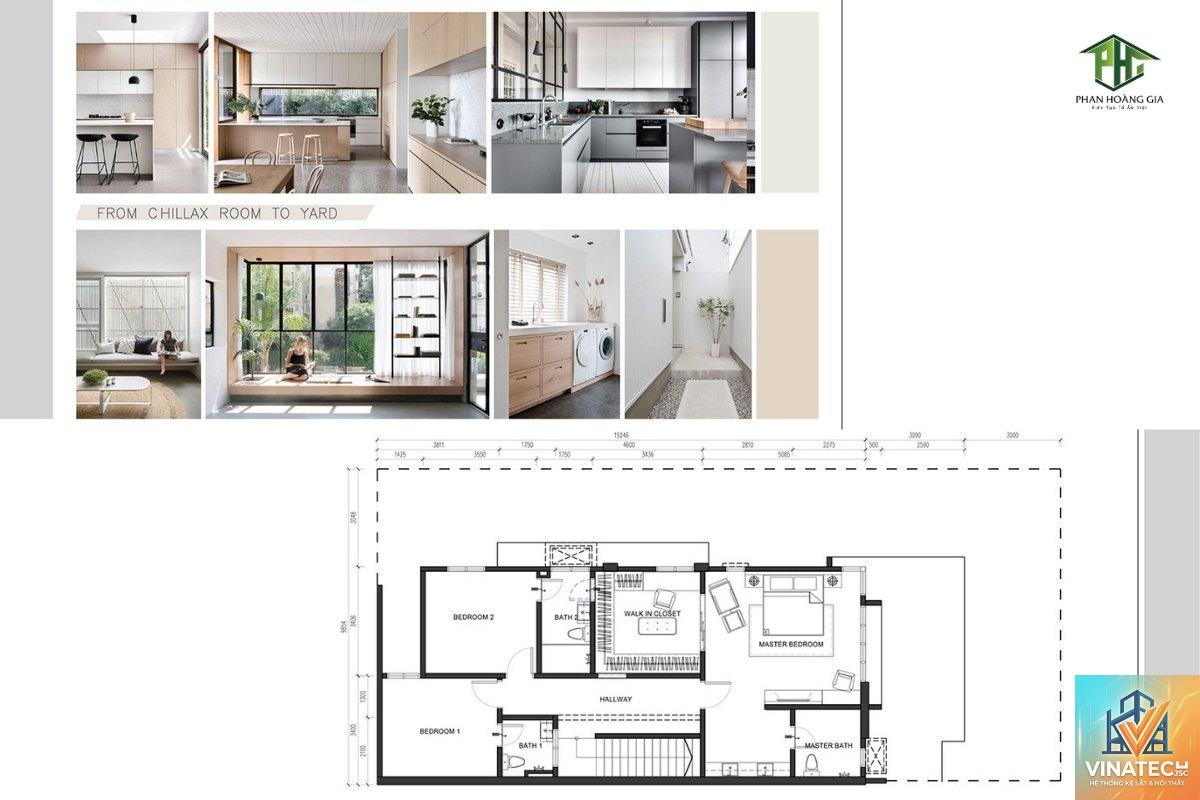

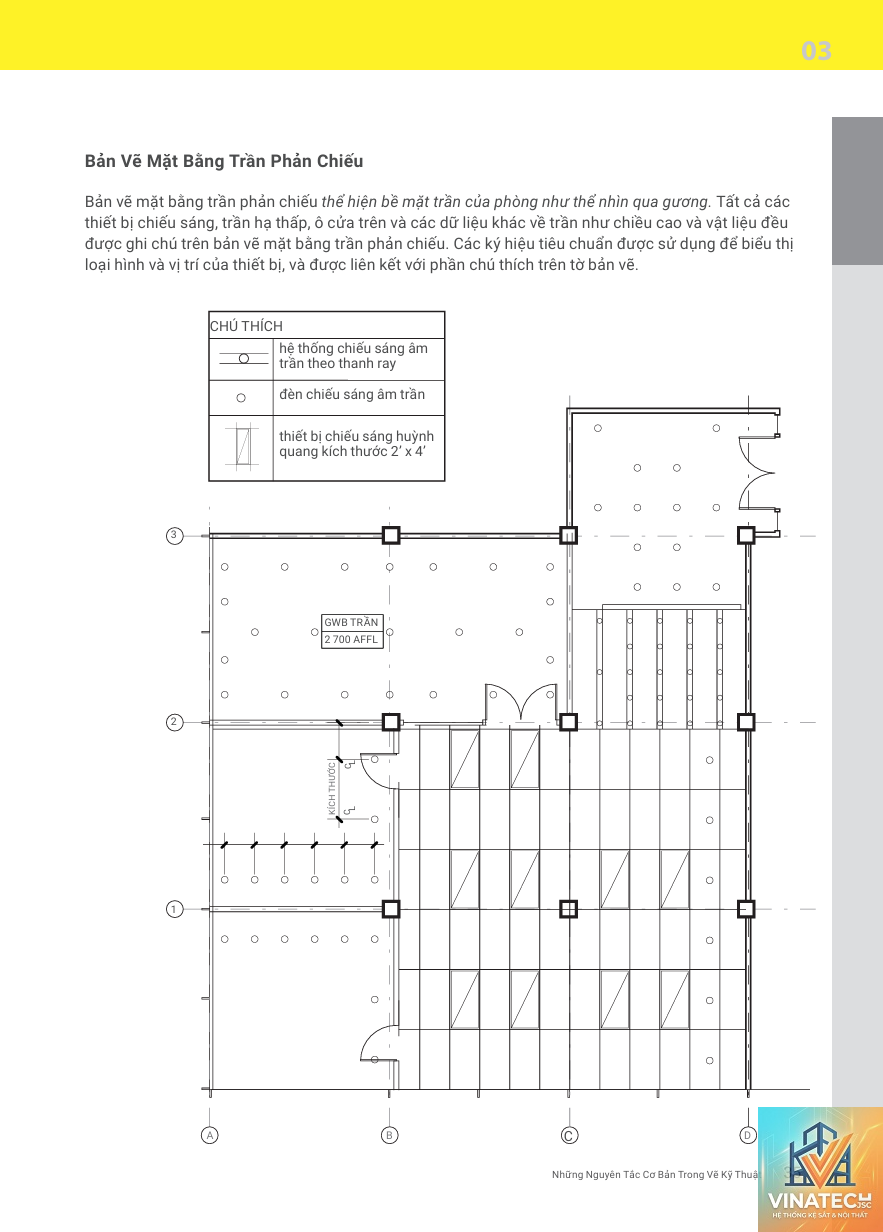

Đây là bản vẽ quan trọng nhất, thể hiện cách bố trí không gian nhìn từ trên xuống. Bản vẽ mặt bằng cho thấy vị trí tường, cửa ra vào, cửa sổ, cầu thang, đồ nội thất chính. Các ký hiệu thường gặp bao gồm: ký hiệu cửa đơn (cung tròn chỉ hướng mở), ký hiệu cửa kéo, ký hiệu bếp, bàn ăn, sofa, giường ngủ. Tỷ lệ phổ biến là 1:50 hoặc 1:100. Khi đọc mặt bằng, bạn cần chú ý đến kích thước từng phòng, lối đi và sự liên kết giữa các khu vực.
Bản vẽ mặt đứng nội thất (Elevation)
Mặt đứng thể hiện hình chiếu thẳng đứng của một bức tường hoặc một mảng nội thất. Loại bản vẽ này cho thấy chiều cao tủ, vị trí ổ điện, tranh treo tường, cách ốp gạch, màu sắc tường. Tỷ lệ thường dùng là 1:20 hoặc 1:25. Bản vẽ mặt đứng giúp bạn hình dung chính xác cách các yếu tố sắp xếp theo chiều cao, đặc biệt quan trọng khi thiết kế bếp, phòng tắm, tủ âm tường.
Bản vẽ mặt cắt (Section)
Mặt cắt là hình cắt dọc không gian để nhìn rõ cấu trúc bên trong tường, trần, sàn. Bản vẽ này cho thấy độ dày vật liệu, lớp hoàn thiện, kết cấu trần thạch cao, dầm, cột. Đây là tài liệu không thể thiếu khi thi công các chi tiết phức tạp như vách ngăn, quầy bar, giường tầng. Tỷ lệ phổ biến là 1:20 hoặc 1:10.

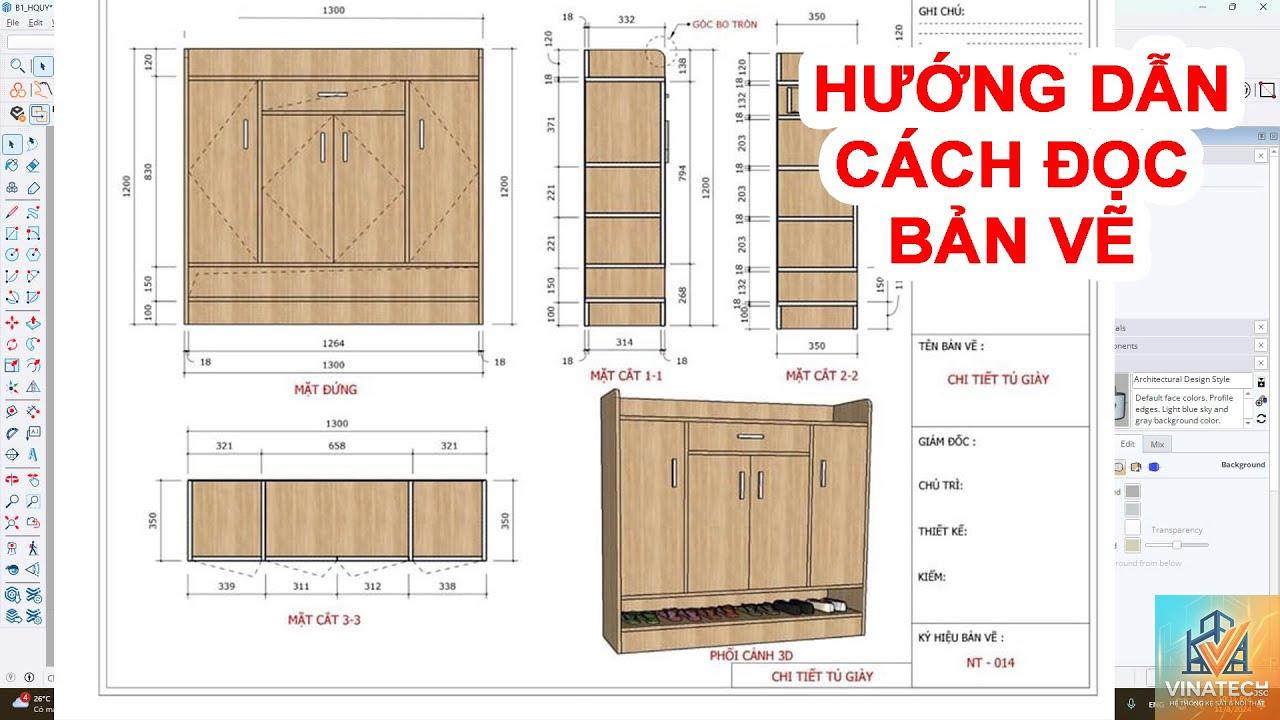

Bản vẽ chi tiết (Detail Drawing)
Bản vẽ chi tiết phóng to một bộ phận cụ thể để thể hiện cách lắp ghép, vật liệu, kích thước chính xác. Ví dụ: chi tiết chân tủ, chi tiết tay nắm cửa, chi tiết kết nối giữa mặt bàn và chân bàn. Tỷ lệ thường từ 1:1 đến 1:5. Người thi công dựa vào bản vẽ này để thực hiện đúng yêu cầu kỹ thuật.
Bản vẽ phối cảnh (Perspective / 3D)
Không phải bản vẽ kỹ thuật thuần túy, phối cảnh là hình ảnh 3D giúp hình dung không gian thực tế. Bản vẽ phối cảnh thường đi kèm trong bộ hồ sơ thiết kế để thuyết phục khách hàng. Mặc dù không có kích thước đo đạc, nó là công cụ giao tiếp mạnh mẽ giữa kiến trúc sư và chủ nhà.
Việc hiểu tỷ lệ giúp bạn đọc đúng kích thước thực tế. Ví dụ, trên bản vẽ tỷ lệ 1:50, 1cm trên giấy tương ứng 50cm ngoài thực tế.
Quy trình đọc bản vẽ nội thất cơ bản
Đọc bản vẽ không đơn giản chỉ là nhìn hình. Một quy trình bài bản sẽ giúp bạn khai thác đầy đủ thông tin từ hồ sơ thiết kế.
Bước 1 – Xác định tỷ lệ và hệ thống ký hiệu
Mỗi bản vẽ đều ghi rõ tỷ lệ ở góc dưới bên phải (thường trong khung tên). Bạn cũng nên đọc chú thích ký hiệu kèm theo để tránh hiểu nhầm.
Bước 2 – Đọc mặt bằng tổng thể
Nhìn tổng quan toàn bộ không gian, xác định các phòng, lối đi, vị trí cửa, cầu thang. Đánh dấu những khu vực đặc biệt như bếp, vệ sinh, phòng ngủ.
Bước 3 – Phân tích mặt đứng
Xem từng tường để biết chiều cao tủ, vị trí thiết bị điện, khoảng cách từ sàn đến kệ. Đối chiếu với mặt bằng để kiểm tra sự đồng bộ.
Bước 4 – Nghiên cứu mặt cắt
Mặt cắt giúp bạn nhìn thấy kết cấu bên trong. Ví dụ, mặt cắt phòng khách có thể cho thấy trần thạch cao giật cấp, khoảng cách từ trần đến máy lạnh, độ dày sàn gỗ.
Bước 5 – Kiểm tra chi tiết và ghi chú
Đọc kỹ các bản vẽ chi tiết và ghi chú bằng chữ. Những ghi chú này thường chỉ rõ vật liệu, màu sắc, mã sản phẩm hoặc yêu cầu đặc biệt về kỹ thuật lắp đặt.
Lợi ích khi nắm vững cẩm nang bản vẽ nội thất cơ bản
Tránh sai sót kích thước: Biết đọc bản vẽ giúp bạn phát hiện ngay lỗi bố trí đồ đạc chồng lên nhau hoặc thiếu lối đi hợp lý.
Giao tiếp hiệu quả với đội ngũ thi công: Nhà thầu và thợ sẽ hiểu ý đồ thiết kế, giảm thiểu điều chỉnh phát sinh.
Tiết kiệm chi phí và thời gian: Không phải phá dỡ làm lại vì lắp sai vị trí, sai kích thước.
Nâng cao năng lực quản lý dự án: Sự nhầm lẫn đơn vị dẫn đến hậu quả nghiêm trọng.
Đối với bản vẽ điện nước, cần xem thêm các bản vẽ chuyên ngành riêng (bản vẽ cấp thoát nước, bản vẽ điện).
Nếu có bất kỳ điểm không rõ, hãy ghi chú và hỏi người thiết kế trước khi thi công.
Trong quá trình thi công, thường xuyên mang bản vẽ ra so sánh với hiện trường để kịp thời phát hiện sai lệch.
Câu hỏi thường gặp về bản vẽ nội thất cơ bản
Tôi có cần biết vẽ để hiểu bản vẽ nội thất không?
Không. Bạn chỉ cần học cách đọc và giải mã các ký hiệu, tỷ lệ. Nắm vững cẩm nang bản vẽ nội thất cơ bản là đủ để giao tiếp với kiến trúc sư và nhà thầu.
Bản vẽ mặt bằng và mặt đứng khác nhau thế nào?
Mặt bằng nhìn từ trên xuống, cho biết bố trí không gian theo chiều ngang. Mặt đứng nhìn thẳng vào tường, cho biết chiều cao và cách sắp xếp đồ đạc theo chiều dọc.
Cần chú ý điều gì khi đọc bản vẽ chi tiết?
Đọc kỹ kích thước, vật liệu và ghi chú kỹ thuật. Bản vẽ chi tiết thường rất nhỏ, cần dùng thước tỷ lệ để đo chính xác.
Làm thế nào để phân biệt ký hiệu cửa đi và cửa sổ?
Cửa đi thường vẽ một cung tròn chỉ hướng mở, còn cửa sổ vẽ hai đường song song nằm trong tường và có thêm ký hiệu kính (nét gạch chéo).
Phần mềm nào dễ dùng nhất để xem bản vẽ?
Đối với người không chuyên, Adobe Reader (xem PDF), AutoCAD Viewer (xem DWG) hoặc SketchUp Free (xem 3D) là lựa chọn tốt vì miễn phí và dễ thao tác.
Kết luận
Cẩm nang bản vẽ nội thất cơ bản là công cụ không thể thiếu cho bất kỳ ai muốn kiểm soát dự án nội thất của mình, từ chủ nhà, kỹ sư, nhà thầu cho đến sinh viên thiết kế. Nắm vững các loại bản vẽ, ký hiệu, tỷ lệ và quy trình đọc sẽ giúp bạn tránh được hàng loạt sai sót tốn kém, nâng cao hiệu quả làm việc và đảm bảo kết quả đúng như mong đợi. Hãy bắt đầu từ những khái niệm đơn giản, thực hành đọc bản vẽ thực tế, và nếu cần, tham gia các khóa học ngắn hạn để nâng cao kỹ năng. Đầu tư thời gian cho kiến thức nền tảng này chính là chìa khóa để thành công trong lĩnh vực nội thất.
