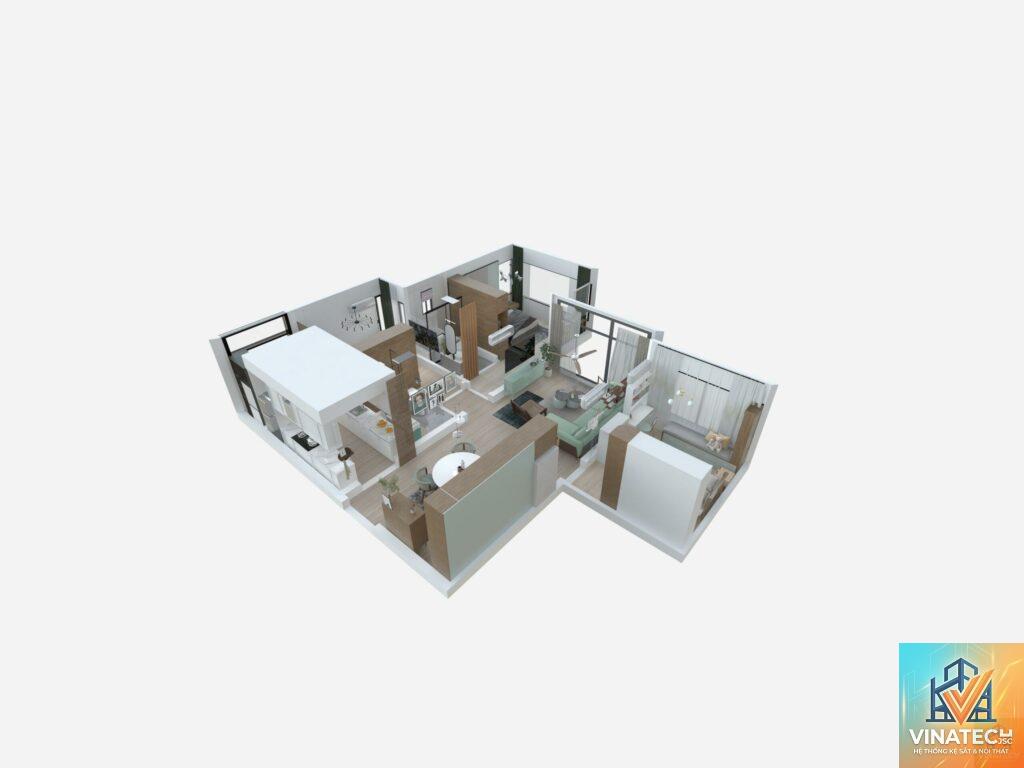

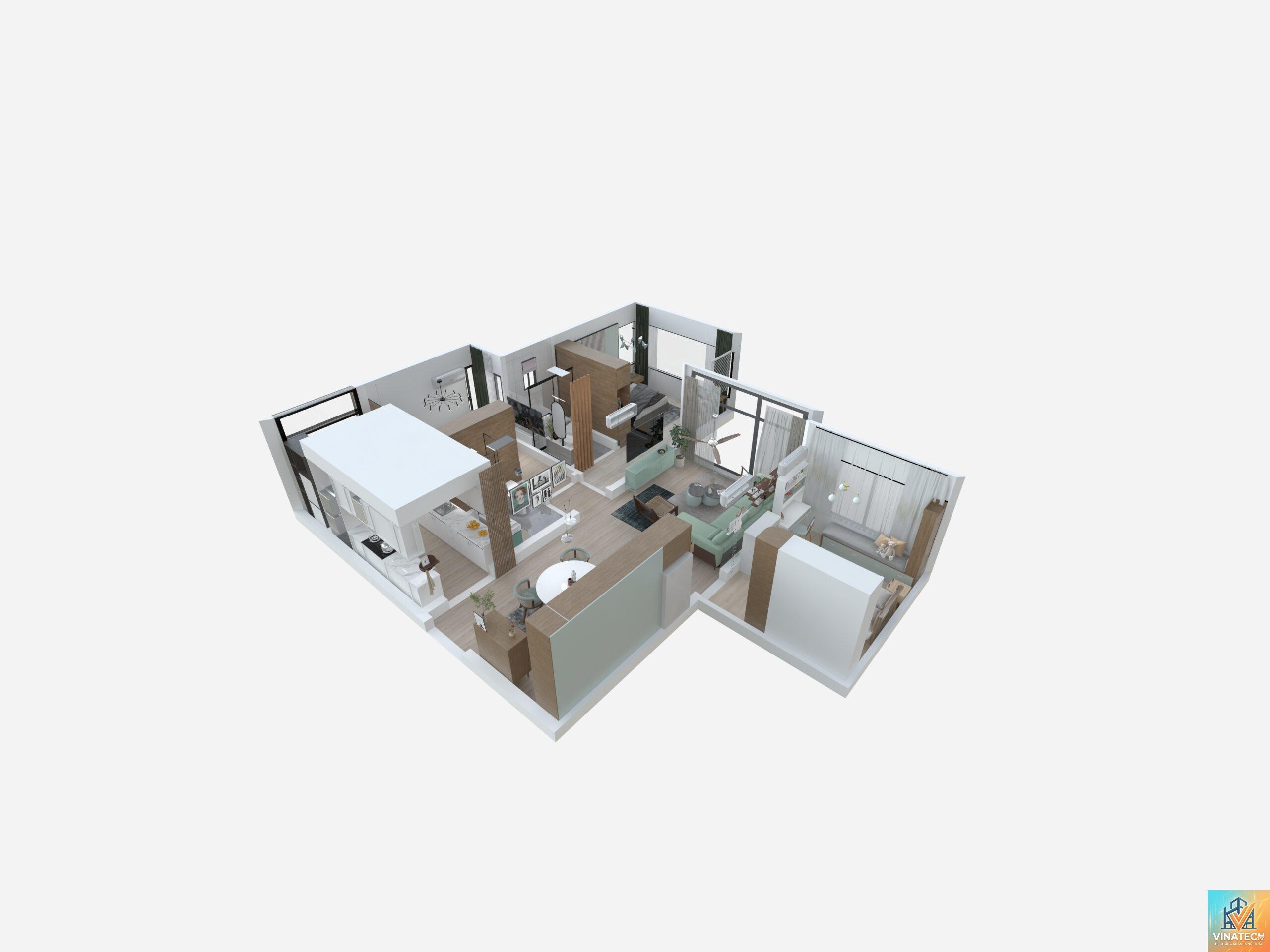

Trong lĩnh vực kiến trúc, xây dựng và bất động sản, floor plan là gì luôn là câu hỏi đầu tiên mà bất kỳ ai cũng cần giải đáp khi tiếp cận với một công trình. Floor plan, hay còn gọi là bản vẽ mặt bằng, là hình chiếu nhìn từ trên xuống của một tầng nhà, thể hiện cách bố trí không gian, tường, cửa, cầu thang và các chi tiết kiến trúc khác. Đây không chỉ là công cụ giao tiếp cơ bản giữa kiến trúc sư, kỹ sư và chủ nhà, mà còn là “kim chỉ nam” giúp bạn hình dung chính xác từng mét vuông ngôi nhà trước khi thi công hoặc quyết định mua bán.
Định Nghĩa Chi Tiết Về Floor Plan Là Gì Và Bản Chất Của Nó
Floor plan là một loại bản vẽ kỹ thuật thể hiện bố cục của một không gian kiến trúc ở dạng nhìn từ trên xuống. Nó thường được vẽ theo tỷ lệ xác định (ví dụ 1:100) và sử dụng các ký hiệu tiêu chuẩn để mô tả tường, cửa ra vào, cửa sổ, cầu thang, đồ nội thất cố định và các thành phần kiến trúc khác. Bản chất của floor plan là chuyển đổi không gian ba chiều thành biểu diễn hai chiều, giúp người xem dễ dàng đánh giá sự lưu thông, kích thước và chức năng của từng khu vực.
Khác với bản vẽ phối cảnh 3D chỉ mang tính hình tượng, floor plan cung cấp thông tin chính xác về số đo, diện tích và mối quan hệ giữa các phòng. Nhờ đó, chủ nhà có thể kiểm tra xem phòng khách có đủ rộng để đặt bộ sofa mong muốn hay không, hoặc nhà bếp có đủ không gian để lưu thông giữa các thiết bị gia dụng. Trong thực tế, một floor plan chuẩn chỉnh có thể quyết định thành bại của toàn bộ dự án thiết kế nội thất hoặc xây dựng.
Các Loại Floor Plan Phổ Biến Trong Kiến Trúc Và Thiết Kế
Tuỳ vào mục đích sử dụng và đối tượng tiếp nhận, floor plan được phân thành nhiều loại khác nhau. Mỗi loại mang một chức năng và độ chi tiết riêng biệt.
Floor Plan Kiến Trúc (Architectural Floor Plan)
Đây là loại phổ biến nhất, thường được dùng trong hồ sơ xin phép xây dựng và thi công. Bản vẽ này thể hiện đầy đủ tường, cột, cửa, cầu thang, và các khu vực chức năng chính. Nó bao gồm các kích thước tổng thể và chỉ dẫn về vật liệu hoàn thiện như gạch lát nền, màu sơn tường.
Loại này tập trung vào bố trí đồ đạc bên trong căn phòng. Kiến trúc sư nội thất sử dụng nó để xác định vị trí giường, tủ, bàn ghế, đèn chiếu sáng và các thiết bị trang trí. Một số bản vẽ còn chú thích cụ thể kích thước đồ nội thất để đảm bảo tính tương thích.
Floor Plan Kỹ Thuật (Structural / MEP Floor Plan)
Dành cho các kỹ sư kết cấu và hệ thống. Bản vẽ này thể hiện vị trí dầm, sàn, cột, hệ thống ống dẫn điện, nước, điều hoà không khí. Thông thường, có thể có nhiều lớp (layers) khác nhau cho từng hệ thống riêng biệt.
Floor Plan Tổng Thể (Site Plan / Block Plan)
Thể hiện toàn bộ khu đất, vị trí công trình, sân vườn, lối đi, chỗ đậu xe. Loại này giúp chủ đầu tư đánh giá mối quan hệ giữa ngôi nhà và môi trường xung quanh.
Ký Hiệu Cơ Bản Trong Bản Vẽ Floor Plan
Để đọc hiểu một floor plan, người dùng cần nắm được các ký hiệu tiêu chuẩn. Kích thước được thể hiện bằng các đường kích thước (dimension lines) với số liệu ghi bằng milimet hoặc mét.
Lợi Ích Của Floor Plan Đối Với Các Bên Liên Quan
Floor plan không chỉ hữu ích cho kiến trúc sư, mà còn mang lại giá trị thiết thực cho nhiều đối tượng khác nhau.
Đối với chủ nhà và người mua bất động sản
Hình dung không gian thực tế trước khi xây dựng hoặc mua căn hộ.
Xác định kích thước chính xác để sắp xếp nội thất phù hợp.
Phát hiện sai sót về bố cục (ví dụ phòng ngủ đặt cạnh nhà vệ sinh quá ồn) trước khi thi công.
So sánh giữa các căn hộ với nhau để đưa ra quyết định đầu tư sáng suốt.
Đối với kiến trúc sư và nhà thầu
Giao tiếp hiệu quả với khách hàng thông qua ngôn ngữ hình ảnh trực quan.
Kiểm tra tính khả thi của thiết kế về mặt kết cấu và hệ thống kỹ thuật.
Làm cơ sở để dự toán vật liệu, nhân công và tiến độ thi công.
Trình bày ý tưởng sáng tạo một cách rõ ràng và có cơ sở khoa học.
Đối với nhà đầu tư và môi giới bất động sản
Tạo sự tin tưởng với khách hàng thông qua tài liệu chuyên nghiệp.
Tăng tính thuyết phục trong các giao dịch mua bán, cho thuê.
Sử dụng floor plan để quảng cáo dự án trên các kênh online và offline.
Hạn Chế Của Floor Plan Và Cách Khắc Phục
Mặc dù rất hữu ích, floor plan cũng có những hạn chế nhất định mà người dùng cần lưu ý.
Thiếu yếu tố không gian ba chiều: Người xem khó cảm nhận được chiều cao trần, độ sâu của phòng hoặc ánh sáng tự nhiên. Giải pháp là kết hợp floor plan với hình ảnh phối cảnh 3D hoặc thực tế ảo (VR).
Không thể hiện được vật liệu và màu sắc: Người mới thường nhầm tưởng về cảm quan thực tế. Cần bổ sung chú thích về vật liệu hoàn thiện trong bản vẽ.
Thông tin kỹ thuật phức tạp: Đối với người không chuyên, các ký hiệu và kích thước có thể gây rối. Nên có phiên bản floor plan đơn giản hoá dành cho khách hàng.
Không thể hiện được hướng nhà và phong thuỷ: Một số phần mềm floor plan có thể tích hợp la bàn và bảng hướng để khắc phục điều này.
So Sánh Floor Plan Với Các Loại Bản Vẽ Kiến Trúc Khác
Loại bản vẽ
Đặc điểm chính
Mục đích sử dụng
Floor plan (mặt bằng)
Nhìn từ trên xuống, tỷ lệ 2D
Bố trí không gian, giao tiếp cơ bản
Elevation (mặt đứng)
Nhìn từ một phía, thể hiện chiều cao
Thiết kế mặt tiền, phối cảnh
Section (mặt cắt)
Cắt dọc công trình, nhìn từ bên
Thể hiện kết cấu tường, sàn, mái
3D rendering (hình ảnh 3D)
Mô phỏng thực tế, ánh sáng
Marketing, thuyết trình khách hàng
Blueprint (bản thiết kế)
Bản in màu xanh truyền thống
Tài liệu pháp lý, lưu trữ
Trong thực tế, các loại bản vẽ này luôn đi kèm với nhau trong một bộ hồ sơ thiết kế hoàn chỉnh. Riêng floor plan được xem là nền tảng, bởi nó quyết định tính logic và tiện nghi của không gian sống.
Quy Trình Xây Dựng Một Floor Plan Chuyên Nghiệp
Để tạo ra một floor plan chất lượng, kiến trúc sư thường trải qua các bước sau:
Khảo sát hiện trạng và thu thập yêu cầu: Đo đạc thực tế, ghi nhận nhu cầu của chủ nhà về số phòng, phong cách thiết kế, ngân sách.
Phác thảo ý tưởng (sơ bộ): Vẽ tay hoặc sử dụng phần mềm để tạo nhiều phương án bố trí khác nhau.
Chọn phương án tối ưu: Cùng khách hàng đánh giá ưu nhược điểm từng phương án, chọn ra một hoặc hai phương án tốt nhất.
Hoàn thiện floor plan chi tiết: Thêm ký hiệu, kích thước, chú thích vật liệu, điều chỉnh tỷ lệ.
Kiểm tra tính khả thi: Phối hợp với kỹ sư kết cấu, kỹ sư MEP để đảm bảo không xung đột.
Xuất bản và giao hồ sơ: In ấn hoặc xuất file PDF, DWG để làm tài liệu thi công.
Kỹ Thuật Đọc Floor Plan Hiệu Quả Cho Người Không Chuyên
Việc đọc hiểu một bản vẽ floor plan không quá khó nếu bạn nắm được các nguyên tắc cơ bản:
Xác định hướng nhà: Thường mũi tên chỉ hướng Bắc (North) nằm ở góc bản vẽ. Điều này giúp đánh giá hướng ánh sáng và gió.
Nhìn vào tỷ lệ (scale): Ví dụ 1:100 nghĩa là 1mm trên bản vẽ bằng 100mm ngoài thực tế. Từ đó ước lượng kích thước thật.
Đọc tên các phòng: Chú thích bằng chữ như “Living Room”, “Kitchen”, “Bedroom 1”.
Quan sát các đường kích thước: Các con số cho biết chiều dài, chiều rộng của phòng. Độ dày tường thường được ghi riêng hoặc suy ra từ hiệu số.
Chú ý đến luồng di chuyển: Xem cách bố trí cửa, hành lang, cầu thang có hợp lý không, có chỗ nào bí bách hay không.
Xác định vị trí cửa sổ: Số lượng và kích thước cửa sổ ảnh hưởng đến ánh sáng và thông gió.
Sai Lầm Thường Gặp Khi Thiết Kế Floor Plan Và Cách Tránh
Ngay cả những người có kinh nghiệm cũng có thể mắc sai lầm khi thiết lập floor plan. Cách khắc phục: thiết kế theo nguyên tắc phân vùng (zoning) rõ ràng.
Không tính đến đồ nội thất cố định: Quên chừa chỗ cho tủ quần áo, máy giặt, bồn tắm. Luôn xác định vị trí các thiết bị cố định trước khi vẽ tường.
Kích thước phòng không tương thích với tiêu chuẩn: Phòng ngủ quá nhỏ không đủ đặt giường đôi, nhà bếp quá hẹp không đủ không gian nấu nướng. Tham khảo tiêu chuẩn kích thước tối thiểu theo quy định xây dựng.
Không chú ý đến hướng gió và ánh sáng: Cửa sổ đặt sai vị trí khiến phòng thiếu sáng hoặc quá nóng. Sử dụng biểu đồ mặt trời và hướng gió chủ đạo.
Sao chép floor plan mẫu mà không điều chỉnh: Mỗi ngôi nhà có đặc điểm riêng, áp dụng mẫu có sẵn dễ dẫn đến lỗi thực tế. Cần cá nhân hoá dựa trên nhu cầu thực tế.
Phần Mềm Hỗ Trợ Vẽ Floor Plan Phổ Biến Hiện Nay
Công nghệ đã giúp việc tạo floor plan trở nên dễ dàng hơn rất nhiều. Phù hợp với kiến trúc sư và kỹ sư chuyên nghiệp.
SketchUp: Giao diện trực quan, dễ học, thích hợp cho thiết kế nhanh và trình bày ý tưởng.
Floorplanner / RoomSketcher: Công cụ trực tuyến cho phép vẽ floor plan trực tiếp trên trình duyệt, có thư viện nội thất phong phú.
HomeByMe / Planner 5D: Kết hợp floor plan với phối cảnh 3D, cho phép đi bộ ảo bên trong công trình.
Chief Architect: Phần mềm chuyên nghiệp cho thiết kế nhà ở, tích hợp đầy đủ các tính năng từ floor plan đến elevation và section.
Tuỳ vào nhu cầu và ngân sách,
Có. Floor plan là một trong những bản vẽ bắt buộc trong bộ hồ sơ xin cấp phép xây dựng theo quy định của pháp luật Việt Nam. Nó cùng với mặt bằng móng, mặt cắt và mặt đứng tạo nên hồ sơ kỹ thuật cơ bản.
Làm thế nào để đọc được kích thước trên floor plan?
Các con số nằm trên đường kích thước (dimension line) thường ghi bằng milimet hoặc mét. Ví dụ: 4500 có nghĩa là 4500mm (4.5m).
Floor plan là một loại bản vẽ thể hiện mặt bằng. Blueprint là thuật ngữ chỉ bản in màu xanh của bất kỳ loại bản vẽ kỹ thuật nào (có thể là floor plan, elevation hay section). Ngày nay, blueprint đã được thay thế bằng bản in kỹ thuật số nhưng tên gọi vẫn được dùng phổ biến.
Có thể tự vẽ floor plan mà không cần thuê kiến trúc sư không?
Hầu hết các ký hiệu cơ bản (tường, cửa, cầu thang) đã được chuẩn hoá theo tiêu chuẩn quốc tế như ISO. Tuy nhiên, mỗi quốc gia có thể có biến thể nhỏ. Người đọc nên kiểm tra chú thích ký hiệu trên bản vẽ để tránh nhầm lẫn.
Diện tích ghi trên floor plan là diện tích thông thủy hay diện tích tim tường?
Diện tích trên floor plan thường là diện tích tim tường (đo từ tim của tường này đến tim của tường kia) hoặc diện tích thông thủy (diện tích sử dụng thực tế bên trong). Trong bất động sản, người mua cần hiểu rõ loại diện tích nào được áp dụng để tránh tranh chấp.
Kết Luận
Hiểu rõ floor plan là gì không chỉ giúp bạn nắm bắt ngôn ngữ cơ bản của ngành kiến trúc mà còn mang lại lợi thế lớn trong quá trình mua nhà, xây nhà hoặc cải tạo không gian sống. Một bản vẽ mặt bằng chuẩn xác và hợp lý chính là nền tảng vững chắc để biến ý tưởng thiết kế thành hiện thực, tiết kiệm thời gian, chi phí và hạn chế rủi ro phát sinh.
Cho dù bạn là chủ nhà lần đầu, nhà đầu tư hay người làm trong lĩnh vực liên quan, việc trang bị kiến thức đọc và phân tích floor plan là kỹ năng không thể thiếu. Hãy bắt đầu bằng việc tập đọc các bản vẽ mẫu, sử dụng thử các phần mềm miễn phí và luôn tham vấn chuyên gia khi cần thiết. Với sự kiên nhẫn và thực hành, bạn sẽ nhanh chóng thành thạo và khai thác tối đa sức mạnh của bản vẽ mặt bằng trong mọi dự án của mình.
