Trong các hệ thống vận chuyển chất lỏng, khí nén hoặc bột khô, việc kết nối các đoạn ống với nhau một cách nhanh chóng, an toàn và dễ dàng tháo lắp là yêu cầu cốt lõi. Cam lock fitting – hay còn gọi là khớp nối camlock – đã trở thành giải pháp phổ biến trong nhiều ngành công nghiệp nhờ thiết kế thông minh và tính linh hoạt. Bài viết này sẽ cung cấp cái nhìn toàn diện về cam lock fitting là gì, cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng thực tế cũng như những lưu ý quan trọng khi chọn mua và sử dụng.
Thuật ngữ cam lock fitting chỉ một loại phụ kiện kết nối nhanh dùng cho ống mềm và ống cứng. Cấu tạo gồm hai phần chính: phần đực (male) và phần cái (female), hoạt động dựa trên cơ chế cam (càng khóa) và rãnh. Khi hai phần được ghép với nhau, chỉ cần gập các càng cam xuống, chúng sẽ móc vào rãnh trên phần đực và siết chặt nhờ lực đàn hồi của gioăng cao su bên trong, tạo thành một kết nối kín khít. Ưu điểm nổi bật là quá trình kết nối và tháo rời diễn ra trong vài giây mà không cần bất kỳ dụng cụ chuyên dụng nào.
Khác với các loại khớp nối ren hay mặt bích, camlock fitting được thiết kế để chịu được áp suất trung bình (thường từ 10 bar đến 20 bar tùy chất liệu và kích thước), phù hợp cho các ứng dụng cần thay đổi đường ống thường xuyên như trong nhà máy hóa chất, trạm bơm, hệ thống tưới tiêu, vận chuyển thực phẩm và dược phẩm. Tính linh hoạt và tốc độ của nó giúp tiết kiệm đáng kể thời gian và nhân công so với các phương pháp kết nối truyền thống.
Cấu Tạo Của Cam Lock Fitting
Một bộ cam lock fitting hoàn chỉnh bao gồm các thành phần chính sau:
Phần đực (male adapter): có một đầu nối với rãnh tròn và thường được gắn vào đầu ống hoặc thiết bị. Phần đực có kích thước tiêu chuẩn, giúp dễ dàng ghép nối với phần cái của bất kỳ nhà sản xuất nào tuân theo cùng tiêu chuẩn.

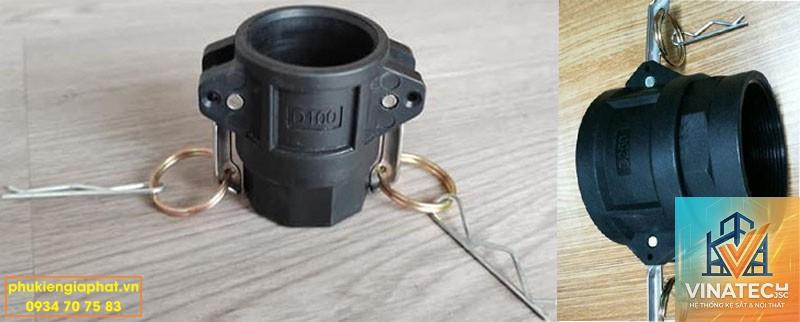

Phần cái (female coupler): chứa hai hoặc ba càng cam (càng khóa) và gioăng làm kín bên trong. Trên thân có các chốt hoặc tay gạt để vận hành càng cam.
Càng cam (cam arms): các thanh kim loại (hoặc nhựa) có đầu móc. Khi gập xuống, móc sẽ khớp vào rãnh trên phần đực, đồng thời nén gioăng tạo độ kín.
Gioăng làm kín (gasket/seal): thường làm từ cao su tổng hợp (NBR, EPDM, Viton) hoặc PTFE, được đặt trong rãnh của phần cái. Gioăng đảm bảo không rò rỉ chất lỏng hay khí khi kết nối.
Chốt và lò xo: một số thiết kế có chốt khóa an toàn và lò xo giúp càng cam giữ chặt hơn, tránh tự mở khi rung động.
Chất liệu chế tạo phổ biến bao gồm nhôm đúc, inox 304, inox 316, đồng thau, nhựa PP, PVC và nylon. Mỗi chất liệu phù hợp với một môi trường làm việc khác nhau, ví dụ: inox 316 chống ăn mòn tốt cho hóa chất mạnh, nhôm nhẹ cho nước và dầu, nhựa PP hoặc PVC dùng trong thực phẩm và nước sạch.

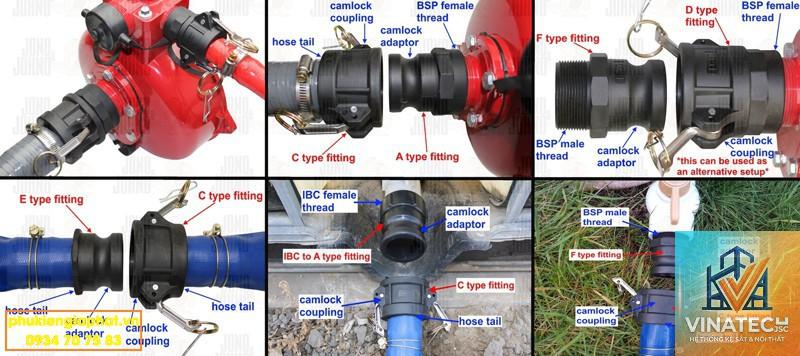

Phân Loại Cam Lock Fitting Theo Tiêu Chuẩn

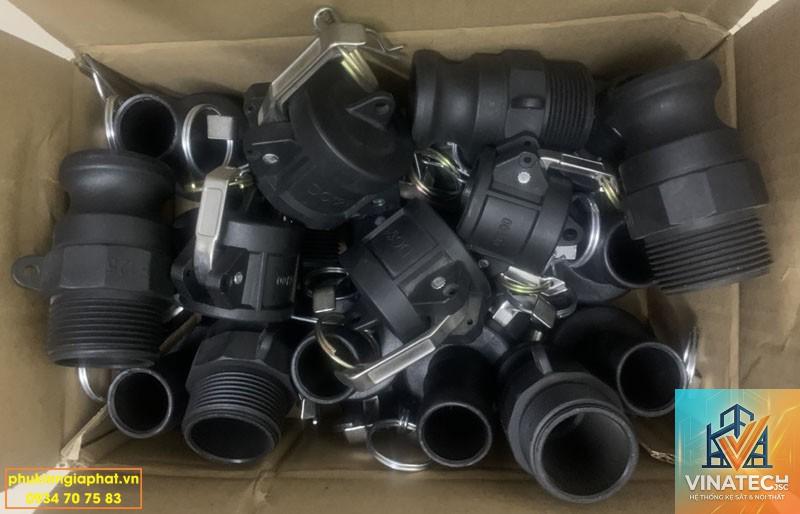

Trên thị trường, cam lock fitting được phân loại theo các dạng đầu nối và kích thước, phổ biến nhất là theo tiêu chuẩn của Mỹ (A-A-59326 hoặc MIL-C-27487). Kích thước tiêu chuẩn thường từ 1/2 inch đến 6 inch, một số nhà sản xuất có thể cung cấp đến 10 inch hoặc lớn hơn.
Nguyên Lý Hoạt Động Của Cam Lock Fitting
Nguyên lý vận hành của cam lock fitting dựa trên cơ chế đòn bẩy của cam. Khi phần đực được đưa vào phần cái, người dùng gập hai càng cam xuống khoảng 180 độ. Mỗi càng cam có lỗ hình chữ nhật hoặc móc khớp với rãnh trên phần đực. Khi các càng được gập hoàn toàn, chúng siết chặt phần đực vào phần cái, đồng thời đẩy gioăng cao su áp sát vào mặt bích, tạo ra một lớp kín khít.
Việc tháo rời cũng đơn giản không kém: chỉ cần bật các càng cam lên (đưa về vị trí thẳng đứng), lúc này móc cam không còn giữ rãnh, phần đực có thể được rút ra một cách dễ dàng. Nhờ cơ chế này, một người có thể thực hiện kết nối và ngắt kết nối trong vòng 5-10 giây mà không cần xoắn ống hay tra cờ lê.
Độ kín của mối nối phụ thuộc vào chất lượng gioăng, lực siết của cam và độ chính xác của các bề mặt tiếp xúc. Vì vậy, việc kiểm tra tình trạng gioăng định kỳ là rất quan trọng để tránh rò rỉ.
Lợi Ích Và Hạn Chế Của Cam Lock Fitting
Lợi ích nổi bật
Kết nối siêu nhanh: Tiết kiệm tới 80% thời gian so với kết nối ren hoặc mặt bích. Phù hợp với các công việc cần thay đổi đường ống thường xuyên.
Không cần dụng cụ: Mọi thao tác đều bằng tay, giảm thiểu rủi ro tai nạn lao động do sử dụng cờ lê, máy hàn.
Tính linh hoạt cao: Kết nối được nhiều loại ống khác nhau (cao su, nhựa, vải bạt) và có thể chuyển đổi giữa các chất liệu nhờ nhiều loại đầu nối (ren, hàn, shank).
Độ kín khít cao: Gioăng chất lượng tốt, áp suất làm việc ổn định, ít rò rỉ hơn so với khớp nối clamp đơn giản.
Dễ dàng bảo trì: Có thể thay thế gioăng hoặc càng cam khi hỏng mà không cần thay cả bộ.
Chịu được nhiều môi trường: Với nhiều lựa chọn chất liệu, camlock fitting có thể dùng cho nước, dầu, hóa chất, thực phẩm, bột khô và khí nén.
Hạn chế cần lưu ý
Áp suất làm việc hạn chế: Hầu hết các dòng camlock chỉ chịu được áp suất tối đa khoảng 10-20 bar (tùy kích thước và chất liệu). Với áp suất cao hơn, cần chọn dòng camlock chịu áp (high pressure) hoặc chuyển sang khớp nối mặt bích.
Không phù hợp với nhiệt độ cao: Gioăng cao su thường chỉ chịu được nhiệt từ -20°C đến 150°C (tùy loại). Nếu nhiệt độ vượt ngưỡng, gioăng sẽ biến dạng, gây rò rỉ.
Độ bền cơ học thấp hơn khớp nối hàn hoặc mặt bích: Nếu bị va đập mạnh hoặc rung động liên tục, cam có thể bị lỏng hoặc gãy.
Khó đạt tuyệt đối với chất lỏng ăn mòn mạnh: Dù inox 316 có khả năng chống ăn mòn tốt, nhưng gioăng và thân nhôm có thể bị hóa chất tấn công nếu không chọn đúng vật liệu.
So Sánh Cam Lock Fitting Với Các Loại Khớp Nối Khác
Đặc điểm
Cam lock fitting
Khớp nối ren (NPT/BSP)
Khớp nối mặt bích
Khớp nối quick coupling (gắn kẹp)
Tốc độ kết nối
Rất nhanh (vài giây)
Chậm (cần xoắn, cờ lê)
Chậm (cần bắt bu lông)
Nhanh (phải đẩy và xoay)
Cần dụng cụ?
Không
Có (cờ lê)
Có (cờ lê, cờ lê lực)
Không (thường bằng tay)
Áp suất tối đa
10-20 bar (ở kích thước nhỏ)
Lên đến 100 bar+
Lên đến 300 bar+
5-15 bar tùy loại
Độ kín
Tốt (nhờ gioăng)
Rất tốt nếu siết đúng
Rất tốt (miễn gioăng)
Khá (dễ rò nếu gioăng hỏng)
Chi phí
Trung bình – rẻ
Thấp
Cao (do gia công nhiều linh kiện)
Rẻ – trung bình
Ứng dụng chính
Ống mềm, di động
Ống cố định, áp suất cao
Ống áp lực lớn, nhiệt độ cao
Ống mềm nhỏ, áp suất thấp
Khả năng tháo lắp
Rất dễ, nhiều lần
Trung bình, dễ hỏng ren nếu tháo nhiều
Khó và mất thời gian
Dễ, nhưng dễ hỏng cơ cấu khóa
Như vậy, cam lock fitting là lựa chọn tối ưu cho các ứng dụng yêu cầu tính linh động cao, thời gian kết nối nhanh, không gian hạn chế và áp suất không quá lớn. Nếu yêu cầu áp suất rất cao hoặc nhiệt độ khắc nghiệt, nên cân nhắc dùng khớp nối ren hoặc mặt bích.
Ứng Dụng Thực Tế Của Cam Lock Fitting
Camlock fitting hiện diện trong hầu hết các ngành công nghiệp hiện đại. Cam lock fitting bằng inox 316 hoặc nhựa PP được dùng phổ biến để vận chuyển axit loãng, dung môi, xăng dầu. Nhờ khả năng ngắt nhanh, khi có sự cố, người vận hành có thể tách đường ống ngay lập tức mà không tiếp xúc với hóa chất.
Thực phẩm và đồ uống
Trong dây chuyền sản xuất nước giải khát, sữa, bia, rượu, các khớp nối camlock làm từ inox hoặc nhựa đạt tiêu chuẩn vệ sinh thực phẩm được ưa chuộng. Chúng dễ dàng tháo lắp để vệ sinh, chịu được hóa chất tẩy rửa và đảm bảo không nhiễm khuẩn.
Hệ thống tưới tiêu nông nghiệp
Các trạm bơm nước tưới sử dụng camlock fitting bằng nhôm hoặc nhựa PVC để kết nối các đoạn ống gấp nhanh. Nhờ khả năng tháo lắp nhanh, nông dân có thể di chuyển hệ thống tưới từ ruộng này sang ruộng khác một cách hiệu quả.
Chữa cháy và cứu hộ
Lực lượng phòng cháy chữa cháy sử dụng các đầu nối camlock bằng nhôm hoặc đồng để nối dài vòi chữa cháy, kết nối với máy bơm, hoặc lấy nước từ bể chứa. Tốc độ kết nối nhanh giúp tiết kiệm thời gian vàng trong các tình huống khẩn cấp.
Vận chuyển bột và hạt khô
Trong các nhà máy sản xuất xi măng, bột mì, nhựa hạt, các khớp nối camlock dạng xả đáy (camlock with dust cap) được dùng để kết nối ống với silo hoặc xe bồn, đảm bảo kín khí và tránh phát tán bụi.
Hướng Dẫn Chọn Mua Và Sử Dụng Cam Lock Fitting
Chọn đúng chất liệu
Khi mua cam lock fitting, cần xác định rõ môi trường chất lỏng và nhiệt độ làm việc. Bảng dưới đây gợi ý chất liệu phù hợp:
Chất liệu
Đặc tính
Môi trường phù hợp
Nhôm
Nhẹ, giá rẻ, dẫn nhiệt tốt
Nước, dầu, khí nén, nhiệt độ <150°C
Inox 304
Chống ăn mòn tốt, vệ sinh
Thực phẩm, nước uống, hóa chất nhẹ, dầu mỡ thực vật
Inox 316
Chống ăn mòn vượt trội (chịu axit, clo)
Hóa chất mạnh, nước biển, dược phẩm
Đồng thau
Chịu áp suất cao, giá tầm trung
Khí nén, hơi nước, hệ thống thủy lực áp suất trung bình
Nhựa PP, PVC
Nhẹ, chống ăn mòn hóa học tốt, giá rẻ
Hóa chất ăn mòn nhẹ, thực phẩm, nước sạch, nhiệt độ <60°C
Nylon, polyacetal
Nhẹ, chịu hóa chất và mài mòn
Bột khô, hạt nhựa, môi trường có tính mài mòn
Kiểm tra tiêu chuẩn và kích thước
Hầu hết các camlock trên thị trường đều tuân theo tiêu chuẩn quân sự MIL-C-27487 hoặc tiêu chuẩn thương mại A-A-59326. Khi mua, cần đảm bảo kích thước giữa phần đực và phần cái cùng loại – cùng size (ví dụ: 2 inch camlock type C phải lắp với type D 2 inch). Một số dòng camlock của châu Âu hoặc Trung Quốc có thể có sai lệch nhỏ, vì vậy tốt nhất nên mua cùng một thương hiệu để đảm bảo tương thích.
Lắp đặt đúng cách

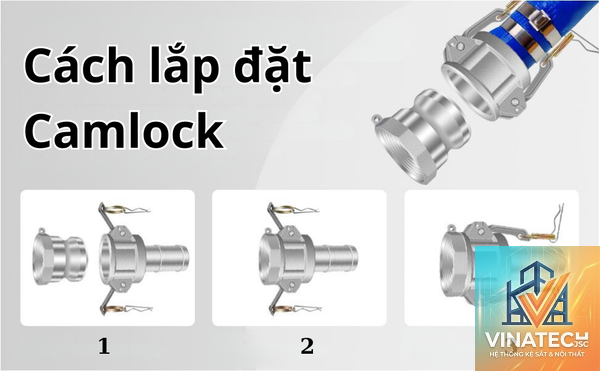

Khi lắp cam lock fitting vào ống mềm, cần dùng kẹp ống (hose clamp) vặn chặt, đảm bảo phần shank nằm gọn trong ống. Không nên lắp ống quá dài vượt quá phần gai của shank vì sẽ làm giảm độ kín. Trước khi ghép, nên bôi trơn gioăng bằng mỡ silicone để tăng tuổi thọ và dễ dàng đóng cam.
Bảo trì và kiểm tra định kỳ
Kiểm tra gioăng sau mỗi 3 tháng hoặc sau mỗi lần tháo lắp nhiều. Nếu gioăng bị nứt, cứng, xẹp, cần thay ngay. Càng cam nếu bị cong, mòn hoặc nứt cũng nên thay thế. Vệ sinh các bề mặt tiếp xúc để tránh cặn bẩn làm hỏng gioăng.
Sai Lầm Thường Gặp Khi Sử Dụng Cam Lock Fitting
Lắp nhầm loại đực – cái: Chẳng hạn dùng hai phần cái (female) hoặc hai phần đực (male) không thể ghép được. Luôn kiểm tra trước khi lắp.
Không tra gioăng hoặc gioăng sai kích thước: Gioăng phải có kích thước tương ứng với phần cái (thường là size of fitting – 1 inch). Gioăng quá dày sẽ không vào được, quá mỏng gây rò.
Siết cam quá tay hoặc không gập hết: Nếu không đóng cam dứt khoát, cam có thể bật ra khi có áp suất. Ngược lại, dùng lực gập quá mạnh có thể làm cong cam hoặc nứt thân nhựa.
Dùng camlock cho áp suất vượt mức cho phép: Mỗi loại camlock có giá trị áp suất tối đa (thường được in trên thân). Nếu vượt quá, nguy cơ bung mối nối rất cao.
Không thay gioăng khi hóa chất làm hỏng: Một số hóa chất tấn công gioăng NBR, cần chuyển sang gioăng EPDM hoặc Viton.
Để bụi bẩn bám vào rãnh hoặc mặt gioăng: Các hạt cát, mạt sắt có thể làm xước bề mặt gioăng, gây rò rỉ.
Lưu Ý Quan Trọng Khi Sử Dụng Cam Lock Fitting
Luôn chọn đúng vật liệu phù hợp với chất lỏng và nhiệt độ. Xem kỹ bảng thông số kỹ thuật từ nhà sản xuất.
Sử dụng gioăng chất lượng cao, chịu hóa chất và nhiệt. Gioăng kém chất lượng sẽ giảm tuổi thọ và gây rò rỉ.
Không sử dụng camlock nếu phát hiện vết nứt trên thân hoặc cam bị biến dạng.
Khi lắp đặt ống mềm, dùng kẹp ống thép không gỉ để siết chặt. Kẹp nhựa kém bền, dễ gây tuột ống.
Bôi trơn gioăng định kỳ bằng mỡ silicone hoặc dầu khoáng (tương thích). Điều này giúp kéo dài tuổi thọ gioăng và dễ thao tác.
Bảo quản camlock nơi khô ráo, tránh ánh nắng trực tiếp nếu là nhựa. UV có thể làm giòn nhựa và cao su.
Kiểm tra lực siết của cam định kỳ, nhất là trong các hệ thống có rung động. Một số loại có chốt khóa an toàn giúp ngăn cam bật ra.
Hầu hết camlock tiêu chuẩn không được thiết kế cho hơi nước áp suất cao vì nhiệt độ và nhiệt độ gây hư hỏng gioăng nhanh. Tuy nhiên, một số dòng camlock đặc biệt bằng inox với gioăng PTFE có thể chịu hơi nước ở áp suất thấp dưới 100°C. Luôn tham khảo nhà sản xuất trước khi dùng cho hơi.
Sự khác biệt giữa camlock type A và type B là gì?
Type A là phần đực có ren ngoài (male NPT), còn type B là phần cái có ren trong (female NPT). Type A thường được lắp vào ống ren hoặc phụ kiện có ren trong, type B lắp vào ống ren ngoài. Cả hai đều kết nối được với nhau nếu cùng kích thước.
Cam lock fitting có dùng cho ống nhựa PVC không?
Có thể dùng nếu bạn chọn phần shank (type C hoặc D) bằng nhựa PP hoặc inox và dùng kẹp ống phù hợp. Tuy nhiên, cần đảm bảo ống PVC có độ cứng vừa phải, không quá mềm, để kẹp giữ chặt.
Làm thế nào để thay gioăng cam lock?
Tháo cũ khỏi phần cái (female) bằng cách dùng ngón tay móc nhẹ ra. Lắp gioăng mới vào rãnh tròn trong phần cái, đảm bảo nó nằm phẳng, không bị xoắn. Sau đó lắp lại phần cái vào phần đực và đóng cam để kiểm tra độ kín.
Cam lock fitting có chịu được áp suất 50 bar không?
Hầu hết camlock tiêu chuẩn chỉ chịu được tối đa 17-20 bar (đối với camlock nhôm 2 inch). Có một số dòng high pressure (HP) có thể chịu đến 35-50 bar, nhưng kích thước bị hạn chế (thường dưới 2 inch) và giá thành cao hơn nhiều. Với áp suất 50 bar, tốt hơn nên dùng khớp nối mặt bích hoặc ren.
