Inspection hatch, hay còn gọi là cửa kiểm tra, là một bộ phận thiết yếu trong nhiều hệ thống công nghiệp, tàu thủy, nhà máy và công trình xây dựng. Nói một cách dễ hiểu, inspection hatch là loại cửa chuyên dụng được thiết kế để cho phép con người hoặc thiết bị tiếp cận bên trong các không gian kín như bể chứa, đường ống, thùng chứa hóa chất, hoặc các khu vực cần kiểm tra định kỳ. Vậy inspection hatch là gì và tại sao nó quan trọng đến vậy? Bài viết này sẽ giải đáp chi tiết, từ khái niệm cơ bản đến ứng dụng thực tế, giúp bạn hiểu rõ và lựa chọn đúng loại cửa kiểm tra cho nhu cầu của mình.
Inspection Hatch Là Gì? Giải Thích Khái Niệm Cơ Bản
Inspection hatch là một cửa nhỏ được gắn trên các bề mặt của thiết bị hoặc kết cấu, có chức năng chính là tạo lối vào để kiểm tra, vệ sinh, sửa chữa hoặc lấy mẫu bên trong. Cửa này thường được làm từ các vật liệu chịu lực, chịu nhiệt, chống ăn mòn như inox, nhựa kỹ thuật, hoặc thép carbon. Thiết kế của inspection hatch bao gồm bản lề, tay nắm, gioăng làm kín, và cơ cấu khóa để đảm bảo độ kín khít khi đóng lại.
Trái ngược với các loại cửa thông thường, inspection hatch được thiết kế để chịu được áp suất, chênh lệch nhiệt độ, và các yếu tố môi trường khắc nghiệt. Trong các nhà máy hóa chất, dầu khí, hay tàu biển, việc sử dụng inspection hatch đúng tiêu chuẩn là yêu cầu bắt buộc để đảm bảo an toàn và hiệu quả vận hành. Các kỹ sư thường gọi nó với nhiều tên khác nhau như manhole (cửa chui), access hatch, hay hay cửa vệ sinh công nghiệp, nhưng bản chất vẫn là một cánh cửa kiểm tra chuyên dụng.
Phân Loại Inspection Hatch Phổ Biến
Không phải tất cả inspection hatch đều giống nhau. Dựa trên chất liệu, kích thước, và ứng dụng, chúng được chia thành nhiều loại khác nhau.
Phân Loại Theo Chất Liệu
Inspection hatch inox (thép không gỉ): Loại này chiếm ưu thế nhờ khả năng chống ăn mòn vượt trội, thường dùng trong ngành thực phẩm, dược phẩm, hóa chất, và môi trường biển. Inox 304 và 316 là hai mác phổ biến, với inox 316 có thêm molypden giúp chống lại clo và axit mạnh hơn.
Inspection hatch nhựa (polypropylene, PVC, Teflon): Phù hợp với môi trường có hóa chất ăn mòn như axit đậm đặc, kiềm. Nhựa có trọng lượng nhẹ, giá thành thấp hơn inox, nhưng chịu nhiệt và áp suất kém hơn. Thường dùng trong các bể chứa hóa chất tại các nhà máy xử lý nước thải.
Inspection hatch thép carbon: Được sử dụng cho các ứng dụng chịu áp lực cao, nhiệt độ cao, như trong nồi hơi, bình chịu áp lực. Nhược điểm là dễ bị gỉ sét nếu không được sơn phủ hoặc mạ kẽm bảo vệ.
Phân Loại Theo Hình Dạng Và Kích Thước
Về mặt hình học, inspection hatch có thể là hình tròn hoặc hình chữ nhật. Cửa tròn thường được ưa chuộng trong các bình áp lực vì khả năng phân bố ứng suất đồng đều, độ kín cao hơn. Cửa chữ nhật thích hợp cho các bề mặt phẳng, giúp tiết kiệm không gian và dễ lắp đặt.
Kích thước tiêu chuẩn rất đa dạng, từ đường kính 150mm (dùng cho lấy mẫu) cho đến 600mm hoặc lớn hơn cho người chui vào. Các kích thước phổ biến là 200mm, 300mm, 400mm, và 450mm. Theo tiêu chuẩn DIN hay ASME, kích thước thường được quy định cụ thể tùy vào áp suất làm việc.
Phân Loại Theo Ứng Dụng

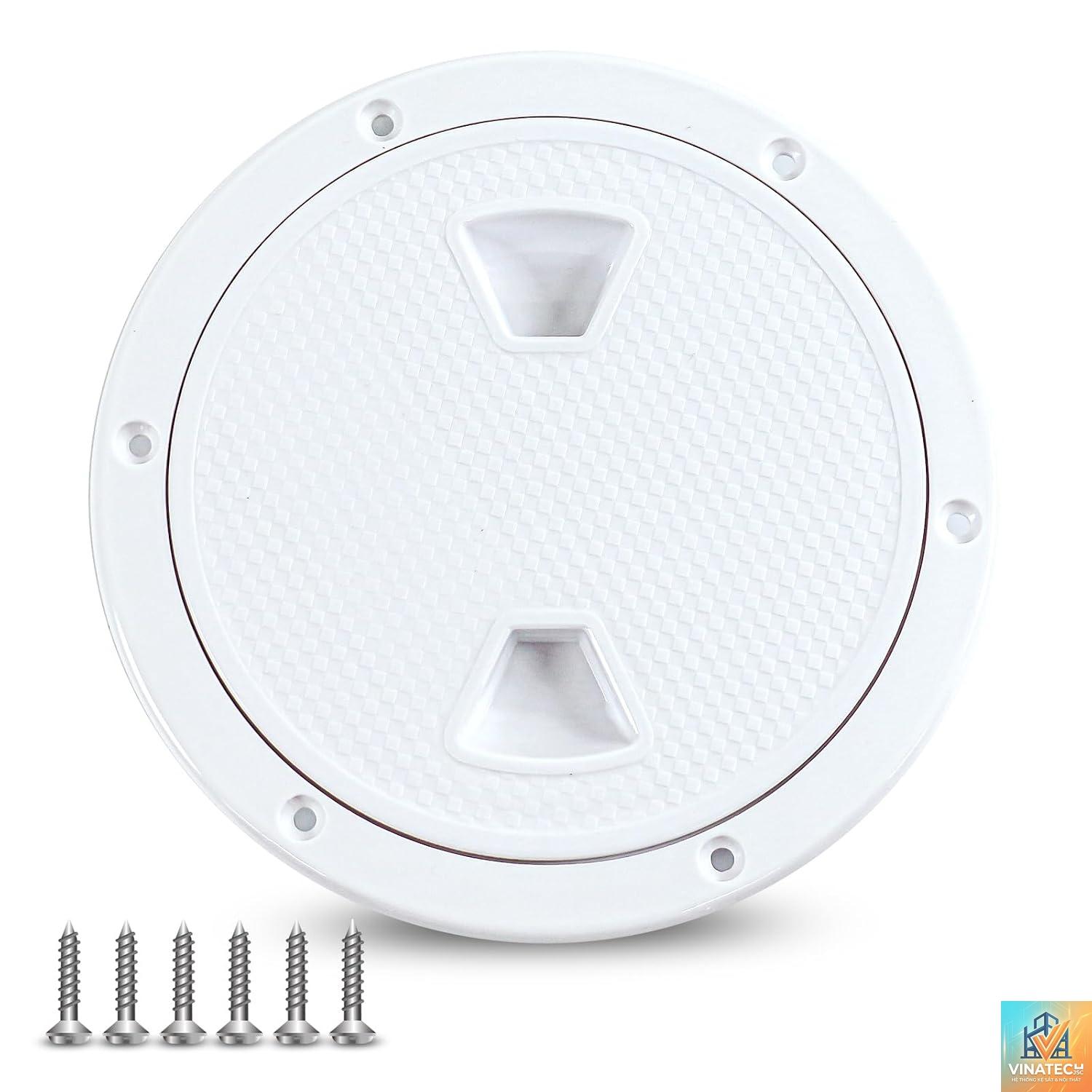

Inspection hatch cho tàu thủy: Được thiết kế kín nước, chịu được rung động và môi trường muối biển. Thường có bản lề và kẹp nhanh để dễ thao tác trong không gian chật hẹp.
Inspection hatch cho bể chứa: Gồm loại có van xả áp, gioăng kép để đảm bảo an toàn khi bể chứa đang có áp suất. Dùng trong bể chứa dầu, hóa chất lỏng, hoặc silo chứa bột.
Inspection hatch cho đường ống: Cửa nhỏ gắn trên các đoạn ống để vệ sinh hoặc kiểm tra bằng camera. Thường có mặt bích để kết nối dễ dàng.
Cấu Tạo Và Thành Phần Chính Của Inspection Hatch
Một inspection hatch tiêu chuẩn bao gồm các bộ phận sau:
Thân cửa (Frame): Phần khung được hàn hoặc bắt vít cố định vào thành thiết bị. Thân cửa thường có gờ để tăng độ cứng và giữ gioăng.
Nắp cửa (Cover): Phần đóng/mở, có thể được làm liền khối hoặc có ô kính quan sát. Nắp cửa phải đảm bảo độ dày chịu áp theo tính toán.
Gioăng làm kín (Gasket): Vật liệu đàn hồi (cao su NBR, EPDM, silicone, PTFE) nằm giữa thân và nắp, chịu nhiệt và hóa chất. Gioăng là yếu tố quyết định độ kín của cửa.
Cơ cấu khóa (Locking mechanism): Gồm tay nắm, bu lông – đai ốc, hoặc cơ cấu kẹp cam (cam lock). Loại kẹp cam cho phép đóng/mở nhanh mà không cần dụng cụ.
Bản lề (Hinge): Kết nối nắp với thân, giúp nắp xoay mở. Bản lề có thể là loại rời hoặc liền.
Tay cầm hoặc tay quay (Handle): Giúp thao tác dễ dàng, một số loại có thêm tay cầm chịu lực.
Khi lắp đặt, các chi tiết này phải được kiểm tra kỹ lưỡng về dung sai và vật liệu để đảm bảo tuổi thọ và an toàn. Thông thường, inspection hatch được thiết kế theo tiêu chuẩn ASME B16.5, DIN 28007, hoặc BS EN 12516-2.
Lợi Ích Khi Sử Dụng Inspection Hatch Trong Hệ Thống Công Nghiệp
Việc trang bị inspection hatch mang lại nhiều lợi ích thiết thực:
1. Tiết kiệm thời gian và chi phí bảo trì: Thay vì phải tháo dỡ toàn bộ bể chứa hay đường ống khi cần kiểm tra, chỉ cần mở cửa hatch là có thể tiếp cận trực tiếp. Thời gian ngừng máy giảm đáng kể, từ hàng giờ xuống còn vài phút.
2. Đảm bảo an toàn lao động: Các khu vực kín như bồn chứa hóa chất độc hại hoặc áp suất cao cần có cửa kiểm tra được thiết kế đúng tiêu chuẩn để tránh rò rỉ và tai nạn. Nhiều sự cố cháy nổ trong nhà máy xuất phát từ việc thiếu cửa kiểm tra hoặc sử dụng loại không phù hợp.
3. Hỗ trợ lấy mẫu và kiểm tra chất lượng: Trong ngành thực phẩm và dược phẩm, việc lấy mẫu thường xuyên là bắt buộc. Inspection hatch cho phép lấy mẫu mà không làm ảnh hưởng đến môi trường vô trùng bên trong.
4. Tối ưu hóa không gian: Với thiết kế gọn nhẹ, inspection hatch có thể lắp ở những vị trí khó tiếp cận, giúp tận dụng tối đa diện tích của thiết bị.
Theo thống kê từ các nhà vận hành nhà máy lọc dầu, việc lắp đặt inspection hatch đúng chủng loại giúp giảm 30% thời gian bảo dưỡng định kỳ và tăng 15% năng suất tổng thể.
Hạn Chế Và Nhược Điểm Của Inspection Hatch
Bên cạnh ưu điểm, inspection hatch cũng tồn tại một số hạn chế cần cân nhắc:
Chi phí đầu tư ban đầu cao: Đặc biệt với các loại inox chịu áp lực cao, giá thành có thể lên tới vài trăm đô la mỗi cái. Tuy nhiên, đây là khoản đầu tư xứng đáng cho độ an toàn và tuổi thọ.
Yêu cầu kỹ thuật lắp đặt chính xác: Nếu lắp không đúng phương pháp hàn hoặc không đảm bảo độ kín, rò rỉ rất dễ xảy ra. Cần có thợ hàn chuyên nghiệp và dụng cụ đo chuyên dụng.
Bảo trì gioăng định kỳ: Gioăng cao su sau một thời gian sẽ bị lão hóa, mất tính đàn hồi. Nhiều nhà máy khuyến nghị thay gioăng mỗi 2-3 năm hoặc theo khuyến cáo của nhà sản xuất.
Không phù hợp với mọi không gian: Đối với các ống có đường kính quá nhỏ (dưới 100mm), việc gắn một cửa hatch có thể gây cản trở dòng chảy. Khi đó, người ta thường dùng các phụ kiện kiểm tra khác như fitting lấy mẫu.
So Sánh Inspection Hatch Với Các Loại Cửa Kiểm Tra Khác
Tiêu chí
Inspection Hatch
Manhole (cửa chui)
Van lấy mẫu
Nắp bảo ôn (access door)
Kích thước chủ yếu
150–600mm
Trên 450mm, thường cho người chui
Nhỏ (dưới 50mm)
Thay đổi, thường lớn hơn 300mm
Áp suất chịu đựng
Cao (lên tới 100 bar)
Trung bình – cao
Thấp – trung bình
Thấp (chủ yếu để cách nhiệt)
Mục đích chính
Kiểm tra, vệ sinh, lấy mẫu
Người chui vào bên trong
Lấy mẫu chất lỏng/khí
Tiếp cận các lớp bảo ôn
Chất liệu phổ biến
Inox, thép, nhựa
Thép, inox
Inox, đồng
Nhôm, thép sơn tĩnh điện
Giá thành
Cao đến rất cao
Cao
Thấp
Thấp – trung bình
Độ kín khít
Rất cao (có gioăng chuyên dụng)
Cao
Trung bình
Thấp – trung bình
Như bảng so sánh cho thấy, inspection hatch là giải pháp linh hoạt hơn cả, phù hợp với nhiều mức áp suất và kích thước khác nhau. Khác với manhole chỉ dùng cho người chui, inspection hatch có thể được thiết kế nhỏ gọn để thao tác bằng tay.
Ứng Dụng Thực Tế Của Inspection Hatch Trong Các Ngành
Trong Ngành Dầu Khí
Ở các giàn khoan và nhà máy lọc dầu, inspection hatch được lắp trên bồn chứa dầu thô, bình tách, và thiết bị trao đổi nhiệt. Chúng giúp kiểm tra cặn bẩn, cặn lắng mà không cần ngừng vận hành toàn bộ hệ thống. Các cửa này thường phải chịu được áp suất lên đến 50 bar và nhiệt độ trên 300°C.
Trong Hệ Thống Xử Lý Nước Và Nước Thải
Các bể lắng, bể lọc, bể chứa hóa chất đều có inspection hatch. Nhờ đó, kỹ thuật viên dễ dàng kiểm tra cặn lắng, vệ sinh bề mặt, hoặc thay màng lọc mà không cần tháo nắp bể. Vật liệu nhựa PP thường được ưu tiên vì chống ăn mòn hóa chất tốt.
Trong Tàu Biển
Trên tàu, inspection hatch xuất hiện ở các két nước ngọt, két dầu, và các khoang chứa hàng. Chúng phải đảm bảo kín nước ngay cả khi tàu bị nghiêng lớn. Các tiêu chuẩn quốc tế như SOLAS và IBC Code quy định rõ kích thước tối thiểu và khả năng đóng mở từ bên trong lẫn bên ngoài.
Trong Xây Dựng

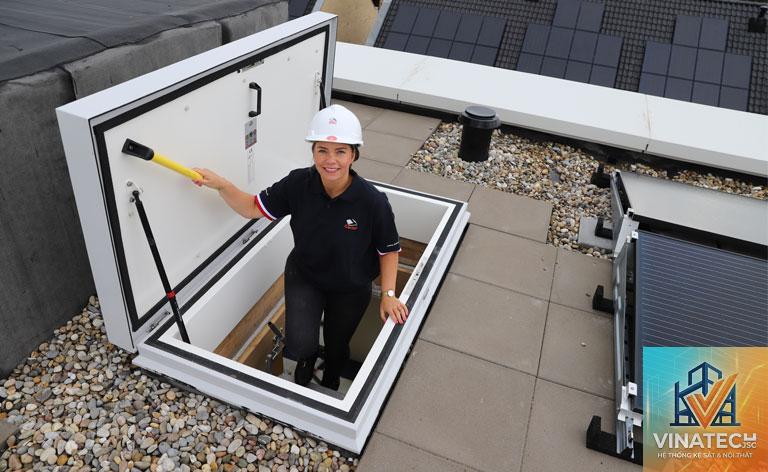

Trong các tòa nhà, inspection hatch được dùng làm cửa kiểm tra trần giả, ống dẫn kỹ thuật, hố thang máy, hoặc bể phốt. Chúng thường có kích thước nhỏ, khung nhôm hoặc thép sơn tĩnh điện, giúp tiết kiệm diện tích và dễ dàng bảo trì hệ thống điện nước.
Hướng Dẫn Lựa Chọn Và Lắp Đặt Inspection Hatch Đúng Cách
Để mua đúng sản phẩm, bạn cần xác định rõ các thông số kỹ thuật:
Môi trường làm việc: Hóa chất gì? Nhiệt độ cao nhất? Có áp suất không? Mỗi yếu tố sẽ quyết định vật liệu thân và gioăng.
Kích thước yêu cầu: Đo đường kính lỗ khoét hoặc kích thước mặt bích. Thông thường, nên chọn cửa lớn hơn một chút so với nhu cầu thao tác để dễ dàng vệ sinh.
Tiêu chuẩn áp dụng: Nếu sử dụng trong bình áp lực, hãy chọn sản phẩm có chứng nhận ASME, PED, hoặc CRN. Các nhà sản xuất uy tín thường cung cấp đầy đủ giấy tờ.
Kiểu đóng mở: Ưu tiên loại kẹp cam (camlock) nếu cần thao tác nhanh. Loại bu lông đai ốc phù hợp với tần suất mở thấp và yêu cầu độ kín tuyệt đối.
Khi lắp đặt, cần tuân thủ các bước sau:
Vệ sinh sạch bề mặt và hàn hoặc bắt vít thân cửa chắc chắn.
Kiểm tra độ đồng tâm và phẳng để gioăng tiếp xúc đều.
Bôi trơn bản lề và cơ cấu khóa bằng mỡ chịu nhiệt.
Thử áp sau khi lắp đặt (nếu có thể) để phát hiện rò rỉ.
Sai Lầm Thường Gặp Khi Sử Dụng Inspection Hatch Và Cách Tránh
Nhiều kỹ thuật viên mới vào nghề thường mắc một số lỗi sau:
Chọn sai chất liệu gioăng: Sử dụng gioăng cao su thường trong môi trường dầu hoặc hóa chất mạnh chỉ sau vài tuần đã hỏng. Giải pháp: xem bảng tương thích hóa chất của nhà sản xuất gioăng.
Lắp cửa ở vị trí không phù hợp: Cửa kiểm tra đặt quá thấp dễ bị ngập nước, đặt quá cao khó với tay. Cần tính toán ergonomics ngay từ khi thiết kế.
Bỏ qua việc bảo dưỡng bản lề: Bản lề bị kẹt do gỉ sét là nguyên nhân phổ biến khiến cửa không đóng kín được. Nên bôi trơn định kỳ 6 tháng một lần.
Thay đổi kích thước tự ý: Một số người khoét lỗ to hơn kích thước cửa hatch rồi hàn nối, làm suy giảm độ bền của thiết bị. Luôn tuân theo khuyến cáo của nhà sản xuất.
Lưu Ý Quan Trọng Khi Bảo Trì Inspection Hatch
Để kéo dài tuổi thọ, cần thực hiện kiểm tra và bảo trì định kỳ:
Kiểm tra độ khít của gioăng trước mỗi lần đóng. Nếu phát hiện vết nứt hoặc biến dạng, thay ngay.
Vệ sinh bề mặt tiếp xúc của gioăng và thân cửa, tránh bụi bẩn làm giảm hiệu quả làm kín.
Siết lại bu lông theo lực siết tiêu chuẩn nếu sử dụng lâu ngày.
Đối với cửa kim loại, kiểm tra dấu hiệu ăn mòn, đặc biệt ở các mối hàn.
Ghi chép lịch sử bảo trì vào sổ nhật ký thiết bị để dễ dàng truy xuất.
Trong các ngành có yêu cầu an toàn cao như dầu khí, việc kiểm tra inspection hatch được tích hợp vào hệ thống quản lý an toàn (SMS) và được giám sát bởi cơ quan đăng kiểm.
Câu Hỏi Thường Gặp Về Inspection Hatch (FAQ)
Inspection hatch có chịu được áp lực cao không?
Hoàn toàn có. Nhiều mẫu inspection hatch được thiết kế riêng cho bình chịu áp lực với khả năng chịu áp suất lên đến 150 bar hoặc hơn. Tuy nhiên, người dùng cần kiểm tra thông số kỹ thuật trên nhãn sản phẩm như PN (Pressure Nominal) hoặc Class (150, 300, 600,…).
Nên chọn inox hay nhựa cho cửa kiểm tra?
Nếu môi trường có nhiệt độ cao (trên 80°C), áp lực lớn, hoặc yêu cầu vệ sinh vô trùng, nên chọn inox 304 hoặc 316. Nếu chỉ tiếp xúc với hóa chất ăn mòn ở nhiệt độ thường và không có áp suất, nhựa PP hoặc PVC là lựa chọn kinh tế hơn.
Kích thước tiêu chuẩn của inspection hatch là gì?
Hiện chưa có một tiêu chuẩn thống nhất toàn cầu, nhưng các kích thước phổ biến trên thị trường là Ø200, Ø250, Ø300, Ø400, Ø450 mm theo hệ mét. Hệ inch thường gặp là 6″, 8″, 10″, 12″, 16″. Khi đặt hàng, bạn nên cung cấp đường kính trong cần khoét và kiểu mặt bích (nếu có).
Có thể tự chế tạo inspection hatch tại nhà không?
Không khuyến khích, đặc biệt với các ứng dụng có áp suất hoặc hóa chất nguy hiểm. Nếu tự chế, rất khó đảm bảo độ kín và khả năng chịu lực. Trong các ngành công nghiệp, việc sử dụng sản phẩm không đạt tiêu chuẩn có thể dẫn đến hậu quả nghiêm trọng. Tốt nhất nên mua từ nhà sản xuất uy tín.
Inspection hatch là một thiết bị nhỏ nhưng đóng vai trò then chốt trong việc vận hành, bảo trì và đảm bảo an toàn cho các hệ thống công nghiệp hiện đại. Từ khái niệm inspection hatch là gì, chúng ta đã đi qua các phân loại, cấu tạo, lợi ích và ứng dụng thực tế. Việc chọn đúng loại, lắp đặt chính xác và bảo trì định kỳ sẽ giúp doanh nghiệp tiết kiệm chi phí lớn về lâu dài và tránh được các rủi ro không đáng có. Hy vọng bài viết này cung cấp cho bạn cái nhìn toàn diện để đưa ra quyết định phù hợp với nhu cầu của mình.
