Waterjet là công nghệ cắt sử dụng dòng nước áp lực cực cao, có thể pha thêm hạt mài, để cắt hầu hết mọi loại vật liệu với độ chính xác cao, không sinh nhiệt và không làm biến dạng bề mặt cắt. Trong bối cảnh sản xuất công nghiệp hiện đại, waterjet nổi lên như một giải pháp gia công linh hoạt, thân thiện với môi trường và có khả năng cắt các chi tiết phức tạp mà nhiều phương pháp truyền thống không làm được. Bài viết này sẽ phân tích chi tiết waterjet là gì, nguyên lý hoạt động, các loại, ứng dụng thực tế và những yếu tố cần cân nhắc khi lựa chọn công nghệ này.
Waterjet (tên đầy đủ: máy cắt tia nước) là một hệ thống gia công vật liệu bằng cách đẩy nước qua một vòi phun cực nhỏ ở áp suất từ 3.000 bar đến 6.000 bar (tương đương 45.000 – 90.000 PSI). Dòng nước siêu tốc này có vận tốc gấp 2-3 lần tốc độ âm thanh (khoảng 900 m/s), tạo ra lực cắt đủ mạnh để xuyên thủng thép, kính, đá granite hay kim loại cứng.
Bản chất công nghệ waterjet dựa trên nguyên lý bảo toàn năng lượng: nước được nén với áp suất cực lớn, tích trữ thế năng, sau đó giải phóng qua một lỗ phun có đường kính chỉ 0.1-0.5 mm. Khi nước thoát ra, thế năng chuyển hóa thành động năng, hình thành tia nước có mật độ năng lượng cao. Nếu pha thêm hạt mài (garnet – thạch lựu đỏ), khả năng cắt tăng lên gấp nhiều lần, cho phép cắt thép dày tới 200 mm.
Cấu tạo và nguyên lý hoạt động của máy waterjet
Hệ thống bơm cao áp – trái tim của máy waterjet
Bơm cao áp tạo ra áp suất nước từ 3.000 bar đến 6.000 bar. Có hai loại bơm chính: bơm tác động trực tiếp (intensifier pump) và bơm tuần hoàn (crank-driven pump). Bơm intensifier sử dụng dầu thủy lực để nén nước, cho công suất cao hơn và ổn định hơn. Bơm crank-driven sử dụng động cơ điện và tay quay, phù hợp với các máy nhỏ hơn, chi phí thấp hơn.
Bộ phận phân phối và lọc nước
Nước đầu vào cần được lọc để loại bỏ tạp chất. Hệ thống lọc đa tầng gồm lọc thô, lọc tinh và lọc ion đảm bảo nước sạch trước khi vào bơm. Nếu không lọc đúng cách, các hạt rắn nhỏ sẽ làm hỏng vòi phun ngay lập tức. Sau bơm, nước cao áp được dẫn qua ống chịu lực bằng thép không gỉ chuyên dụng.
Đầu cắt là bộ phận quan trọng nhất. Nó bao gồm vòi phun (orifice) thường làm bằng sapphire hoặc ruby, chịu được áp suất và mài mòn. Phía dưới vòi phun là ống trộn (mixing tube) – chỉ có ở máy cắt mài – nơi hạt garnet được hút vào và hòa trộn với tia nước. Ống trộn có đường kính 0.5 – 1.5 mm, dài khoảng 50-100 mm, được chế tạo từ carbide vonfram hoặc silicon nitride để chống mài mòn.
Hệ thống phun hạt mài
Đối với waterjet pha mài (abrasive waterjet), hạt garnet được chứa trong một thùng chứa và được đưa vào đầu cắt thông qua một ống cấp liệu. Lưu lượng hạt mài từ 300 – 600 g/phút tùy thuộc vào vật liệu cắt. Hạt garnet có kích thước 80 mesh (khoảng 0.18 mm) hoặc 120 mesh (khoảng 0.125 mm). Hạt mài càng nhỏ thì bề mặt cắt càng mịn.

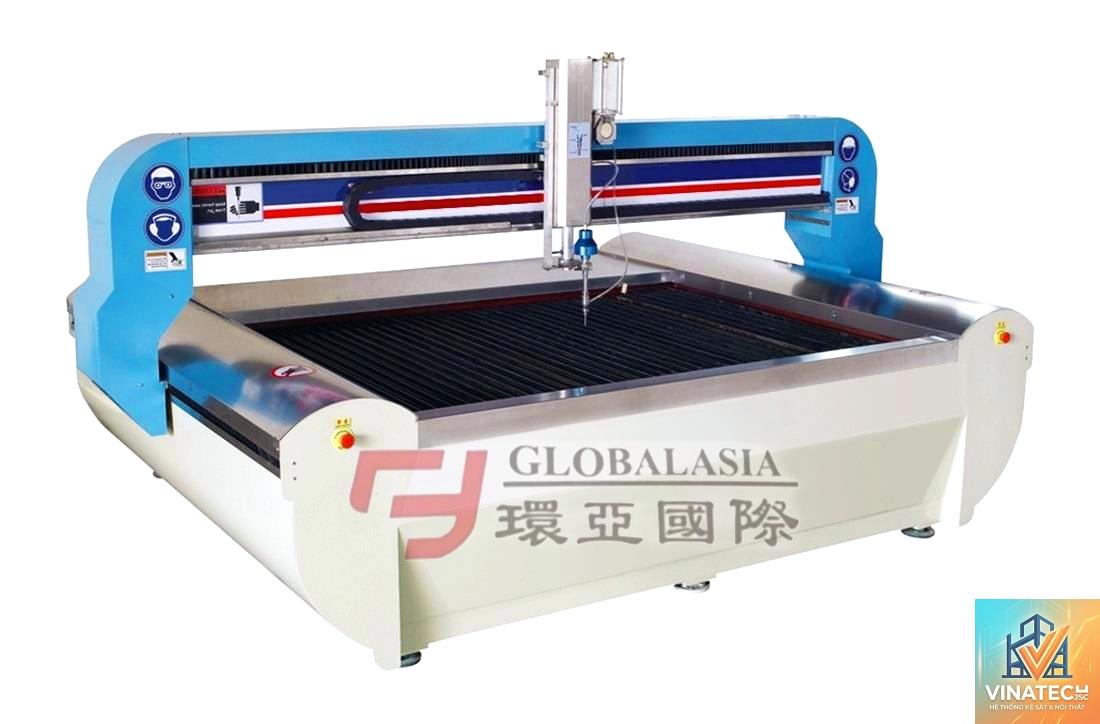

Bàn máy và hệ thống CNC
Vật liệu được đặt trên bàn máy có kết cấu chịu lực, thường có các thanh đỡ hoặc bát nước để giảm tiếng ồn và hấp thụ năng lượng dư thừa. Hệ thống CNC điều khiển chuyển động của đầu cắt theo tọa độ X-Y hoặc 5 trục cho các hình dạng phức tạp. Độ chính xác định vị đạt ±0.01 mm, độ lặp lại ±0.005 mm.
Phân loại máy waterjet – các dòng chính trên thị trường
Loại
Áp suất (bar)
Đối tượng cắt
Ưu điểm
Hạn chế
Pure waterjet (nước tinh khiết)
3.000 – 6.000
Mềm: giấy, xốp, cao su, thực phẩm, vải, tấm mỏng nhựa
So sánh waterjet với các công nghệ cắt phổ biến khác
Waterjet vs Laser
Laser cắt nhanh hơn trên kim loại mỏng (dưới 10 mm) và cho độ chính xác cao (±0.02 mm). Tuy nhiên, laser tạo ra vùng ảnh hưởng nhiệt (HAZ) làm biến dạng và thay đổi tính chất vật liệu. Waterjet hoàn toàn không sinh nhiệt, phù hợp với vật liệu nhạy nhiệt như nhựa, kính cường lực hoặc các chi tiết yêu cầu giữ nguyên cấu trúc tinh thể. Bên cạnh đó, waterjet cắt được vật liệu dày hơn nhiều so với laser (200 mm so với 20-30 mm của laser CO2).
Waterjet vs Plasma
Plasma cắt kim loại dày rất nhanh và chi phí thấp trên vật liệu dày từ 10-50 mm. Nhưng plasma tạo ra nhiệt lớn, bề mặt cắt thô, có lớp oxy hóa và cần gia công lại. Waterjet cho chất lượng bề mặt tốt hơn, không ba via, không gây biến dạng nhiệt, nhưng tốc độ chậm hơn plasma trên các tấm dày. Waterjet cũng cắt được vật liệu phi kim loại, trong khi plasma chỉ cắt kim loại dẫn điện.
Waterjet vs CNC Router
CNC Router phù hợp với gỗ, nhựa, composite và kim loại mềm với chi phí thiết bị thấp. Tuy nhiên, router có độ chính xác thấp hơn, dễ gây rách bề mặt, cần dầu cắt và sinh bụi. Waterjet không tạo bụi, cắt sắc gọn, không cần dầu bôi trơn, và có thể cắt các vật liệu cứng như thép không gỉ, titan mà router không làm được.
Ứng dụng thực tế của công nghệ waterjet trong đời sống và công nghiệp
Gia công kim loại tấm và chế tạo chi tiết máy
Waterjet được sử dụng rộng rãi trong ngành cơ khí chính xác để cắt thép tấm, inox, nhôm, đồng, titan. Có thể cắt các chi tiết phức tạp như bánh răng, khung máy, vỏ bọc với độ chính xác cao mà không cần khuôn mẫu đắt tiền. Điều này đặc biệt hữu ích cho sản xuất đơn chiếc hoặc hàng loạt nhỏ.
Cắt kính, đá và gốm sứ trong xây dựng và trang trí
Trong lĩnh vực xây dựng, waterjet cắt đá granite, marble, kính cường lực, gạch gốm để làm bàn bếp, mặt bàn lavabo, trang trí nội thất. Nhờ không gây nứt vỡ do nhiệt, waterjet là lựa chọn số một khi cần tạo các đường cong, góc nhọn hoặc hoa văn tinh xảo trên đá và kính.
Chế biến thực phẩm – công nghệ cắt không nhiễm bẩn
Trong nhà máy thực phẩm, pure waterjet cắt liên tục các nguyên liệu như thịt, cá, rau củ quả, bánh kem mà không làm dập nát. Vòi phun làm bằng thép không gỉ và nước tinh khiết đạt tiêu chuẩn NSF, loại bỏ nguy cơ nhiễm khuẩn. Tốc độ cắt thực phẩm có thể đạt 10-50 m/phút tùy vào loại sản phẩm.
Sản xuất hàng không vũ trụ và ô tô
Các chi tiết máy bay, cánh turbine, bộ phận động cơ thường làm từ vật liệu composite, titan, Inconel – những vật liệu khó gia công. Waterjet cắt chúng mà không gây ứng suất nhiệt, bảo toàn tính chất cơ học. Trong ngành ô tô, waterjet cắt tấm thép dập, ống xả, miếng đệm, chi tiết nhựa.
Nghệ thuật và thủ công mỹ nghệ
Nhiều nghệ nhân sử dụng waterjet để tạo các tác phẩm điêu khắc từ đá, kính màu, tranh ghép mosaic. Khả năng cắt chính xác theo bản vẽ kỹ thuật số giúp tái tạo các mẫu họa tiết phức tạp một cách nhất quán.
Lợi ích nổi bật khi sử dụng công nghệ waterjet
Không sinh nhiệt: Quá trình cắt lạnh, không làm nóng chảy, cháy, biến dạng hay thay đổi cấu trúc vi mô vật liệu.
Không gây ứng suất cơ học: Lực tác động lên vật liệu rất nhỏ, thích hợp cho các vật liệu dễ vỡ như thủy tinh, gốm sứ.
Đa năng với mọi vật liệu: Cắt được kim loại, phi kim, nhựa, composite, đá, thủy tinh, gỗ, cao su, xốp, thực phẩm.
Chất lượng bề mặt cao: Cạnh cắt sắc, không có ba via, không có lớp oxy hóa hay vùng ảnh hưởng nhiệt, giảm bước gia công tinh.
Thân thiện môi trường: Không tạo khí độc, không hóa chất, chỉ sử dụng nước và hạt garnet tự nhiên (có thể tái chế một phần).
Tiết kiệm chi phí khuôn mẫu: Không cần chế tạo khuôn dập hay khuôn đúc, phù hợp cho prototype và đơn hàng linh hoạt.
Khả năng tự động hóa cao: Kết nối CNC, CAD/CAM, có thể sản xuất hàng loạt với độ ổn định cao.
Hạn chế và nhược điểm của waterjet cần lưu ý
Tốc độ cắt chậm hơn laser và plasma trên các tấm kim loại mỏng. Ví dụ, cắt thép 5 mm bằng waterjet mất 200 mm/phút, trong khi laser mất 600 mm/phút.
Chi phí vận hành cao hơn do tiêu hao hạt mài, vòi phun, ống trộn và điện năng. Chi phí vận hành máy waterjet khoảng $15-30/giờ so với $8-15/giờ của laser.
Độ dốc và côn cạnh cắt: Dòng nước thường tạo ra một độ côn nhỏ (0.1-0.3°) trên bề mặt cắt, cần điều chỉnh bằng cách nghiêng đầu cắt hoặc chấp nhận sai lệch.
Bề mặt cắt có thể hơi nhám khi cắt vật liệu rất dày, đặc biệt với hạt mài thô.
Yêu cầu bảo trì thường xuyên: Vòi phun, ống trộn, van cao áp phải kiểm tra và thay thế định kỳ.
Tiếng ồn lớn: Mức ồn có thể lên tới 85-110 dB, yêu cầu bảo vệ thính giác cho người vận hành.
Không gian bàn cắt cần lớn và hệ thống hút nước thải phức tạp.
Quy trình cắt waterjet cơ bản từ A đến Z
Thiết kế bản vẽ: Sử dụng phần mềm CAD (AutoCAD, SolidWorks) thiết kế chi tiết. Xuất file DXF, DWG hoặc IGES.
Lập trình đường chạy dao: Phần mềm CAM (SheetCAM, CAMBAM) tạo mã G-code, tối ưu hóa đường cắt để giảm thời gian và sai số.
Chuẩn bị vật liệu: Đặt tấm vật liệu lên bàn máy. Cố định bằng kẹp hoặc trọng lực. Nếu vật liệu nhỏ, dùng kẹp chân không.
Chọn thông số cắt: Cài đặt áp suất (3.000-6.000 bar), tốc độ cắt (50-500 mm/phút), lưu lượng hạt mài (300-600 g/phút), đường kính vòi phun.
Kiểm tra đầu cắt: Đảm bảo vòi phun và ống trộn sạch, không tắc. Khởi động bơm cho áp suất ổn định.
Tiến hành cắt: Máy sẽ chạy theo chương trình. Có thể cắt thử nếu cần căn chỉnh góc côn.
Kiểm tra và xử lý sau cắt: Lấy sản phẩm ra. Nếu cần, loại bỏ các tab kết nối, mài nhẹ cạnh. Vệ sinh bề mặt nếu có dính hạt mài.
Những sai lầm thường gặp khi vận hành waterjet và cách tránh
Sai lầm
Hậu quả
Giải pháp
Không lọc nước đúng cách
Vòi phun nhanh hỏng, giảm chất lượng cắt
Lắp hệ thống lọc từ 5 micron trở xuống, kiểm tra định kỳ
Chọn số lỗ vòi phun không phù hợp
Tốc độ cắt giảm, tia nước loãng
Tra bảng thông số của nhà sản xuất cho từng loại vật liệu
Cấp hạt mài quá nhiều hoặc quá ít
Hạt thừa gây tắc ống trộn, hạt thiếu làm giảm lực cắt
Điều chỉnh lưu lượng theo khuyến cáo của nhà sản xuất hạt mài
Không căn chỉnh góc côn
Sản phẩm bị lệch kích thước, cạnh không vuông
Sử dụng đầu cắt có khả năng nghiêng tự động hoặc bù góc trong phần mềm
Tốc độ cắt quá nhanh
Bề mặt nhám, ren, sai kích thước
Giảm tốc độ, quan sát dòng cắt để điều chỉnh
Bảo trì bơm cao áp không đúng hướng dẫn
Hư hỏng seals, van, giảm tuổi thọ
Thực hiện lịch bảo trì theo chu kỳ vận hành (200-500 giờ)
Lưu ý quan trọng khi chọn mua máy waterjet
Áp suất hoạt động: Nếu chủ yếu cắt kim loại dày, cần máy 6.000 bar. Vật liệu mỏng thì 3.800 bar là đủ.
Kích thước bàn cắt: Chọn bàn lớn hơn kích thước vật liệu tối đa 20-30% để dễ sắp xếp tấm lớn.

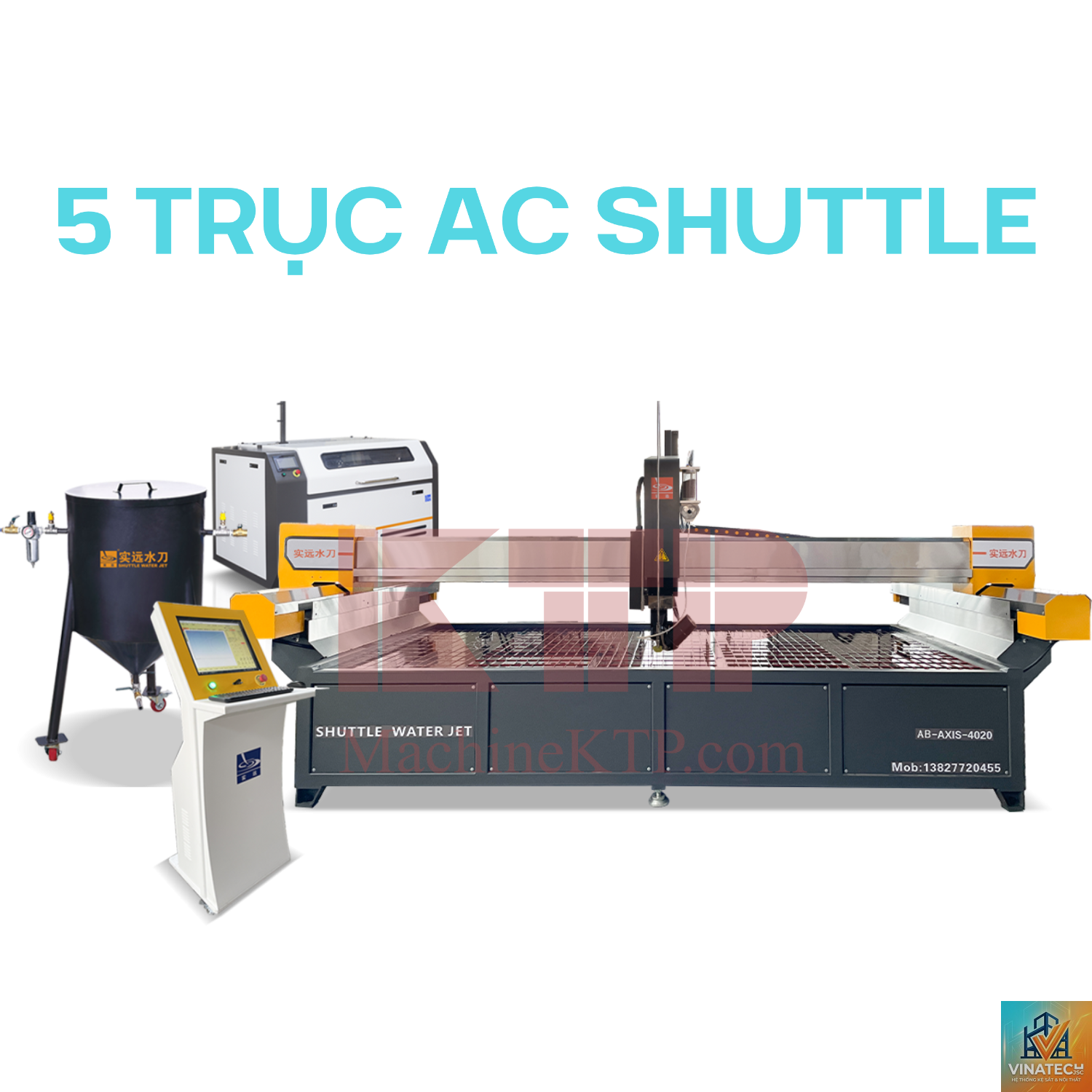

Số trục: Máy 2 trục X-Y cho cắt phẳng. Máy 5 trục cho cắt vát, cắt chi tiết không gian 3D.
Hệ thống cấp hạt mài: Tự động hay thủ công? Hệ thống tự động tốn kém hơn nhưng ổn định.
Thương hiệu và dịch vụ hậu mãi: Các thương hiệu như Flow, OMAX, KMT, STM có mạng lưới hỗ trợ rộng. Kiểm tra sẵn có phụ tùng thay thế.
Chi phí vận hành dự kiến: Tính toán định mức điện năng (15-40 kWh), hạt mài (0.5-1 kg/giờ), vòi phun và ống trộn (thay sau 50-200 giờ).
Khả năng tùy chỉnh: Có cần thêm bộ phận cắt thực phẩm, bộ thu hồi hạt mài, hệ thống hút bụi ướt không?
Bảo trì máy waterjet đúng cách để kéo dài tuổi thọ
Bảo trì định kỳ là yếu tố sống còn. Mỗi ca vận hành, kiểm tra tình trạng vòi phun: nếu thấy tia nước loe ra thay vì tia thẳng, cần thay ngay. Hàng tuần, kiểm tra bộ lọc nước, vệ sinh thùng chứa hạt mài để tránh ẩm làm vón cục. Hàng tháng, kiểm tra dầu thủy lực của bơm, các seal cao áp (độ kín). Mỗi 6 tháng, nên thay toàn bộ dầu, lọc, kiểm tra van an toàn. Sử dụng nước đã qua xử lý (không có cứng, không lẫn tạp chất) giúp giảm tần suất thay thế vòi phun lên tới 30%.
Câu hỏi thường gặp về waterjet (FAQ)
Waterjet có thể cắt được vật liệu dày nhất bao nhiêu?
Thép cacbon có thể cắt dày tới 200 mm với công nghệ abrasive waterjet áp suất 6.000 bar. Các vật liệu mềm như nhựa, xốp, gỗ có thể dày hơn nhưng chất lượng cạnh cắt giảm khi vượt quá 100 mm. Nếu cần cắt dày hơn, phải giảm tốc độ và dùng hạt mài thô.
Máy waterjet có cần hệ thống làm mát riêng không?
Phần lớn máy waterjet công nghiệp đều có hệ thống làm mát bằng nước hoặc không khí cho bơm cao áp. Bơm intensifier thường phát nhiệt lớn, cần tản nhiệt hiệu quả. Một số máy nhỏ dùng làm mát gió tự nhiên nhưng không phổ biến.
Waterjet có ồn không? Làm thế nào để giảm tiếng ồn?
Waterjet rất ồn, đặc biệt khi phun hạt mài. Tiếng ồn có thể lên tới 100-110 dB. Giải pháp: sử dụng buồng cách âm, đeo nút tai/nút chống ồn, đặt máy trong phòng riêng. Một số máy mới có vỏ bọc tiêu âm đi kèm.
Chi phí thay thế vòi phun và ống trộn là bao nhiêu?
Vòi phun sapphire hoặc ruby có giá khoảng $20-50 mỗi cái, tuổi thọ 50-150 giờ. Ống trộn (mixing tube) giá $80-200 mỗi cái, thay sau 30-100 giờ tùy cường độ. Vì thế, chi phí tiêu hao khoảng $1-3/giờ vận hành.
Có thể tái chế hạt mài garnet sau khi cắt không?
Về lý thuyết có thể tái chế 60-70% garnet, nhưng chi phí sàng lọc và làm sạch cao nên ít được thực hiện trong sản xuất nhỏ. Các nhà máy lớn có hệ thống tái chế tích hợp, giảm 20-30% chi phí hạt mài.
Waterjet có cắt được composite và sợi carbon không?
Có. Thực tế, waterjet là phương pháp ưa thích để cắt composite (CFRP, GFRP) vì không gây cháy lớp nền, không làm bong tróc vật liệu. Cắt sạch, cạnh đẹp, không sinh khói độc.
Kết luận: Waterjet – công nghệ cắt lạnh toàn năng cho sản xuất hiện đại
Waterjet là giải pháp cắt tiên tiến phù hợp với xu hướng sản xuất xanh, linh hoạt và chính xác cao. Từ những tấm thép dày hun hút đến những chi tiết kính mỏng manh, waterjet xử lý dễ dàng mà không làm hỏng cấu trúc nguyên bản của vật liệu. Dù tốc độ cắt có phần chậm hơn laser hay plasma, nhưng bù lại, waterjet mang đến bề mặt chất lượng cao, không biến dạng nhiệt, an toàn với môi trường và có khả năng cắt đa dạng chủng loại vật liệu. Khi lựa chọn đầu tư máy waterjet, hãy cân nhắc kỹ nhu cầu sản xuất, ngân sách vận hành và năng lực bảo trì. Với những doanh nghiệp yêu cầu sự chính xác và linh hoạt, waterjet chính là lựa chọn chiến lược để tạo lợi thế cạnh tranh bền vững.
