Trong lĩnh vực chế tạo composite, gia công gỗ và sản xuất linh kiện kỹ thuật cao, vacuum press là gì luôn là câu hỏi được nhiều kỹ sư và nhà sản xuất quan tâm. Máy ép chân không (vacuum press) là thiết bị sử dụng áp suất khí quyển kết hợp với màng chân không để tạo lực ép đều trên bề mặt phôi. Khác với máy ép thủy lực truyền thống, vacuum press không dùng xilanh dầu mà tận dụng chênh lệch áp suất để dán, ép hoặc định hình vật liệu. Thiết bị này đang ngày càng phổ biến nhờ khả năng tạo áp lực đồng nhất trên diện tích lớn, đặc biệt trong sản xuất cánh cửa composite, ván ép lõi giấy tổ ong và các chi tiết sợi thủy tinh.
Vacuum press hoạt động dựa trên nguyên tắc vật lý cơ bản: chênh lệch áp suất giữa buồng chân không và khí quyển. Khi bơm hút chân không loại bỏ không khí bên trong buồng kín, áp suất bên trong giảm xuống dưới 1 atmotphe. Lúc này, áp suất khí quyển bên ngoài (khoảng 1 bar) sẽ tác động lên màng chắn hoặc tấm đàn hồi, truyền lực ép đều lên bề mặt phôi.
Quá trình này diễn ra qua 4 bước chính:
Tạo lớp màng kín: Phôi được đặt giữa hai lớp màng silicon hoặc cao su tổng hợp, hàn kín mép bằng keo hoặc gioăng.
Hút chân không: Bơm chân không vận hành, hút không khí ra khỏi khoang chứa phôi, áp suất giảm dần.
Áp lực ép: Khi độ chân không đạt 85-95%, áp suất khí quyển nén màng xuống, ép chặt các lớp vật liệu.
Giữ áp và xả: Duy trì thời gian ép
Lực ép tối đa có thể đạt tới 1 kg/cm², tương đương 10 tấn/m², đủ để dán phẳng các tấm ván lớn hoặc đúc chi tiết composite có độ phức tạp cao.
Phân Loại Vacuum Press Theo Cấu Tạo Và Ứng Dụng

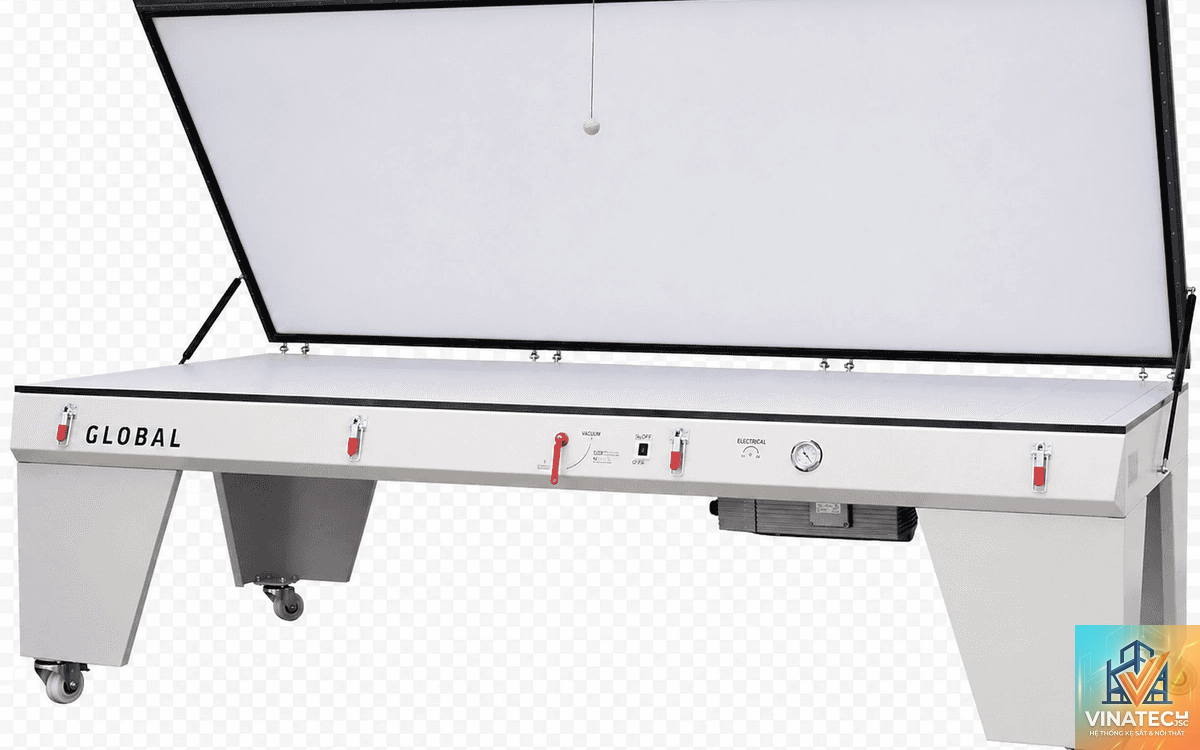

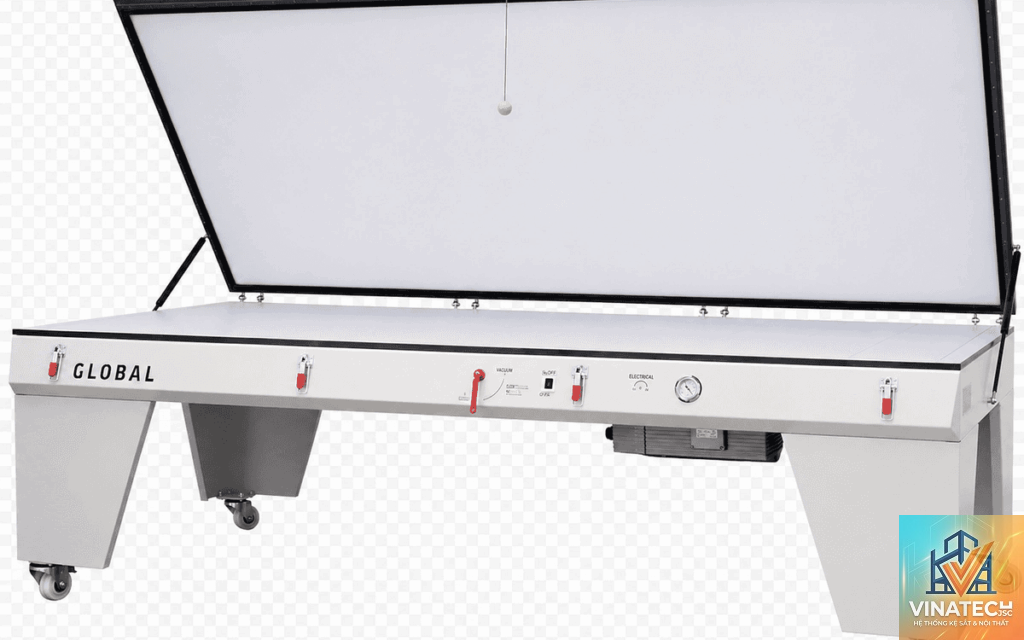

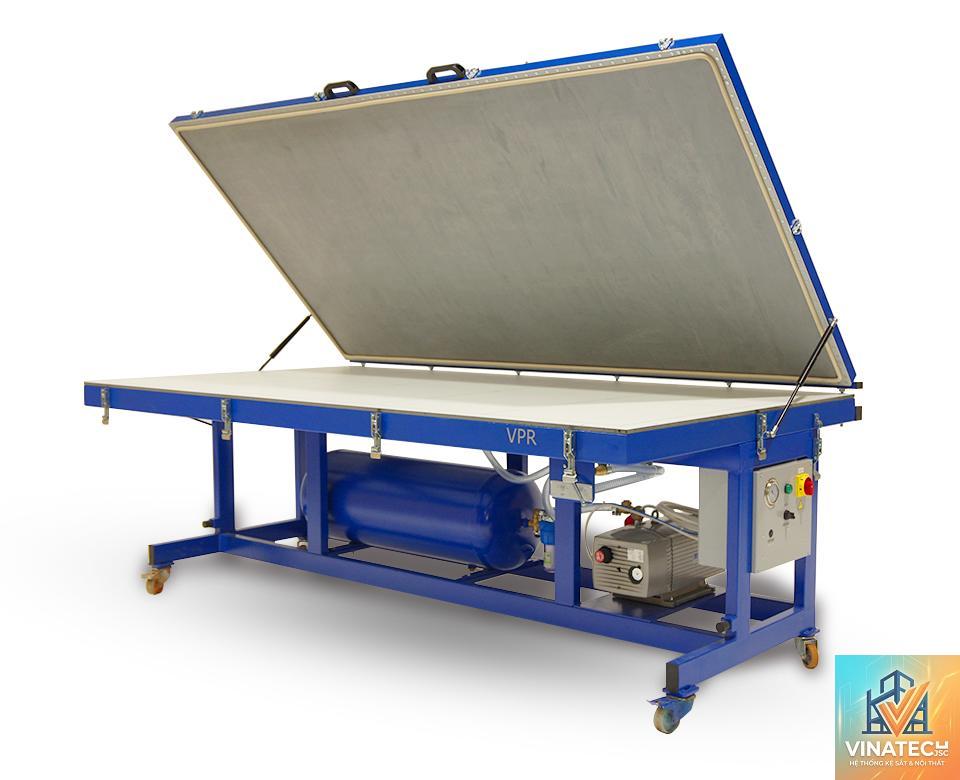

Vacuum Press Bàn Ép (Table Vacuum Press)
Đây là dạng phổ biến nhất, có mặt bàn phẳng làm bằng thép hoặc nhôm định hình. Màng chân không được cố định trên khung, phôi đặt trực tiếp lên bàn. Loại này thường dùng trong ép ván lạng, dán veneer lên MDF hoặc ép tấm panel phẳng. Kích thước bàn phổ biến từ 1.2m x 2.4m đến 2m x 4m, phục vụ sản xuất nội thất.
Vacuum Press Túi (Bag Vacuum Press)
Thiết bị sử dụng túi chịu áp bọc kín phôi thay vì bàn cố định. Túi được làm từ polyurethane hoặc PVC gia cường, có thể đặt phôi ở nhiều vị trí khác nhau trong xưởng. Loại này linh hoạt, cho phép ép các chi tiết cong, kích thước lớn hoặc hình dạng bất quy tắc. Ứng dụng điển hình là ép cánh cửa vòm, vỏ thuyền composite nhỏ.
Vacuum Press Tự Động (Automatic Vacuum Press)
Tích hợp PLC và cảm biến áp suất, có thể lập trình chu trình ép tự động. Loại này thường dùng trong dây chuyền sản xuất hàng loạt, đảm bảo mỗi mẻ ép có thông số giống hệt nhau. Ưu điểm là kiểm soát chính xác thời gian giữ áp, tốc độ hút và xả, giảm sai sót do thao tác thủ công.
Thành Phần Chính Của Hệ Thống Vacuum Press
Bộ phận
Vật liệu / Thông số
Chức năng
Bơm chân không
Bơm cánh gạt hoặc bơm vòng dầu, lưu lượng 5-40 m³/h
Hút không khí tạo chân không trong buồng ép
Màng chân không
Silicone, cao su EPDM, độ dày 2-5 mm
Bao kín phôi và truyền lực ép đều
Bàn ép hoặc khung túi
Thép CT3 hoặc nhôm 6061, có gia công rãnh hút
Nâng đỡ phôi và chịu lực từ áp suất khí quyển
Van và đường ống
Đồng thau hoặc inox, van solenoid 2 chiều
Điều khiển dòng khí, đóng mở chân không
Đồng hồ đo chân không
Điện tử hoặc cơ, thang đo 0 đến -1 bar
Giám sát mức độ chân không trong quá trình ép
Bộ phận gia nhiệt (tuỳ chọn)
Điện trở nhiệt hoặc tấm gia nhiệt hồng ngoại
Kích hoạt keo hoặc resin trong ép composite
Quy Trình Vận Hành Vacuum Press Tiêu Chuẩn
Chuẩn bị phôi: Làm sạch bề mặt, pha keo epoxy hoặc PVA (nếu cần), gá lắp các lớp vật liệu.
Đặt vào buồng ép: Đưa phôi vào giữa màng, đảm bảo không có nếp nhăn. Với bàn ép, đặt phôi lên bàn và phủ màng lên trên.
Hàn kín màng: Dùng keo chân không hoặc gioăng cao su siết chặt mép. Kiểm tra độ kín bằng cách hút thử vài giây.
Khởi động bơm: Bật bơm chân không, theo dõi đồng hồ. Áp suất giảm dần và ổn định ở -0.85 bar đến -0.95 bar.
Duy trì thời gian ép: Thời gian từ 5 phút đến vài giờ tuỳ loại keo và vật liệu. Keo PVA cần 30-45 phút, epoxy cần 6-12 giờ.
Xả chân không và lấy sản phẩm: Tắt bơm, mở van xả từ từ để tránh sốc áp. Gỡ màng và kiểm tra sản phẩm.
Vệ sinh thiết bị: Lau sạch màng và bàn ép, kiểm tra gioăng và bơm dầu (nếu có) trước khi cất thiết bị.
Lợi Ích Vượt Trội Khi Dùng Vacuum Press
Áp lực đồng đều trên toàn bộ diện tích: Không có điểm tập trung lực như máy ép cơ khí, đảm bảo độ dày sản phẩm nhất quán.
Khả năng ép hình dạng phức tạp: Màng mềm dẻo ôm sát mọi đường cong, cho phép ép các chi tiết 3D mà máy ép phẳng không làm được.
Không gây hư hỏng bề mặt: Áp suất phân tán qua màng nên không để lại vết lõm hay trầy xước trên phôi.
Tiết kiệm năng lượng: Chỉ tiêu thụ điện khi bơm vận hành, không hao phí nhiệt nếu không dùng gia nhiệt.
Chi phí đầu tư thấp hơn máy ép thủy lực công suất tương đương: Một hệ thống vacuum press bàn 2.4m x 1.2m chỉ bằng 1/3 giá máy ép thủy lực cùng kích thước.
Hạn Chế Cần Biết Khi Sử Dụng Vacuum Press
Áp lực giới hạn: Tối đa 1 bar (1 kg/cm²), không thể ép các vật liệu cần lực lớn hơn như tấm thép dày.
Phụ thuộc vào độ kín: Chỉ cần một lỗ thủng nhỏ trên màng cũng làm giảm hiệu suất ép, thời gian hút kéo dài.
Tốc độ chu kỳ chậm: Bơm cần thời gian hút chân không, không thể ép nhanh như máy thủy lực trong sản xuất hàng loạt tốc độ cao.
Yêu cầu màng thay thế định kỳ: Màng silicon và cao su bị mòn, giảm đàn hồi sau khoảng 500-1000 chu kỳ sử dụng.
Không phù hợp ép khối dày: Với phôi có độ dày trên 50 mm, áp lực khó phân bố đều ở phần trung tâm.
So Sánh Vacuum Press Với Máy Ép Thủy Lực
Tiêu chí
Vacuum Press
Máy ép thủy lực
Nguyên lý
Áp suất khí quyển – chân không
Áp suất dầu – xilanh
Lực ép tối đa
1 bar (10 tấn/m²)
50 – 500 tấn (tuỳ model)
Phân bố lực
Đồng đều tuyệt đối
Tập trung tại khu vực tiếp xúc
Thời gian một chu kỳ
15 – 60 phút
1 – 5 phút
Khả năng ép hình 3D
Tốt, nhờ màng mềm
Kém, cần khuôn đồ bộ
Chi phí đầu tư
Thấp đến trung bình
Cao đến rất cao
Bảo trì
Dễ, thay màng và bơm định kỳ
Phức tạp, cần thay dầu và phớt
Ứng dụng chính
Gỗ, composite, sợi thủy tinh, da
Kim loại, nhựa cứng, cao su
Ứng Dụng Thực Tế Của Vacuum Press Trong Các Ngành
Ngành sản xuất đồ gỗ nội thất
Vacuum press được dùng phổ biến để dán veneer lên ván MDF, ván dăm. Nhờ lực ép đều, veneer không bị phồng rộp, độ bám dính cao. Ngoài ra, các nhà máy sản xuất cửa gỗ công nghiệp dùng vacuum press để ép các lớp gỗ lạng thành panel cửa, giúp sản phẩm không bị cong vênh theo thời gian.
Sản xuất vật liệu composite thể thao
Trong lĩnh vực chế tạo vợt tennis, khung xe đạp carbon, vacuum press đóng vai trò then chốt. Vải sợi carbon được thấm resin, đặt trong khuôn và ép chân không. Áp lực đều giúp loại bỏ bọt khí, tối ưu tỷ lệ sợi/resin, tăng độ bền cơ học cho sản phẩm. Một số hãng như Giant hay Wilson sử dụng hệ thống vacuum press tự động trong dây chuyền sản xuất.
Chế tạo cánh tuabin gió và tàu thuyền
Ngành năng lượng gió dùng vacuum press để đúc cánh tuabin composite dài hơn 50 mét. Quá trình hút chân không giúp resin thấm đều vào vải sợi thủy tinh ở mọi góc cạnh, đảm bảo cánh quạt nhẹ và chịu lực tốt. Tương tự, các xưởng đóng thuyền composite nhỏ lẻ cũng sử dụng túi chân không để ép vỏ thuyền, giảm thời gian gel coat và lớp mat.
Sản xuất linh kiện ô tô và hàng không
Trong ngành công nghiệp ô tô, vacuum press được dùng để dán táp-lô, pa-nô cửa, các chi tiết trang trí nội thất. Với ngành hàng không, các chi tiết cần độ chính xác cao như cánh máy bay hạng nhẹ, vỏ động cơ sợi carbon được ép chân không để đạt tiêu chuẩn chất lượng khắt khe.
Sai Lầm Thường Gặp Khi Sử Dụng Vacuum Press Và Cách Tránh
Không làm sạch bề mặt phôi trước khi ép
Bụi, dầu mỡ, ẩm ướt làm giảm độ bám dính của keo, dẫn đến bong tách sau một thời gian. Cần lau sạch bằng dung môi isopropanol hoặc axeton trước khi pha keo, để keo khô trong điều kiện thoáng khí.
Hút chân không quá nhanh
Khi bơm hoạt động hết công suất ngay từ đầu, màng có thể bị kéo căng đột ngột và rách, hoặc keo chưa kịp phân bố đều. Nên hút từ từ ở mức 30-40% công suất trong 1-2 phút đầu, sau đó tăng dần đến tối đa.
Sử dụng màng không phù hợp với nhiệt độ
Màng silicone chịu nhiệt đến 200°C, màng PVC chỉ chịu 70°C. Nếu ép có gia nhiệt, dùng sai loại màng dẫn đến chảy, rách hoặc biến dạng. Kiểm tra thông số kỹ thuật của nhà sản xuất trước khi lắp đặt.
Quên kiểm tra rò rỉ trước khi bắt đầu chu kỳ
Một lỗ thủng nhỏ li ti làm bơm phải chạy liên tục, gây quá tải và giảm độ chân không. Nên kiểm tra màng hàng tuần bằng cách bôi nước xà phòng lên mép, quan sát bọt khí. Nếu phát hiện lỗ thủng, dùng miếng vá silicon hoặc thay màng mới.
Lưu Ý Quan Trọng Khi Đầu Tư Vacuum Press
Xác định rõ nhu cầu lực ép: Với ép gỗ veneer, chân không -0.85 bar là đủ. Với composite resin thấm sâu, cần -0.95 bar và thời gian giữ áp dài.
Chọn bơm chân không phù hợp: Bơm cánh gạt khô dùng cho xưởng sạch, không dầu. Bơm vòng dầu cho năng suất cao hơn nhưng cần bảo dưỡng dầu định kỳ.
Kích thước bàn ép: Phải lớn hơn phôi tối thiểu 5 cm mỗi bên để gioăng kín. Nếu sản xuất nhiều loại kích thước, nên đầu tư bàn có kích thước lớn hơn nhu cầu tối đa 20%.
Hệ thống gia nhiệt: Nếu ép keo epoxy hoặc polyurethane, cần bàn có tích hợp tấm gia nhiệt để tăng tốc độ phản ứng. Nhiệt độ thường từ 60-90°C.
Ngân sách và thương hiệu: Các thương hiệu phổ biến như Black Bros, Veneer Systems, Orma có giá dao động 2000-15000 USD tuỳ kích thước và tính năng. Nếu ngân sách hạn chế, có thể tự chế tạo khung bàn và mua bơm riêng lẻ.
Vacuum press có thể ép được vật liệu kim loại không?
Không phù hợp với kim loại tấm dày vì áp lực chỉ 1 bar không đủ để biến dạng kim loại. Tuy nhiên có thể dùng để dán tấm nhôm mỏng (0.5-1 mm) với lớp nền gỗ hoặc composite, nếu keo chịu lực tốt.
Thời gian ép trung bình cho một sản phẩm gỗ veneer là bao lâu?
Với keo PVA, thời gian ép 20-30 phút ở nhiệt độ phòng 20-25°C. Nếu ép kết hợp gia nhiệt khoảng 60°C, thời gian giảm xuống còn 5-10 phút. Với keo epoxy, cần 6-12 giờ để đạt độ bền hoàn toàn.
Có thể tự chế tạo vacuum press tại xưởng nhỏ không?
Hoàn toàn có thể. Bạn cần một bàn gỗ dày 30 mm, màng silicone mua theo mét, bơm chân không mini 5 m³/h và van xả. Tổng chi phí khoảng 5-10 triệu đồng. Tuy nhiên cần đảm bảo độ kín khít của khung và có kiến thức cơ bản về hàn nhiệt để ghép màng.
Làm thế nào để bảo quản màng chân không tránh hư hỏng?
Sau mỗi lần sử dụng, lau sạch keo dính trên màng bằng dung môi. Tránh gấp màng khi chưa khô hẳn. Bảo quản ở nơi khô ráo, tránh ánh nắng trực tiếp. Nên cuộn tròn màng thay vì gấp nếp để tránh nứt gãy.
Vacuum press có tiêu thụ nhiều điện không?
Bơm chân không công suất 1-2 HP tiêu thụ khoảng 0.75-1.5 kW/h. Nếu ép liên tục 8 giờ, điện năng tiêu thụ từ 6-12 kWh, chi phí khoảng 15-30 ngàn đồng/ngày, thấp hơn nhiều so với máy ép thủy lực cùng kích thước.
Vacuum press là thiết bị ép linh hoạt và kinh tế, đặc biệt phù hợp với các ngành chế biến gỗ, composite và sản xuất linh kiện nhẹ. Dù có hạn chế về lực ép và tốc độ, nhưng nhờ khả năng tạo áp lực đồng đều trên diện rộng và ép được hình khối phức tạp, nó trở thành công cụ không thể thiếu trong nhiều dây chuyền sản xuất hiện đại. Để khai thác tối đa hiệu quả, người dùng cần nắm rõ nguyên lý, chọn đúng loại phù hợp với nhu cầu và tuân thủ quy trình vận hành chuẩn. Đầu tư vào một hệ thống vacuum press phù hợp sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm tỷ lệ phế phẩm và tiết kiệm chi phí năng lượng lâu dài.
