Trong bối cảnh logistics và quản lý chuỗi cung ứng phát triển mạnh mẽ, việc thiết kế kệ kho hàng không chỉ đơn thuần là sắp xếp giá đỡ. Đây là một quy trình kỹ thuật đòi hỏi sự tính toán chính xác về tải trọng, không gian, dòng chảy hàng hóa và đặc thù ngành nghề. Một hệ thống kệ được thiết kế khoa học giúp doanh nghiệp gia tăng sức chứa lên đến 40-60% so với lưu trữ thông thường, đồng thời tối ưu thời gian nhập xuất hàng. Bài viết này cung cấp cái nhìn toàn diện từ nguyên lý đến thực tiễn để Bản Chất Của Một Hệ Thống Lưu Trữ Thông Minh
Thiết kế kệ kho hàng là quá trình lên bản vẽ, lựa chọn cấu trúc kệ, vật liệu, kích thước, tải trọng và bố trí hệ thống kệ sao cho phù hợp với kho hàng thực tế. Không chỉ dừng lại ở việc mua kệ rời rạc, thiết kế tổng thể còn bao gồm tính toán lối đi cho xe nâng, hệ thống an toàn, khả năng mở rộng trong tương lai và tuân thủ các tiêu chuẩn phòng cháy chữa cháy.
Một thiết kế tốt sẽ giải quyết được bài toán “khối lượng hàng lưu trữ trên một mét vuông”. Nếu làm sai, doanh nghiệp có thể đối mặt với nguy cơ sập kệ, hư hỏng hàng hóa, lãng phí diện tích và gia tăng chi phí vận hành. Do đó, thiết kế kệ kho hàng cần được thực hiện bởi đội ngũ kỹ sư có kinh nghiệm, am hiểu về cơ khí kết cấu và quy trình kho vận.

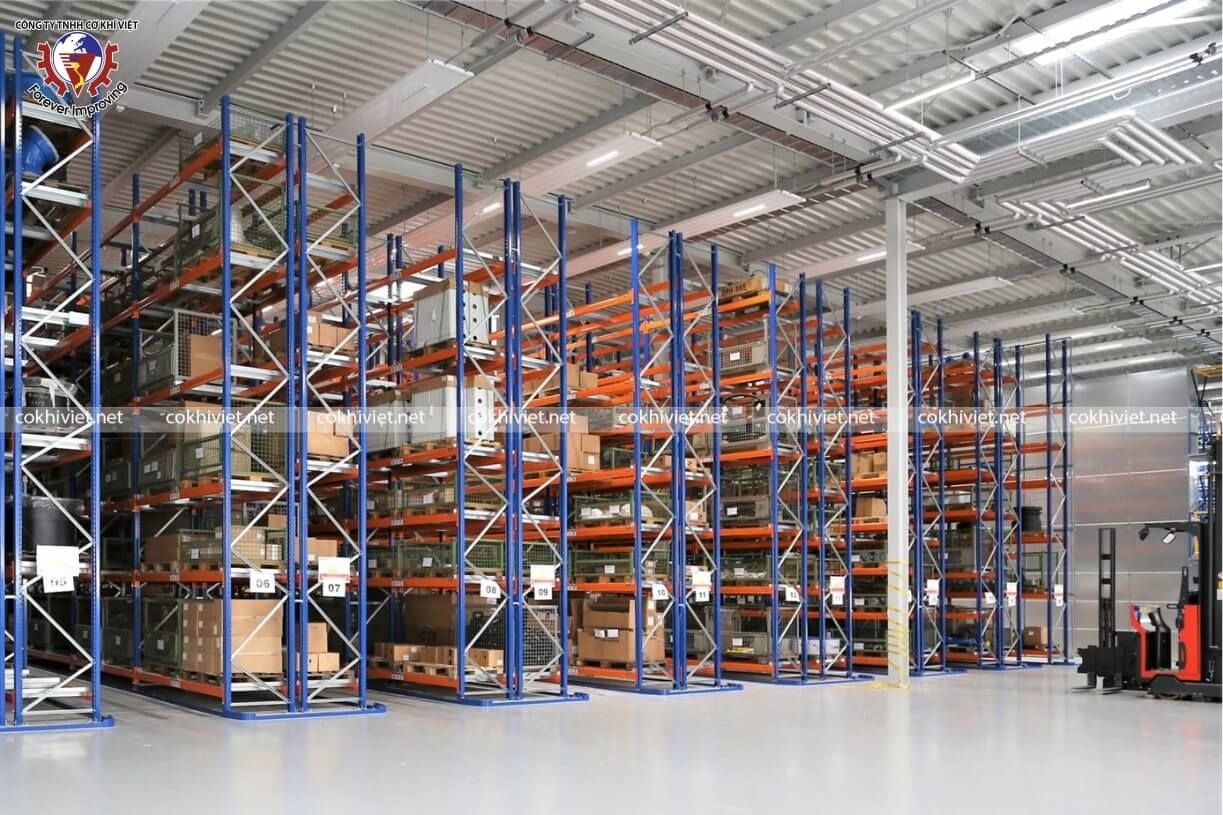

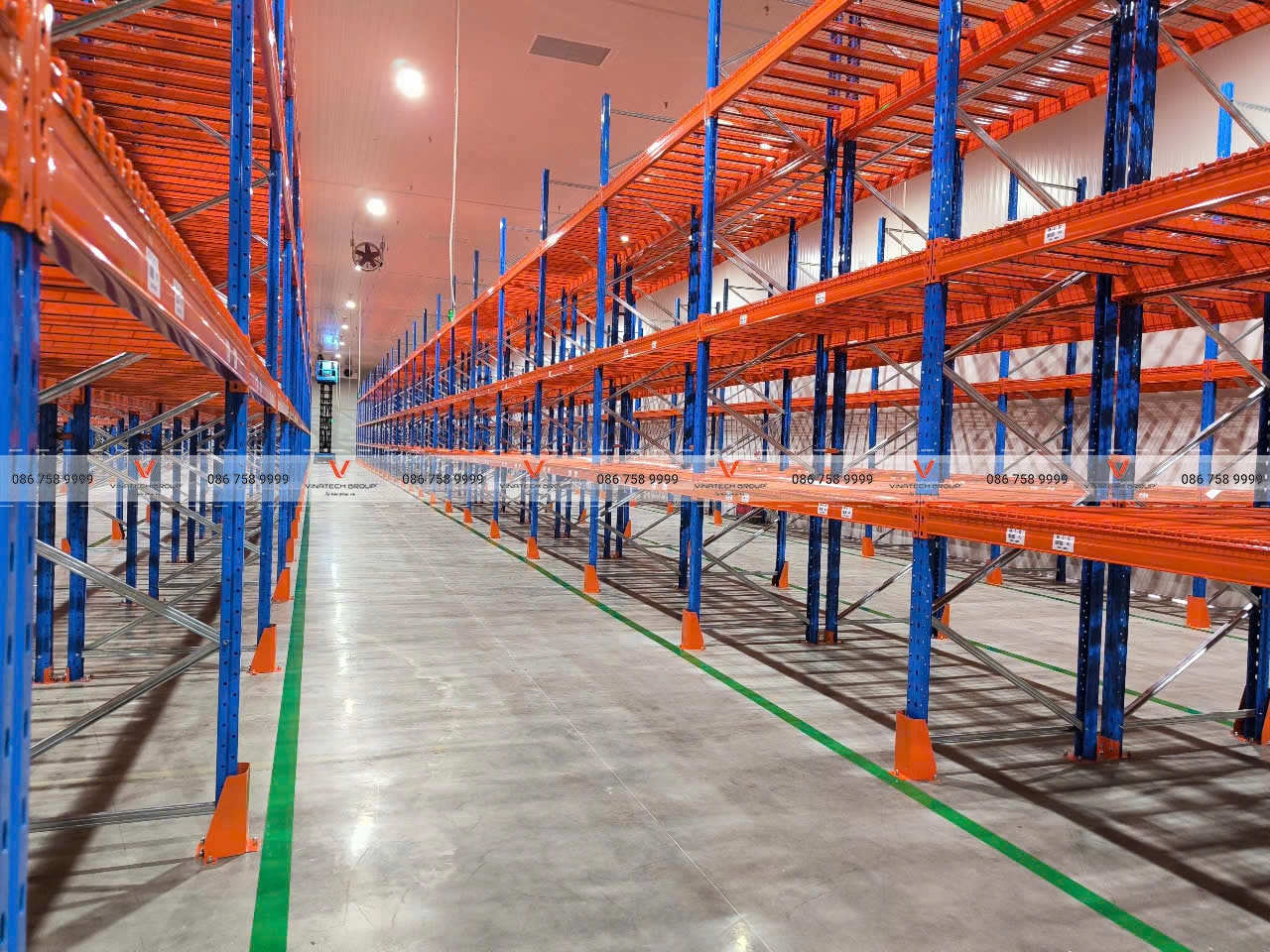

Đây là loại kệ phổ biến nhất, cho phép truy cập trực tiếp vào từng pallet. Mỗi pallet có một vị trí riêng biệt, thích hợp cho kho hàng có nhiều mã SKU (Stock Keeping Unit) khác nhau. Tuy nhiên, mật độ lưu trữ không cao do cần nhiều lối đi giữa các dãy kệ.
Thiết kế dạng khối liên hoàn, xe nâng có thể đi vào bên trong dãy kệ để lấy hàng. Loại này tối ưu diện tích, đặc biệt cho hàng hóa cùng loại, số lượng lớn. Thiết kế kệ kho hàng kiểu drive-in thường có nguyên tắc LIFO (Last In First Out), trong khi drive-through áp dụng FIFO (First In First Out).
Kệ Pallet Flow Rack (Kệ Con Lăn Trọng Lực)
Sử dụng các con lăn nghiêng, pallet tự động trượt từ đầu vào đến đầu ra nhờ trọng lực. Thiết kế này giúp luân chuyển hàng hóa liên tục, phù hợp kho lạnh hoặc hàng có hạn sử dụng. Mật độ lưu trữ rất cao nhưng chi phí đầu tư lớn hơn.
Kệ Cantilever (Kệ Công Xôn)
Dành cho hàng hóa dài như ống thép, gỗ, nhôm, thép tấm. Các tay đỡ không có cột trụ phía trước nên dễ dàng xếp dỡ hàng cồng kềnh. Việc thiết kế kệ kho hàng cantilever đòi hỏi tính toán chính xác tải trọng lệch tâm để đảm bảo an toàn.
Kệ Mezzanine (Kệ Tầng Lửng)
Kết cấu sàn thép được xây dựng trên hệ thống kệ, tạo thêm không gian lưu trữ hoặc khu vực làm việc trên cao. Phù hợp với kho có diện tích hạn chế, trần cao. Thiết kế cần tính toán tải trọng sàn và hệ thống cầu thang thoát hiểm.
Quy Trình Thiết Kế Kệ Kho Hàng Chi Tiết Từ A Đến Z
Bước 1: Khảo Sát Hiện Trạng Và Thu Thập Dữ Liệu
Kỹ sư tiến hành đo đạc kích thước kho (dài, rộng, cao), vị trí cột, cửa ra vào, hệ thống điện và PCCC. Đồng thời ghi nhận chi tiết về hàng hóa: kích thước pallet, trọng lượng tối đa, số lượng mã SKU, tần suất xuất nhập.
Bước 2: Lựa Chọn Loại Kệ Phù Hợp Với Đặc Thù Hàng Hóa
Dựa trên dữ liệu thu thập, chuyên gia sẽ đưa ra phương án tối ưu. Ví dụ: nếu kho có hơn 500 SKU, kệ selective là lựa chọn số một. Nếu kho chỉ chứa 20 loại hàng với số lượng lớn, kệ drive-in hoặc flow rack sẽ hiệu quả hơn. Bản vẽ thiết kế kệ kho hàng sơ bộ được phác thảo kèm tính toán sơ bộ về diện tích sử dụng.
Bảng dưới đây so sánh các loại kệ dựa trên tiêu chí mật độ lưu trữ và khả năng truy cập:
Loại Kệ
Mật Độ Lưu Trữ
Khả Năng Truy Cập
Chi Phí Đầu Tư
Selective
Thấp (khoảng 30-40%)
Cao (từng pallet)
Thấp
Drive-In
Cao (khoảng 60-70%)
Thấp (LIFO)
Trung bình
Pallet Flow
Rất cao (70-80%)
Trung bình (FIFO)
Cao
Cantilever
Trung bình
Cao (hàng dài)
Trung bình
Bước 3: Tính Toán Kết Cấu Và Tải Trọng
Đây là bước quan trọng nhất trong thiết kế kệ kho hàng. Mọi khung dầm, cột, mâm kệ đều phải được tính toán để chịu được tải trọng tĩnh và động. Kỹ sư sử dụng phần mềm mô phỏng (SAP2000, SolidWorks) để kiểm tra độ võng, ứng suất. Yếu tố an toàn thường được nhân với hệ số 1.2 – 1.5 so với tải trọng thực tế.

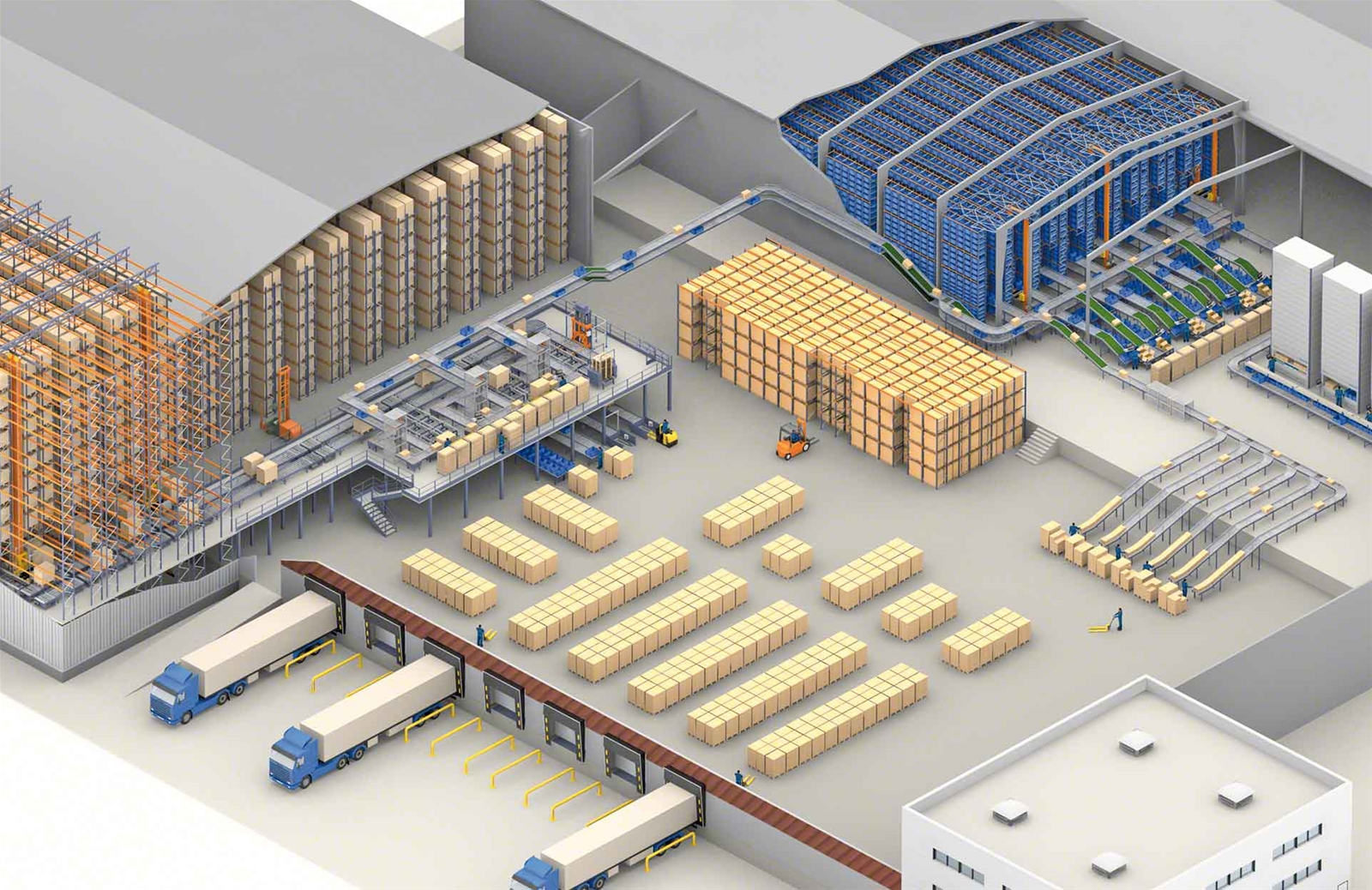

Bước 4: Bố Trí Layout Kho (Sơ Đồ Mặt Bằng)
Xác định chiều rộng lối đi chính (Main aisle) và lối đi phụ (Cross aisle) cho xe nâng. Với xe nâng ngồi, lối đi thường từ 3,5 – 4 mét; xe nâng đứng cần ít hơn. Cần tính khoảng cách an toàn giữa các dãy kệ (thông thường 100 – 150mm) và lối thoát hiểm theo quy định phòng cháy.
Bước 5: Lên Bản Vẽ Kỹ Thuật Và Lắp Đặt
Bản vẽ kỹ thuật bao gồm mặt bằng, mặt đứng, chi tiết liên kết bulong, ốc vít. Sau khi duyệt, tiến hành gia công và lắp đặt. Quá trình lắp đặt cần kiểm tra độ thẳng đứng của khung, siết chặt bulong theo mômen lực tiêu chuẩn. Cuối cùng là thử tải cục bộ để nghiệm thu.
Lợi Ích Khi Đầu Tư Vào Thiết Kế Kệ Kho Hàng Chuyên Nghiệp
Tối ưu không gian: Một thiết kế tốt có thể tăng sức chứa lên đến 60% mà không cần mở rộng diện tích.
Tăng hiệu suất làm việc: Hàng hóa được sắp xếp theo nguyên tắc hợp lý, giảm thời gian tìm kiếm và di chuyển cho nhân viên.
Giảm chi phí vận hành: Tiết kiệm điện, nhân công, bảo trì do hệ thống ít hỏng hóc nếu được thiết kế đúng kỹ thuật.
An toàn lao động: Kệ được tính toán tải trọng và các thiết bị an toàn (dây an toàn, lưới chắn, thanh chắn cuối dãy) giúp phòng tránh tai nạn.
Tính linh hoạt: Hệ thống kệ có thể điều chỉnh chiều cao dầm, thêm bớt tầng để thích ứng với sự thay đổi của hàng hóa sau này.
Hạn Chế Cần Biết Trước Khi Thiết Kế Kệ Kho Hàng
Chi phí đầu tư ban đầu cao: Đặc biệt với các loại kệ flow rack, mezzanine hoặc hệ thống tự động hóa.
Thời gian thiết kế và lắp đặt khá dài: Từ 2 – 6 tuần tùy theo độ phức tạp, ảnh hưởng đến tiến độ kinh doanh.
Khó thay đổi sau khi hoàn thiện: Một khi kệ đã được lắp cố định và đưa vào sử dụng, việc thay đổi bố trí sẽ tốn kém và mất thời gian.
Yêu cầu kỹ thuật cao: Nếu không có kinh nghiệm, doanh nghiệp dễ mắc sai lầm như chọn sai loại kệ, tính sai tải trọng dẫn đến mất an toàn.
So Sánh Thiết Kế Kệ Kho Hàng Thủ Công Và Thiết Kế Bằng Phần Mềm Chuyên Dụng
Tiêu Chí
Thiết Kế Thủ Công (Bản Vẽ Tay)
Thiết Kế Bằng Phần Mềm (AutoCAD, SketchUp, WMS)
Độ chính xác
Phụ thuộc vào người vẽ, dễ sai sót
Cao, có thể mô phỏng 3D và kiểm tra va chạm
Tính toán tải trọng
Tính tay, thời gian lâu, khả năng sai lệch
Tự động tính toán, xuất báo cáo ứng suất nhanh chóng
Khả năng tối ưu layout
Khó thử nghiệm nhiều phương án
Dễ dàng thay đổi, so sánh các phương án khác nhau
Chi phí
Thấp hơn nhưng dễ phát sinh sửa chữa
Cao hơn ban đầu nhưng tiết kiệm về lâu dài
Phù hợp
Kho nhỏ, ít yêu cầu kỹ thuật
Kho vừa và lớn, yêu cầu quản lý chính xác
Ứng Dụng Thực Tế Của Thiết Kế Kệ Kho Hàng Trong Các Ngành
Ngành Sản Xuất & Cơ Khí
Kệ cantilever và kệ selective dùng để lưu trữ nguyên vật liệu thép, khuôn mẫu, linh kiện. Thiết kế kệ kho hàng trong nhà máy thường phải chịu bụi bẩn và tải trọng nặng, yêu cầu kết cấu chắc chắn, sơn tĩnh điện chống gỉ sét.
Ngành Thực Phẩm & Đồ Uống
Kệ pallet flow rack hoặc drive-in được ưa chuộng nhờ khả năng luân chuyển hàng hóa đúng hạn sử dụng. Kho lạnh có thiết kế đặc biệt với vật liệu chịu nhiệt độ âm, chống đóng băng.
Ngành Dược Phẩm & Hóa Chất
Yêu cầu nghiêm ngặt về vệ sinh và phân luồng. Thiết kế kệ kho hàng trong lĩnh vực này thường kết hợp với hệ thống kiểm soát nhiệt độ, độ ẩm. Kệ được làm từ thép không gỉ hoặc phủ epoxy.
Ngành Bán Lẻ & Thương Mại Điện Tử
Kho hàng e-commerce cần tốc độ lấy hàng nhanh, thường sử dụng kệ selective kết hợp với hệ thống Put-to-Light hoặc voice picking. Việc thiết kế kệ kho hàng cho thương mại điện tử cần chia zone hợp lý theo doanh số sản phẩm.
Sai Lầm Thường Gặp Trong Thiết Kế Kệ Kho Hàng Và Cách Tránh
Không Khảo Sát Kỹ Mặt Bằng Và Tải Trọng Sàn
Nhiều doanh nghiệp chỉ đo sơ sài, không biết sàn kho có khả năng chịu lực bao nhiêu. Hậu quả: sàn nứt, lún hoặc sập. Cần phải có báo cáo địa chất và tải trọng sàn từ đơn vị xây dựng trước khi thiết kế.
Chọn Sai Loại Kệ Dẫn Đến Lãng Phí Không Gian
Ví dụ: dùng kệ selective cho hàng cùng loại số lượng lớn sẽ lãng phí lối đi. Hoặc dùng drive-in cho hàng có hạn sử dụng ngắn – gây tồn đọng. Cần phân tích thật kỹ dòng chảy hàng hóa (inbound/outbound) trước khi quyết định.
Bỏ Qua Tiêu Chuẩn An Toàn
Hệ thống kệ không có thanh chắn cuối dãy, lưới chống rơi hàng, thiếu biển báo tải trọng. Điều này cực kỳ nguy hiểm khi xe nâng va chạm. Thiết kế cần tuân thủ tiêu chuẩn an toàn như OSHA, ANSI hoặc TCVN về kệ công nghiệp.
Tính Toán Thiếu Khả Năng Mở Rộng
Doanh nghiệp thường chỉ thiết kế cho nhu cầu hiện tại, vài năm sau phải phá bỏ làm lại. Giải pháp: thiết kế theo module, chọn loại kệ cho phép tăng thêm tầng hoặc kéo dài dãy khi cần.
Lưu Ý Quan Trọng Khi Thiết Kế Kệ Kho Hàng
Luôn tham khảo bản vẽ kiến trúc và kết cấu của nhà xưởng. Tránh bố trí kệ vào khu vực dầm, cột, hệ thống ống nước, điện.
Ưu tiên hợp tác với đơn vị thiết kế và thi công có chứng chỉ ISO 9001 hoặc tương đương. Điều này đảm bảo quy trình kiểm soát chất lượng.
Kiểm tra định kỳ hệ thống kệ sau khi đi vào hoạt động. Mỗi tháng một lần kiểm tra độ thẳng đứng, mối nối, dấu hiệu mỏi của thép.
Đào tạo nhân viên kho về cách xếp hàng đúng tải trọng quy định. Tránh chất quá tải một tầng hoặc lệch tâm.
Xem xét lắp thêm hệ thống dây an toàn và lưới chắn ở các khu vực có lối đi bộ. Đảm bảo an toàn cho người lao động.
Các Câu Hỏi Thường Gặp Về Thiết Kế Kệ Kho Hàng
Chi phí thiết kế kệ kho hàng thường được tính như thế nào?
Thông thường chi phí thiết kế dao động từ 5% – 15% tổng giá trị hợp đồng lắp đặt. Có hai hình thức: thiết kế miễn phí nếu ký hợp đồng thi công với đơn vị cung cấp, hoặc tính phí riêng từ 5 triệu – 30 triệu đồng tùy theo quy mô kho.
Thời gian hoàn thành một bản thiết kế kệ kho hàng là bao lâu?
Với kho diện tích dưới 500m2, thời gian từ 3 – 5 ngày. Với kho trên 2000m2 hoặc loại kệ đặc thù (flow rack, mezzanine), có thể mất 1 – 2 tuần cho khâu thiết kế chi tiết và mô phỏng.
Làm sao để biết kho của tôi phù hợp với loại kệ nào?
Cách tốt nhất là mời kỹ sư khảo sát. Tuy nhiên,
Có thể, nhưng cần kiểm tra chất lượng kệ cũ (độ mòn, han gỉ, biến dạng). Nếu đáp ứng tiêu chuẩn, có thể tháo dỡ, lắp ghép lại với bố trí mới. Tuy nhiên, tải trọng thiết kế thường thấp hơn so với kệ mới, cần tính toán lại.
Phần mềm nào thường dùng để thiết kế kệ kho hàng?
AutoCAD, SketchUp Pro, Pallet Rack Design Software (ví dụ: DAMOS, Racking Design Toolkit). Một số đơn vị sử dụng SolidWorks hoặc Revit cho các dự án phức tạp. Các phần mềm này cho phép mô phỏng tải trọng và xung đột không gian.
Kết Luận
Thiết kế kệ kho hàng là một quyết định đầu tư chiến lược, ảnh hưởng trực tiếp đến hiệu suất vận hành và lợi nhuận doanh nghiệp. Một thiết kế tốt phải dựa trên dữ liệu thực tế, sự hiểu biết sâu về hàng hóa và tuân thủ tiêu chuẩn an toàn khắt khe. Doanh nghiệp không nên xem nhẹ bước khảo sát và tính toán kết cấu. Hãy lựa chọn đơn vị tư vấn giàu kinh nghiệm, có đội ngũ kỹ sư cơ khí và kho vận chuyên trách. Đầu tư đúng ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và vận hành trong tương lai, đồng thời nâng cao năng lực cạnh tranh trên thị trường.
