Trong ngành xây dựng hiện đại, việc ứng dụng mô hình thông tin công trình (BIM) đã trở thành tiêu chuẩn. Tuy nhiên, sở hữu một mô hình BIM chất lượng cao là thách thức không nhỏ. Đó là lúc các công cụ chuyên dụng như Solibri xuất hiện. Solibri là một nền tảng phần mềm mạnh mẽ được thiết kế để kiểm tra, phân tích và quản lý mô hình BIM, giúp phát hiện lỗi, xung đột và đảm bảo tuân thủ các tiêu chuẩn trước khi bước vào thi công. Bài viết này sẽ cung cấp kiến thức toàn diện về Solibri, từ khái niệm cơ bản đến các ứng dụng thực tiễn, giúp bạn hiểu rõ tại sao công cụ này lại quan trọng đến vậy trong quy trình BIM.
Solibri là gì? Định nghĩa chi tiết từ cơ bản đến chuyên sâu
Solibri là bộ phần mềm chuyên dụng trong lĩnh vực Mô hình thông tin công trình (BIM). Được phát triển bởi công ty Solibri (nay là một phần của Nemetschek Group), công cụ này đóng vai trò là “người kiểm tra” kỹ thuật số cho các mô hình 3D trong xây dựng. Thay vì chỉ xem mô hình, Solibri cho phép thực hiện các quy trình kiểm tra tự động, phát hiện xung đột giữa các hệ thống (cơ điện, kết cấu, kiến trúc), kiểm tra tính toàn vẹn của dữ liệu và đảm bảo mô hình đáp ứng các yêu cầu kỹ thuật và quy định.
Bản chất hoạt động của Solibri
Solibri hoạt động dựa trên cơ chế phân tích các tệp tin IFC (Industry Foundation Classes) – định dạng chuẩn mở để trao đổi dữ liệu BIM. Phần mềm đọc các thuộc tính, hình học và mối quan hệ giữa các đối tượng trong mô hình, sau đó áp dụng các bộ quy tắc (rulesets) để kiểm tra. Ví dụ, một bộ quy tắc có thể được lập trình để kiểm tra tất cả các cửa thoát hiểm có đáp ứng kích thước yêu cầu theo quy chuẩn phòng cháy chữa cháy hay không.
Lịch sử phát triển và vị thế trong ngành
Solibri ra đời tại Phần Lan vào năm 1999 và nhanh chóng trở thành công cụ kiểm tra BIM tiên phong. Năm 2018, Solibri được Nemetschek Group mua lại, củng cố vị thế của mình trong hệ sinh thái phần mềm BIM toàn cầu. Hiện nay, Solibri Model Checker và Solibri Office là hai sản phẩm chủ lực, được sử dụng rộng rãi bởi các nhà thầu, kiến trúc sư, kỹ sư và chủ đầu tư trên khắp thế giới để đảm bảo chất lượng BIM.

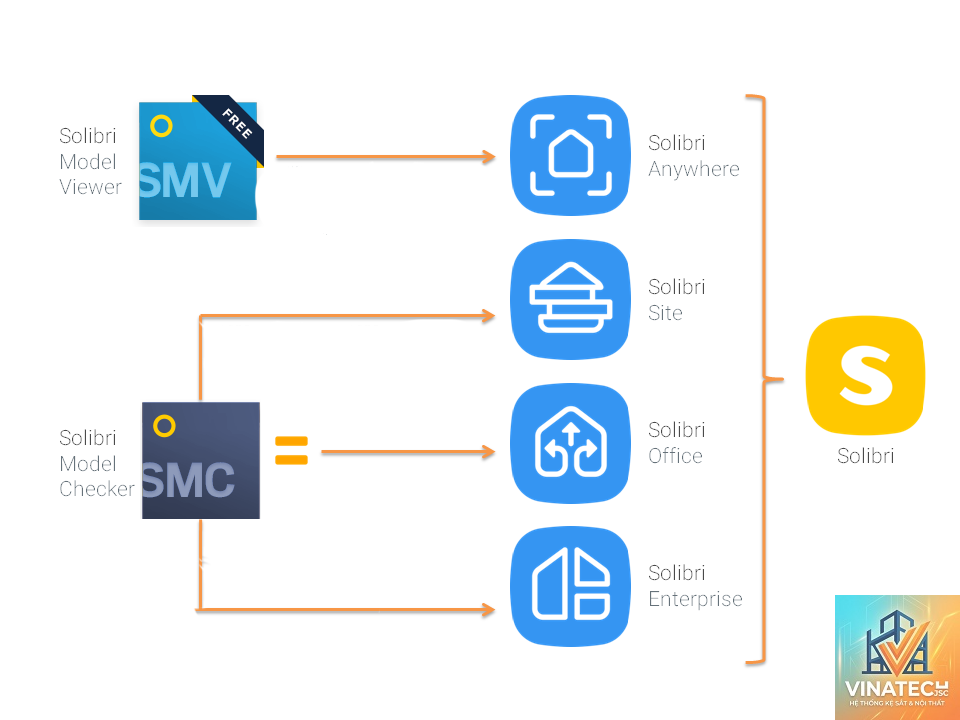

Các phiên bản chính của Solibri và tính năng nổi bật
Solibri cung cấp nhiều phiên bản khác nhau, phục vụ các nhu cầu cụ thể từ kiểm tra cơ bản đến quản lý dự án phức tạp.
Sản phẩm
Đối tượng sử dụng chính
Tính năng cốt lõi
Solibri Model Viewer
Miễn phí, dành cho tất cả thành viên dự án
Xem mô hình IFC, đo đạc, cắt lát, chú thích, kiểm tra cơ bản
Solibri Model Checker
Quản lý BIM, kỹ sư QC
Kiểm tra xung đột tự động, kiểm tra quy tắc (rulesets), phân tích khối lượng, tạo báo cáo HTML
Solibri Office
Quản lý dự án, chủ đầu tư
Tích hợp quy trình làm việc, quản lý vấn đề, kết nối với các công cụ quản lý dự án khác
Tính năng kiểm tra xung đột thông minh
Đây là tính năng cốt lõi giúp Solibri trở nên khác biệt. Không chỉ đơn thuần tìm kiếm va chạm hình học giữa các đối tượng, Solibri còn có thể phát hiện xung đột logic. Ví dụ, một đường ống nước đi xuyên qua tường chịu lực là xung đột hình học, nhưng việc bố trí thiết bị điện không đúng không gian hoạt động sẽ là xung đột chức năng mà các công cụ khác khó phát hiện.
Quản lý quy tắc kiểm tra (Rulesets)
Solibri cho phép tạo và quản lý thư viện quy tắc kiểm tra theo tiêu chuẩn của từng dự án. Người dùng có thể mua hoặc tự xây dựng các rulesets để tự động hóa việc kiểm tra. Ví dụ thực tế: một rule có thể kiểm tra tất cả các cột bê tông có khớp với lưới cột trong bản vẽ kết cấu không, hay kiểm tra khoảng cách tối thiểu giữa ống gió và ống nước.
Lợi ích vượt trội khi áp dụng Solibri vào quy trình BIM
Việc sử dụng Solibri mang lại những giá trị rõ rệt cho toàn bộ vòng đời dự án, từ giai đoạn thiết kế đến thi công và vận hành.
Phát hiện xung đột sớm: Trung bình, các dự án xây dựng có hàng trăm xung đột tiềm ẩn giữa các hệ thống. Solibri giúp phát hiện 80-90% các xung đột này ngay từ giai đoạn mô hình, trước khi đưa ra thi công, giảm thiểu đáng kể chi phí sửa chữa và thay đổi.
Đảm bảo chất lượng BIM: Các bộ quy tắc kiểm tra đảm bảo mô hình BIM luôn đáp ứng các tiêu chuẩn về độ chi tiết (LOD) và thông tin thuộc tính (LOI), tránh tình trạng dữ liệu không nhất quán giữa các nhà thầu.
Tiết kiệm thời gian và chi phí: Một báo cáo từ Dodge Data & Analytics cho thấy các dự án áp dụng BIM có tiến độ nhanh hơn 20% và giảm 10% chi phí thay đổi thiết kế. Solibri là công cụ then chốt giúp hiện thực hóa những con số này.
Tăng cường giao tiếp và hợp tác: Báo cáo kiểm tra trực quan từ Solibri (dạng HTML hoặc BCF) giúp các bên liên quan dễ dàng hiểu vấn đề và đưa ra quyết định nhanh chóng.
Quản lý rủi ro pháp lý: Kiểm tra tự động các quy định xây dựng (phòng cháy chữa cháy, lối thoát hiểm, chiều cao tầng) giúp giảm rủi ro vi phạm quy chuẩn.
Hạn chế cần lưu ý khi sử dụng Solibri
Mặc dù mạnh mẽ, Solibri không phải là giải pháp hoàn hảo cho mọi tình huống. Người dùng cần nhận thức rõ những hạn chế sau để có kế hoạch triển khai phù hợp.
Yêu cầu kiến thức BIM nền tảng: Để tạo và tùy chỉnh rulesets hiệu quả, người dùng cần có hiểu biết sâu về BIM và quy trình xây dựng.
Phụ thuộc vào chất lượng IFC: Solibri hoạt động dựa trên dữ liệu IFC từ các phần mềm thiết kế. Nếu file IFC xuất không đúng chuẩn, kết quả kiểm tra sẽ không chính xác.
Chi phí bản quyền: Các phiên bản đầy đủ như Solibri Model Checker và Office có chi phí khá cao so với các công cụ kiểm tra miễn phí khác.
Không phải là công cụ thiết kế: Solibri chỉ phân tích chứ không tạo hoặc chỉnh sửa mô hình. Mọi thay đổi phải thực hiện trên phần mềm BIM gốc (Revit, ArchiCAD, Tekla…).
So sánh Solibri với các phần mềm kiểm tra BIM khác
Trên thị trường hiện có một số công cụ kiểm tra BIM cạnh tranh với Solibri.
Tiêu chí
Solibri Model Checker
Autodesk Navisworks Manage
Định dạng đầu vào
IFC (ưu tiên chuẩn mở)
Nhiều định dạng (NWC, DWG, IFC…)
Cơ chế kiểm tra
Dựa trên rulesets linh hoạt, tùy chỉnh cao
Dựa trên clash detection thông thường, cần thiết lập thủ công
Khả năng kiểm tra quy tắc
Mạnh mẽ: kiểm tra khoảng cách, thuộc tính, phân loại
Hạn chế: chủ yếu va chạm hình học
Báo cáo
Trực quan dạng HTML, tích hợp BCF
Cần plugin, phức tạp hơn
Giá thành
Cao hơn, phù hợp chuyên gia QC
Thấp hơn, thường kèm gói Autodesk
Ứng dụng thực tế của Solibri trong dự án xây dựng
Solibri không chỉ là công cụ lý thuyết mà đã được triển khai thành công tại nhiều dự án lớn trên thế giới.
Áp dụng trong dự án tòa nhà cao tầng
Một dự án tòa nhà văn phòng 20 tầng tại Dubai sử dụng Solibri để kiểm tra mô hình BIM từ ba nhà thầu khác nhau (kiến trúc, kết cấu, MEP). Với hơn 500 rulesets được thiết lập, đội ngũ BIM đã phát hiện 1.200 xung đột tiềm ẩn trong vòng 2 ngày, thay vì 3 tuần nếu kiểm tra thủ công. Kết quả, dự án tiết kiệm được 2 triệu USD chi phí thay đổi ngoài công trường.
Kiểm tra tuân thủ quy định phòng cháy
Một bệnh viện ở Thụy Điển bắt buộc phải tuân thủ nghiêm ngặt quy chuẩn phòng cháy. Solibri được lập trình để kiểm tra khoảng cách tối đa đến lối thoát hiểm, chiều rộng hành lang và vật liệu sử dụng. Các cảnh báo được gửi trực tiếp vào mô hình qua định dạng BCF, giúp kiến trúc sư hiệu chỉnh nhanh chóng, rút ngắn thời gian thẩm duyệt từ 4 tháng xuống 3 tuần.
Hướng dẫn quy trình kiểm tra BIM cơ bản với Solibri
Để giúp người mới bắt đầu,
Chuẩn bị dữ liệu: Xuất mô hình IFC từ phần mềm BIM (Revit, ArchiCAD, Tekla…). Đảm bảo tùy chọn xuất bao gồm đầy đủ thông tin thuộc tính.
Mở file trong Solibri: Tải mô hình (các mô hình) vào Solibri Model Checker. Phần mềm sẽ tự động phân tích và hiển thị cấu trúc cây.
Chọn Rulesets phù hợp: Tải bộ quy tắc kiểm tra tương ứng với mục tiêu dự án (ví dụ: kiểm tra xung đột MEP – Kết cấu, kiểm tra lỗi thiết kế cửa). Có thể tùy chỉnh lại các tham số trong ruleset.
Chạy kiểm tra (Check): Nhấn nút “Check All” hoặc chọn các ruleset cụ thể. Solibri sẽ xử lý và hiển thị kết quả dưới dạng danh sách lỗi với vị trí trong mô hình.
Phân tích và tạo báo cáo: Xem từng lỗi, đánh giá mức độ nghiêm trọng. Sử dụng công cụ chú thích (annotation) để gắn nhận xét. Xuất báo cáo HTML hoặc lưu dưới dạng BCF để gửi cho các bên liên quan.
Các sai lầm thường gặp khi sử dụng Solibri và cách tránh
Dù là công cụ mạnh, việc triển khai Solibri không đúng cách có thể dẫn đến kết quả sai lệch hoặc lãng phí thời gian.
KHÔNG xác định mục tiêu kiểm tra rõ ràng: Chạy tất cả rulesets một cách mù quáng dễ dẫn đến quá tải thông tin. Cần phân loại: kiểm tra tuân thủ, kiểm tra xung đột hay kiểm tra chất lượng dữ liệu?
Bỏ qua chất lượng file IFC đầu vào: Nếu file IFC chứa lỗi thiết kế từ phần mềm gốc (ví dụ: thiếu thuộc tính, sai hình học), Solibri sẽ phát hiện xung đột giả. Giải pháp: kiểm tra IFC bằng Solibri Model Viewer trước khi chạy rulesets.
Không cập nhật rulesets thường xuyên: Quy chuẩn xây dựng và yêu cầu dự án thay đổi. Rulesets cần được điều chỉnh tương ứng. Nhiều đội ngũ BIM mắc sai lầm dùng rulesets từ dự án cũ mà không điều chỉnh.
Phụ thuộc hoàn toàn vào kết quả tự động: Solibri là công cụ hỗ trợ, không thể thay thế hoàn toàn kinh nghiệm của kỹ sư. Các cảnh báo cần được xem xét bởi người có chuyên môn để phân loại false positive (lỗi giả).
Những lưu ý quan trọng khi triển khai Solibri trong doanh nghiệp
Để tối ưu hóa hiệu quả đầu tư vào Solibri, doanh nghiệp cần cân nhắc các yếu tố sau:
Đào tạo nhân sự: Không thể chỉ mua phần mềm. Cần có ít nhất 1-2 người thành thạo tạo rulesets và phân tích kết quả.
Tích hợp quy trình: Solibri không hoạt động riêng lẻ. Nên kết nối với hệ thống quản lý dự án (ví dụ: BIM 360, Dalux) qua BCF để đồng bộ vấn đề.
Xây dựng thư viện rulesets nội bộ: Thay vì mua từng bộ, hãy phát triển thư viện rulesets riêng dựa trên tiêu chuẩn công ty và dự án đặc thù.
Xác định rõ trách nhiệm: Ai là người chạy kiểm tra? Ai xử lý lỗi? Quy trình phê duyệt báo cáo ra sao? Thiếu khung trách nhiệm sẽ làm giảm hiệu quả.
Hiện tại, Solibri chưa có giao diện chính thức bằng tiếng Việt. Tuy nhiên, người dùng Việt Nam vẫn có thể sử dụng tốt nếu có kiến thức tiếng Anh cơ bản, vì từ khóa và thuật ngữ trong phần mềm khá trực quan. Cộng đồng BIM Việt Nam cũng có nhiều tài liệu hướng dẫn bằng tiếng Việt hỗ trợ người mới.
Solibri có thể kiểm tra mô hình từ Revit, ArchiCAD, Tekla không?
Có. Solibri hỗ trợ kiểm tra mọi mô hình được xuất ra định dạng IFC (Industry Foundation Classes). Bất kỳ phần mềm BIM nào xuất IFC chuẩn đều có thể được đọc và kiểm tra trong Solibri. Tuy nhiên, chất lượng kiểm tra phụ thuộc vào chất lượng file IFC đó.
Sự khác biệt chính giữa Solibri Model Checker và Solibri Office là gì?
Solibri Model Checker tập trung vào kiểm tra kỹ thuật: chạy rulesets, phát hiện xung đột, tạo báo cáo. Solibri Office bổ sung các tính năng quản lý quy trình làm việc: theo dõi vấn đề, tích hợp với các nền tảng quản lý dự án và cho phép phối hợp nhiều người dùng khác nhau (quản lý dự án, kiến trúc sư, nhà thầu) trên cùng một mô hình.
Tôi có cần biết lập trình để tạo rulesets trong Solibri không?
Không nhất thiết. Solibri cung cấp giao diện đồ họa để tạo rulesets bằng cách kéo thả và thiết lập tham số. Tuy nhiên, để tạo các rulesets phức tạp (ví dụ: kiểm tra theo logic “nếu-thì” nhiều lớp), kiến thức về ngôn ngữ biểu thức trong Solibri (Expression Language) sẽ rất hữu ích.
Solibri Model Viewer là hoàn toàn miễn phí và có thể tải về từ trang chủ của Solibri. Các phiên bản Solibri Model Checker và Office thường được cung cấp bản dùng thử có giới hạn thời gian (thường 30 ngày) khi liên hệ với nhà phân phối chính thức.
Kết luận: Solibri là công cụ không thể thiếu cho quy trình BIM chuyên nghiệp
Solibri không đơn thuần là một phần mềm kiểm tra xung đột. Nó là nền tảng quản lý chất lượng BIM toàn diện, giúp các chuyên gia xây dựng kiểm soát chặt chẽ thông tin mô hình, phát hiện và xử lý vấn đề ngay từ giai đoạn thiết kế. Việc hiểu rõ Solibri là gì và các tính năng cốt lõi của nó sẽ giúp doanh nghiệp xây dựng tận dụng tối đa sức mạnh của BIM, tiết kiệm chi phí, rút ngắn tiến độ và nâng cao chất lượng công trình. Dù có một số hạn chế về chi phí và yêu cầu kiến thức nền, lợi ích mà Solibri mang lại là vượt trội, xứng đáng là khoản đầu tư chiến lược cho bất kỳ tổ chức nào muốn dẫn đầu trong lĩnh vực xây dựng số.
