Trong kỷ nguyên chuyển đổi số, dữ liệu không gian ba chiều đang trở thành tài sản vô giá cho nhiều ngành công nghiệp. Nếu bạn từng tự hỏi làm thế nào để tái tạo một tòa nhà, một di tích lịch sử hay một bộ phận máy móc dưới dạng kỹ thuật số với độ chính xác đến từng milimet, câu trả lời chính là công nghệ point cloud. Vậy point cloud là gì mà lại có sức mạnh biến những vật thể vật lý phức tạp thành dữ liệu số tinh vi đến vậy? Đây không chỉ là một tập hợp điểm ngẫu nhiên trong không gian, mà là nền tảng của nhiều ứng dụng đột phá từ khảo sát xây dựng, sản xuất ô tô đến thực tế ảo và y học.

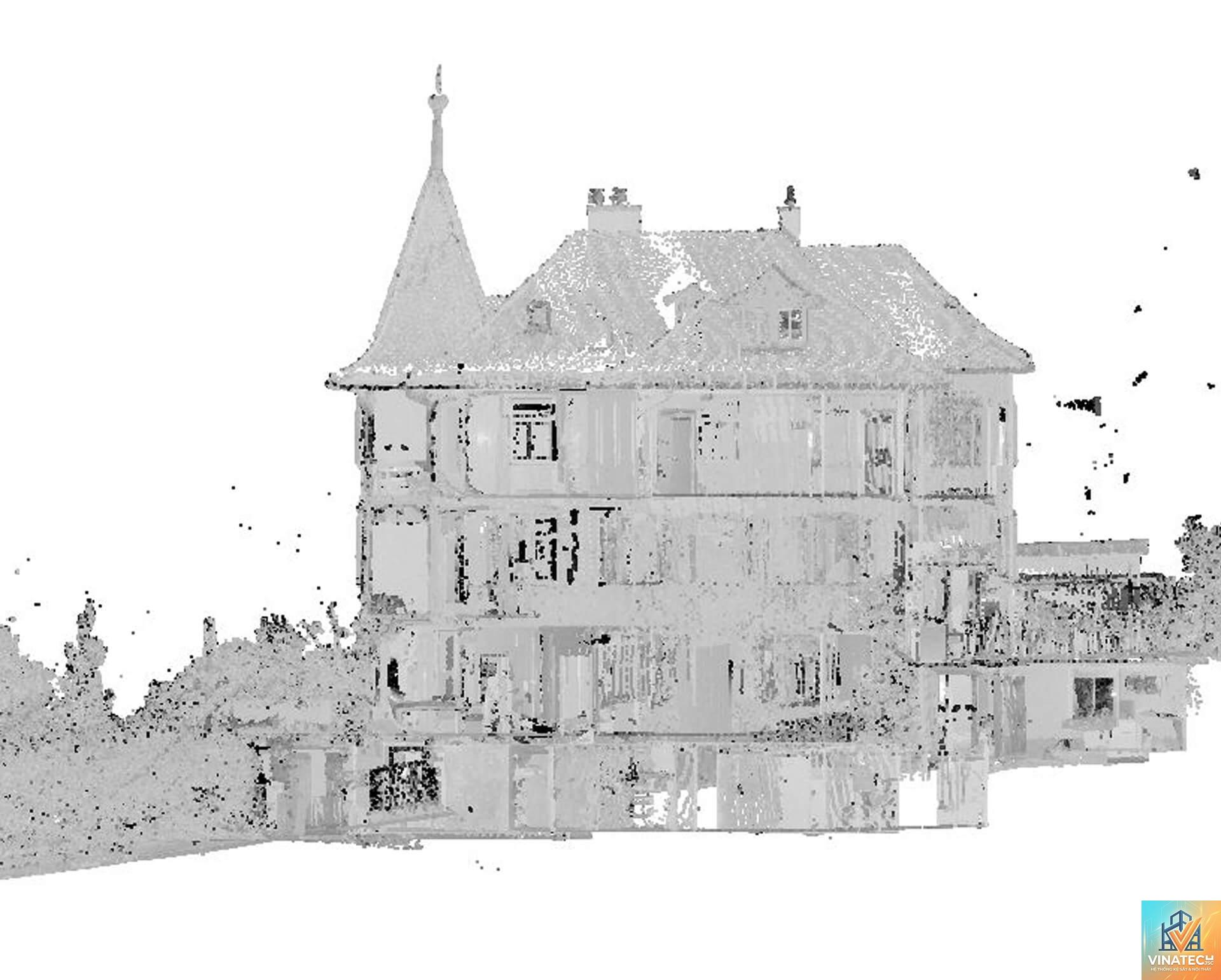

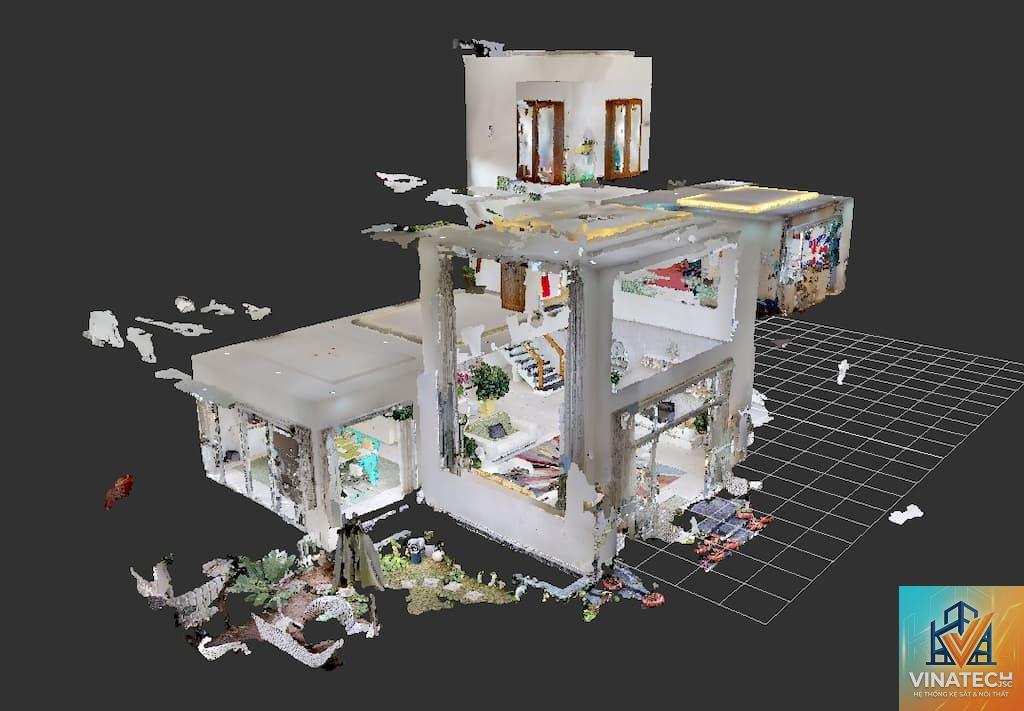

Point cloud, hay còn gọi là đám mây điểm, là một tập hợp các điểm dữ liệu trong hệ tọa độ không gian ba chiều (X, Y, Z). Mỗi điểm chứa thông tin về vị trí và thường kèm theo các thuộc tính bổ sung như màu sắc (RGB), cường độ phản xạ hoặc thông tin pháp tuyến bề mặt. Khi hàng triệu hoặc hàng tỷ điểm này được kết hợp, chúng tạo nên một bản sao kỹ thuật số chính xác của vật thể hoặc môi trường thực tế.
Về bản chất, point cloud là gì nếu không phải là “chụp ảnh” ba chiều? Tuy nhiên, thay vì lưu trữ dưới dạng pixel trên mặt phẳng, point cloud lưu trữ tọa độ thực của từng điểm trên bề mặt vật thể. Điều này cho phép đo đạc, phân tích và mô phỏng với độ chính xác vượt trội so với ảnh 2D thông thường.
Các Phương Pháp Thu Thập Point Cloud
Để tạo ra một point cloud, cần có thiết bị chuyên dụng. LiDAR (Light Detection and Ranging)
LiDAR hoạt động bằng cách phát ra các xung laser và đo thời gian phản hồi. Khoảng cách từ thiết bị đến bề mặt được tính dựa trên tốc độ ánh sáng. Kết hợp với góc quét, một đám mây dày đặc các điểm được hình thành. Công nghệ này được ưa chuộng trong khảo sát địa hình, lâm nghiệp và xe tự hành. LiDAR có thể là dạng mặt đất (terrestrial), trên không (aerial) hoặc di động (mobile).

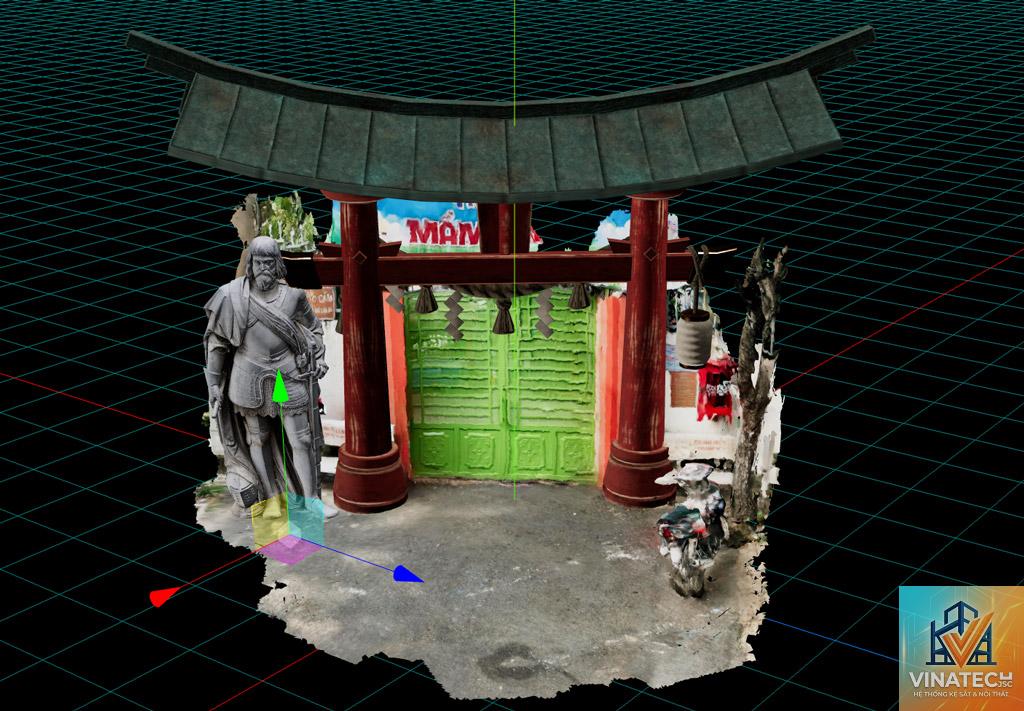

Photogrammetry sử dụng nhiều bức ảnh chụp từ các góc khác nhau để tính toán tọa độ 3D thông qua thuật toán ghép ảnh (Structure from Motion). Phương pháp này có chi phí thấp hơn LiDAR nhưng đòi hỏi điều kiện ánh sáng tốt và bề mặt có kết cấu rõ. Point cloud tạo ra từ photogrammetry thường giàu màu sắc nhưng có thể kém chính xác hơn ở các vùng tối hoặc bề mặt phản chiếu.
3. Máy quét 3D cấu trúc ánh sáng (Structured Light)
Thiết bị chiếu một mẫu ánh sáng (như chấm bi hoặc vạch kẻ) lên vật thể và camera ghi lại biến dạng của mẫu. Dựa vào độ méo này, máy tính tái tạo bề mặt 3D. Công nghệ này thường dùng trong quét các vật thể nhỏ, tĩnh trong nhà máy hoặc bảo tàng.
Phương Pháp
Độ Chính Xác
Phạm Vi Hoạt Động
Chi Phí
Ứng Dụng Chính
LiDAR
Rất cao (mm-cm)
Từ vài mét đến km
Cao
Khảo sát, xây dựng, xe tự hành
Photogrammetry
Cao (cm-dm)
Tùy vào drone/máy ảnh
Thấp-Trung
Kiến trúc, game, di sản
Structured Light
Rất cao (sub-mm)
Ngắn (< 5m)
Thấp-Trung
Quét đối tượng nhỏ, y tế
Định Dạng File Point Cloud Phổ Biến
Sau khi thu thập, dữ liệu point cloud được lưu trữ dưới nhiều định dạng khác nhau. Một số định dạng phổ biến bao gồm LAS/LAZ (chuẩn cho LiDAR), PLY (thường dùng trong đồ họa máy tính), XYZ (văn bản thuần), và PCD (dùng trong thư viện Point Cloud Library). Việc chọn định dạng phụ thuộc vào mục đích xử lý và phần mềm sử dụng.
Phân Loại Dữ Liệu Point Cloud
Dựa vào mật độ điểm và mục đích sử dụng, point cloud được chia thành hai loại chính:
Point Cloud thưa (Sparse): Mật độ điểm thấp, thường dùng để xác định cấu trúc tổng thể hoặc trong phép đo ảnh giai đoạn đầu. Thích hợp cho lập bản đồ và định vị robot.
Point Cloud dày (Dense): Mật độ điểm rất cao (hàng triệu điểm trên m2), cho phép tái tạo chi tiết bề mặt. Ứng dụng trong kiểm tra chất lượng sản phẩm, tạo mô hình BIM, và nghệ thuật số.
Lợi Ích Của Công Nghệ Point Cloud
Khi đã hiểu point cloud là gì, có thể thấy lợi ích của nó vượt trội so với các phương pháp đo đạc truyền thống:
Độ chính xác cực cao: Sai số có thể dưới 1 mm, giúp phát hiện những biến dạng nhỏ nhất trong xây dựng và sản xuất.
Tốc độ thu thập vượt trội: Quét một tòa nhà chọc trời chỉ mất vài giờ, trong khi phương pháp thủ công có thể kéo dài nhiều tuần.
An toàn lao động: Không cần tiếp xúc trực tiếp với vật thể nguy hiểm (cầu cao, khu vực ô nhiễm), thiết bị quét từ xa sẽ ghi nhận toàn bộ dữ liệu.
Tính khách quan: Dữ liệu point cloud là bản ghi trung thực của hiện trạng, giảm thiểu sai sót chủ quan của con người.
Khả năng xử lý hậu kỳ mạnh mẽ: Có thể loại bỏ nhiễu, lọc điểm, trích xuất đối tượng hoặc chuyển đổi sang mô hình lưới (mesh) hay mô hình CAD để phân tích tiếp.
Hạn Chế Và Thách Thức
Bên cạnh những ưu điểm, point cloud cũng tồn tại một số hạn chế cần cân nhắc:
Khối lượng dữ liệu khổng lồ: Một điểm cloud có thể nặng hàng trăm GB, đòi hỏi năng lực lưu trữ và xử lý lớn.
Chi phí đầu tư ban đầu cao: Thiết bị LiDAR chuyên dụng có giá từ vài nghìn đến hàng trăm nghìn USD.
Yêu cầu kỹ năng xử lý: Không phải ai cũng có thể vận hành phần mềm xử lý point cloud như CloudCompare, Autodesk ReCap, hoặc Cyclone.
Nhiễu và điểm thừa: Các vật thể di động (xe cộ, cây cối) hoặc bề mặt phản chiếu có thể tạo ra dữ liệu nhiễu, cần được lọc bỏ.
So Sánh Point Cloud Với Mô Hình Lưới (Mesh)
Tiêu Chí
Point Cloud
Mô hình Lưới (Mesh)
Dạng dữ liệu
Tập điểm rời rạc, không có kết nối
Đỉnh và mặt tam giác
Dung lượng
Lớn (tỉ điểm)
Nhỏ hơn sau khi tối ưu
Độ mượt bề mặt
Chấm rời, cần nội suy
Bề mặt liên tục
Ứng dụng
Phân tích dữ liệu thô, đo đạc
In 3D, game, hoạt họa
Phần mềm thường dùng
CloudCompare, PDAL, LASlib
Blender, MeshLab, Rhino
Ứng Dụng Thực Tế Của Point Cloud Trong Đời Sống Và Công Nghiệp
Point cloud không chỉ là khái niệm lý thuyết, nó hiện diện trong nhiều lĩnh vực và thay đổi cách chúng ta làm việc:
Xây dựng và Kiến trúc (BIM)

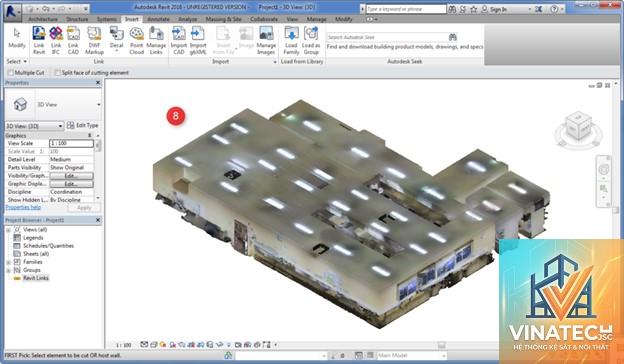

Trong ngành xây dựng, point cloud được sử dụng để quét hiện trạng công trình hiện có, từ đó tạo mô hình BIM (Building Information Modeling) chính xác. Việc so sánh dữ liệu quét với bản vẽ thiết kế giúp phát hiện sai lệch ngay trong quá trình thi công, giảm thiểu chi phí phát sinh. Many công ty xây dựng hàng đầu đang ứng dụng công nghệ này để đảm bảo chất lượng và tiến độ.
Khảo sát địa hình và Địa chính

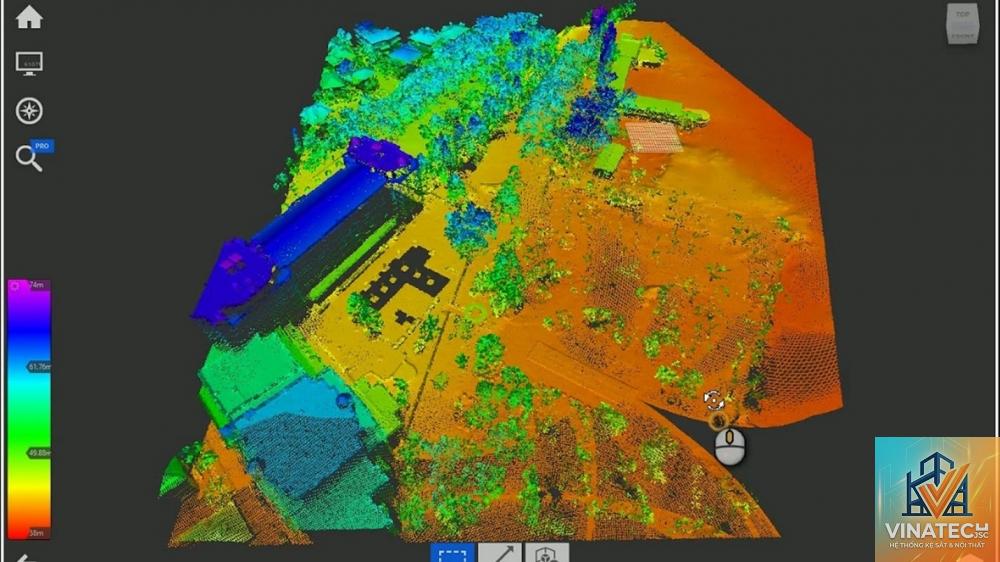

LiDAR trên máy bay (ALS) quét địa hình rộng lớn, tạo nên bản đồ độ cao và mô hình số bề mặt. Dữ liệu này hữu ích cho quy hoạch đô thị, quản lý lũ lụt, trồng rừng và khoanh vùng khoáng sản. Point cloud trả lời chính xác câu hỏi “mặt đất ở đâu” trong bối cảnh rừng rậm hay sa mạc.
Công nghiệp sản xuất và Kiểm tra chất lượng
Trong sản xuất ô tô, máy bay hoặc thiết bị y tế, point cloud được dùng để kiểm tra dung sai sản phẩm so với mô hình CAD. Quét một động cơ phản lực, so sánh với thiết kế gốc, và phát hiện những vị trí mòn hoặc chế tạo sai. Quy trình này còn gọi là kiểm tra ngược (reverse inspection).
Thực tế ảo và Trò chơi điện tử
Các nhà làm phim và phát triển game sử dụng photogrammetry để tạo ra point cloud rồi chuyển thành mô hình 3D siêu thực. Các di tích lịch sử như Angkor Wat hay đền Taj Mahal đã được số hóa bằng point cloud để bảo tồn và phục vụ du lịch ảo.
Y học và Chăm sóc sức khỏe
Quét 3D cơ thể người bằng máy quét cấu trúc ánh sáng tạo ra point cloud để tạo chân tay giả, mão răng hoặc mô hình phẫu thuật. Bác sĩ có thể mô phỏng ca mổ trên dữ liệu point cloud trước khi thực hiện thật, tăng độ an toàn và thành công.
Sai Lầm Thường Gặp Khi Làm Việc Với Point Cloud
Không hiểu rõ mục tiêu: Nhiều người thu thập point cloud quá dày hoặc quá thưa so với yêu cầu, dẫn đến lãng phí tài nguyên về lưu trữ và xử lý.
Bỏ qua công tác hiệu chuẩn: Thiết bị quét không được hiệu chuẩn định kỳ sẽ sinh ra dữ liệu sai lệch, ảnh hưởng đến mọi phân tích sau đó.
Không lọc nhiễu đúng cách: Điểm nhiễu từ môi trường (bụi, nước, xe cộ) nếu không loại bỏ sẽ làm giảm độ chính xác của mô hình.
Ghép ảnh (registration) sai: Khi quét nhiều trạm, việc ghép các point cloud lại với nhau cần sử dụng điểm chung (target). Chọn sai điểm dẫn đến lệch khối dữ liệu.
Phụ thuộc hoàn toàn vào phần mềm tự động: Các thuật toán tự động đôi khi không nhận diện đúng đối tượng, cần có sự kiểm tra và chỉnh sửa của chuyên gia.
Lưu Ý Quan Trọng Khi Triển Khai Dự Án Point Cloud
Lên kế hoạch quét chi tiết: Xác định rõ vật thể cần quét, điều kiện môi trường (ánh sáng, thời tiết), vị trí đặt thiết bị và độ phân giải yêu cầu.
Sao lưu dữ liệu thường xuyên: Do dung lượng lớn, nên sử dụng hệ thống lưu trữ đám mây hoặc ổ cứng chuyên dụng kèm chính sách sao lưu 3-2-1.
Đào tạo nhân sự: Đầu tư vào đào tạo kỹ thuật viên sử dụng phần mềm chuyên nghiệp, hiểu nguyên lý hoạt động của từng cảm biến.
Kiểm tra độ chính xác tại hiện trường: Sử dụng các điểm kiểm chuẩn (control points) đã biết tọa độ để đánh giá chất lượng point cloud.
Ảnh 3D thông thường thường là hình chiếu phối cảnh của mô hình đã được xử lý, trong khi point cloud là dữ liệu thô gồm tọa độ các điểm thực tế. Point cloud chưa có mặt tam giác nối giữa các điểm, do đó không tạo thành bề mặt liên tục như ảnh 3D render.
Có thể xem point cloud trên điện thoại hay máy tính bảng không?
Có. Nhiều ứng dụng di động hiện nay như Polycam, Scaniverse, và Lidar Scanner trên iPhone Pro cho phép thu thập và hiển thị point cloud. Tuy nhiên, dung lượng điểm có hạn do giới hạn phần cứng. Trên PC, có thể dùng CloudCompare, MeshLab hoặc các plugin của Blender để xem và xử lý point cloud.
Point cloud có ứng dụng được trong thương mại điện tử không?
Hoàn toàn có thể. Một số hãng giày thể thao và nội thất đã sử dụng point cloud để tạo mô hình sản phẩm 3D, giúp khách hàng xoay, zoom và xem sản phẩm từ mọi góc. Điều này tăng tỷ lệ chuyển đổi và giảm tỷ lệ trả hàng.
Xử lý point cloud có khó không? Cần biết lập trình không?
Với người mới, có thể bắt đầu với phần mềm có giao diện đồ họa như Autodesk ReCap, CloudCompare. Để thành thạo, kiến thức lập trình (C++, Python) và hiểu biết về thuật toán (KD-Tree, ICP, RANSAC) là lợi thế lớn. Thư viện Point Cloud Library (PCL) là công cụ phổ biến để xử lý nâng cao.
Chi phí triển khai một dự án point cloud khoảng bao nhiêu?
Tùy thuộc vào quy mô và thiết bị. Quét một biệt thự 500 m2 bằng LiDAR mặt đất có thể mất khoảng 1.500-5.000 USD, bao gồm thiết bị và công xử lý. Tuy nhiên, với drone và photogrammetry, chi phí có thể hạ xuống dưới 1.000 USD. Đây là khoản đầu tư xứng đáng với độ chính xác và thời gian tiết kiệm được.
Kết Luận
Công nghệ point cloud đã mở ra cánh cửa mới trong việc số hóa và phân tích thế giới thực. Việc hiểu rõ point cloud là gì không chỉ giúp bạn nắm bắt được xu hướng công nghệ 4.0, mà còn giúp ứng dụng nó một cách hiệu quả vào công việc. Từ xây dựng, sản xuất, y học đến giải trí, đám mây điểm đang thay đổi cách chúng ta thu thập, lưu trữ và tái tạo không gian. Với sự phát triển của cảm biến LiDAR giá rẻ và sức mạnh tính toán đám mây, point cloud sẽ ngày càng phổ biến và trở thành công cụ không thể thiếu trong bộ kỹ năng của mọi chuyên gia kỹ thuật và sáng tạo.
