Giới thiệu về Metalness Map và Vai Trò Trong Đồ Họa 3D
Trong lĩnh vực đồ họa 3D hiện đại, đặc biệt là khi làm việc với kỹ thuật kết xuất PBR (Physically Based Rendering), metalness map đóng vai trò then chốt trong việc tái tạo chính xác bề mặt vật liệu. Metalness map là một texture grayscale cho phép xác định vùng nào trên bề mặt model là kim loại và vùng nào là phi kim loại (dielectric). Bản đồ này thường hoạt động song song với roughness map để kiểm soát độ nhám và độ phản chiếu của vật liệu.
Hiểu rõ bản chất của metalness map giúp các artist tiết kiệm thời gian shading và đạt được kết quả chân thực hơn. Khi một pixel được xác định là kim loại, hệ thống rendering sẽ tự động tính toán màu specular dựa trên màu albedo (diffuse) và bỏ qua các giá trị specular riêng biệt. Điều này làm cho quy trình texturing trở nên trực quan và hiệu quả.
Metalness Map là gì và Nó Khác Gì với Roughness Map?

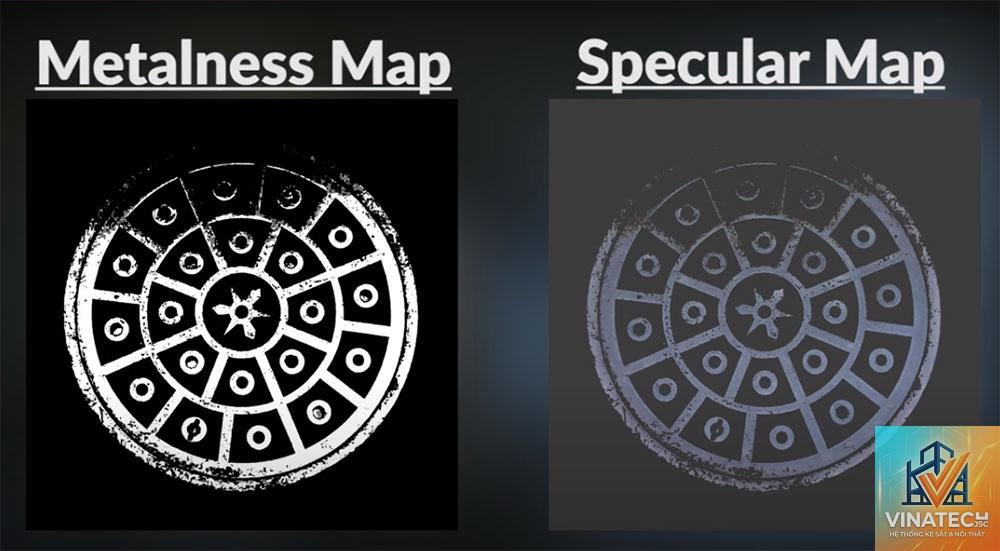

Metalness map là một kênh thông tin dạng grayscale với giá trị từ 0 đến 1. Giá trị 0 (màu đen) đại diện cho bề mặt phi kim loại như gỗ, nhựa, da, vải, bê tông. Giá trị 1 (màu trắng) đại diện cho bề mặt kim loại như sắt, đồng, nhôm, vàng. Không nên nhầm lẫn metalness map với roughness map: roughness map kiểm soát độ mờ đục của phản chiếu, trong khi metalness map quyết định bản chất điện từ của vật liệu.
Trong PBR workflow, roughness map quyết định độ sắc nét của reflection, còn metalness map quyết định cường độ và màu sắc của reflection. Một bề mặt kim loại có roughness thấp sẽ phản chiếu gần như hoàn hảo như gương, trong khi kim loại có roughness cao sẽ cho reflection mờ hơn.
Tại sao Không Nên Sử Dụng Giá trị Trung Gian?
Về mặt vật lý, một bề mặt hoặc là kim loại hoặc là phi kim loại. Do đó, metalness map lý tưởng nhất chỉ nên chứa các giá trị 0 hoặc 1. Tuy nhiên, trong thực tế sản xuất, đôi khi artist vẫn dùng các giá trị xám (0.2 – 0.8) để mô phỏng các lớp phủ mỏng như bụi bẩn bám trên kim loại, sơn phủ, hoặc các hợp chất lai ghép. Điều này chấp nhận được nhưng cần hạn chế để tránh hiện tượng albedo tối bất thường hoặc specular sai.
Bước 1: Chuẩn Bị Tài Liệu Tham Khảo và Phân Tích Vật Liệu
Trước khi vẽ metalness map, cần xác định rõ vùng nào trên model là kim loại. Ví dụ: một khẩu súng có thân súng bằng nhựa (phi kim loại) và nòng súng bằng thép (kim loại). Sử dụng ảnh tham khảo thực tế để biết chính xác ranh giới giữa các vùng.
Đối với texture liền mạch (tileable), metalness map thường có các mảng đen trắng rõ rệt. Với các vật liệu phức tạp như máy móc gỉ sét, kim loại bị oxy hóa một phần, bạn cần kết hợp metalness map với roughness map để tạo hiệu ứng ăn mòn.
Bước 2: Sử Dụng Phần Mềm Texturing
Các phần mềm như Substance Painter, Marmoset Toolbag, Blender (với texture paint) đều hỗ trợ tạo metalness map. Trong Substance Painter,

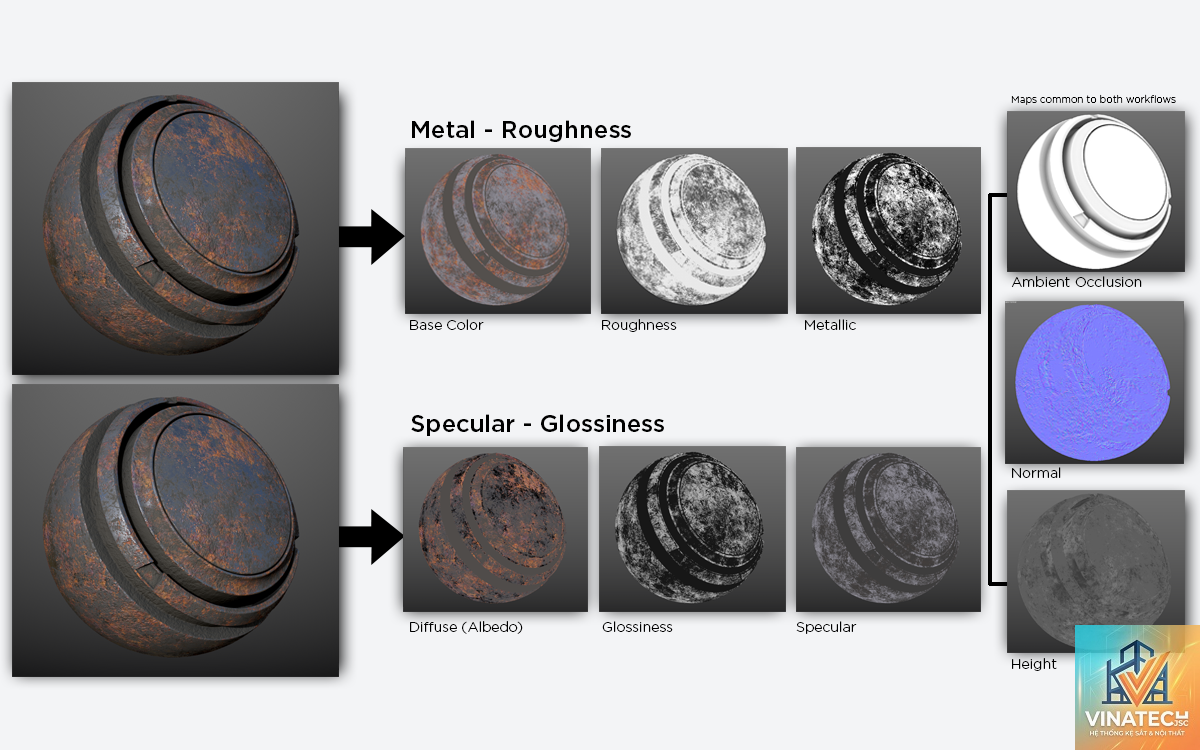

Không bắt buộc, nhưng metalness map là một trong hai workflow chính của PBR (bên cạnh specular workflow). Nếu bạn không dùng metalness map, cần phải cung cấp specular color map để kiểm soát reflection.
Làm thế nào để biết vùng nào nên là kim loại trên metalness map?
Dựa vào đặc tính vật lý: các bề mặt dẫn điện và dẫn nhiệt tốt thường là kim loại. Ví dụ: vàng, bạc, đồng, sắt, nhôm. Phi kim loại bao gồm: gỗ, nhựa, thủy tinh, đá, vải, cao su.
Metalness map 8-bit hay 16-bit tốt hơn?
Với metalness map, 8-bit (256 cấp độ xám) là đủ vì giá trị chỉ cần 0 và 1. 16-bit chỉ cần thiết khi có gradient mịn cho các vùng chuyển tiếp giữa kim loại và phi kim loại, nhưng trong thực tế rất hiếm dùng.
Tại sao metalness map của tôi làm cho vật liệu trông phát sáng?
Đó là do albedo quá sáng ở vùng kim loại. Kim loại thực tế có albedo tối (8-12% đối với thép, 15-20% đối với vàng). Nếu albedo của vùng metalness=1 có giá trị RGB trên 200, nó sẽ phát ra ánh sáng giả. Hãy giảm độ sáng albedo xuống.
Có thể dùng metalness map cho vật liệu trong suốt không?
Kim loại không trong suốt về mặt vật lý, nhưng có thể kết hợp với opacity map để tạo hiệu ứng lưới kim loại hoặc màng mỏng. Khi đó, metalness map vẫn giữ nguyên vùng kim loại, còn opacity map xử lý độ xuyên thấu.
Kết Luận
Metalness map là công cụ không thể thiếu trong quy trình texturing PBR hiện đại. Nó giúp artist kiểm soát chính xác tính chất kim loại của bề mặt, đồng thời giảm thiểu sai sót vật lý so với workflow specular truyền thống. Để đạt kết quả chuyên nghiệp, cần nắm vững nguyên tắc: chỉ dùng giá trị 0 và 1, kết hợp hài hòa với albedo và roughness, và luôn kiểm tra dưới ánh sáng thực tế.
Việc đầu tư thời gian để hiểu và tạo metalness map chất lượng cao sẽ giúp nâng tầm chất lượng đồ họa trong game, phim ảnh và kiến trúc, đồng thời tiết kiệm thời gian xử lý hậu kỳ. Đây chính là nền tảng để tạo ra những vật liệu sống động, thuyết phục người xem.
