Trong lĩnh vực thiết kế và thi công nội thất, một bản vẽ mặt bằng nội thất đóng vai trò như “linh hồn” của toàn bộ công trình. Đây không chỉ là một bản phác thảo đơn giản mà là một tài liệu kỹ thuật chứa đựng toàn bộ ý đồ thiết kế, công năng sử dụng và phong cách thẩm mỹ. Mặt bằng nội thất giúp gia chủ hình dung rõ ràng về không gian sống tương lai, đồng thời là kim chỉ nam cho đội thi công thực hiện chính xác từng chi tiết. Đối với bất kỳ ai đang có nhu cầu xây nhà, sửa chữa hay trang trí lại không gian, hiểu rõ mặt bằng nội thất là bước đi đầu tiên và quan trọng nhất để đảm bảo dự án thành công.
Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện về mặt bằng nội thất, từ khái niệm căn bản, cấu tạo, quy trình thiết kế cho đến những ứng dụng thực tiễn trong đời sống. Bạn sẽ hiểu được vì sao một bản vẽ mặt bằng nội thất chuyên nghiệp lại quyết định đến 80% thành bại của công trình, và làm thế nào để đọc hiểu, đánh giá được chất lượng của một bản vẽ.

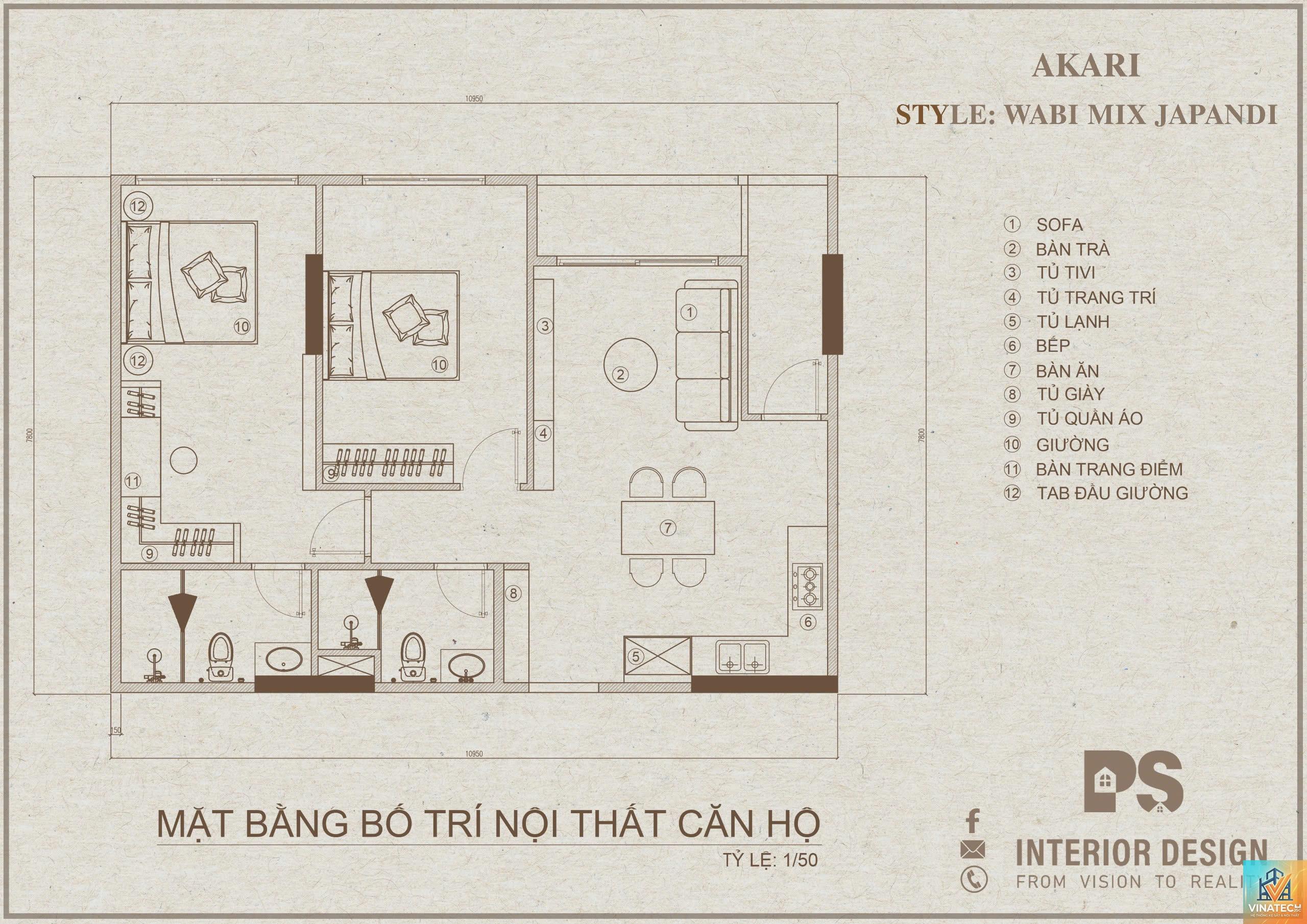

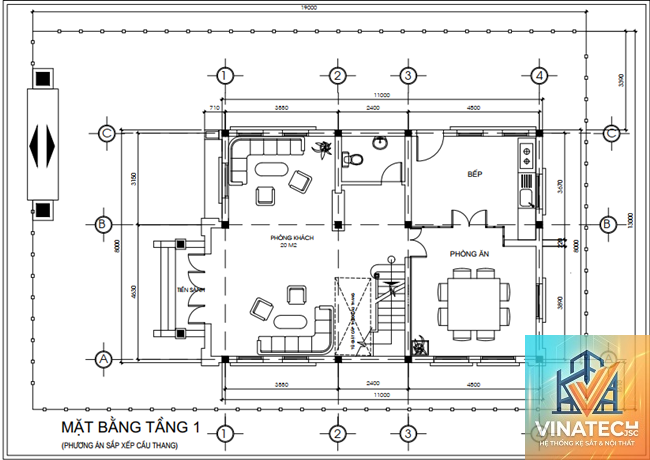

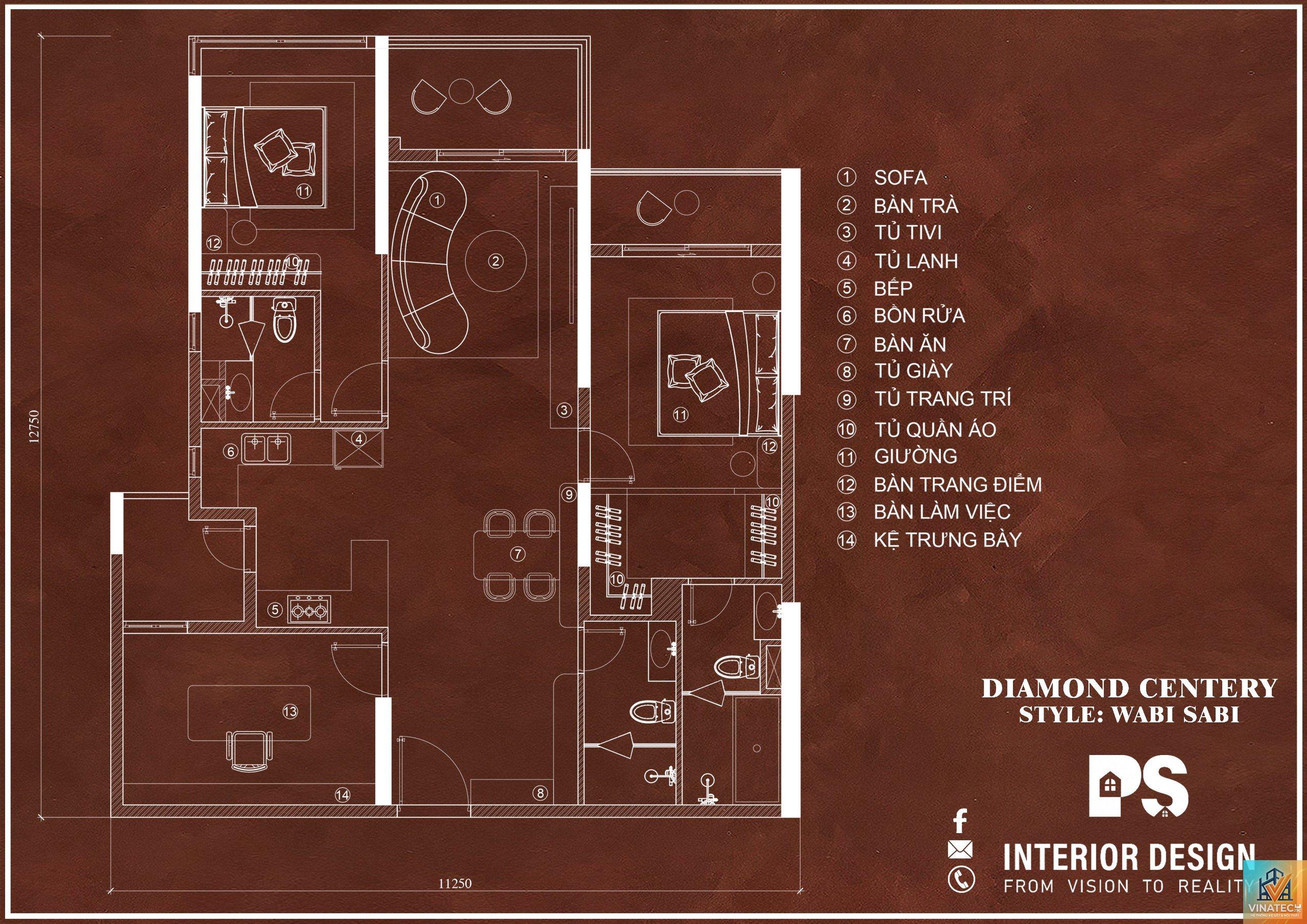

Mặt bằng nội thất (interior layout plan hoặc furniture plan) là bản vẽ kỹ thuật thể hiện cách bố trí đồ nội thất, thiết bị và các yếu tố trang trí trong một không gian kiến trúc nhất định. Bản vẽ này thường được thể hiện dưới dạng hình chiếu bằng nhìn từ trên xuống, thể hiện rõ vị trí, kích thước và khoảng cách giữa các vật dụng trong phòng.
Trong thực tế, mặt bằng nội thất khác với mặt bằng kiến trúc ở chỗ: mặt bằng kiến trúc tập trung vào kết cấu tường, cột, cửa, trong khi mặt bằng nội thất tập trung vào cách sắp xếp đồ đạc và tối ưu hóa không gian sử dụng. Một mặt bằng nội thất hoàn chỉnh bao gồm tất cả các yếu tố như giường, tủ, bàn ghế, thiết bị chiếu sáng, thảm trang trí và các hệ thống kỹ thuật khác.
Một bản vẽ mặt bằng nội thất chuyên nghiệp thường chứa các thành phần sau đây. Hiểu rõ từng thành phần sẽ giúp bạn dễ dàng đọc và phân tích bất kỳ bản thiết kế nào.
Hệ thống ký hiệu và tỷ lệ
Tỷ lệ phổ biến cho mặt bằng nội thất là 1/50, 1/100 tùy theo diện tích công trình. Các ký hiệu tiêu chuẩn được sử dụng để biểu thị tường, cửa, cầu thang, ổ điện, thiết bị vệ sinh và đồ nội thất. Mỗi loại đồ vật đều được vẽ bằng các ký hiệu riêng biệt, kèm theo chú thích chi tiết bằng chữ viết hoặc số liệu.
Kích thước và khoảng lùi
Đây là phần quan trọng nhất của mặt bằng nội thất. Mỗi món đồ đều được ghi rõ kích thước dài, rộng, cao và khoảng cách đến tường, đến các vật dụng xung quanh. Những con số này đảm bảo mọi thứ vừa vặn, không lãng phí diện tích và tạo lối đi thông thoáng. Một lưu ý là kích thước thường được tính bằng milimet, giúp đạt độ chính xác cao nhất khi thi công.
Vị trí và hướng nhìn của nội thất
Các mũi tên, đường gạch chéo hoặc ký hiệu đặc biệt thể hiện hướng mở của tủ, ngăn kéo, cánh cửa hay vị trí ghế ngồi. Điều này rất quan trọng vì ảnh hưởng trực tiếp đến sự thuận tiện trong sinh hoạt hàng ngày. Ví dụ, tủ quần áo thường mở theo hướng vào trong lòng phòng, không chặn lối đi.
Ghi chú và bảng chú thích
Phần này chứa danh sách các loại vật liệu, màu sắc, mã sản phẩm hoặc tên gọi cụ thể của từng món đồ. Thông thường, các kiến trúc sư sẽ sắp xếp ghi chú theo thứ tự số hoặc chữ cái, tương ứng với các vị trí trên mặt bằng. Đây là tài liệu tham khảo chính cho nhà thầu khi nhập hàng và thi công.
Phân loại mặt bằng nội thất
Dựa vào mục đích sử dụng và phạm vi không gian, mặt bằng nội thất được chia thành nhiều loại khác nhau. Việc phân loại giúp người thiết kế và chủ đầu tư dễ dàng lựa chọn loại bản vẽ phù hợp với nhu cầu thực tế.
Loại mặt bằng
Đặc điểm
Ứng dụng

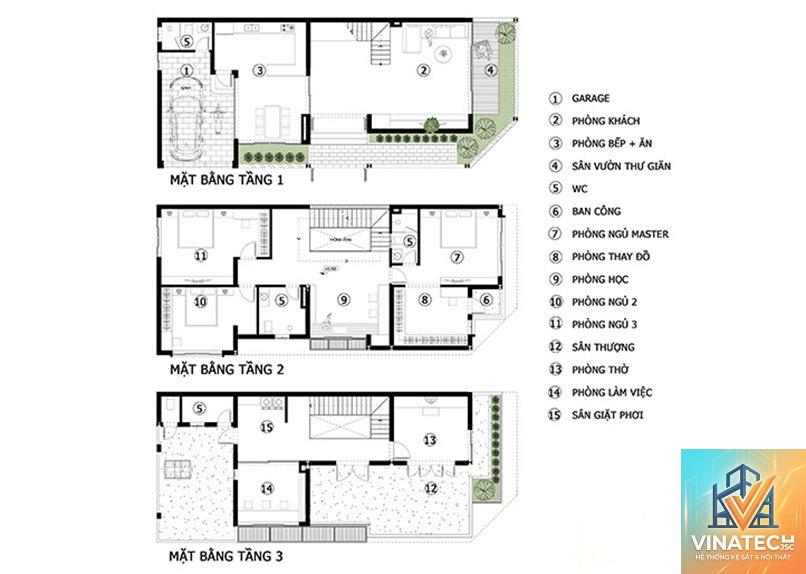

Mặt bằng nội thất tổng thể (Master layout)
Thể hiện toàn bộ căn hộ, biệt thự hoặc tầng nhà
Định hướng tổng quan, phân chia khu vực chức năng
Mặt bằng nội thất từng phòng (Zone layout)
Chi tiết từng phòng riêng lẻ như phòng khách, phòng ngủ
Ngoài ra, trong các dự án thương mại như nhà hàng, khách sạn, showroom, mặt bằng nội thất còn chia thành mặt bằng khu vực phục vụ, mặt bằng quầy bar, mặt bằng sảnh đón,… mỗi loại đều có yêu cầu riêng về công năng và thẩm mỹ.
Quy trình thiết kế mặt bằng nội thất chuyên nghiệp
Để tạo ra một mặt bằng nội thất chất lượng, các kiến trúc sư thường tuân theo một quy trình có hệ thống.
Bước 1: Khảo sát và thu thập thông tin
Kiến trúc sư tiến hành đo đạc hiện trạng, chụp ảnh, ghi lại các chi tiết kiến trúc có sẵn như cột, dầm, đường ống kỹ thuật. Đồng thời, phải nắm rõ nhu cầu sử dụng, sở thích thẩm mỹ, ngân sách và lối sống của gia chủ. Những thông tin này là cơ sở để đưa ra phương án bố trí phù hợp nhất.
Bước 2: Phác thảo ý tưởng sơ bộ
Dựa trên dữ liệu thu thập được, kiến trúc sư vẽ các phương án phác thảo bằng tay hoặc phần mềm. Giai đoạn này thường có 2-3 phương án khác nhau để khách hàng lựa chọn. Các phương án tập trung vào việc phân chia khu vực chức năng, hướng cửa, view nhìn và tỷ lệ đồ nội thất chính.
Bước 3: Triển khai chi tiết mặt bằng
Sau khi chốt phương án, kiến trúc sư sử dụng các phần mềm chuyên dụng như AutoCAD, Revit, SketchUp để vẽ chính xác mặt bằng nội thất. Từng món đồ được vẽ đúng tỷ lệ, đúng kích thước thương mại hoặc tùy chỉnh. Hệ thống kích thước, chú thích và ký hiệu được hoàn chỉnh.
Bước 4: Phối hợp với các bản vẽ kỹ thuật khác
Mặt bằng nội thất cần được đối chiếu với mặt bằng điện nước, mặt bằng kết cấu và mặt bằng trần để đảm bảo tính khả thi. Ví dụ, vị trí điều hòa phải phù hợp với ống dẫn nước, còn đèn chiếu sáng phải đúng vị trí trần thạch cao.
Bước 5: Hoàn thiện và xuất bản
Bản vẽ cuối cùng được kiểm tra lần cuối, in ấn hoặc xuất file PDF/DWG để giao cho khách hàng và nhà thầu thi công. Các phần mềm render 3D thường được kết hợp để tạo hình ảnh trực quan, giúp khách hàng dễ hình dung hơn.
Lợi ích khi có mặt bằng nội thất trước khi thi công
Nhiều gia chủ chủ quan bỏ qua bước thiết kế mặt bằng nội thất, dẫn đến hậu quả tốn kém chi phí sửa chữa, thay đổi sau thi công.
Tối ưu hóa không gian: Mặt bằng nội thất giúp bố trí đồ đạc hợp lý, loại bỏ góc chết, tận dụng mọi diện tích một cách khoa học. Những căn hộ nhỏ dưới 50m2 đặc biệt cần bản vẽ này để tạo cảm giác rộng rãi hơn.
Tiết kiệm chi phí: Chỉ với một bản vẽ,
Có. Ngay cả khi bạn chỉ thay đổi một vài món đồ hoặc sắp xếp lại bố cục, một mặt bằng nội thất mới sẽ giúp hình dung được cách bố trí tối ưu, tránh mua sai kích cỡ hoặc tạo ra góc chết khó sử dụng.
Ai là người cung cấp mặt bằng nội thất?
Kiến trúc sư chuyên về nội thất là người chịu trách nhiệm chính. Bạn cũng có thể tự vẽ sơ bộ bằng các công cụ online đơn giản, nhưng bản vẽ chuyên nghiệp, chi tiết và đúng chuẩn kỹ thuật vẫn nên giao cho người có chuyên môn.
Thời gian hoàn thành một mặt bằng nội thất là bao lâu?
Tùy vào độ phức tạp và diện tích, thời gian trung bình cho một căn hộ 80-100m2 là từ 5 đến 14 ngày làm việc. Các công trình lớn hoặc có yêu cầu đặc biệt có thể kéo dài hơn.
Làm thế nào để đọc mặt bằng nội thất hiệu quả?
Bắt đầu bằng việc xác định tỷ lệ bản vẽ và hướng Bắc, sau đó xem vị trí tường, cửa, lối đi để hiểu cấu trúc không gian. Tiếp theo, đọc các ký hiệu đồ nội thất và đối chiếu với kích thước ghi chú. Cuối cùng, kiểm tra các ghi chú về vật liệu, màu sắc và thiết bị kèm theo.
Mặt bằng nội thất có cần ký duyệt không?
Trong các dự án thi công chính thức, mặt bằng nội thất thường được đóng dấu, ký tên bởi kiến trúc sư có chứng chỉ hành nghề và được chủ đầu tư ký xác nhận trước khi thi công. Đây là cơ sở pháp lý quan trọng trong hợp đồng.
Kết luận
Mặt bằng nội thất không chỉ là một bản vẽ kỹ thuật đơn thuần, mà còn là công cụ đắc lực giúp biến ý tưởng về một không gian sống lý tưởng thành hiện thực. Từ việc tổ chức lối đi, tối ưu ánh sáng, bố trí đồ đạc hợp lý đến đảm bảo phong thủy và tiết kiệm ngân sách, tất cả đều được thể hiện rõ ràng trên từng milimet của bản vẽ. Dù bạn đang có kế hoạch xây mới hoặc chỉ đơn giản là muốn thay đổi cách sắp xếp nội thất trong căn phòng hiện tại, đầu tư thời gian và chi phí cho một mặt bằng nội thất chuyên nghiệp là quyết định sáng suốt.
