Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng loại mối nối ảnh hưởng trực tiếp đến độ bền và khả năng vận hành. Một trong những kiểu liên kết phổ biến nhưng thường bị hiểu lầm là lap joint. Vậy lap joint là gì? Đây là mối nối chồng sử dụng mặt bích rời (lapping flange) kết hợp với đầu ống được loe hoặc hàn vòng gia cường, cho phép tháo lắp nhanh chóng mà không cần hàn trực tiếp mặt bích vào ống. Loại kết nối này đặc biệt hữu ích trong các hệ thống yêu cầu bảo trì thường xuyên hoặc làm việc với vật liệu dễ ăn mòn.

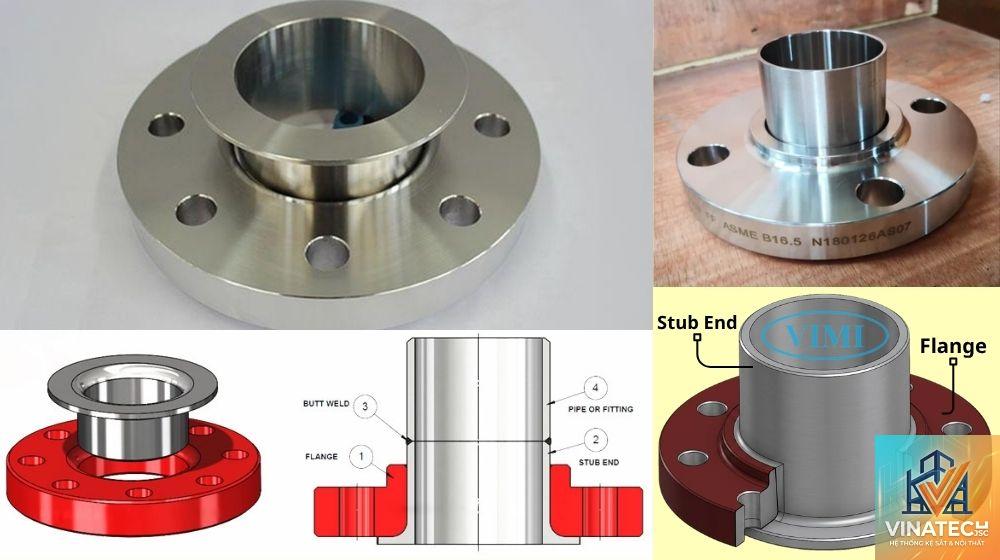

Lap joint, hay còn gọi là mối nối chồng mặt bích, là phương pháp liên kết hai đoạn ống bằng cách đặt một mặt bích rời phía sau một đầu ống đã được gia công đặc biệt. Đầu ống thường được loe ra thành hình phễu hoặc hàn một vòng đệm (stub end) để tạo bề mặt tiếp xúc với mặt bích. Khi siết các bu lông, mặt bích ép sát vào đầu ống đã gia công, tạo thành mối nối kín.
Khác với mối hàn trực tiếp, lap joint cho phép mặt bích xoay tự do quanh ống, giúp căn chỉnh lỗ bu lông dễ dàng. Điều này đặc biệt quan trọng khi lắp đặt các hệ thống phức tạp hoặc ở những vị trí khó tiếp cận. Bản chất của lap joint là tách biệt chức năng chịu lực (mặt bích) và chức năng làm kín (bề mặt đầu ống), từ đó mang lại sự linh hoạt trong vận hành và bảo dưỡng.
Phân Loại Lap Joint Phổ Biến
Dựa trên cách gia công đầu ống, lap joint được chia thành hai loại chính:
Lap Joint với đầu loe: Phần đầu ống được uốn loe ra bằng dụng cụ chuyên dụng, tạo thành một mặt bích tích hợp. Kiểu này thường áp dụng cho ống có thành mỏng và vật liệu dễ uốn như inox, nhôm.

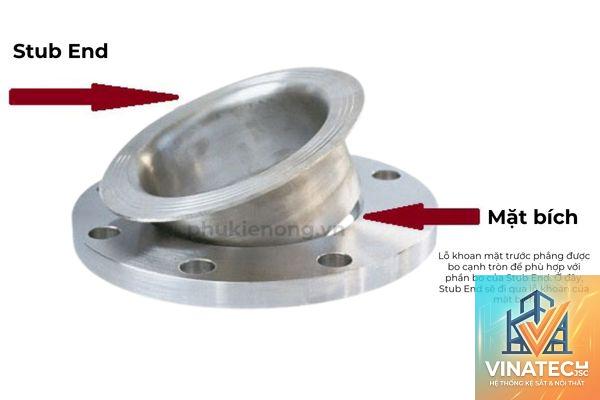

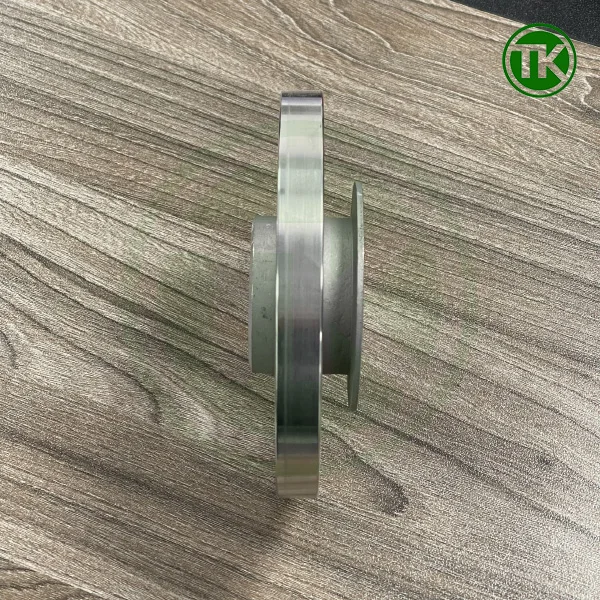

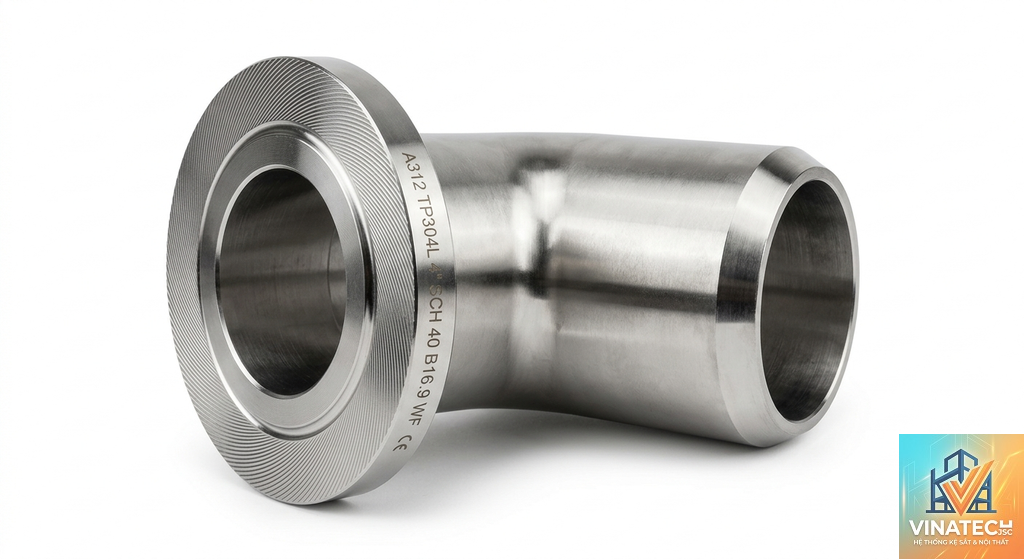

Lap Joint với vòng stub end: Một vòng kim loại ngắn (stub end) được hàn vào đầu ống. Vòng này có vai và bề mặt phẳng để tiếp xúc với mặt bích. Stub end thường làm từ cùng vật liệu với ống hoặc vật liệu tương thích. Đây là lựa chọn phổ biến trong hệ thống áp suất cao.
Ngoài ra, mặt bích sử dụng trong lap joint là loại “lapping flange” có mặt trong vát côn để tiếp ứng với phần loe hoặc vai của stub end. Mặt bích này thường chế tạo từ thép carbon, inox hoặc nhựa kỹ thuật, tùy theo môi trường làm việc.
So Sánh Lap Joint Với Các Loại Mối Nối Khác
Để thấy rõ ưu nhược điểm của lap joint, cần so sánh với các kiểu kết nối phổ biến như mối hàn đối đầu (butt weld) và mối nối ren (threaded).
Tiêu chí
Lap Joint
Butt Weld
Threaded
Khả năng tháo lắp
Cao, dễ dàng tháo rời
Không tháo được (hàn cố định)
Có thể tháo nhưng khó ở kích thước lớn
Độ kín khít
Tốt, phụ thuộc vào đệm và độ chính xác gia công
Rất tốt, liền khối
Không bằng hàn, dễ rò rỉ
Chi phí ban đầu
Cao hơn (cần gia công stub end hoặc loe đầu ống)
Trung bình (phụ thuộc nhân công hàn)
Thấp nhất
Bảo trì
Rất thuận tiện, thay van hay thiết bị dễ dàng
Khó, phải cắt hàn
Phải tháo ren, dễ hỏng ren
Ứng dụng áp suất cao
Hạn chế hơn so với butt weld
Phù hợp nhất cho áp suất cực cao
Chỉ dùng áp suất thấp và vừa
Nhìn chung, lap joint là giải pháp cân bằng giữa tính linh hoạt và độ tin cậy, đặc biệt trong các hệ thống cần thay đổi cấu trúc hoặc vệ sinh định kỳ.
Quy Trình Lắp Đặt Lap Joint Đúng Kỹ Thuật
Việc lắp đặt lap joint yêu cầu sự chính xác để đảm bảo không rò rỉ. Các bước cơ bản bao gồm:
Gia công đầu ống: Cắt ống vuông góc, làm sạch ba via. Nếu dùng stub end, cần hàn vòng này vào đầu ống theo tiêu chuẩn (ví dụ ASME B16.9). Nếu dùng đầu loe, sử dụng khuôn loe đúng kích thước và kiểm tra độ đồng tâm.
Lắp mặt bích rời: Trượt mặt bích (lapping flange) vào ống từ phía sau, đảm bảo mặt vát của mặt bích tiếp xúc với phần vai của stub end hoặc phần loe.
Căn chỉnh và đặt đệm: Đưa hai đầu ống lại gần nhau, đặt gioăng (gasket) vào giữa. Đệm phải phù hợp với môi trường (nhiệt độ, áp suất, hóa chất).
Siết bu lông: Bôi trơn ren bu lông, siết theo thứ tự đối xứng (chéo) với mô-men xoắn quy định. Siết dần dần để tránh biến dạng mặt bích.
Sai sót phổ biến là siết quá chặt làm hỏng bề mặt stub end hoặc đệm bị ép hỏng. Luôn tham khảo thông số kỹ thuật từ nhà sản xuất.
Ưu Điểm Nổi Bật Của Lap Joint
Lap joint mang lại nhiều lợi ích cho người vận hành hệ thống:
Dễ dàng tháo lắp và bảo trì: Có thể tháo rời mà không cần cắt hay hàn, rút ngắn thời gian ngừng máy.
Cho phép xoay mặt bích: Giúp căn chỉnh lỗ bu lông dễ dàng, đặc biệt khi nối với van hoặc thiết bị có mặt bích cố định.
Giảm ứng suất tập trung: Mối nối không bị ảnh hưởng bởi nhiệt hàn trực tiếp lên thân ống, phù hợp với vật liệu nhạy cảm nhiệt.
Chi phí thay thế mặt bích thấp: Khi mặt bích bị hỏng, chỉ cần thay mặt bích rời mà không ảnh hưởng đến đoạn ống.
Độ tin cậy trong môi trường ăn mòn: Có thể sử dụng stub end làm từ vật liệu chống ăn mòn đắt tiền, trong khi mặt bích làm từ thép carbon thường để tiết kiệm.
Nhược Điểm Cần Cân Nhắc
Dù linh hoạt, lap joint vẫn có những hạn chế nhất định:
Khả năng chịu áp suất thấp hơn so với mối hàn đối đầu, do phụ thuộc vào độ bền của stub end và đệm.
Chi phí chế tạo cao hơn vì phải gia công thêm stub end hoặc đầu loe, đặc biệt với ống có kích thước lớn.
Rủi ro rò rỉ nếu bề mặt tiếp xúc của stub end không phẳng hoặc bị xước trong quá trình lắp.
Kích thước cồng kềnh do mặt bích rời và stub end tạo thêm chiều dài tổng thể.
Ứng Dụng Thực Tế Của Lap Joint
Lap joint được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
Hệ thống đường ống hóa chất: Nơi cần thay đổi bố trí thường xuyên hoặc vệ sinh định kỳ. Stub end làm từ nhựa hay inox chống ăn mòn, mặt bích thép mạ kẽm.
Nhà máy dầu khí và nhiệt điện: Dùng tại các điểm kết nối van, đồng hồ đo, lọc hoặc các thiết bị cần tháo rời để kiểm tra.
Hệ thống khí nén và hơi nước (áp suất trung bình): Lap joint cho phép bảo trì van an toàn hoặc bộ lọc mà không phải cắt ống.
Ngành thực phẩm và dược phẩm: Yêu cầu vệ sinh sạch sẽ, lap joint kết hợp với gioăng kín giúp tháo lắp nhanh các đoạn ống để làm sạch.
Ví dụ điển hình: trong hệ thống dẫn axit loãng, người ta dùng ống inox 316L với stub end cùng chất liệu, mặt bích thép carbon phủ epoxy. Khi cần thay đổi van hoặc bảo dưỡng, chỉ việc nới lỏng bu lông, thay van mới mà không ảnh hưởng đến toàn bộ đường ống.
Sai Lầm Thường Gặp Khi Sử Dụng Lap Joint
Các kỹ sư và thợ lắp đặt thường mắc phải những sai sót sau:
Chọn sai loại stub end: Dùng stub end hàn giáp mí thay vì hàn góc hoặc ngược lại, dẫn đến giảm khả năng chịu lực.
Không kiểm tra độ đồng tâm: Khi đầu ống và stub end không thẳng hàng, lực siết sẽ không đều, gây rò rỉ.
Sử dụng đệm không phù hợp: Đệm quá mỏng bị ép hỏng, đệm quá dày làm giảm áp lực tiếp xúc.
Siết bu lông sai trình tự: Siết lần lượt một bên khiến mặt bích bị lệch, sau đó khó điều chỉnh.
Quên bôi trơn ren: Làm tăng ma sát, mô-men siết thực tế thấp hơn yêu cầu, dễ lỏng sau thời gian hoạt động.
Lưu Ý Quan Trọng Khi Thiết Kế Và Vận Hành
Để khai thác tối đa lợi thế của lap joint, cần tuân thủ các nguyên tắc sau:
Chọn vật liệu stub end tương thích với môi trường: Tránh hiện tượng ăn mòn điện hóa giữa stub end và mặt bích (nếu khác kim loại).
Tuân thủ tiêu chuẩn ASME B16.5 hoặc B16.47 về kích thước và áp suất danh nghĩa. Không vượt quá giới hạn áp suất/nhiệt độ cho phép.
Kiểm tra bề mặt stub end trước mỗi lần lắp: Không có vết xước sâu, vết lõm hay biến dạng.
Bảo dưỡng định kỳ: Kiểm tra độ siết bu lông sau lần vận hành đầu tiên (do nhiệt và rung động có thể làm lỏng).
Sử dụng gioăng chất lượng cao như PTFE, graphite hoặc gioăng kim loại bọc kín tùy áp suất và nhiệt độ.
Mặt bích hàn cổ (weld neck) có cổ hình côn hàn trực tiếp vào ống, tạo liên kết vĩnh viễn. Lap joint dùng mặt bích rời, cho phép tháo rời và xoay tự do. Weld neck chịu áp suất tốt hơn, nhưng lap joint linh hoạt hơn khi bảo trì.
Có thể dùng lap joint cho ống thép carbon áp suất cao không?
Có thể, nhưng cần thiết kế stub end đúng chuẩn và chọn mặt bích đủ dày. Tuy nhiên, với áp suất trên 25 bar, người ta thường ưu tiên hàn đối đầu để đảm bảo độ kín tuyệt đối.
Vì sao lap joint thường dùng trong hệ thống inox?
Vì inox khi hàn trực tiếp mặt bích cổ dễ bị biến dạng nhiệt và ăn mòn giữa hạt. Lap joint giảm thiểu vấn đề này, đồng thời dễ dàng thay thế khi cần vệ sinh hoặc sửa chữa.
Stub end có được gia công sẵn không?
Có. Stub end được sản xuất theo tiêu chuẩn ống và mặt bích, với các kích thước từ DN15 đến DN600. Có thể mua riêng hoặc đặt gia công
Làm thế nào để kiểm tra lap joint đã lắp đúng?
Dùng thước kẹp đo khe hở giữa mặt bích và stub end (phải đều nhau). Sau khi siết, dùng máy phát hiện rò rỉ hoặc áp suất thử nước để kiểm tra độ kín.
Kết Luận
Lap joint là một giải pháp kết nối ống hiệu quả, mang lại sự linh hoạt cao cho các hệ thống cần bảo trì, thay đổi hoặc làm việc với môi trường ăn mòn. Mặc dù chi phí ban đầu cao hơn và khả năng chịu áp suất có hạn, lợi ích về thời gian ngừng máy và dễ dàng sửa chữa giúp nó trở thành lựa chọn tối ưu trong nhiều ngành công nghiệp. Khi hiểu rõ bản chất của lap joint là gì, các kỹ sư có thể thiết kế và vận hành hệ thống một cách an toàn, tiết kiệm và hiệu quả hơn. Hãy luôn tuân thủ tiêu chuẩn kỹ thuật và lựa chọn vật liệu phù hợp để đảm bảo tuổi thọ và độ tin cậy của mối nối.
