Mô hình thông tin công trình (BIM) đang thay đổi hoàn toàn ngành xây dựng, và Autodesk Revit là công cụ hàng đầu giúp hiện thực hóa quy trình này. Để làm chủ Revit, một khái niệm nền tảng mà bất kỳ người dùng nào cũng phải hiểu rõ đó là family trong Revit là gì. Family (họ) là đơn vị cơ bản tạo nên mọi thành phần trong mô hình, từ cấu kiện đơn giản như cửa sổ, cột, đến hệ thống phức tạp như thang máy hay thiết bị MEP. Bài viết này sẽ giải thích chi tiết bản chất, cách phân loại, quy trình tạo lập và ứng dụng thực tế của family, giúp bạn tận dụng triệt để sức mạnh của Revit trong dự án BIM.
Family trong Revit là gì? Định nghĩa và bản chất cốt lõi
Trong Revit, family (họ) là một nhóm các phần tử có chung một bộ thuộc tính (tham số) và cách thể hiện hình học, nhưng khác nhau về kích thước, vật liệu hoặc thông số kỹ thuật. Mỗi family quản lý một tập hợp các type (kiểu). Ví dụ: family “Cửa đi” có thể chứa các type như “Cửa gỗ 800×2100”, “Cửa thép 1000×2200”. Khi bạn thay đổi tham số bên trong family, tất cả các đối tượng dựa trên family đó sẽ cập nhật tự động – đây là sức mạnh của BIM.
Bản chất của family là một “khuôn mẫu thông minh” chứa cả hình học 3D lẫn dữ liệu phi hình học (giá thành, chủng loại, nhà sản xuất). Nhờ cơ chế tham số hóa, người dùng có thể điều chỉnh linh hoạt mà không cần vẽ lại từ đầu. Hiểu được family trong Revit là gì chính là chìa khóa để xây dựng mô hình chính xác, đồng bộ và dễ quản lý.
Phân loại family trong Revit – Ba nhóm chính bạn cần nắm
Revit chia family thành ba loại dựa trên cách chúng được tạo ra và quản lý. Mỗi loại có đặc điểm và ứng dụng riêng.
System Family – Họ hệ thống có sẵn
Đây là các family được xây dựng sẵn trong môi trường Revit, không thể xóa hoặc tạo mới từ đầu. Chúng bao gồm những thành phần nền tảng của công trình: tường, sàn, mái, trần, cầu thang, lan can, kích thước, mặt cắt, khung nhìn. System family được quản lý trong trình duyệt dự án (Project Browser) và cho phép bạn nhân bản, chỉnh sửa tham số (ví dụ: thay đổi độ dày tường, chiều cao lan can) nhưng không thể thay đổi cấu trúc hình học gốc.
Loadable Family – Họ tải được (RFA)

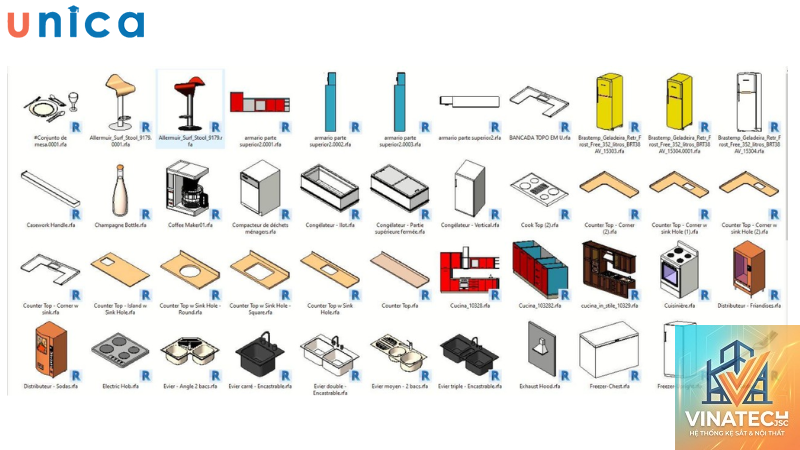

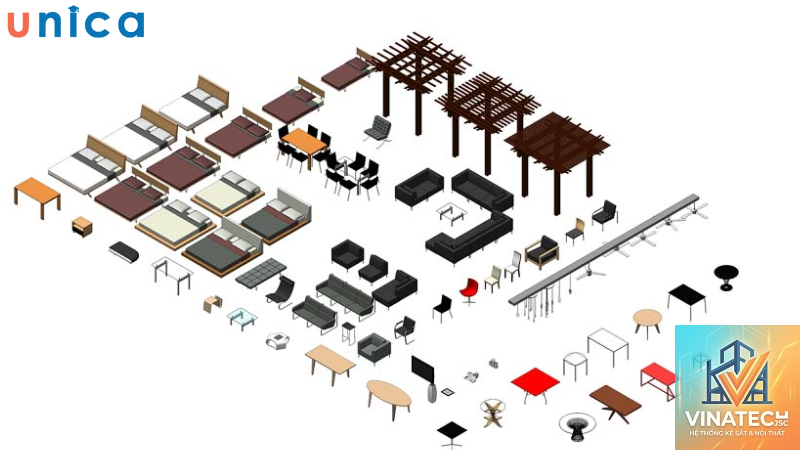

Đây là loại linh hoạt và phổ biến nhất. Người dùng tạo chúng dưới dạng tệp.rfa, sau đó tải vào dự án. Đặc trưng của loadable family là độc lập, có thể tái sử dụng giữa nhiều dự án. Chúng đại diện cho hầu hết các cấu kiện xây dựng: cửa, cửa sổ, đồ nội thất, thiết bị vệ sinh, đèn, kết cấu thép.
System family có sẵn, không xóa được, xuất hiện trong Project Browser dưới dạng các thành phần cơ bản (tường, sàn). Loadable family là tệp.rfa riêng, có thể tải vào dự án và dùng lại nhiều lần. In-place family tạo trực tiếp trong dự án, không thể tái sử dụng. Dấu hiệu nhận biết nhanh: trong Project Browser, system family có biểu tượng kiến trúc, loadable family có biểu tượng ngôi nhà với mũi tên, in-place family có biểu tượng cờ lê.
Có thể tải family miễn phí từ đâu?
Có nhiều nguồn uy tín: thư viện Autodesk Seek (nay là BIMsmith SmartBrowse), BIMobject, Arcat, NBS National BIM Library. Các nhà sản xuất cũng phát hành family cho sản phẩm của họ (Viega, Ceramica, Grohe). Khi tải về, bạn nên kiểm tra phiên bản Revit tương thích và chất lượng tham số trước khi dùng.
Tại sao family của tôi bị lỗi khi thay đổi tham số?
Nguyên nhân thường gặp: hình học không được khóa vào mặt phẳng tham chiếu đã gán tham số, hoặc các ràng buộc (constraint) mâu thuẫn. Hãy vào Family Editor, chọn đối tượng bị lỗi và xem các kích thước (dimension) có hiển thị đúng màu không (kích thước gán tham số thường có nhãn). Gỡ bỏ constraint cũ, gán lại tham số phù hợp.
Làm sao để tạo family tự động hiển thị đúng trong mặt cắt?
Bạn cần sử dụng công cụ Cut Profile trong Family Editor để xác định phần cắt của family. Ví dụ: với family cột, bạn vẽ mặt cắt ngang riêng. Revit sẽ lấy hình cắt đó để hiển thị trong view mặt cắt, thay vì chỉ mặt cắt khối 3D.
Có nên dùng in-place family cho các chi tiết phức tạp?
Chỉ nên dùng khi chi tiết quá đặc thù, không có khả năng tái sử dụng. In-place family dễ tạo nhưng làm chậm hiệu suất dự án và khó đồng bộ. Tốt hơn hết, hãy cố gắng mô hình hóa dưới dạng loadable family với các tham số linh hoạt, thậm chí sử dụng kỹ thuật nesting family (lồng ghép) để đạt độ phức tạp.
Kết luận
Family không chỉ là một khái niệm trong Revit – nó là nền tảng của toàn bộ quy trình BIM. Hiểu rõ family trong Revit là gì giúp bạn xây dựng mô hình chính xác, tiết kiệm thời gian, tăng khả năng cộng tác và quản lý dữ liệu hiệu quả. Từ việc phân biệt ba loại family chính, nắm vững cấu trúc tham số hóa, đến các bước tạo family chuyên nghiệp và tránh sai lầm thường gặp – tất cả đều hướng tới mục tiêu làm chủ Revit. Hãy bắt đầu xây dựng thư viện family của riêng bạn ngay hôm nay, bởi một gia tài family chất lượng sẽ là tài sản vô giá cho mọi dự án thiết kế và xây dựng trong tương lai.
