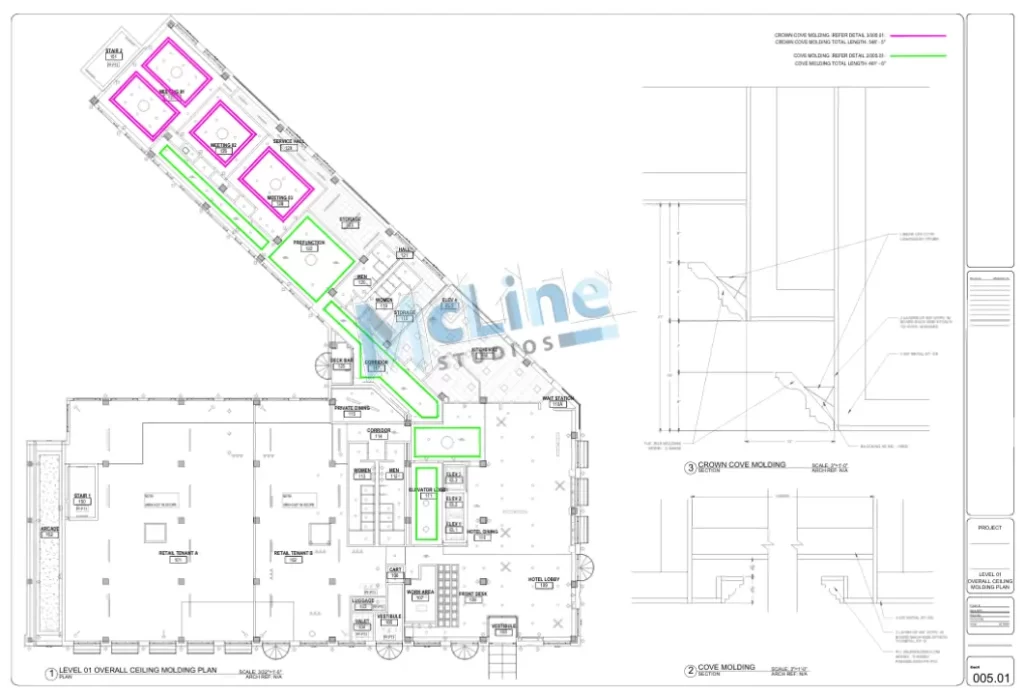

Trong các dự án xây dựng hiện đại, đặc biệt là các công trình có mật độ hệ thống kỹ thuật cao như tòa nhà thương mại, bệnh viện, nhà máy công nghiệp, thuật ngữ “coordination drawing” xuất hiện như một yếu tố sống còn. Vậy coordination drawing là gì mà lại đóng vai trò quan trọng đến vậy? Đây là loại bản vẽ tổng hợp, tích hợp tất cả các hệ thống cơ điện (MEP), kết cấu và kiến trúc lên cùng một mặt bằng, nhằm phát hiện và giải quyết xung đột không gian trước khi thi công. Hiểu đúng về coordination drawing giúp chủ đầu tư, nhà thầu và kỹ sư tiết kiệm hàng trăm triệu đồng chi phí phát sinh và rút ngắn tiến độ dự án.
Bản Chất Của Coordination Drawing Trong Ngành Xây Dựng

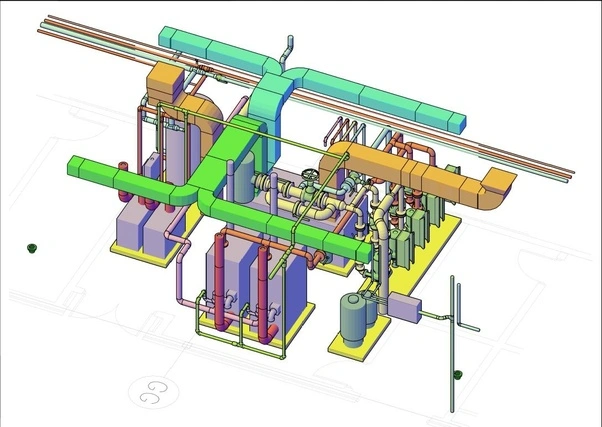

Coordination drawing, hay còn gọi là bản vẽ phối hợp, bản vẽ điều phối, không đơn thuần là một bản vẽ kỹ thuật thông thường. Nó là sản phẩm của quá trình BIM (Mô hình thông tin công trình) hoặc CAD phối hợp, nơi các kỹ sư từ nhiều chuyên ngành cùng làm việc trên một mô hình chung. Mục tiêu cuối cùng là đảm bảo mọi đường ống, dây điện, ống gió, dầm thép, trần thạch cao,… có thể lắp đặt vừa vặn trong không gian thực tế mà không chồng chéo lên nhau.
Sự Khác Biệt Giữa Coordination Drawing Và Bản Vẽ Thiết Kế Thông Thường
Bản vẽ thiết kế thông thường (thiết kế cơ sở, thiết kế kỹ thuật) thường được lập riêng lẻ cho từng chuyên ngành: kiến trúc, kết cấu, cấp thoát nước, điện, điều hòa không khí (HVAC). Mỗi bộ phận sẽ không biết chính xác vị trí của hệ thống khác. Ngược lại, coordination drawing là bản vẽ phủ chồng tất cả các lớp thông tin đó lên nhau. Nó giống như một “tấm bản đồ chiến trường” duy nhất, chỉ ra chính xác vị trí từng đường ống, từng thanh cable tray, từng miệng gió so với cột, dầm, tường.
Phân Loại Coordination Drawing Phổ Biến
Tùy vào giai đoạn dự án và mục đích sử dụng, coordination drawing được chia thành nhiều loại khác nhau.
Bản vẽ phối hợp kết cấu – MEP (Structural-MEP Coordination Drawing): Kiểm tra sự chồng chéo giữa kết cấu chịu lực (dầm, cột, sàn) với các hệ thống MEP. Đây là loại phức tạp nhất vì đòi hỏi tính toán chính xác cao.
Bản vẽ phối hợp tổng thể (Composite Coordination Drawing): Tích hợp tất cả các yếu tố kiến trúc, kết cấu và MEP. Thường dùng cho các khu vực có mật độ thiết bị cao như trung tâm máy, phòng kỹ thuật, hành lang kỹ thuật.
Bản vẽ phối hợp lắp đặt (Installation Coordination Drawing / Shop Drawing): Được tạo ra để phục vụ thi công thực tế, có kích thước chi tiết, cao độ chính xác và các ghi chú lắp đặt cụ thể.
Quy Trình Tạo Một Bộ Coordination Drawing Chuyên Nghiệp
Quy trình thực hiện coordination drawing không hề đơn giản, nó đòi hỏi sự phối hợp chặt chẽ giữa các bên. Quy trình chuẩn thường trải qua các bước sau:
Thu thập dữ liệu đầu vào: Tập hợp tất cả bản vẽ thiết kế kỹ thuật từ các chuyên ngành (kiến trúc, kết cấu, MEP) ở định dạng tương thích (thường là.dwg hoặc.rvt nếu dùng BIM).
Xác lập nền tảng và quy tắc: Chọn phần mềm phối hợp (Navisworks, Revit, Tekla BIMsight), thiết lập hệ tọa độ, cao độ gốc và các quy tắc ưu tiên (ví dụ: ống nước luôn đi dưới ống gió).
Tích hợp mô hình: Nhập các mô hình chuyên ngành vào một môi trường chung. Đây là lúc các lỗi định dạng hoặc lệch tọa độ được phát hiện đầu tiên.
Chạy phát hiện xung đột (Clash Detection): Sử dụng công cụ tự động (ví dụ: Clash Detective trong Navisworks) để quét tất cả các cặp đối tượng. Kết quả là một danh sách các xung đột cứng (hard clash – chạm vật lý) và xung đột mềm (soft clash – vi phạm khoảng cách an toàn).
Phân tích và đánh giá xung đột: Kỹ sư phối hợp sẽ xem xét từng xung đột, đánh giá mức độ nghiêm trọng và xác định nguyên nhân (thiết kế sai, lỗi mô hình, hay cố tình tạo khe hở?).
Tổ chức họp phối hợp (Coordination Meeting): Đây là bước quan trọng nhất. Đại diện các chuyên ngành cùng ngồi lại, xem xét các xung đột chưa giải quyết và thống nhất phương án sửa (ví dụ: chuyển ống nước sang phải 20cm, hoặc hạ cao độ ống gió xuống 15cm).
Cập nhật và phát hành: Sau khi thống nhất, các kỹ sư sẽ cập nhật lại mô hình chuyên ngành của mình. Bản vẽ phối hợp cuối cùng được xuất ra dưới dạng 2D hoặc 3D, kèm các ký hiệu và chú thích rõ ràng, được phê duyệt bởi quản lý dự án.
Các Thành Phần Chính Của Một Coordination Drawing Hoàn Chỉnh
Một bản vẽ phối hợp chất lượng không chỉ có các đường nét. Nó phải bao gồm đầy đủ thông tin để một kỹ sư trưởng hoặc nhà thầu có thể hiểu và thi công ngay mà không cần hỏi lại. Các thành phần bắt buộc gồm:
Thành phần
Mô tả chi tiết
Vai trò
Mặt bằng tổng hợp (Composite Plan)
Thể hiện tất cả các hệ thống trên một mặt bằng cắt ngang tại cao độ nhất định.
Cho thấy bố trí tổng thể, mối quan hệ không gian.
Cao độ (Elevations)
Các mũi tên và con số thể hiện độ cao ống, dầm, trần so với cốt nền hoàn thiện.
Giúp kiểm tra không gian đứng, tránh ống chạm trần hoặc dầm.
Mặt cắt (Sections)
Các lát cắt tại vị trí có mật độ thiết bị cao.
Giải quyết xung đột theo chiều đứng và chiều sâu.
Ký hiệu & Chú thích
Mỗi loại ống, ống gió, cable tray được ký hiệu bằng màu sắc và chữ viết riêng (ví dụ: HVAC – Xanh, Cấp thoát nước – Tím, Điện – Cam).
Dễ dàng nhận diện và đọc bản vẽ.
Bảng xung đột (Clash Matrix)
Bảng thống kê các xung đột đã phát hiện và tình trạng giải quyết (Resolved/Pending).
Minh bạch hóa công tác quản lý chất lượng.
Khung tên & Thông tin dự án
Tên dự án, gói thầu, nhà thầu, người vẽ, người kiểm tra, ngày phát hành, số hiệu bản vẽ.
Đảm bảo tính truy xuất và kiểm soát phiên bản.
Lợi Ích Của Coordination Drawing Trong Quản Lý Dự Án
Việc đầu tư vào coordination drawing mang lại lợi ích kinh tế rõ rệt, đặc biệt với các dự án có giá trị từ 50 tỷ đồng trở lên. Theo thống kê từ các dự án thực tế, chi phí cho một lần phá dỡ và làm lại do xung đột cao gấp 5-10 lần chi phí sửa bản vẽ. Tiết kiệm trung bình 5-10% tổng chi phí lắp đặt MEP.
Tiết kiệm thời gian thi công: Tránh gián đoạn do phải chờ quyết định xử lý xung đột. Các nhà thầu có thể thi công một cách liền mạch, rút ngắn tiến độ tổng thể từ 10-20%.
Nâng cao chất lượng công trình: Đảm bảo khoảng cách an toàn kỹ thuật, độ dốc thoát nước, không gian vận hành bảo trì. Hệ thống vận hành ổn định hơn.
Giảm thiểu rủi ro an toàn lao động: Giảm các công việc phá dỡ, tái lắp đặt vốn tiềm ẩn nhiều nguy hiểm.
Minh bạch thông tin và trách nhiệm: Bảng xung đột là công cụ đắc lực để phân định trách nhiệm giữa các nhà thầu phụ, tránh tranh chấp thanh toán.
Hạn Chế Và Thách Thức Khi Sử Dụng Coordination Drawing
Mặc dù quan trọng, không phải dự án nào cũng áp dụng thành công coordination drawing. Những hạn chế thường gặp bao gồm:
1. Chi phí và nhân lực ban đầu cao: Để tạo ra coordination drawing chất lượng, cần có kỹ sư BIM phối hợp (BIM Coordinator) giàu kinh nghiệm, phần mềm bản quyền và phần cứng mạnh. Điều này có thể là rào cản với các nhà thầu nhỏ.
2. Yêu cầu hợp tác cao giữa các bên: Quy trình phối hợp thất bại nếu một nhà thầu phụ không cập nhật mô hình đúng hạn hoặc cố tình “giấu” xung đột. Văn hóa chia sẻ thông tin vẫn còn là thách thức tại nhiều đơn vị.
3. Khó khăn trong việc duy trì độ chính xác: Khi dự án thay đổi thiết kế, coordination drawing phải được cập nhật kịp thời. Nếu không, bản vẽ sẽ nhanh chóng trở nên lỗi thời và không còn giá trị.
4. Phụ thuộc vào nền tảng phần mềm: Sự không tương thích giữa các phiên bản phần mềm (Revit 2020 vs 2022, các format file khác nhau) có thể gây mất dữ liệu và tăng thời gian xử lý.
Phần Mềm Chuyên Dụng Để Triển Khai Coordination Drawing
Việc lựa chọn phần mềm phù hợp ảnh hưởng trực tiếp đến hiệu quả của công tác phối hợp. Coordination drawing giúp bố trí ống gió điều hòa trung tâm, ống nước sinh hoạt, cable tray điện và thang máy một cách tối ưu. Một điển hình là dự án Landmark 81, nơi hàng nghìn xung đột đã được giải quyết trên mô hình số trước khi triển khai thực tế.
Nhà máy công nghiệp và nhà máy sản xuất

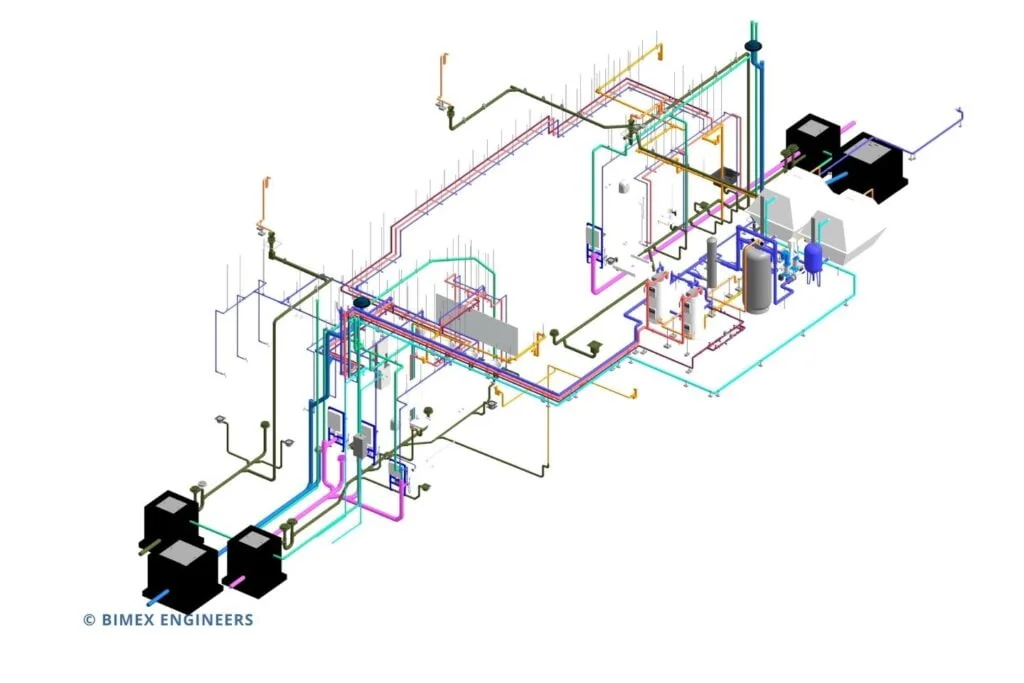

Trong nhà máy có hệ thống đường ống công nghệ phức tạp (hóa chất, dầu khí, thực phẩm), coordination drawing không chỉ đảm bảo không gian mà còn kiểm tra độ dốc, dòng chảy, và các yêu cầu an toàn nghiêm ngặt. Sai sót có thể gây thảm họa môi trường.
Bệnh viện và phòng sạch
Bệnh viện có hệ thống HVAC phức tạp với hàng trăm bộ xử lý không khí (AHU), ống dẫn khí sạch, khí thải. Coordination drawing là công cụ bắt buộc để đảm bảo áp suất chênh lệch và tiêu chuẩn vô trùng.
Những Sai Lầm Thường Gặp Khi Thực Hiện Coordination Drawing
Ngay cả khi có phần mềm tốt, nhiều đội ngũ vẫn mắc những sai lầm cơ bản sau:
Không thống nhất hệ lưới tọa độ (Grid) ngay từ đầu: Mô hình kiến trúc dùng Grid A-C, mô hình kết cấu dùng Grid X-Y dẫn đến sai lệch toàn bộ khi chồng lên nhau.
Bỏ qua xung đột mềm (Soft clash): Chỉ tập trung vào xung đột cứng mà quên đi không gian bảo trì, khoảng cách cách nhiệt. Sau này khi vận hành, kỹ thuật viên không thể tiếp cận van hoặc thiết bị.
Không phân cấp ưu tiên đường ống: Ống nước thải cần độ dốc và ưu tiên tránh các đoạn gấp khúc. Nếu đặt chúng lên trên ống gió, khả năng thoát nước sẽ bị ảnh hưởng.
Tổ chức họp phối hợp không hiệu quả: Họp quá dài, thiếu quyết định dứt khoát, hoặc chỉ họp một lần duy nhất trong suốt dự án. Kết quả là bản vẽ nhanh chóng lạc hậu.
Không kiểm soát phiên bản bản vẽ: Nhiều nhà thầu thi công theo bản vẽ cũ dẫn đến sai hàng loạt, phải làm lại. Cần có quy trình phát hành và quản lý thay đổi (RFA – Request for Approval) chặt chẽ.
Lưu Ý Quan Trọng Để Tận Dụng Tối Đa Coordination Drawing
Để tránh những sai lầm trên và khai thác hết sức mạnh của coordination drawing, các kỹ sư và nhà quản lý dự án cần ghi nhớ các nguyên tắc sau:
Xây dựng quy trình và tiêu chuẩn phối hợp rõ ràng: Ngay từ đầu dự án, hãy lập một “Coordination Execution Plan” quy định chi tiết: tần suất họp, định dạng file, người chịu trách nhiệm, quy tắc ưu tiên (ví dụ: ưu tiên đường ống lớn trước, đường ống nhỏ sau).
Sử dụng đúng phần mềm và đào tạo nhân sự: Đừng tiếc tiền cho bản quyền phần mềm và đào tạo kỹ sư BIM. Một kỹ sư có chứng chỉ Autodesk Certified Professional in Revit sẽ giảm thiểu lỗi đáng kể.
Tích hợp coordination drawing vào tiến độ tổng thể: Coordination drawing không phải công việc một lần. Nó phải là một phần của quy trình quản lý thay đổi, được cập nhật mỗi khi có biến động thiết kế.
Kiểm tra chéo trên thực tế (Field Verification): Sau khi có bản vẽ cuối, nên cử đội ngũ đo đạc kiểm tra ngẫu nhiên các vị trí xung đột đã giải quyết trên công trường, đảm bảo mô hình số khớp với thực tế.
Câu Hỏi Thường Gặp Về Coordination Drawing
Coordination drawing có bắt buộc trong tất cả các dự án xây dựng không?
Không hoàn toàn bắt buộc về mặt pháp lý, nhưng hầu hết các dự án quy mô vừa và lớn, đặc biệt là các dự án FDI hoặc có nhà thầu nước ngoài, đều yêu cầu loại bản vẽ này. Nhiều chủ đầu tư thông minh còn đưa coordination drawing vào điều khoản hợp đồng để giảm rủi ro.
Chi phí để lập một bộ coordination drawing là bao nhiêu?
Chi phí phụ thuộc vào độ phức tạp của dự án (số hệ thống MEP, diện tích sàn, yêu cầu BIM). Trung bình, chi phí này dao động từ 0.5% đến 2% tổng giá trị gói thầu MEP. Đây được xem là khoản đầu tư nhỏ so với khoản tiết kiệm nhờ giảm phát sinh.
Sự khác nhau giữa coordination drawing và shop drawing là gì?
Shop drawing (bản vẽ thi công chi tiết) thường do nhà thầu lập cho riêng một hệ thống (ví dụ: shop drawing ống gió). Coordination drawing là bản tổng hợp tất cả các shop drawing và bản vẽ thiết kế của các ngành để kiểm tra sự tương thích. Nói cách khác, shop drawing là dữ liệu đầu vào, coordination drawing là sản phẩm đầu ra sau khi phối hợp.
Có thể thực hiện coordination drawing trên AutoCAD 2D được không?
Có thể, nhưng hiệu quả thấp hơn nhiều so với BIM 3D. Với AutoCAD 2D, việc phát hiện xung đột hoàn toàn bằng mắt thường và thủ công, dễ bỏ sót. Các dự án lớn ngày nay gần như bắt buộc dùng BIM (Revit, Navisworks) để đảm bảo độ chính xác và tốc độ.
Ai chịu trách nhiệm lập coordination drawing?
Thông thường, bên tổng thầu hoặc một nhà thầu phối hợp chính (BIM Coordinator) sẽ chịu trách nhiệm tập hợp và xử lý. Tuy nhiên, mỗi nhà thầu phụ (cơ điện, kết cấu) có trách nhiệm cung cấp mô hình chính xác của mình đúng hạn.
Kết Luận
Coordination drawing là công cụ không thể thiếu trong quản lý dự án xây dựng hiện đại. Nếu bạn đang thắc mắc “coordination drawing là gì”, thì câu trả lời ngắn gọn chính là “bản đồ phòng tránh xung đột không gian”. Đầu tư đúng đắn vào loại bản vẽ này sẽ giúp dự án của bạn tránh được các sai sót tốn kém, đảm bảo tiến độ và chất lượng công trình. Các kỹ sư trẻ nên nhanh chóng trang bị kỹ năng BIM và coordination drawing để đáp ứng yêu cầu ngày càng cao của thị trường. Đừng để công trình của bạn phải “đục tường” chỉ vì thiếu một bản vẽ phối hợp tốt.
