Cẩm nang thiết kế hệ thống điện thông minh từ A đến Z cho ngôi nhà hiện đại

Hệ thống điện thông minh đang trở thành xu hướng tất yếu trong các công trình nhà ở và thương mại. Việc thiết kế một hệ thống điện thông minh không chỉ đơn giản là lắp đặt thiết bị mà còn đòi hỏi sự hiểu biết sâu sắc về kiến trúc, nhu cầu sử dụng và công nghệ điều khiển. Cẩm nang thiết kế hệ thống điện thông minh này sẽ cung cấp cho bạn kiến thức toàn diện từ khái niệm cơ bản đến các bước triển khai chi tiết, giúp bạn tự tin xây dựng một ngôi nhà thông minh, tiện nghi và tiết kiệm năng lượng.

Hệ thống điện thông minh là gì? Bản chất và nguyên lý hoạt động

Hệ thống điện thông minh (Smart Home System) là một mạng lưới tích hợp các thiết bị điện, điện tử được kết nối với nhau qua giao thức truyền thông có dây hoặc không dây. Các thiết bị này có thể tự động vận hành hoặc được điều khiển từ xa thông qua smartphone, máy tính bảng hoặc giọng nói.

Nguyên lý hoạt động của hệ thống dựa trên ba thành phần cốt lõi: cảm biến (sensor), bộ điều khiển trung tâm (controller) và thiết bị chấp hành (actuator). Cảm biến thu thập dữ liệu về nhiệt độ, ánh sáng, chuyển động, độ ẩm… Bộ điều khiển xử lý thông tin và đưa ra lệnh. Thiết bị chấp hành thực hiện lệnh đó như bật/tắt đèn, điều chỉnh rèm cửa, khóa cửa.

Khác với hệ thống điện truyền thống chỉ có hai trạng thái bật/tắt thủ công, hệ thống thông minh cho phép lập trình kịch bản phức tạp như: “Khi trời tối và có người vào phòng khách thì tự động bật đèn 30% công suất, kéo rèm và bật điều hòa 26 độ C”.

Phân loại hệ thống điện thông minh theo giao thức kết nối

Hệ thống có dây (Wired System)

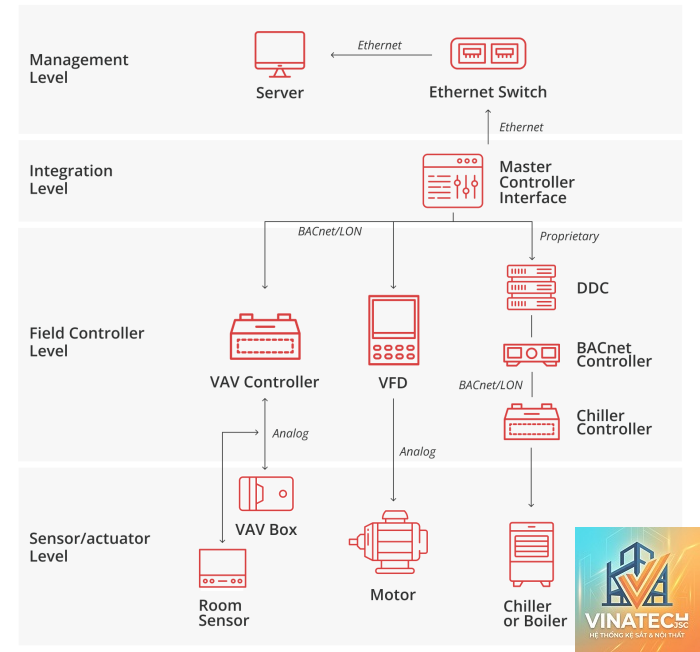

Sử dụng cáp tín hiệu như KNX, LonWorks, Bacnet. Ưu điểm là ổn định, an toàn, không bị nhiễu sóng. Hệ thống này phù hợp với các công trình lớn, yêu cầu độ tin cậy cao. Tuy nhiên, chi phí thiết kế và thi công cao, khó mở rộng sau khi hoàn thiện.

Hệ thống không dây (Wireless System)

Các giao thức phổ biến gồm Zigbee, Z-Wave, Wi-Fi, Bluetooth Mesh. Hệ thống không dây dễ lắp đặt, chi phí thấp, linh hoạt mở rộng. Nhược điểm là phụ thuộc vào chất lượng sóng, có thể bị nhiễu hoặc mất kết nối tạm thời. Phù hợp cho nhà ở dân dụng và các dự án retrofit.

Hệ thống kết hợp (Hybrid System)

Kết hợp cả có dây và không dây, tận dụng ưu điểm của cả hai. Các thiết bị quan trọng như đèn chiếu sáng chính, hệ thống an ninh dùng có dây, còn các thiết bị mở rộng như cảm biến cửa sổ, ổ cắm thông minh dùng không dây. Đây là xu hướng được nhiều chuyên gia khuyên dùng.

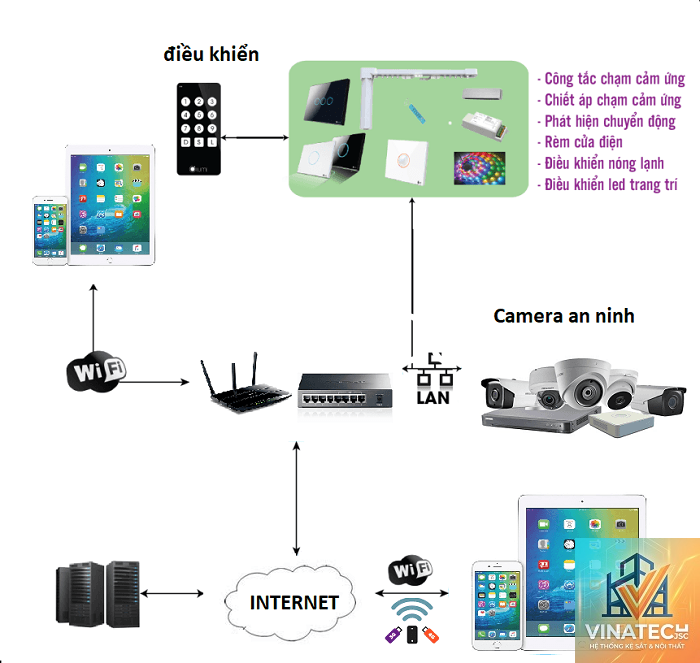

Các thành phần cốt lõi trong thiết kế hệ thống điện thông minh

Thành phần	Chức năng	Ví dụ thiết bị
Bộ điều khiển trung tâm (Gateway/Hub)	Xử lý tín hiệu, quản lý thiết bị, kết nối internet	Samsung SmartThings Hub, Home Assistant, Control4
Cảm biến (Sensor)	Thu thập thông tin môi trường	Cảm biến chuyển động PIR, cảm biến nhiệt độ, cảm biến cửa, cảm biến khói
Thiết bị chấp hành (Actuator)	Thực hiện hành động theo lệnh	Đèn LED thông minh, rèm tự động, khóa thông minh, ổ cắm thông minh
Giao diện điều khiển	Tương tác người dùng với hệ thống	Ứng dụng di động, bảng điều khiển cảm ứng, remote, loa thông minh
Hạ tầng mạng	Đảm bảo kết nối ổn định giữa các thiết bị	Router Wi-Fi, Access Point, switch PoE

Quy trình thiết kế hệ thống điện thông minh chuyên nghiệp

Bước 1: Khảo sát nhu cầu và hiện trạng công trình

Đây là bước quan trọng nhất. Cần xác định rõ số lượng phòng, diện tích, cấu trúc tường, trần, vật liệu xây dựng. Phỏng vấn gia chủ về thói quen sinh hoạt, các tình huống mong muốn tự động hóa như “kịch bản ngủ”, “kịch bản đi vắng”, “kịch bản xem phim”.

Bước 2: Lên danh sách thiết bị và lập sơ đồ tải

Liệt kê tất cả thiết bị điện trong nhà, bao gồm cả thiết bị thông minh và thiết bị thông thường. Tính toán tổng công suất để chọn dây dẫn, CB (circuit breaker) phù hợp. Xác định vị trí lắp đặt cảm biến và bộ điều khiển sao cho phủ sóng tối ưu.

Bước 3: Thiết kế topology mạng và chọn giao thức

Quyết định cấu trúc mạng: hình sao, hình tuyến hay mesh. Chọn giao thức phù hợp: nếu ưu tiên ổn định dùng KNX, nếu ưu tiên chi phí thấp dùng Zigbee hoặc Z-Wave. Đảm bảo gateway đặt ở vị trí trung tâm để phủ sóng tốt nhất.

Bước 4: Lập kịch bản tự động hóa và logic điều khiển

Viết kịch bản chi tiết cho từng không gian. Ví dụ cho phòng khách: “Khi xem phim: tắt đèn chính, bật đèn LED viền, hạ rèm tự động, bật âm thanh vòm”. Sử dụng công cụ như Node-RED hoặc các app chuyên dụng để thiết lập trigger và action.

Bước 5: Thi công và lập trình

Lắp đặt thiết bị theo sơ đồ thiết kế. Đi dây tín hiệu (nếu dùng có dây) hoặc ghép nối không dây. Lập trình các kịch bản và kiểm tra từng thiết bị hoạt động độc lập. Cấu hình remote access để điều khiển từ xa qua internet.

Bước 6: Kiểm thử và tối ưu

Chạy thử toàn bộ hệ thống trong ít nhất 48 giờ. Kiểm tra phản hồi của thiết bị khi có sự cố mất điện, mất mạng. Tinh chỉnh thời gian delay, độ nhạy cảm biến. Hướng dẫn người dùng thao tác cơ bản.

Lợi ích vượt trội khi thiết kế hệ thống điện thông minh đúng cách

• Tiết kiệm năng lượng đến 30%: Hệ thống tự động tắt thiết bị khi không có người sử dụng. Điều chỉnh đèn và điều hòa theo nhiệt độ thực tế.
• Tăng tính an ninh: Cảm biến cửa kết nối camera, gửi cảnh báo qua smartphone khi phát hiện xâm nhập bất thường.
• Tiện nghi vượt trội: Một chạm kích hoạt toàn bộ kịch bản, điều khiển bằng giọng nói qua Google Assistant hoặc Alexa.
• Gia tăng giá trị bất động sản: Nhà thông minh được trang bị hệ thống điện thông minh có giá trị cao hơn từ 15-20% so với nhà thường.

Hạn chế và thách thức cần biết khi thiết kế hệ thống điện thông minh

Mặc dù có nhiều lợi ích, hệ thống điện thông minh cũng tồn tại một số hạn chế. Chi phí đầu tư ban đầu cao hơn hệ thống truyền thống từ 2-3 lần tùy quy mô. Phụ thuộc vào kết nối internet: nếu mất mạng, một số chức năng điều khiển từ xa sẽ bị vô hiệu hóa. Vấn đề tương thích giữa các thiết bị cùng hệ sinh thái cũng là rào cản, nhất là khi trộn lẫn nhiều thương hiệu khác nhau.

Ngoài ra, bảo mật thông tin là mối quan tâm hàng đầu. Các thiết bị IoT có thể bị tấn công nếu không được cập nhật firmware định kỳ. Người dùng cần thay đổi mật khẩu mặc định và sử dụng mạng riêng ảo (VLAN) để tách biệt thiết bị thông minh với các thiết bị thông thường.

So sánh hệ thống điện thông minh và hệ thống điện truyền thống



Tiêu chí	Hệ thống điện truyền thống	Hệ thống điện thông minh
Điều khiển	Công tắc cơ, từng thiết bị riêng lẻ	Bảng điều khiển trung tâm, smartphone, giọng nói
Tự động hóa	Không có hoặc rất hạn chế	Lập trình kịch bản đa dạng theo thời gian, điều kiện
Tiết kiệm năng lượng	Phụ thuộc vào thói quen người dùng	Tự động tối ưu, giảm hao phí
Chi phí đầu tư	Thấp	Cao hơn 2-3 lần
Độ phức tạp thi công	Đơn giản, thợ điện cơ bản làm được	Cần kỹ thuật viên chuyên nghiệp
Khả năng mở rộng	Phải đục tường, kéo thêm dây	Dễ dàng thêm thiết bị qua mạng không dây

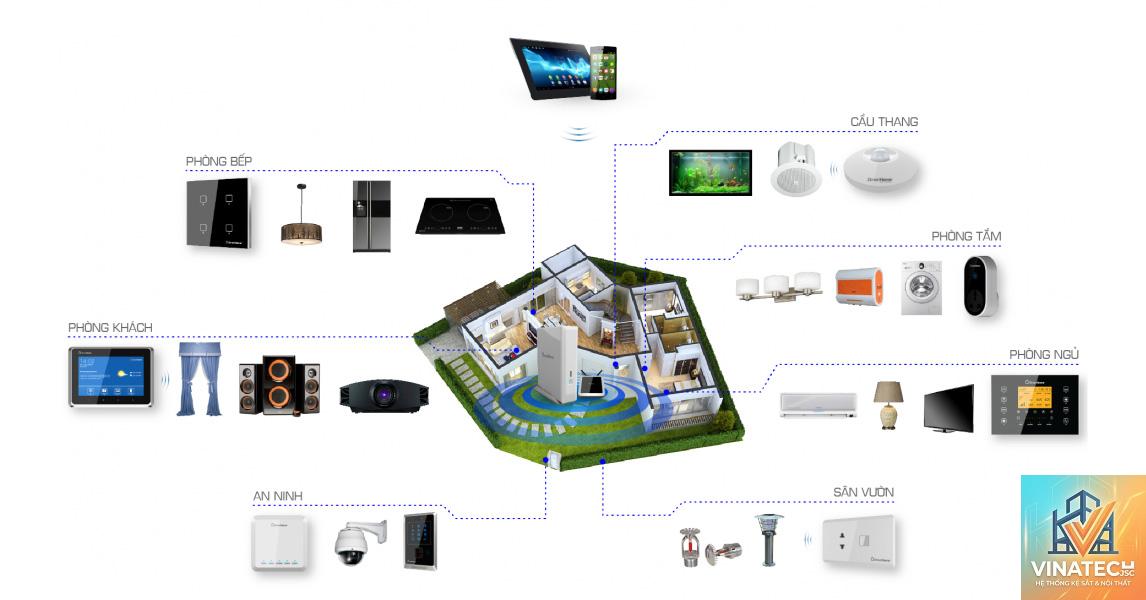

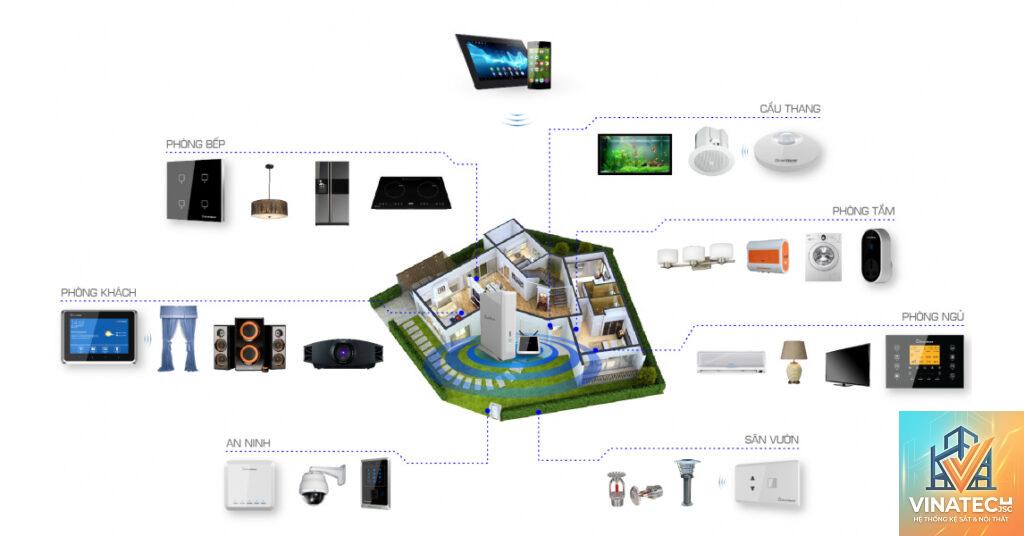

Ứng dụng thực tế của thiết kế hệ thống điện thông minh trong từng không gian

Phòng khách

Khu vực sinh hoạt chung thường được trang bị nhiều kịch bản nhất. Hệ thống chiếu sáng thông minh với đèn LED đổi màu theo mood. Rèm tự động điều chỉnh theo ánh sáng ngoài trời. Hệ thống giải trí đa phương tiện kết nối đồng bộ.

Phòng ngủ

Kịch bản “buổi sáng”: mở rèm từ từ, bật đèn ấm 10% công suất, tăng nhiệt độ điều hòa. Kịch bản “đi ngủ”: tắt toàn bộ đèn, khóa cửa tự động, bật đèn ngủ công suất thấp. Cảm biến nhiệt độ giúp duy trì nhiệt độ lý tưởng suốt đêm.

Nhà bếp

Cảm biến khói và khí gas tự động ngắt nguồn gas và bật quạt hút khi phát hiện rò rỉ. Đèn dưới tủ bếp tự động bật khi phát hiện chuyển động. Ổ cắm thông minh cho phép hẹn giờ tắt các thiết bị như nồi cơm điện, ấm siêu tốc.

Sân vườn và ngoại thất

Đèn sân vườn tự động bật khi trời tối và tắt lúc bình minh. Hệ thống tưới cây tự động dựa trên độ ẩm đất và dự báo thời tiết. Camera an ninh ngoài trời gửi cảnh báo khi phát hiện chuyển động bất thường.

Những sai lầm thường gặp khi thiết kế hệ thống điện thông minh và cách tránh

1. Không tính đến khả năng mở rộng: Nhiều người chỉ mua thiết bị cần thiết trước mắt, sau đó muốn thêm thiết bị mới thì không tương thích. Giải pháp: chọn hệ sinh thái mở như Home Assistant hoặc Zigbee.
2. Đặt gateway ở vị trí không phù hợp: Đặt trong tủ điện kín hoặc góc nhà khiến sóng yếu. Giải pháp: đặt gateway ở vị trí trung tâm, cao ráo, thoáng.
3. Bỏ qua chất lượng mạng Wi-Fi: Mạng yếu gây lag, mất kết nối. Giải pháp: dùng hệ thống mesh Wi-Fi, tối thiểu 2 access point cho nhà trên 100m2.
4. Không dự phòng khi mất điện: Khi mất điện, toàn bộ hệ thống ngừng hoạt động. Giải pháp: trang bị UPS cho gateway và router, thiết kế mạch bypass cho một số đèn chính.
5. Chọn thiết bị giá rẻ không rõ nguồn gốc: Dễ hỏng, mất kết nối, tiềm ẩn nguy cơ cháy nổ. Giải pháp: ưu tiên thương hiệu uy tín như Philips Hue, Lumi, Eve, Aqara.

Lưu ý quan trọng khi lập kế hoạch thiết kế hệ thống điện thông minh

Trước khi thi công, cần kiểm tra kỹ quy chuẩn điện dân dụng hiện hành (TCVN 9206:2012). Hệ thống điện thông minh phải tuân thủ các tiêu chuẩn an toàn về cách điện, chống quá tải. Nên thiết kế riêng tủ điện cho hệ thống thông minh, tách biệt với tủ điện tổng để dễ bảo trì.

Dữ liệu cảm biến và lịch sử hoạt động nên được lưu trữ cục bộ thay vì lưu trên cloud duy nhất. Sử dụng giao thức mã hóa TLS/SSL cho các kết nối từ xa. Đặt mật khẩu mạnh cho tài khoản quản trị và bật xác thực hai yếu tố.

Câu hỏi thường gặp về thiết kế hệ thống điện thông minh

Chi phí thiết kế hệ thống điện thông minh cho nhà 100m2 là bao nhiêu?

Chi phí dao động từ 30-80 triệu đồng tùy vào số lượng thiết bị và giao thức sử dụng. Hệ thống không dây cơ bản khoảng 30-50 triệu, hệ thống có dây cao cấp có thể lên đến 80-120 triệu.

Có thể tự thiết kế và lắp đặt hệ thống điện thông minh không?

Được, với điều kiện bạn có kiến thức về điện và mạng máy tính. Tuy nhiên, nếu công trình có nhiều kịch bản phức tạp hoặc quy mô lớn, nên nhờ đơn vị chuyên nghiệp để đảm bảo độ ổn định và an toàn.

Hệ thống điện thông minh có hoạt động khi mất internet không?

Hầu hết các chức năng cơ bản (bật/tắt đèn, rèm trong nhà) vẫn hoạt động qua mạng nội bộ LAN. Chức năng điều khiển từ xa qua internet sẽ tạm ngừng. Một số hệ thống có thể lưu trữ kịch bản cục bộ để hoạt động độc lập.

Làm thế nào để chọn giao thức phù hợp?

Nếu bạn muốn độ ổn định cao, ít bảo trì, không ngại chi phí lớn: chọn KNX có dây. Nếu muốn linh hoạt, dễ mở rộng, chi phí thấp: chọn Zigbee hoặc Z-Wave. Nếu

Có. Theo khảo sát của Viện Năng lượng Mỹ, nhà thông minh tiết kiệm trung bình 20-30% điện năng tiêu thụ. Các thiết bị tự động tắt khi không cần thiết, cảm biến ánh sáng điều chỉnh đèn theo điều kiện tự nhiên. Thời gian hoàn vốn đầu tư thường từ 3-5 năm.

Kết luận

Thiết kế hệ thống điện thông minh là một quá trình đòi hỏi sự chuẩn bị kỹ lưỡng từ khâu khảo sát, chọn thiết bị, lập kịch bản cho đến thi công và kiểm thử. Một hệ thống được thiết kế tốt sẽ mang lại sự tiện nghi, an toàn và tiết kiệm năng lượng vượt trội cho ngôi nhà của bạn. Hy vọng cẩm nang thiết kế hệ thống điện thông minh này đã cung cấp cho bạn những kiến thức hữu ích để bắt đầu dự án của mình. Hãy luôn nhớ rằng: đầu tư đúng ngay từ đầu sẽ giúp bạn tiết kiệm thời gian, chi phí và tránh được những rắc rối về sau.
