Trong lĩnh vực thiết kế và thi công nội thất, bản vẽ 3D đóng vai trò như một cầu nối trực quan giữa ý tưởng của kiến trúc sư và mong muốn của gia chủ. Tuy nhiên, không phải ai cũng có thể dễ dàng nắm bắt hết thông tin ẩn chứa trong những hình ảnh sống động này. Cẩm nang đọc bản vẽ 3D nội thất này sẽ trang bị cho bạn những kiến thức nền tảng và chuyên sâu, giúp bạn tự tin giải mã mọi chi tiết trên bản vẽ, từ đó đưa ra những quyết định chính xác cho không gian sống của mình.
Bản vẽ 3D nội thất (hay còn gọi là phối cảnh 3D) là hình ảnh ba chiều được tạo ra bằng phần mềm máy tính, mô phỏng không gian nội thất một cách chân thực. Khác với bản vẽ 2D chỉ thể hiện chiều dài và chiều rộng, bản vẽ 3D bổ sung thêm chiều sâu, giúp người xem hình dung được bố cục, màu sắc, chất liệu và ánh sáng của căn phòng trước khi thi công.
Vai trò chính của bản vẽ 3D bao gồm:
Trực quan hóa ý tưởng: Biến những bản vẽ kỹ thuật khô khan thành hình ảnh dễ hiểu.
Phát hiện lỗi thiết kế: Giúp nhìn thấy các vấn đề về tỷ lệ, bố trí nội thất trước khi bắt tay vào thi công.
Tiết kiệm chi phí: Tránh phải sửa chữa, thay đổi trong quá trình thi công thực tế.
Công cụ thương thảo: Là cơ sở để gia chủ và nhà thiết kế thống nhất ý tưởng.
Phân loại bản vẽ 3D nội thất phổ biến

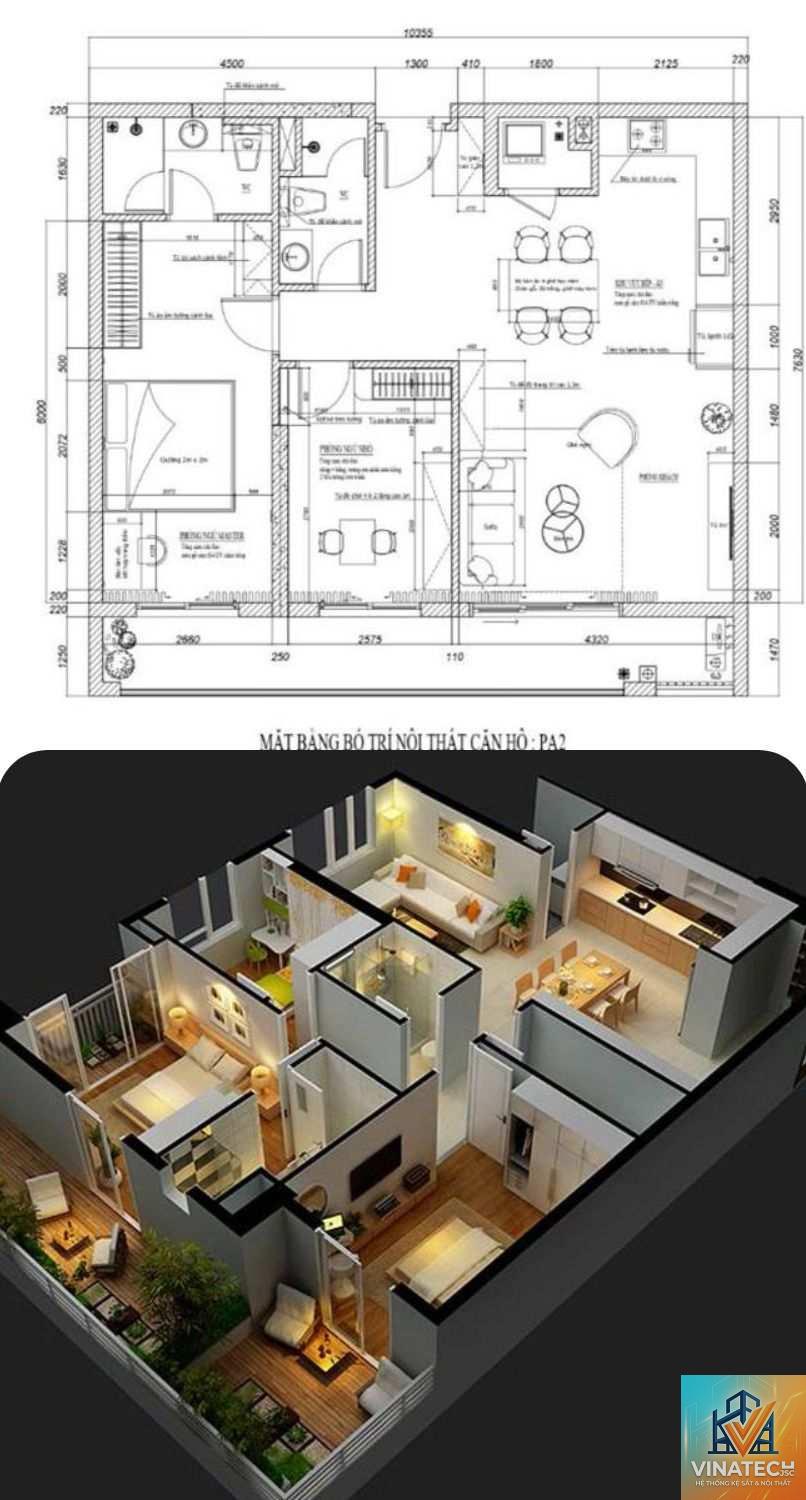

Trong cẩm nang đọc bản vẽ 3D nội thất, việc phân biệt các loại bản vẽ là bước đầu tiên. Bản vẽ này cho thấy tổng quan bố trí đồ đạc, màu sắc tường, trần, sàn và sự tương tác giữa các yếu tố. Khi đọc, hãy chú ý đến đường tầm mắt và điểm tụ để hiểu được tỷ lệ thực tế của căn phòng.
Phối cảnh cục bộ (Detail Perspective)
Tập trung vào một khu vực hoặc một món đồ nội thất cụ thể, ví dụ như góc tủ bếp, bàn ăn, hoặc giường ngủ. Loại bản vẽ này giúp bạn đánh giá chi tiết về kiểu dáng, chất liệu và cách bố trí của từng món đồ.
Mặt cắt 3D (3D Section)
Là hình ảnh cắt ngang hoặc cắt dọc của một cấu trúc, cho thấy các lớp vật liệu bên trong. Ví dụ, mặt cắt của một bức tường sẽ cho thấy lớp gạch, lớp vữa, lớp sơn. Đây là loại bản vẽ kỹ thuật cao, thường dùng trong thi công.

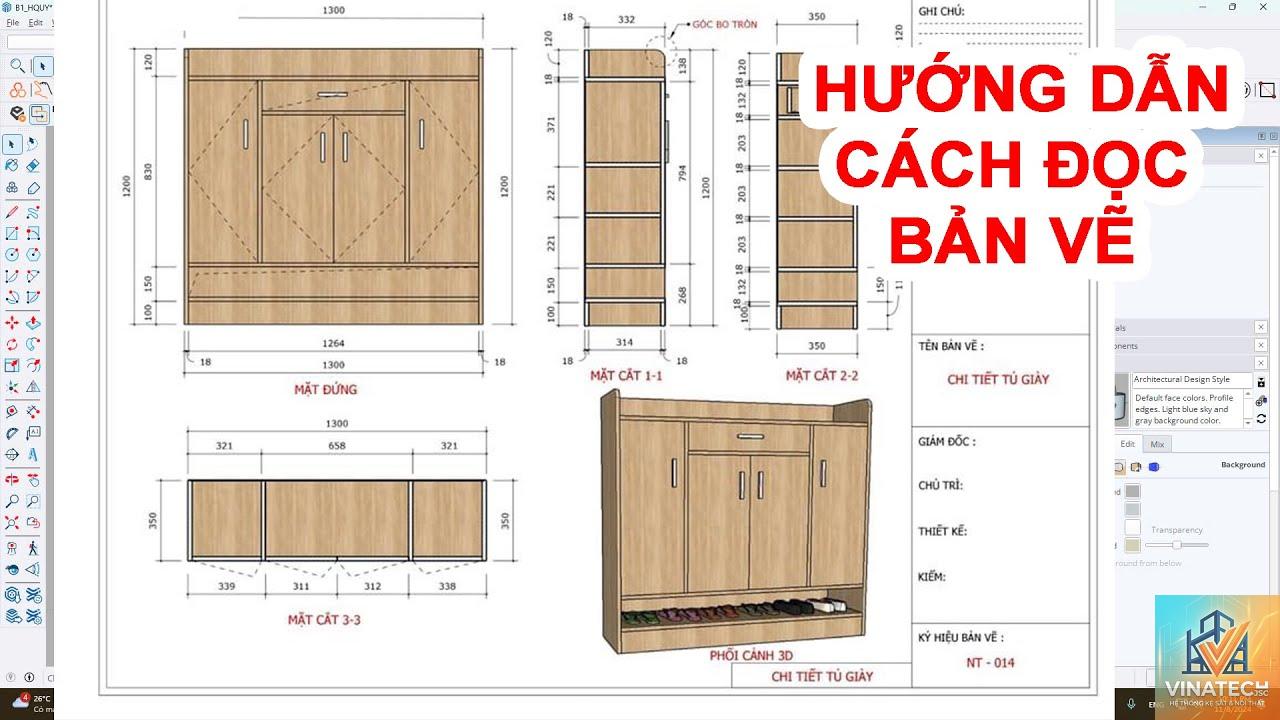

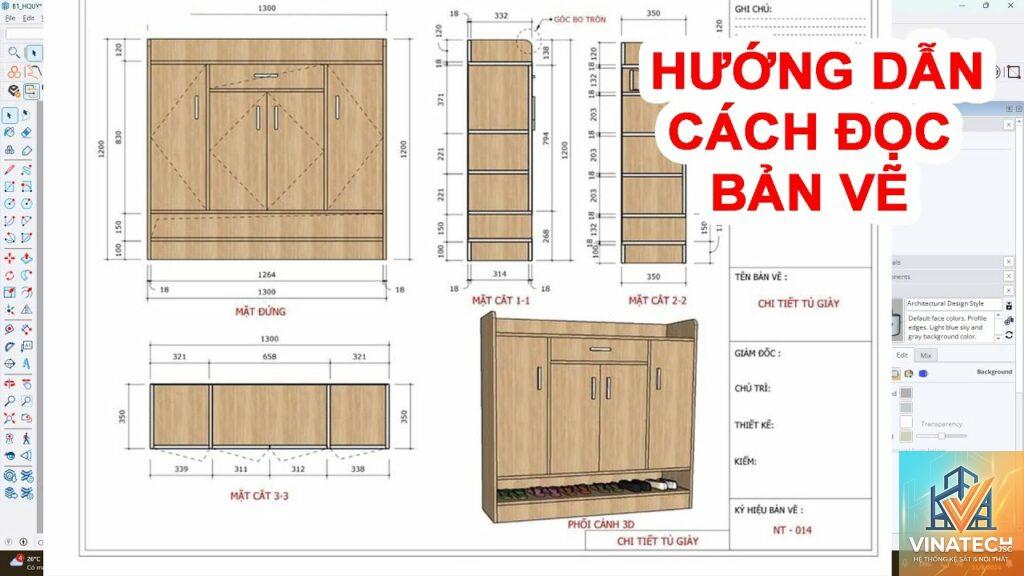

Hướng dẫn chi tiết cách đọc bản vẽ 3D nội thất
Phần này là trọng tâm của cẩm nang đọc bản vẽ 3D nội thất, cung cấp các bước cụ thể để bạn phân tích một bản vẽ một cách bài bản.
Bước 1: Xác định góc nhìn và điểm tụ
Mỗi bản vẽ 3D đều được dựng từ một góc nhìn nhất định. Góc nhìn thường được đặt ở vị trí mắt người (cao khoảng 1,5m – 1,7m) để tạo cảm giác chân thực. Điểm tụ là nơi các đường thẳng song song hội tụ, quyết định chiều sâu của hình ảnh. Nếu bạn thấy các đường thẳng không song song, đó là dấu hiệu của phối cảnh 3 điểm tụ, thường dùng để tạo hiệu ứng cao lớn.
Bước 2: Đọc tỷ lệ và kích thước
Bản vẽ 3D thường đi kèm với tỷ lệ (ví dụ 1:20, 1:50) hoặc kích thước cụ thể. Tuy nhiên, trong hình ảnh render, tỷ lệ có thể bị bóp méo do góc nhìn. Để ước lượng chính xác, hãy dựa vào các vật thể quen thuộc như cửa ra vào (cao khoảng 2,1m), bàn ăn (cao 0,75m) hoặc giường (dài 2m). Nếu bản vẽ có kèm kích thước ghi chú, hãy đọc kỹ các con số này.
Bước 3: Phân tích bố cục và không gian
Nhìn vào tổng thể để đánh giá sự cân đối giữa các món đồ nội thất. Một phòng khách lý tưởng cần có lối đi tối thiểu 0,9m. Sofa và bàn trà nên cách nhau 0,4m – 0,5m. Nếu bản vẽ cho thấy khoảng cách quá hẹp hoặc quá rộng, đó có thể là dấu hiệu của thiết kế chưa hợp lý.
Bước 4: Đánh giá màu sắc và chất liệu
Màu sắc trong bản vẽ 3D có thể khác biệt so với thực tế do ánh sáng render. Hãy yêu cầu nhà thiết kế cung cấp mã màu (ví dụ: RAL, NCS) hoặc mẫu vật liệu thực tế. Chất liệu như gỗ, đá, vải thường được mô phỏng bằng texture. Kiểm tra độ chân thực của texture: gỗ có vân tự nhiên không? Đá có độ bóng phù hợp không?
Bước 5: Xem xét ánh sáng và bóng đổ
Ánh sáng là yếu tố quyết định sự sống động của bản vẽ. Có hai loại ánh sáng chính: ánh sáng tự nhiên (từ cửa sổ) và ánh sáng nhân tạo (đèn). Bóng đổ phải mềm mại và có hướng nhất quán. Nếu bóng đổ quá cứng hoặc không khớp với vị trí đèn, bản vẽ có thể bị lỗi kỹ thuật.
Bảng so sánh: Bản vẽ 3D nội thất và bản vẽ 2D
Tiêu chí
Bản vẽ 3D nội thất
Bản vẽ 2D
Tính trực quan
Cao, dễ hình dung không gian thực tế
Thấp, yêu cầu kiến thức chuyên môn để đọc
Chi tiết kỹ thuật
Thể hiện hình thức, màu sắc, chất liệu
Thể hiện kích thước, tỷ lệ chính xác, kết cấu
Thời gian thực hiện
Lâu hơn (vài ngày đến vài tuần)
Nhanh hơn (vài giờ đến vài ngày)
Chi phí
Cao hơn
Thấp hơn
Ứng dụng chính
Trình bày ý tưởng, marketing, thương thảo
Thi công, sản xuất, dự toán
Lợi ích và hạn chế của bản vẽ 3D nội thất
Lợi ích
Tiết kiệm thời gian và chi phí: Phát hiện lỗi thiết kế sớm, tránh phải đập phá, sửa chữa khi thi công.
Tăng tính tương tác: Gia chủ có thể yêu cầu thay đổi màu sắc, chất liệu ngay trên bản vẽ.
Hỗ trợ quyết định: Giúp lựa chọn nội thất phù hợp với không gian và phong cách.
Công cụ marketing mạnh mẽ: Dùng để giới thiệu dự án, thu hút khách hàng.
Hạn chế
Không phản ánh hoàn toàn thực tế: Màu sắc, chất liệu có thể khác biệt dưới ánh sáng thật.
Chi phí cao: Đặc biệt với các bản vẽ chất lượng cao, render chân thực.
Dễ gây hiểu lầm: Nếu không có kích thước chính xác, người xem có thể đánh giá sai tỷ lệ.
Phụ thuộc vào kỹ năng người dựng: Một bản vẽ kém chất lượng có thể làm sai lệch ý tưởng.
Các lỗi thường gặp khi đọc bản vẽ 3D nội thất và cách khắc phục
Thực tế, bản vẽ chỉ là mô phỏng. Ánh sáng render thường được cài đặt lý tưởng, khác xa với ánh sáng tự nhiên. Cách khắc phục: Luôn yêu cầu xem mẫu vật liệu thực tế và tham khảo các dự án đã thi công của đơn vị thiết kế.
Lỗi 2: Bỏ qua kích thước ghi chú
Chỉ nhìn vào hình ảnh mà không đọc kích thước có thể dẫn đến việc mua nội thất quá khổ hoặc quá nhỏ. Cách khắc phục: Đối chiếu kích thước trên bản vẽ 3D với bản vẽ kỹ thuật 2D. Nếu không có bản vẽ 2D, hãy yêu cầu nhà thiết kế cung cấp.
Lỗi 3: Không kiểm tra tỷ lệ đồ nội thất
Một chiếc sofa trong bản vẽ trông có vẻ vừa vặn, nhưng thực tế có thể quá lớn so với diện tích phòng. Cách khắc phục: Sử dụng các vật thể tham chiếu như cửa, người để ước lượng tỷ lệ. Nếu có thể, hãy yêu cầu nhà thiết kế chèn hình người vào bản vẽ để dễ hình dung.
Lỗi 4: Hiểu sai về chất liệu
Texture trong bản vẽ 3D có thể được chỉnh sửa để trông đẹp hơn thực tế. Cách khắc phục: Yêu cầu mẫu vật liệu thật (ví dụ: mảnh vải, miếng gỗ, mẫu đá) để so sánh.
Những lưu ý quan trọng khi làm việc với bản vẽ 3D nội thất

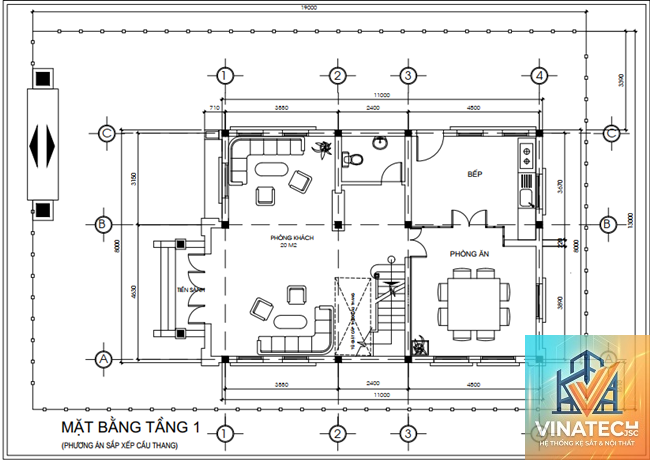

Yêu cầu bản vẽ kỹ thuật đi kèm: Bản vẽ 3D chỉ mang tính tham khảo về mặt thẩm mỹ. Để thi công, bạn cần có bản vẽ 2D với kích thước chính xác.
Kiểm tra góc nhìn: Một số nhà thiết kế cố tình chọn góc nhìn đẹp để che đi khuyết điểm. Hãy yêu cầu xem bản vẽ từ nhiều góc độ khác nhau.
Thương lượng số lần chỉnh sửa: Trước khi ký hợp đồng, hãy thống nhất rõ số lần chỉnh sửa bản vẽ 3D miễn phí để tránh phát sinh chi phí.
Chú ý đến phong cách thiết kế: Bản vẽ 3D phải thể hiện rõ phong cách (hiện đại, cổ điển, tối giản, công nghiệp) thông qua đường nét, màu sắc và chất liệu.
Đánh giá độ chân thực của render: Các yếu tố như bóng đổ, phản xạ, độ sâu trường ảnh (depth of field) càng chân thực thì bản vẽ càng có giá trị tham khảo cao.
Ứng dụng thực tế của bản vẽ 3D nội thất trong các dự án
Bản vẽ 3D nội thất không chỉ dùng để trình bày ý tưởng mà còn có nhiều ứng dụng thực tế:
Thiết kế nhà ở: Giúp gia chủ hình dung không gian sống trước khi xây dựng hoặc cải tạo.
Thiết kế văn phòng: Tối ưu hóa bố trí bàn ghế, khu vực làm việc, phòng họp.
Thiết kế cửa hàng, showroom: Tạo trải nghiệm mua sắm trực quan, thu hút khách hàng.
Thiết kế khách sạn, nhà hàng: Đảm bảo tính thẩm mỹ và công năng cho từng không gian.
Nội thất tàu thuyền: Tối ưu hóa không gian nhỏ hẹp, đảm bảo an toàn và tiện nghi.
Câu hỏi thường gặp (FAQ) về đọc bản vẽ 3D nội thất
Làm thế nào để phân biệt bản vẽ 3D chất lượng cao và thấp?
Bản vẽ 3D chất lượng cao có ánh sáng tự nhiên, bóng đổ mềm mại, texture chân thực và tỷ lệ chính xác. Bản vẽ chất lượng thấp thường có ánh sáng gắt, bóng đổ cứng, texture mờ và tỷ lệ không đồng nhất.
Có cần kiến thức chuyên môn để đọc bản vẽ 3D nội thất không?
Không cần kiến thức chuyên môn sâu, nhưng bạn nên hiểu các khái niệm cơ bản như tỷ lệ, góc nhìn, chất liệu và ánh sáng. Cẩm nang đọc bản vẽ 3D nội thất này cung cấp đủ kiến thức nền tảng để bạn tự tin đọc bản vẽ.
Bản vẽ 3D có thay thế được bản vẽ 2D không?
Không. Bản vẽ 3D và 2D bổ sung cho nhau. Bản vẽ 3D giúp hình dung không gian, còn bản vẽ 2D cung cấp kích thước và thông số kỹ thuật chính xác để thi công.
Chi phí thuê dựng bản vẽ 3D nội thất là bao nhiêu?
Chi phí phụ thuộc vào độ phức tạp, diện tích và yêu cầu chất lượng. Trung bình, một bản vẽ 3D cho căn hộ 50-70m2 có giá từ 3-10 triệu đồng. Các dự án lớn hơn có thể lên đến 20-50 triệu đồng.
Làm sao để yêu cầu nhà thiết kế chỉnh sửa bản vẽ 3D hiệu quả?
Hãy ghi chú cụ thể những điểm cần sửa, ví dụ: “Đổi màu sofa từ xanh sang be”, “Tăng kích thước bàn ăn thêm 20cm”, “Thay chất liệu rèm từ vải linen sang vải gấm”. Tránh yêu cầu chung chung như “Làm cho đẹp hơn”.
Cẩm nang đọc bản vẽ 3D nội thất đã cung cấp cho bạn một lộ trình toàn diện từ khái niệm cơ bản đến kỹ thuật phân tích chuyên sâu. Việc nắm vững cách đọc bản vẽ 3D không chỉ giúp bạn hiểu rõ ý tưởng thiết kế mà còn đảm bảo quyền lợi khi thương thảo với nhà thiết kế và nhà thầu. Hãy luôn nhớ rằng, bản vẽ 3D là công cụ hỗ trợ, nhưng quyết định cuối cùng vẫn dựa trên sự hiểu biết và nhu cầu thực tế của bạn. Đầu tư thời gian để đọc hiểu bản vẽ chính là đầu tư cho một không gian sống hoàn hảo và tiết kiệm chi phí về lâu dài.
