Giới thiệu tổng quan về bulkhead trong kỹ thuật
Bulkhead là một thuật ngữ kỹ thuật xuất hiện phổ biến trong nhiều lĩnh vực từ hàng hải, hàng không cho đến xây dựng và cơ khí. Khái niệm bulkhead thường được dịch là vách ngăn hoặc vách chịu lực, nhưng bản chất và chức năng của nó vượt xa một bức tường ngăn thông thường. Trong môi trường kỹ thuật, bulkhead là một kết cấu phân vùng mang tính chiến lược, đóng vai trò sống còn trong việc đảm bảo an toàn, chịu tải và kiểm soát dòng chảy hoặc áp suất.
Sự hiểu biết chính xác về bulkhead là gì không chỉ dành cho các kỹ sư, nhà thiết kế mà còn cần thiết cho bất kỳ ai làm việc trong các ngành công nghiệp nặng, giao thông vận tải hoặc quản lý dự án. Một bulkhead được thiết kế đúng tiêu chuẩn có thể ngăn chặn thảm họa chìm tàu, bảo vệ cấu trúc máy bay khỏi sự cố giảm áp, hoặc gia cố vững chắc các công trình ngầm. Bài viết này sẽ giải thích chi tiết khái niệm, phân loại và mọi khía cạnh liên quan đến bulkhead.
Định nghĩa chi tiết: Bulkhead là gì?
Bulkhead, theo nghĩa gốc, là một vách ngăn thẳng đứng trong kết cấu tàu thủy hoặc máy bay, có tác dụng phân chia không gian bên trong thành các khoang riêng biệt. Tuy nhiên, trong thực tế kỹ thuật, định nghĩa này được mở rộng và chuyên môn hóa theo từng lĩnh vực cụ thể.
Bulkhead trong ngành hàng hải
Trong đóng tàu, bulkhead là vách ngăn kín nước hoặc vách ngăn kết cấu chạy theo chiều ngang hoặc dọc thân tàu. Đây là một trong những yếu tố an toàn quan trọng nhất. Các tàu biển hiện đại phải tuân thủ quy định SOLAS (Safety of Life at Sea) về việc bố trí các bulkhead kín nước. Mỗi khoang được ngăn cách bởi các vách này phải đảm bảo tính kín để nếu một khoang bị thủng, nước không thể tràn sang khoang khác, giúp tàu duy trì độ nổi.
Bulkhead trong ngành hàng không

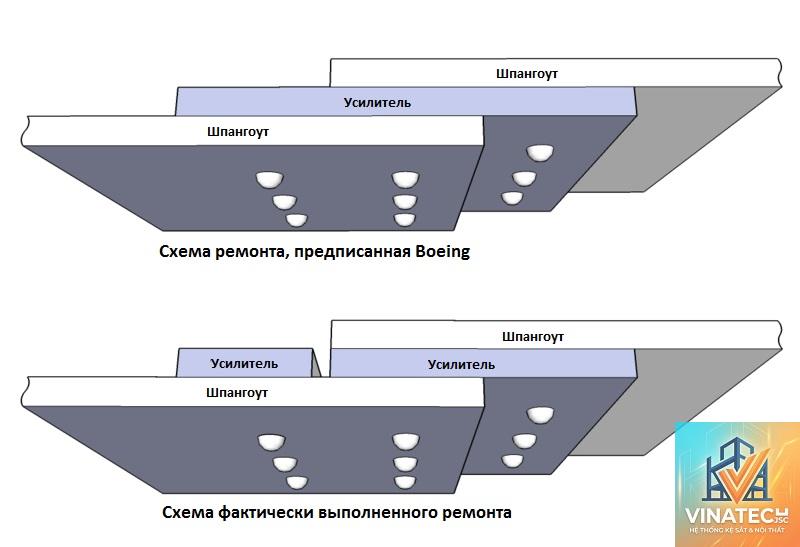

Trong kỹ thuật hàng không vũ trụ, bulkhead là tấm vách ngăn gia cố bên trong thân máy bay (fuselage) hoặc cánh. Chúng đóng vai trò khung xương chịu lực. Bulkhead cuối (rear pressure bulkhead) là một bộ phận cực kỳ quan trọng, chịu trách nhiệm giữ áp suất bên trong cabin khi máy bay bay ở độ cao lớn. Bất kỳ lỗi nào trên bulkhead này đều có thể dẫn đến sự cố giảm áp thảm khốc.
Ngoài ra, bulkhead còn được gọi là vách ngăn lửa (firewall) trong động cơ máy bay. Vách này ngăn lửa từ động cơ xâm nhập vào khoang hành khách trong trường hợp hỏa hoạn.
Bulkhead trong ngành xây dựng và dân dụng
Trong xây dựng, đặc biệt là các công trình ngầm như hầm mỏ, đường hầm, tàu điện ngầm, bulkhead là vách ngăn bê tông cốt thép có khả năng chịu áp lực đất và nước cực lớn. Nó được sử dụng để phân chia các giai đoạn thi công hoặc cách ly các khu vực nguy hiểm. Trong các tòa nhà, thuật ngữ này đôi khi được dùng để chỉ các bức tường chịu lực chính hoặc các hộp kỹ thuật chạy dọc tòa nhà.
Bulkhead trong kỹ thuật điện và cơ khí

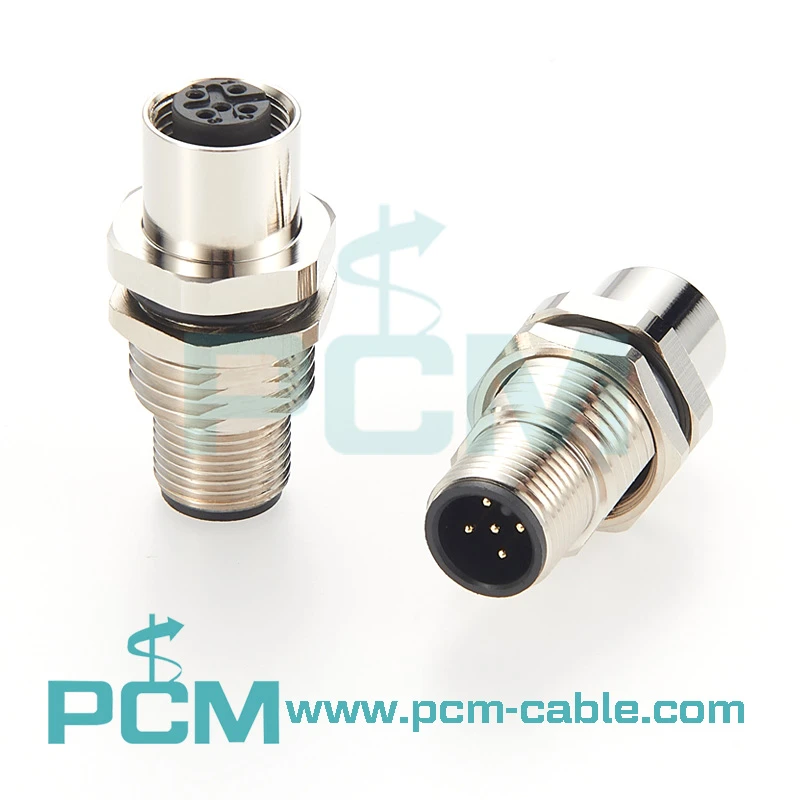

Một nghĩa khác của bulkhead, ít được biết đến hơn nhưng rất quan trọng trong công nghiệp, là đầu nối xuyên vách (bulkhead connector). Đây là loại đầu nối được thiết kế để lắp đặt xuyên qua bề mặt của một bo mạch, hộp thiết bị hoặc vách ngăn. Nó cho phép dây điện hoặc cáp tín hiệu đi xuyên qua mà vẫn duy trì độ kín khít và chống nhiễu.
Phân loại bulkhead theo chức năng và vật liệu
Để hiểu rõ hơn bulkhead là gì trong thực tế sản xuất và thiết kế, cần phân loại chúng theo các tiêu chí khác nhau.
Phân loại theo chức năng chính
- Bulkhead kín nước (Watertight bulkhead): Loại này phổ biến nhất trong tàu thủy. Yêu cầu kỹ thuật cực kỳ khắt khe, phải chịu được cột áp thủy tĩnh tối đa mà không bị rò rỉ qua các mối hàn hoặc khe cửa. Các cửa trên bulkhead kín nước cũng phải được thiết kế đặc biệt.
- Bulkhead kín dầu hoặc kín gas (Oil-tight / Gas-tight): Được sử dụng trong các tàu chở dầu, hóa chất hoặc các nhà máy. Yêu cầu vật liệu đặc biệt và quy trình kiểm tra nghiêm ngặt.
- Bulkhead ngăn cháy (Fire bulkhead / Firewall): Quan trọng trong máy bay, tàu hỏa và tàu thủy. Chúng phải có khả năng chịu nhiệt độ cao trong một khoảng thời gian nhất định, thường được làm từ vật liệu composite chịu lửa hoặc thép cách nhiệt.
- Bulkhead kết cấu (Structural bulkhead): Chức năng chính là chịu tải trọng từ boong tàu, sàn máy bay hoặc từ bên ngoài như áp lực nước, gió. Chúng tạo nên bộ khung vững chắc cho toàn bộ kết cấu.

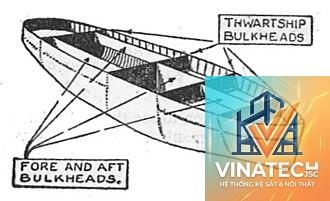

- Bulkhead ngang (Transverse bulkhead): Chạy vuông góc với tim tàu. Đây là loại phổ biến nhất, giúp chống lại sự xoắn và uốn của thân tàu.
- Bulkhead dọc (Longitudinal bulkhead): Chạy dọc theo thân tàu. Tăng cường độ cứng dọc và đóng vai trò quan trọng trong việc kiểm soát nghiêng tàu khi bị thủng.
- Bulkhead chính và phụ (Primary vs Secondary): Bulkhead chính là các vách ngăn liên tục, có độ dày lớn đảm bảo tính toàn vẹn của kết cấu. Bulkhead phụ là các vách ngăn cục bộ, thường không kín nước, dùng để chia nhỏ không gian.
Phân loại theo vật liệu chế tạo
| Vật liệu | Đặc điểm nổi bật | Ứng dụng chính |
|---|---|---|
| Thép tấm / Thép cường độ cao | Độ bền kéo cao, khả năng hàn tốt, chịu lực tốt. Chịu ăn mòn kém nếu không được bảo vệ. | Tàu thủy, tàu chiến, máy bay đời cũ, kết cấu công trình. |
| Hợp kim nhôm (Aluminium) | Nhẹ, chống ăn mòn tốt trong không khí. Chi phí cao hơn thép. | Máy bay (fuselage), tàu cao tốc, thuyền nhỏ. |
| Composite sợi carbon (CFRP) | Cực kỳ nhẹ và bền, chống ăn mòn tuyệt đối. Giá thành rất cao và khó sửa chữa. | Máy bay thế hệ mới (Boeing 787, Airbus A350), tàu chiến tàng hình. |
| Bê tông cốt thép | Chịu lực nén tốt, chi phí thấp, thi công tại chỗ. | Hầm, đê chắn sóng, tường chắn đất trong xây dựng dân dụng. |
| Gỗ / Ván ép hàng hải | Nhẹ, dễ gia công. Chịu lực kém và dễ mục. | Thuyền gỗ truyền thống, xuồng cao tốc, tàu cá nhỏ. |
Phân loại theo vị trí và kết cấu
Vai trò sống còn và lợi ích của Bulkhead
Sự tồn tại của bulkhead không chỉ đơn thuần là để chia phòng. Nó mang những lợi ích kỹ thuật mang tính sống còn.
Đảm bảo tính toàn vẹn của kết cấu: Bulkhead tạo nên khung xương chịu lực, kết nối các bộ phận khác của kết cấu mẹ (tàu, máy bay) thành một khối vững chắc. Không có bulkhead, thân tàu sẽ biến dạng dưới tác động của sóng biển và trọng tải.
Ngăn ngừa thảm họa chìm tàu: Đây là lợi ích quan trọng và mang tính lịch sử nhất. Sau thảm họa Titanic, các tiêu chuẩn về bulkhead kín nước đã được nâng lên mức cao nhất. Một con tàu được thiết kế với đủ số lượng bulkhead kín nước đúng cách có thể nổi ngay cả khi một hoặc nhiều khoang bị ngập hoàn toàn.
Kiểm soát hỏa hoạn và nhiệt độ: Firewall (một dạng bulkhead đặc biệt) có thể phân chia một đám cháy ở động cơ hoặc nhà bếp khỏi khu vực an toàn, cho phi hành đoàn và hành khách thêm thời gian quý báu để xử lý. Trong các tòa nhà, bulkhead giúp các hệ thống HVAC hoạt động hiệu quả hơn bằng cách phân vùng nhiệt.
Cách ly và an toàn trong công nghiệp: Trong các hầm mỏ và nhà máy hóa chất, bulkhead cho phép cách ly hoàn toàn một khu vực rò rỉ khí độc hoặc có nguy cơ sập lở, bảo vệ phần còn lại của công trình và con người.
Những yếu tố kỹ thuật cốt lõi khi thiết kế Bulkhead
Kỹ sư thiết kế phải xem xét rất nhiều yếu tố để đảm bảo bulkhead là gì trong dự án của họ đạt tiêu chuẩn quốc tế.
Tính toán tải trọng và áp lực
Một bulkhead trên tàu thủy phải được tính toán dựa trên áp lực thủy tĩnh tối đa mà nó có thể gặp phải. Công thức tính áp lực lên bulkhead dựa trên chiều cao cột chất lỏng từ đáy lên đến đỉnh vách. Với máy bay, tải trọng chính là chênh lệch áp suất giữa bên trong và bên ngoài fuselage, cộng với lực va đập trong quá trình hạ cánh hoặc nhiễu loạn không khí.
Độ kín khít và công nghệ hàn
Đối với bulkhead kín nước hoặc kín gas, công nghệ hàn và kiểm tra mối hàn là yếu tố then chốt. Mỗi mét hàn trên bulkhead đều phải trải qua kiểm tra siêu âm (UT) hoặc chụp X-quang (RT) để phát hiện rỗ khí, nứt. Các gioăng cao su cửa bulkhead phải được thay thế định kỳ và kiểm tra áp suất thường xuyên.
Lựa chọn vật liệu chống ăn mòn
Trong môi trường biển, bulkhead thép dễ bị han gỉ. Kỹ sư phải lựa chọn giữa thép thường + sơn chống rỉ, thép không gỉ hoặc các tấm composite. Bảo vệ catốt (anode hy sinh) cũng thường được gắn lên các bulkhead trong két dằn tàu thủy để bảo vệ phần dưới nước.
Bulkhead và vách ngăn thông thường: Sự khác biệt then chốt
| Tiêu chí | Bulkhead (Vách ngăn chịu lực/kỹ thuật) | Vách ngăn thông thường (Partition Wall) |
|---|---|---|
| Mục đích chính | Kết cấu, chịu tải, an toàn (kín nước, chịu lửa). | Phân chia không gian, thẩm mỹ, cách âm nhẹ. |
| Khả năng chịu lực | Cao. Là một phần của kết cấu chính. Chịu tải từ boong, sàn, áp lực nước. | Thấp. Thường không chịu tải kết cấu. Chỉ chịu trọng lượng bản thân. |
| Tính kín khít | Bắt buộc phải kín (nước, khí, lửa) theo tiêu chuẩn kỹ thuật. | Không yêu cầu hoặc yêu cầu thấp, có thể có khe hở. |
| Vật liệu | Thép tấm dày, composite kết cấu, bê tông cốt thép. | Thạch cao, gỗ nhẹ, kính cường lực, nhôm định hình. |
| Chi phí và thi công | Cao, yêu cầu thợ hàn/kỹ thuật chuyên sâu, kiểm định khắt khe. | Thấp hơn, thi công nhanh hơn, ít yêu cầu kiểm định kết cấu. |
| Bảo trì | Phải kiểm tra định kỳ (siêu âm đo chiều dày, kiểm tra độ kín). | Ít hoặc không cần bảo trì kết cấu (chỉ bảo trì thẩm mỹ). |
Những sai lầm thường gặp khi tìm hiểu và áp dụng Bulkhead
Ngay cả những kỹ sư có kinh nghiệm đôi khi cũng mắc phải những sai lầm trong việc đánh giá và thiết kế bulkhead.
Nhầm lẫn giữa tường chịu lực và bulkhead kín nước: Một bức tường bê tông dày trong nhà chỉ được gọi là tường chịu lực. Nó không có chức năng kín nước, kín khí như một bulkhead hàng hải. Bulkhead yêu cầu tính liên tục của kết cấu, các mối nối kín và cam kết chịu áp lực.
Đánh giá thấp tác động của ăn mòn: Nhiều vụ tai nạn hàng hải đến từ việc các bulkhead kín nước bị rỉ sét đến độ dày nguy hiểm mà không được phát hiện. Các két dằn tàu (ballast tanks) là nơi có mức độ ăn mòn cao nhất. Sai lầm là không có kế hoạch kiểm tra và thay thế anode bảo vệ thường xuyên.
Chỉ tập trung vào kết cấu chính mà quên chi tiết phụ trợ: Một bulkhead có thể chịu lực rất tốt, nhưng hỏng ở con dấu (packing gland) nơi đường ống đi xuyên qua. Rò rỉ qua các lỗ xuyên bulkhead là nguyên nhân hàng đầu gây ngập từ từ trên tàu. Việc lắp đặt các đầu nối và gioăng xuyên vách không đúng cách là một sai lầm phổ biến.
Có thể đặt thuế bao hay câu hỏi về thiết kế bulkhead trong công trình ngầm: Trong xây dựng hầm, việc thiếu sự phối hợp giữa giai đoạn đào và giai đoạn đổ bê tông bulkhead có thể dẫn đến sập vách. Cần tính toán đúng áp lực đất và áp lực nước ngầm, đặc biệt là tính linh hoạt của đất đá.
Câu hỏi thường gặp về Bulkhead
Bulkhead có nhất thiết phải kín nước tuyệt đối không?
Không phải tất cả. Trong ngành hàng hải, bulkhead kín nước là bắt buộc ở những vị trí
