Bluetooth Mesh là một giao thức truyền thông mạng dạng lưới dành riêng cho các thiết bị Bluetooth Low Energy (BLE). Ra mắt chính thức vào tháng 7 năm 2017 bởi Bluetooth Special Interest Group (SIG), công nghệ này cho phép hàng nghìn thiết bị kết nối với nhau theo cấu trúc many-to-many, mở rộng phạm vi phủ sóng vượt xa giới hạn của kết nối Bluetooth điểm-điểm truyền thống. Không giống như Bluetooth Classic chỉ hỗ trợ kết nối từ một master đến vài slave, Bluetooth Mesh hoạt động như một mạng lưới nơi mỗi thiết bị (node) có thể chuyển tiếp dữ liệu cho các node khác, tạo ra một hệ thống phân tán, linh hoạt và cực kỳ mạnh mẽ cho các ứng dụng Internet of Things (IoT) như chiếu sáng thông minh, tự động hóa tòa nhà, cảm biến môi trường và điều khiển công nghiệp.
Bản chất và cơ chế hoạt động của Bluetooth Mesh
Bluetooth Mesh không phải là một bản nâng cấp đơn thuần của Bluetooth Low Energy, mà là một lớp giao thức được xây dựng trên nền tảng của BLE. Nó định nghĩa một kiến trúc mạng hoàn toàn mới dựa trên các khái niệm “managed flooding” (tràn ngập có quản lý) và “publish/subscribe” (xuất bản/đăng ký).
Managed Flooding – trái tim của mạng lưới Bluetooth Mesh

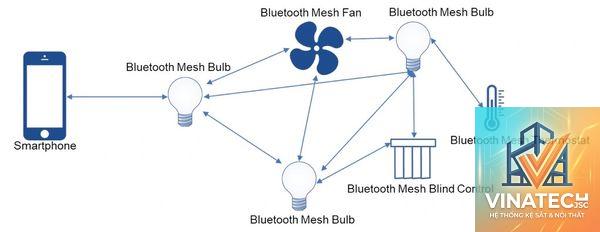

Trong mạng Bluetooth Mesh, khi một node muốn gửi một thông điệp, nó sẽ phát (broadcast) thông điệp đó ra tất cả các hướng. Các node lân cận nhận được thông điệp sẽ kiểm tra xem thông điệp có dành cho mình hay không. Nếu không, chúng sẽ chuyển tiếp thông điệp đó đến các node khác. Quá trình này lặp lại cho đến khi thông điệp đến được đích hoặc hết thời gian sống (TTL).
Cơ chế “managed flooding” bao gồm các kỹ thuật để tránh lặp vòng vô hạn và giảm tắc nghẽn mạng:
- Chống lặp (Duplicate Detection): Mỗi node lưu trữ cache các thông điệp đã xử lý. Nếu nhận được một thông điệp trùng, nó sẽ bỏ qua ngay lập tức.
- Heartbeat và Time-To-Live: Mỗi thông điệp có một giá trị TTL giảm dần sau mỗi lần chuyển tiếp. Khi TTL về 0, thông điệp không được chuyển tiếp nữa.
- Network và Application Keys: Tất cả dữ liệu được mã hóa và xác thực ở hai lớp – lớp mạng và lớp ứng dụng, đảm bảo chỉ các node có thẩm quyền mới đọc được nội dung.
- Node: Một thiết bị tham gia mạng lưới. Có các loại node chuyên biệt như Relay, Friend, Low Power Node (LPN) và Proxy.
- Element: Một thực thể có thể điều khiển độc lập bên trong một node. Ví dụ: một bóng đèn thông minh có thể có hai element – một cho đèn chính và một cho đèn ngủ.
- Model: Định nghĩa các hành vi và trạng thái của element. Có các model chuẩn như Generic OnOff, Light Lightness, Scene Server, v.v.
- Provisioning: Quá trình thêm một thiết bị mới vào mạng. Thiết bị phải được một Provisioner (thiết bị quản trị) xác thực và gán địa chỉ unicast, khóa mạng (Network Key) và khóa ứng dụng (App Key).
- Băng tần: Cả hai đều hoạt động ở 2.4 GHz, nhưng Zigbee sử dụng kênh hẹp hơn (5 MHz) so với Bluetooth (20 MHz cho BLE). Zigbee thoải mái hơn khi va chạm với Wi-Fi.
- Tiêu thụ năng lượng: Tương đương nhau ở mức rất thấp (cả hai đều hỗ trợ thiết bị pin). Zigbee có lợi thế nhẹ với các thiết bị sleep sâu.
- Tốc độ truyền: Bluetooth Mesh có tốc độ cao hơn (1-2 Mbps so với 250 kbps của Zigbee), phù hợp để truyền tải các gói tin lớn hơn hoặc cập nhật firmware.
- Khả năng tương tác: Bluetooth Mesh được chuẩn hóa bởi Bluetooth SIG, cho phép thiết bị từ nhiều hãng khác nhau làm việc cùng nhau nếu tuân thủ đúng profile. Zigbee cũng có chứng nhận nhưng thường gặp vấn đề tương thích giữa các nhà sản xuất.
- Hệ sinh thái: Zigbee phổ biến trong smart home (như với Hue hub), Bluetooth Mesh đang dần thâm nhập nhờ sự phổ cập của BLE trên điện thoại.
- Kiến trúc mạng: Thread sử dụng giao thức IPv6 với 6LoWPAN, cho phép kết nối trực tiếp với Internet. Bluetooth Mesh là mạng khép kín, cần Proxy hoặc Gateway để ra Internet.
- Khả năng mở rộng: Thread hỗ trợ tối đa khoảng 250 thiết bị trong một mạng. Bluetooth Mesh có thể lên đến 32767 node nhờ cơ chế quản lý địa chỉ 16-bit.
- Độ phức tạp: Thread phức tạp hơn về cấu hình và yêu cầu Border Router. Bluetooth Mesh đơn giản hơn khi triển khai các mạng nội bộ.
- Bảo mật: Cả hai đều có mã hóa và xác thực mạnh. Bluetooth Mesh có lớp bảo mật kép (network key + application key).
- Mục đích sử dụng: Wi-Fi Mesh dành cho kết nối Internet băng thông rộng (laptop, TV). Bluetooth Mesh dành cho điều khiển và cảm biến với dữ liệu nhỏ.
- Tiêu thụ năng lượng: Wi-Fi tiêu thụ rất nhiều năng lượng, không phù hợp cho thiết bị pin. Bluetooth Mesh có thể cho thiết bị chạy hàng năm bằng pin nút.
- Giá thành: Module Bluetooth Mesh (như nRF52 series) rẻ hơn đáng kể so với module Wi-Fi.
- Chọn chipset phù hợp: Các dòng nRF52 của Nordic Semiconductor, EFR32 của Silicon Labs, và CYW20719 của Infineon đều hỗ trợ Bluetooth Mesh tốt. Xem xét kích thước RAM và Flash cần thiết cho stack mesh.
- Sử dụng profile chuẩn: Bluetooth SIG đã định nghĩa nhiều model phổ biến (Generic OnOff, Light LC, Sensor, Time). Sử dụng các model này giúp giảm công sức phát triển và đảm bảo tương thích.
- Quản lý Subnet: Trong các mạng lớn (trên 1000 node), nên chia thành nhiều subnet, mỗi subnet có network key riêng, kết nối qua Bridge. Điều này giảm lưu lượng flooding và tăng bảo mật.
- Xem xét yếu tố môi trường: Kim loại, bê tông cốt thép, nước có thể suy giảm tín hiệu. Đảm bảo khoảng cách tối đa giữa hai node Relay không vượt quá 50m trong nhà và 150m ngoài trời.
Mô hình Publish/Subscribe và các khái niệm cốt lõi
Bluetooth Mesh sử dụng mô hình xuất bản/đăng ký dựa trên các “địa chỉ nhóm” (group addresses) thay vì địa chỉ unicast cố định. Mỗi node có thể là một “Publisher” (người xuất bản) gửi dữ liệu đến một địa chỉ nhóm, và các “Subscriber” (người đăng ký) chỉ nhận dữ liệu từ các nhóm mà chúng đã đăng ký. Điều này giúp đơn giản hóa việc điều khiển hàng loạt thiết bị – ví dụ: một công tắc (publisher) gửi lệnh “bật” đến nhóm “đèn phòng khách”, tất cả đèn trong nhóm đó đều nhận và thực thi.
Các yếu tố cấu thành quan trọng trong mạng Bluetooth Mesh:

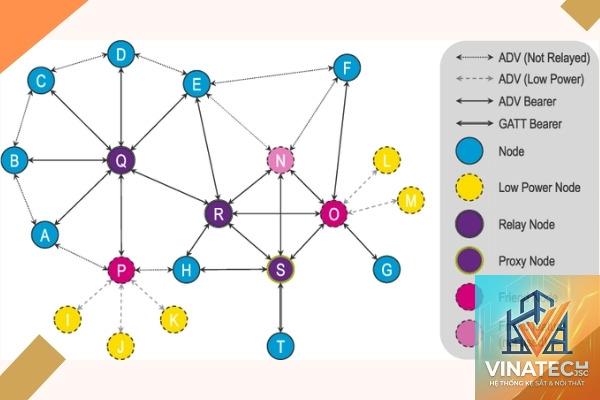

Phân loại các node trong Bluetooth Mesh
| Loại node | Chức năng chính | Vai trò trong mạng |
|---|---|---|
| Relay Node | Chuyển tiếp thông điệp giữa các node khác trong mạng | Mở rộng phạm vi phủ sóng – cần thiết cho mạng lớn |
| Friend Node | Hỗ trợ các Low Power Node bằng cách lưu trữ tạm thông điệp và gửi lại khi LPN thức dậy | Giảm tiêu thụ năng lượng cho thiết bị pin |
| Low Power Node | Thiết bị chạy pin, chỉ thức dậy định kỳ để nhận thông điệp từ Friend Node | Tiết kiệm năng lượng tối đa |
| Proxy Node | Cung cấp kết nối cho các thiết bị không hỗ trợ Bluetooth Mesh (ví dụ: điện thoại thông qua BLE GATT) | Cầu nối giữa mạng Mesh và thiết bị thông thường |
So sánh Bluetooth Mesh với các giao thức IoT khác
Để hiểu rõ lợi thế và hạn chế, cần đặt Bluetooth Mesh trong bối cảnh cạnh tranh với các công nghệ mạng lưới khác như Zigbee, Thread và Wi-Fi Mesh.
Bluetooth Mesh vs Zigbee
Bluetooth Mesh vs Thread (dựa trên IPv6)
Bluetooth Mesh vs Wi-Fi Mesh
Lợi ích vượt trội của công nghệ Bluetooth Mesh
Mở rộng phạm vi không giới hạn
Trong mạng điểm-điểm, phạm vi tối đa của BLE là khoảng 100 mét (lý thuyết). Với Bluetooth Mesh, mỗi node relay có thể mở rộng thêm 100 mét. Một mạng với 100 node relay có thể phủ sóng hàng kilomet vuông, hoàn toàn phù hợp cho tòa nhà thương mại hoặc khu công nghiệp rộng lớn.
Độ tin cậy cao nhờ dự phòng đường truyền
Vì mỗi thông điệp được truyền theo nhiều đường (flooding), nếu một node bị hỏng, thông điệp vẫn đến được đích qua các node lân cận. Điều này tạo ra tính dự phòng cao hơn so với mạng hình sao (star) nơi trung tâm hỏng thì cả mạng tê liệt.
Khả năng mở rộng linh hoạt
Có thể thêm hàng trăm thiết bị mới mà không cần cấu hình lại mạng. Quá trình provisioning được thực hiện nhanh chóng qua ứng dụng di động hoặc công cụ chuyên dụng. Mạng không có điểm nghẽn trung tâm vì dữ liệu được xử lý phân tán.
Tiết kiệm năng lượng tối ưu
Với cơ chế Friend-LPN, các thiết bị chạy pin có thể ngủ hầu hết thời gian, chỉ thức dậy vài lần mỗi giây để kiểm tra tin nhắn từ Friend Node. Kết quả, một cảm biến nhiệt độ có thể hoạt động 2-3 năm trên một viên pin CR2032.
Bảo mật nhiều lớp
Bluetooth Mesh yêu cầu mã hóa và xác thực ở cả tầng mạng và tầng ứng dụng. Ngoài ra, mỗi thiết bị phải vượt qua quy trình provisioning bao gồm bốn bước: Beaconing, Invitation, OOB Authentication và Provisioning Data. Điều này ngăn chặn các cuộc tấn công như man-in-the-middle hay replay attack.
Hạn chế và thách thức khi triển khai Bluetooth Mesh
Độ trễ mạng cao hơn so với truyền thông điểm-điểm
Vì thông điệp phải đi qua nhiều bước nhảy, thời gian từ lúc gửi đến lúc nhận có thể lên đến vài trăm mili giây. Với các ứng dụng cần phản hồi tức thời như điều khiển robot, Bluetooth Mesh không phải là lựa chọn tối ưu.
Băng thông thấp
Bluetooth Mesh được tối ưu cho các gói tin nhỏ (thường dưới 29 byte payload). Phù hợp với lệnh bật/tắt, giá trị cảm biến, nhưng không thể truyền luồng âm thanh hay video.
Nhiễu băng tần 2.4 GHz
Hoạt động cùng băng tần với Wi-Fi, Zigbee và các thiết bị khác. Ở môi trường dày đặc sóng, hiện tượng mất gói tin có thể tăng lên đáng kể. Giải pháp là sử dụng các kênh Bluetooth Mesh thông minh (chọn kênh ít nhiễu) và thiết kế mạng với mật độ node hợp lý.
Phức tạp trong provisioning quy mô lớn
Khi có hàng nghìn thiết bị, việc cấp phát khóa và địa chỉ thủ công cho từng node rất mất thời gian. Các nhà sản xuất đang phát triển các giải pháp provisioning tự động qua NFC hoặc QR code, nhưng vẫn còn nhiều thách thức về chuẩn hóa.

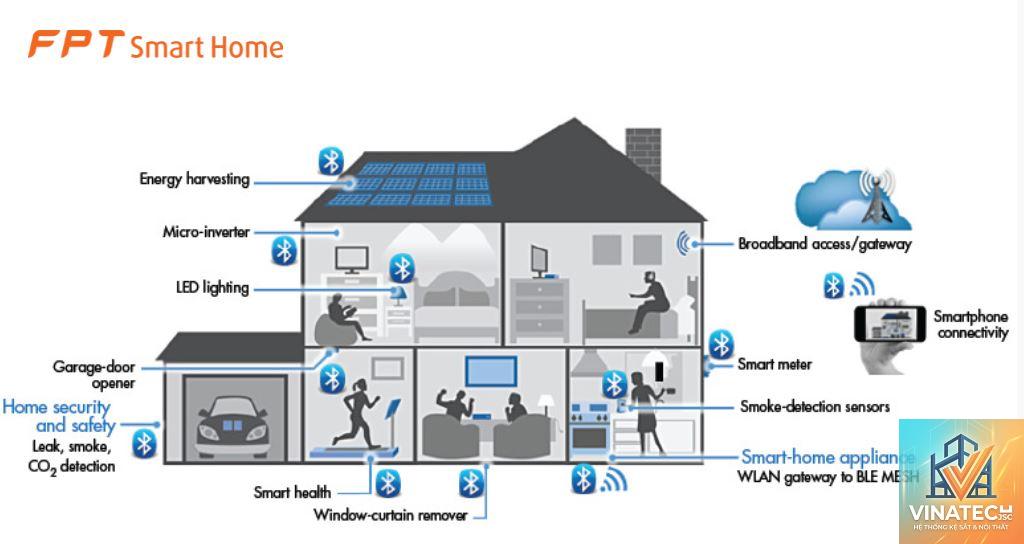

Ứng dụng thực tế của Bluetooth Mesh
Chiếu sáng thông minh thương mại
Đây là ứng dụng tiên phong và thành công nhất. Các tòa nhà văn phòng, nhà máy, trung tâm thương mại lắp đặt hàng trăm bộ đèn LED có tích hợp module Bluetooth Mesh. Nhân viên bảo trì có thể điều khiển từng đèn, nhóm đèn hoặc toàn bộ hệ thống từ máy tính bảng. Cảm biến ánh sáng và chuyển động gắn trên đèn giúp tối ưu năng lượng – tự động giảm độ sáng khi không có người. Các hãng như Signify (Philips Hue) và OSRAM đã phát hành các dòng sản phẩm chiếu sáng Mesh.
Quản lý năng lượng trong tòa nhà
Cảm biến nhiệt độ, độ ẩm, CO2 giao tiếp qua Bluetooth Mesh với bộ điều khiển HVAC. Hệ thống có thể tối ưu hóa nhiệt độ từng khu vực dựa trên số lượng người thực tế. Các công tắc thông minh gắn tường gửi lệnh bật/tắt đèn và rèm cửa, giảm 30-40% hóa đơn tiền điện so với hệ thống truyền thống.
Tự động hóa công nghiệp và giám sát máy móc
Trong nhà máy, các cảm biến rung động, nhiệt độ motor và áp suất đường ống được kết nối qua Bluetooth Mesh. Dữ liệu được thu thập và gửi đến hệ thống giám sát trung tâm. Lợi thế là không cần kéo dây, dễ dàng thêm cảm biến mới và chi phí thấp hơn so với các giao thức công nghiệp như Profibus hay CAN bus.
Bệnh viện và cơ sở y tế
Bluetooth Mesh được dùng để theo dõi vị trí thiết bị như máy bơm truyền dịch, xe lăn. Các cảm biến gắn trên giường bệnh gửi tín hiệu báo động khi bệnh nhân rời khỏi giường. Công nghệ này giúp giảm thời gian tìm kiếm thiết bị và tăng an toàn cho người bệnh.
Khách sạn và khu nghỉ dưỡng
Hệ thống đèn, rèm, khóa cửa, điều hòa trong phòng khách sạn đều kết nối Bluetooth Mesh. Khách hàng có thể sử dụng ứng dụng điện thoại để điều chỉnh nhiệt độ trước khi vào phòng. Nhân viên lễ tân cũng có thể quản lý tập trung trạng thái phòng và tiết kiệm năng lượng khi phòng trống.
Sai lầm thường gặp khi triển khai Bluetooth Mesh và cách tránh
Thiết kế mạng quá tải hoặc không có đủ Relay node
Nhiều người dùng chỉ đặt một vài node Relay, dẫn đến các node xa không kết nối được. Giải pháp: luôn ước tính mật độ node tối thiểu 1 Relay trên mỗi 100 m² trong nhà, và 1 Relay trên mỗi 200 m² ngoài trời. Sử dụng công cụ mô phỏng mạng như SmartBond Mesh Studio để kiểm tra trước khi lắp đặt.
Sử dụng quá nhiều Friend-LPN cặp không chính xác
Mỗi Friend Node chỉ có thể phục vụ tối đa 6 LPN. Gán quá nhiều LPN cho một Friend sẽ gây mất gói tin. Cách khắc phục: bố trí Friend Node gần các LPN nhất, đảm bảo tỷ lệ Friend:LPN không vượt quá 1:4 để có độ tin cậy cao.
Bỏ qua cập nhật firmware và key quản lý
Bluetooth Mesh cho phép cập nhật firmware qua mạng (DFU over Mesh). Tuy nhiên, việc không cập nhật thường xuyên khiến thiết bị dễ bị khai thác lỗ hổng bảo mật. Luôn duy trì một Provisioner chuyên dụng để quản lý network key và app key, đồng thời thay đổi key sau mỗi lần cập nhật.
Không kiểm tra tương thích giữa các thương hiệu
Dù Bluetooth Mesh đã được chuẩn hóa, một số nhà sản xuất có thể triển khai các tính năng không đầy đủ hoặc mở rộng riêng. Trước khi mua thiết bị, kiểm tra chứng nhận Bluetooth Mesh của Bluetooth SIG và thử nghiệm kết nối giữa các thiết bị khác hãng trong môi trường thực tế.
Lưu ý quan trọng khi bắt đầu với Bluetooth Mesh
Câu hỏi thường gặp về Bluetooth Mesh
Bluetooth Mesh có sử dụng được với điện thoại không?
Có, thông qua Proxy Node. Điện thoại kết nối với Proxy Node qua BLE GATT, và Proxy Node chuyển đổi giao tiếp giữa GATT và Mesh. Hầu hết các ứng dụng smart home đều hỗ trợ giao thức này.
Bluetooth Mesh có tiêu tốn nhiều pin không?
Tùy vào loại node. Relay Node luôn bật để chuyển tiếp tin, tiêu thụ khoảng 5-15 mA. Nhưng Low Power Node chỉ tiêu thụ vài microampre khi ngủ, có thể dùng pin tới 2-3 năm.
Bao nhiêu thiết bị có thể kết nối trong một mạng Bluetooth Mesh?
Số lượng thiết bị tối đa lý thuyết là 32.767 node (do địa chỉ unicast 16-bit). Tuy nhiên, trong thực tế, con số này bị giới hạn bởi băng thông và bộ nhớ. Một mạng đèn thương mại thường hoạt động tốt với 500-1000 node.
Bluetooth Mesh có an toàn không?
Rất an toàn. Tất cả các gói tin đều được mã hóa AES-CCM 128-bit ở cả lớp mạng và lớp ứng dụng. Quy trình provisioning bao gồm các phương thức xác thực ngoài băng tần (OOB) như QR, NFC hoặc PIN.
Có thể kết hợp Bluetooth Mesh với Wi-Fi không?
Có thể thông qua Gateway/Bridge. Gateway kết nối với mạng Mesh qua BLE và với Internet qua Wi-Fi hoặc Ethernet. Điều này cho phép điều khiển thiết bị Mesh từ xa qua cloud.
Kết luận
Bluetooth Mesh đang trở thành một trong những công nghệ mạng lưới nổi bật nhất cho các ứng dụng IoT với ưu điểm về chi phí thấp, khả năng mở rộng vượt trội và tính bảo mật cao. Sự đơn giản trong tích hợp với nền tảng BLE sẵn có trên hàng tỷ thiết bị di động khiến nó trở thành lựa chọn hấp dẫn cho các dự án tự động hóa tòa nhà, chiếu sáng thông minh và cảm biến công nghiệp. Dù còn tồn tại những hạn chế về độ trễ và băng thông, nhưng với sự phát triển của chipset thế hệ mới và chuẩn hóa ngày càng hoàn thiện, Bluetooth Mesh hứa hẹn sẽ định hình lại cách chúng ta kết nối và điều khiển thế giới vật lý trong kỷ nguyên Internet of Things.
