Trong các hệ thống thông gió, điều hòa không khí và xử lý không khí công nghiệp, thuật ngữ airflow design (thiết kế luồng không khí) đóng vai trò quyết định đến hiệu suất vận hành, chất lượng không khí trong nhà và chi phí năng lượng. Airflow design không chỉ đơn thuần là bố trí các ống gió hay chọn quạt, mà là một quá trình tính toán khoa học nhằm kiểm soát hướng di chuyển, tốc độ, áp suất và phân bố không khí trong một không gian nhất định. Một thiết kế luồng không khí tối ưu giúp đảm bảo nhiệt độ đồng đều, loại bỏ chất ô nhiễm hiệu quả và tiết kiệm điện năng vận hành.
Airflow design là quá trình lập kế hoạch và tính toán các thông số kỹ thuật của dòng không khí từ điểm hút, qua hệ thống ống dẫn, các thiết bị xử lý (lọc, làm lạnh/sưởi), đến các miệng thổi và miệng hồi. Mục tiêu cuối cùng là tạo ra một môi trường vi khí hậu đáp ứng các tiêu chuẩn về nhiệt độ, độ ẩm, tốc độ gió, độ trong sạch và tiếng ồn cho con người hoặc thiết bị.
Khác với việc chỉ lắp đặt quạt thông gió, airflow design đòi hỏi phải hiểu rõ các nguyên lý động lực học chất lưu (fluid dynamics) như định luật Bernoulli, tổn thất áp suất trên đường ống, hiệu ứng Coanda (dòng khí bám sát bề mặt) và các yếu tố nhiệt động lực học. Một thiết kế tốt phải cân bằng được giữa lưu lượng gió yêu cầu, áp suất tĩnh của quạt và tổn thất ma sát trong hệ thống.
Các yếu tố ảnh hưởng đến chất lượng airflow design
Để đạt được một thiết kế luồng không khí hiệu quả, kỹ sư phải xem xét đồng thời nhiều yếu tố kỹ thuật và môi trường. Phòng sạch trong dược phẩm yêu cầu luồng khí tầng (laminar flow) một chiều để tránh nhiễm chéo. Văn phòng làm việc cần luồng khí hỗn hợp (mixing ventilation) để pha loãng CO2. Nhà xưởng có phát sinh nhiệt hoặc khí độc cần hệ thống hút cục bộ kết hợp thông gió tổng thể. Vị trí cửa sổ, kết cấu trần, tường và các vật cản cũng ảnh hưởng lớn đến đường đi của gió.
Lưu lượng không khí và áp suất
Lưu lượng gió (CFM – cubic feet per minute hoặc m³/h) được tính dựa trên tải nhiệt, số người hoặc yêu cầu thông gió tối thiểu theo tiêu chuẩn ASHRAE 62.1. Áp suất tĩnh (static pressure) là lực cản mà quạt phải thắng để đẩy gió đi qua hệ thống ống. Thiết kế airflow design phải đảm bảo quạt hoạt động tại điểm làm việc (operating point) trên đường đặc tính quạt sao cho hiệu suất cao nhất, tránh hiện tượng surging (dao động áp suất) hoặc quá tải động cơ.
Ống gió tròn có tổn thất áp suất thấp hơn ống vuông/chữ nhật cùng tiết diện do ít ma sát hơn. Tuy nhiên, ống vuông lại phù hợp với không gian hạn chế trên trần giả. Các chi tiết như cút, chạc ba, van điều chỉnh (damper) đều tạo ra tổn thất cục bộ. Trong airflow design, việc tính toán tổn thất đường dài và tổn thất cục bộ là bước bắt buộc để chọn quạt phù hợp.
Tốc độ gió và độ ồn
Tốc độ gió trong ống dẫn thường được giới hạn ở 5-8 m/s cho ống chính và 3-5 m/s cho ống nhánh trong hệ thống thông gió cơ khí. Tốc độ quá cao gây tiếng ồn và rung động, làm giảm chất lượng không gian. Airflow design tối ưu phải dung hòa giữa chi phí đầu tư (ống nhỏ hơn thì rẻ hơn) và tiêu chuẩn độ ồn cho phép (NC curve).
Phân bố miệng thổi và miệng hồi
Vị trí đặt miệng thổi (diffuser, grille) quyết định vùng ảnh hưởng của luồng khí. Nếu miệng thổi đặt quá gần tường, luồng khí sẽ bị bám tường và tạo ra khu vực chết (dead zone). Miệng hồi nên được bố trí xa miệng thổi để tránh short-circuit (gió mới thổi ra đã bị hút ngược lại). Airflow design tiên tiến sử dụng mô phỏng CFD (Computational Fluid Dynamics) để dự đoán phân bố nhiệt độ và vận tốc trong không gian trước khi thi công.
Quy trình thiết kế airflow design chuyên nghiệp
Một quy trình bài bản giúp giảm thiểu sai sót và tối ưu hóa hiệu suất hệ thống. Các bước chính bao gồm:
Thu thập dữ liệu đầu vào: Bản vẽ kiến trúc, tải nhiệt hiện tại và cảm nhiệt, số lượng người, yêu cầu thông gió, tiêu chuẩn áp dụng (TCVN, ASHRAE, ISO).
Tính toán lưu lượng gió yêu cầu: Dựa trên tải nhiệt (sensible heat ratio) hoặc nồng độ CO2 tối đa cho phép.
Thiết lập sơ đồ đường đi: Xác định tuyến ống chính, nhánh, vị trí quạt, thiết bị xử lý không khí (AHU, FCU).
Tính toán tổn thất áp suất: Sử dụng phương pháp ma sát đồng đều (equal friction method) hoặc phương pháp vận tốc giảm dần (velocity reduction method) để chọn kích thước ống.
Lựa chọn quạt và thiết bị: Chọn quạt ly tâm hoặc quạt hướng trục dựa trên lưu lượng và áp suất tĩnh tổng, kiểm tra điểm làm việc trên đồ thị quạt.
Bố trí miệng thổi/hồi: Sử dụng phần mềm (CFD) để mô phỏng và tối ưu vị trí, loại diffuser (swirl, linear slot, jet nozzle).
Kiểm tra và hiệu chỉnh: Sau lắp đặt, tiến hành cân chỉnh (balancing) bằng thiết bị đo lưu lượng và áp suất để đảm bảo lưu lượng tại mỗi miệng đạt thiết kế.
Lợi ích của airflow design đúng chuẩn
Việc đầu tư thời gian và công sức cho một thiết kế luồng không khí bài bản mang lại nhiều lợi ích dài hạn:
Tiết kiệm năng lượng từ 20-40% so với hệ thống lắp đặt tùy tiện, nhờ giảm tổn thất áp suất và chọn quạt hiệu suất cao.
Nâng cao chất lượng không khí trong nhà (IAQ): Loại bỏ hiệu quả bụi mịn, vi khuẩn, VOCs, giảm nguy cơ hội chứng bệnh tòa nhà (Sick Building Syndrome).
Tăng tuổi thọ thiết bị: Quạt ít bị quá tải, động cơ chạy êm, bảo trì kéo dài chu kỳ thay thế.
Đáp ứng tiêu chuẩn xanh: Các chứng chỉ LEED, LOTUS, EDGE yêu cầu hệ thống thông gió được thiết kế và kiểm chứng bằng mô phỏng airflow.
Những sai lầm phổ biến trong airflow design và cách tránh
Dù có nhiều năm kinh nghiệm, nhiều kỹ sư vẫn mắc phải các lỗi sau:
Sai lầm
Hậu quả
Giải pháp
Bỏ qua tổn thất cục bộ tại các cút và chạc ba
Áp suất tĩnh thực tế cao hơn tính toán, quạt không đủ tải
Luôn tính tổn thất từng chi tiết theo bảng tra ASHRAE Duct Fitting Database
Đặt miệng hồi quá gần miệng thổi
Short-circuit, lãng phí năng lượng và không khí sạch
Khoảng cách tối thiểu giữa thổi và hồi gấp 3-4 lần bề rộng dòng khí thổi
Chọn quạt quá thừa công suất
Ồn, rung, tiêu thụ điện cao, giảm tuổi thọ
Dùng phần mềm chọn quạt (Fan Selection Software) với hệ số an toàn 1.1-1.15
Không đồng nhất loại miệng thổi trong cùng một khu vực
Phân bố gió không đều, gây cảm giác khó chịu (draft)
Thống nhất loại diffuser và góc thổi, điều chỉnh hướng gió theo mùa (summer/winter mode)
Không dự phòng bảo trì và van cân chỉnh
Khó điều chỉnh lưu lượng khi thay đổi tải
Lắp damper motorized tại các nhánh chính, thiết kế cửa vệ sinh định kỳ
Ứng dụng cụ thể của airflow design trong thực tế
Thiết kế thông gió phòng sạch

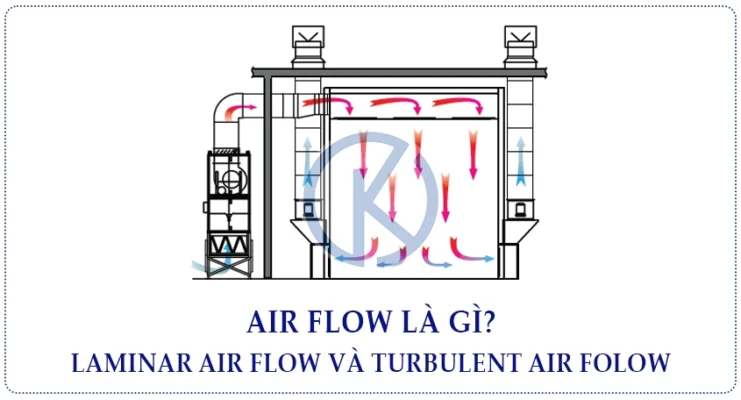

Phòng sạch cấp độ ISO 5 đến ISO 8 yêu cầu airflow design dạng laminar flow (dòng chảy tầng) với tốc độ 0.45 m/s ± 20% tại bề mặt làm việc. Các mô phỏng CFD cho thấy chỉ cần một góc nghiêng nhỏ của bộ lọc HEPA cũng có thể tạo ra xoáy xoáy làm phát tán hạt bụi. Do đó, thiết kế phải đảm bảo luồng khí đi từ trên xuống đều đặn, hút qua sàn hoặc tường thấp.
Hệ thống thông gió tầng hầm để xe
Đối với tầng hầm, tiêu chuẩn yêu cầu tối thiểu 6 lần thay đổi không khí mỗi giờ lúc cao điểm. Tuy nhiên, airflow design cần đặc biệt chú ý đến các góc khuất, khu vực gần cột và ramp dốc. Thường phải kết hợp quạt đẩy và quạt hút để tạo áp suất âm cục bộ, tránh khí CO tích tụ.
Hệ thống thông gió bếp công nghiệp
Bếp có tải nhiệt lớn và nhiều hơi dầu mỡ. Airflow design yêu cầu máy hút mùi (hood) phải bao phủ hoàn toàn bề mặt bếp với vận tốc gió hút từ 0.5-1 m/s. Bù gió tươi phải được thiết kế riêng để tránh tạo áp suất âm quá mức, gây khó mở cửa hoặc hút khí thải từ ngoài vào.
So sánh airflow design truyền thống và sử dụng CFD
Tiêu chí
Phương pháp tính tay/kinh nghiệm
Mô phỏng CFD (Computational Fluid Dynamics)
Độ chính xác
Trung bình, dựa trên công thức gần đúng và hệ số an toàn
Cao, mô hình hóa được dòng rối, truyền nhiệt, phân bố ô nhiễm
Thời gian thực hiện
Nhanh, vài giờ đến vài ngày cho hệ thống lớn
Chậm, từ vài ngày đến vài tuần tùy độ phức tạp
Chi phí đầu tư
Thấp (chỉ cần Excel và bảng tra)
Cao (phần mềm thương mại, nhân lực chuyên môn cao)
Khả năng phát hiện lỗi
Hạn chế, dễ bỏ sót hiệu ứng bám tường, điểm nóng
Trực quan, phát hiện vùng chết, short-circuit ngay trên bản vẽ 3D
Phù hợp với
Nhà ở, văn phòng nhỏ, hệ thống ống đơn giản
Bệnh viện, phòng sạch, trung tâm dữ liệu, nhà máy dược phẩm
Các lưu ý quan trọng khi triển khai airflow design
Để đảm bảo thiết kế đi vào thực tế hiệu quả, cần ghi nhớ:
Luôn tính đến hệ số suy giảm hiệu suất quạt sau 1-2 năm vận hành (do bám bẩn cánh, lọc).
Phối hợp chặt chẽ với kiến trúc sư và kết cấu để đảm bảo không gian chờ ống gió (duct riser) được bố trí ngay từ đầu.
Sử dụng phần mềm khai triển ống gió (duct design software) như Duct Sizer, Revit MEP hoặc AutoCAD MEP để giảm sai sót chuyển đổi kích thước.
Kiểm tra tiêu chuẩn phòng cháy chữa cháy: van chặn lửa (fire damper) phải được bố trí đúng vị trí xuyên tường ngăn cháy, điều này ảnh hưởng đến tổn thất áp suất cục bộ và cần tính vào airflow design.
Dự phòng 15-20% lưu lượng cho tương lai mở rộng, đặc biệt với hệ thống ống chính.
Câu hỏi thường gặp (FAQ) về airflow design
Airflow design khác gì với ventilation design?
Ventilation design (thiết kế thông gió) là khái niệm rộng hơn, bao gồm cả các yếu tố như tỷ lệ không khí tươi, recirculation, lọc bụi, xử lý nhiệt ẩm. Airflow design tập trung vào cơ học chất lưu của dòng khí: vận tốc, hướng gió, tổn thất áp suất và phân bố gió trong không gian. Nói cách khác, airflow design là một phần cốt lõi của ventilation design.
Những phần mềm nào thường dùng cho airflow design?
Phổ biến nhất hiện nay là các phần mềm CFD như Ansys Fluent, OpenFOAM, Autodesk CFD, hoặc các module chuyên dụng trong Revit MEP (họ Autodesk). Đối với tính toán đơn giản hơn, ASHRAE Fundamentals Handbook hoặc các ứng dụng duct sizing miễn phí (DuSize, HVAC Excel tools) vẫn được dùng cho công trình nhỏ.
Tôi có thể tự tính toán airflow design cho nhà ở được không?
Có thể áp dụng các công thức đơn giản hóa cho nhà ở: tính lưu lượng gió dựa trên thể tích phòng nhân với số lần thay đổi không khí (ACH) tiêu chuẩn. Tuy nhiên, nếu nhà có thiết kế thông tầng, mái kính hoặc hệ thống HVAC trung tâm, nên nhờ kỹ sư có chuyên môn để tránh lãng phí và các vấn đề về độ ẩm, nấm mốc.
Làm thế nào để kiểm chứng airflow design sau khi lắp đặt?
Dùng thiết bị đo vận tốc gió (anemometer) kết hợp với hood lưu lượng (flow hood) để đo tại từng miệng thổi. Đồng thời, đo áp suất tĩnh tại đầu đẩy quạt bằng áp kế chênh lệch (manometer). So sánh kết quả với bản vẽ thiết kế, nếu sai lệch trên 10% cần cân chỉnh lại damper hoặc kiểm tra đường ống.
Kết luận
Airflow design không phải là một công việc tùy chọn mà là yêu cầu bắt buộc đối với bất kỳ hệ thống HVAC nào vận hành ổn định và tiết kiệm. Từ việc hiểu bản chất động lực học dòng khí, đến tính toán tổn thất, lựa chọn thiết bị và mô phỏng không gian, mỗi bước đều ảnh hưởng trực tiếp đến chất lượng môi trường trong nhà và chi phí vận hành. Các kỹ sư, nhà thầu và chủ đầu tư nên đầu tư đúng mức cho khâu thiết kế luồng không khí ngay từ giai đoạn ý tưởng, kết hợp với các công cụ hiện đại như CFD và các tiêu chuẩn quốc tế. Điều này không chỉ mang lại sự hài lòng cho người sử dụng mà còn giúp doanh nghiệp đạt được các chứng chỉ xanh và tối ưu hóa năng lượng trong dài hạn.
