Trong quá trình thiết kế kiến trúc, quy hoạch đô thị hay thậm chí phân tích dữ liệu phức tạp, bạn thường nghe đến thuật ngữ adjacency diagram. Vậy adjacency diagram là gì và tại sao nó lại quan trọng đến vậy? Một adjacency diagram (còn gọi là sơ đồ kề cận) là một công cụ trực quan mạnh mẽ dùng để biểu diễn mối quan hệ không gian hoặc chức năng giữa các thực thể khác nhau. Thay vì chỉ liệt kê các bộ phận, nó cho thấy chúng liên kết, kề nhau hay tách biệt ra sao. Công cụ này là nền tảng trong kiến trúc (bubble diagram) và ngày càng được ứng dụng rộng rãi trong thiết kế UX, phân tích mạng lưới và quản lý dự án. Bài viết này sẽ đi sâu vào bản chất, cấu trúc, cách xây dựng và ứng dụng thực tiễn của adjacency diagram, giúp bạn hiểu và vận dụng nó một cách hiệu quả.
Adjacency diagram là gì xét trên bình diện học thuật? Nó là một biểu đồ dạng mạng lưới, trong đó các nút (nodes) đại diện cho các không gian, phòng ban, chức năng hoặc đối tượng, và các đường kết nối (edges) biểu thị sự kề cận hoặc mối quan hệ giữa chúng. Điểm khác biệt cốt lõi so với sơ đồ tổ chức hay sơ đồ luồng là nó tập trung vào khoảng cách và vị trí tương đối.
Các Yếu Tố Cấu Thành Cốt Lõi
Node (Nút): Mỗi hình tròn, vuông hoặc biểu tượng đại diện cho một thực thể (phòng họp, khu vực sản xuất, chức năng website).
Edge (Cạnh): Đường nối giữa các nút, thể hiện mức độ kề cận. Cạnh đậm = quan hệ mạnh, cạnh mờ = quan hệ yếu hoặc không cần kề cận.
Clusters (Cụm): Các nhóm nút được kết nối dày đặc, thể hiện các khu vực chức năng đồng nhất.
Annotation (Chú thích): Ghi chú về bản chất mối quan hệ (ví dụ: “cần ánh sáng tự nhiên”, “tránh ồn ào”).
Phân Biệt Adjacency Diagram Với Các Loại Sơ Đồ Khác
Nhiều người nhầm lẫn adjacency diagram với sơ đồ tư duy hay biểu đồ luồng. Sự khác biệt nằm ở chức năng:
Loại sơ đồ
Mục đích chính
Ví dụ
Adjacency Diagram
Thể hiện sự kề cận không gian & mối quan hệ chức năng
Phòng họp cần kề phòng giám đốc
Sơ đồ tổ chức
Thể hiện hệ thống cấp bậc, báo cáo
Ai báo cáo cho ai
Flowchart
Thể hiện trình tự các bước, luồng công việc
Các bước xử lý đơn hàng
Mindmap
Khai triển ý tưởng từ trung tâm
Brainstorm chủ đề dự án
Phân Loại Adjacency Diagram – Đa Dạng Trong Ứng Dụng
Không phải tất cả adjacency diagram đều giống nhau. Tùy vào lĩnh vực và mục đích, chúng được phân thành các loại chính:

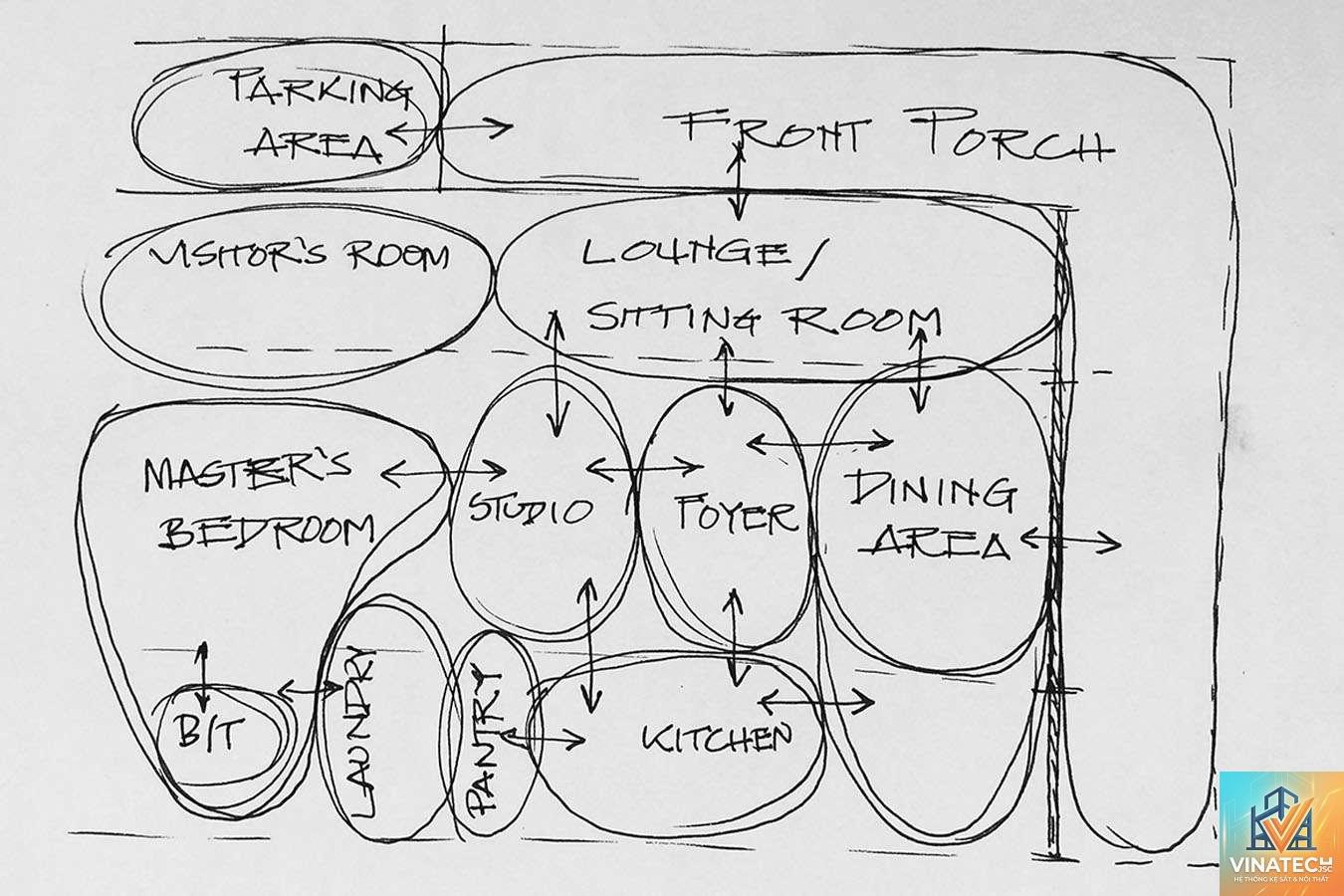

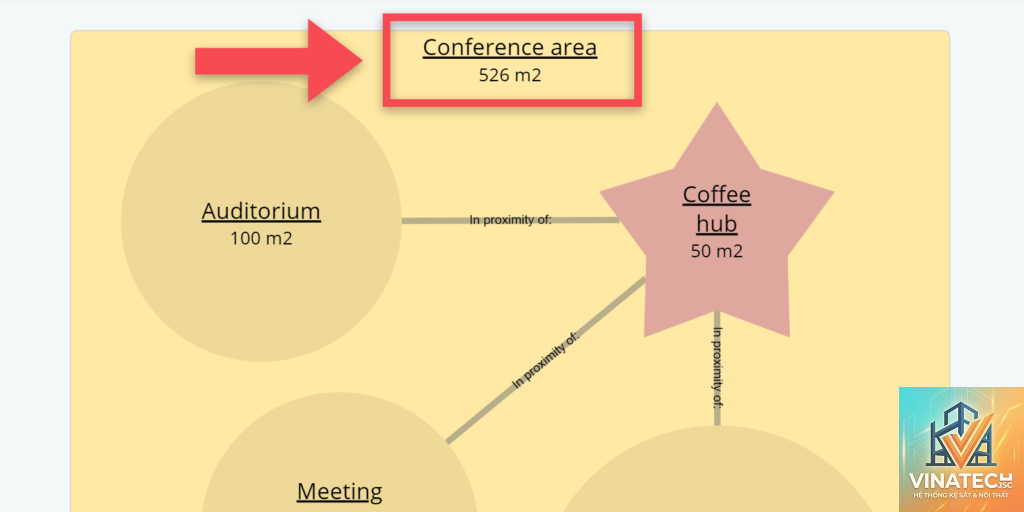

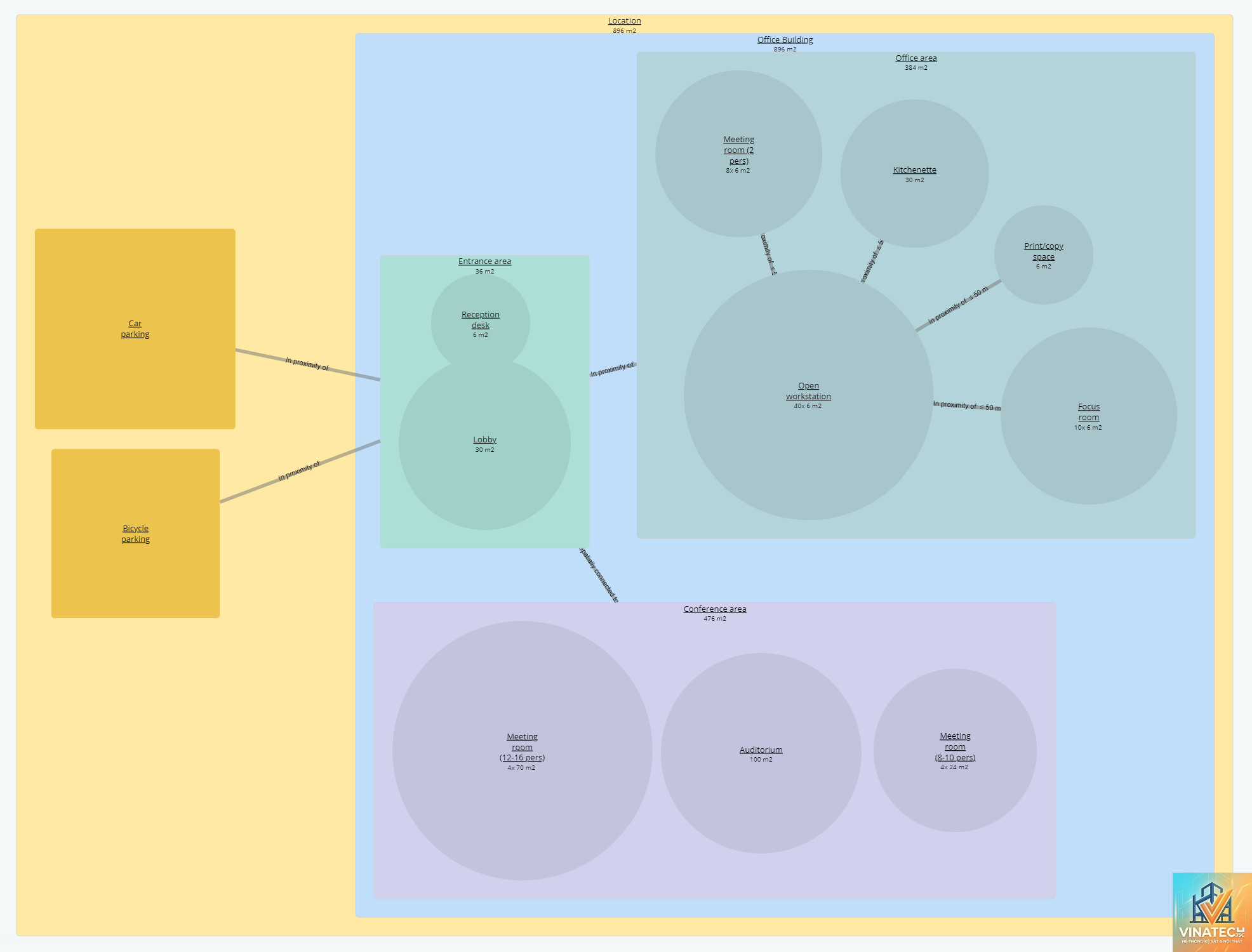

Đây là dạng phổ biến nhất trong thiết kế kiến trúc. Các không gian được vẽ dưới dạng hình tròn (bubble) với kích thước tương đối phản ánh diện tích. Các bong bóng được nối với nhau để chỉ ra mối quan hệ kề cận cần thiết. Ví dụ: trong thiết kế bệnh viện, khu cấp cứu phải kề khu chụp X-quang và thang máy ưu tiên.
2. Matrix Adjacency Diagram (Ma Trận Kề) – Dạng Bảng Biểu

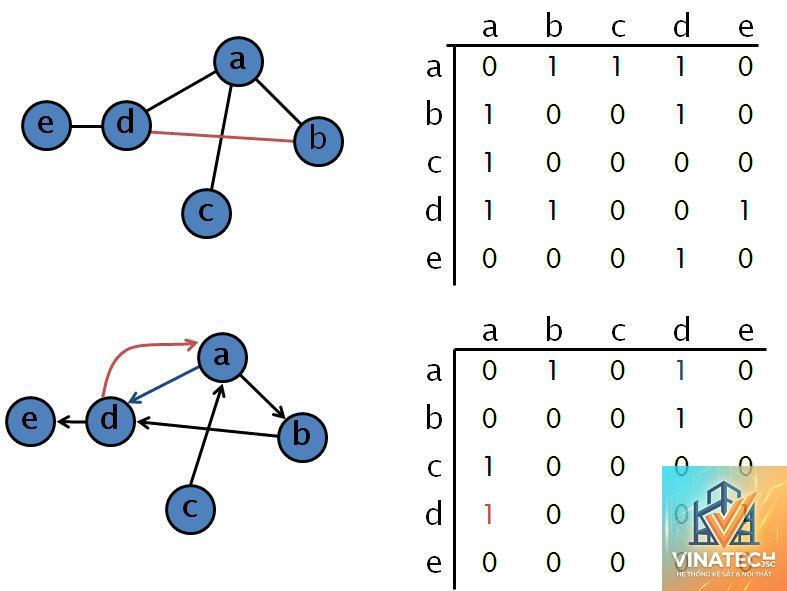

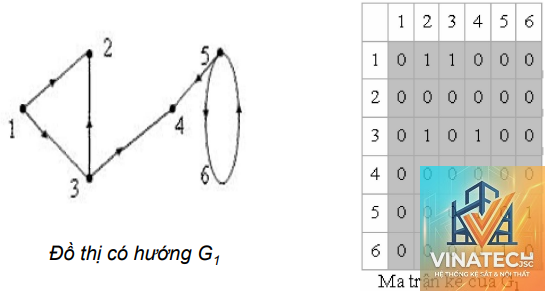

Sử dụng ma trận hai chiều để biểu diễn mối quan hệ. Hàng và cột là các thực thể, ô giao nhau đánh dấu mức độ kề cận (cao/trung bình/thấp). Dạng này rất hữu ích khi có nhiều thực thể (trên 20) và cần phân tích định lượng. Ma trận kề thường được dùng trong quy hoạch tổng thể nhà máy hoặc khu đô thị.
Áp dụng trong lý thuyết đồ thị và khoa học dữ liệu. Các nút và cạnh thường được vẽ bằng thuật toán (ví dụ: Force-directed graph) để tối ưu hóa khoảng cách. Nó giúp phát hiện cộng đồng (clusters) và các nút trung tâm trong mạng xã hội, mạng lưới giao thông hoặc hệ thống máy tính.
Lợi Ích Vượt Trội Khi Sử Dụng Adjacency Diagram
Việc hiểu rõ adjacency diagram là gì sẽ mở ra nhiều lợi ích thực tế:
Trực quan hóa các mối quan hệ phức tạp: Giúp các bên liên quan (chủ đầu tư, kiến trúc sư, kỹ sư) dễ dàng nắm bắt logic bố trí không gian chỉ trong vài phút.
Hỗ trợ ra quyết định bố trí mặt bằng: Dựa trên các mối quan hệ kề cận,
Trong thực tế, hai thuật ngữ này thường được dùng thay thế cho nhau trong kiến trúc. Tuy nhiên, adjacency diagram có phạm vi rộng hơn: nó bao gồm cả dạng ma trận và mạng lưới, không chỉ giới hạn ở các hình tròn. Sơ đồ bong bóng là một thể hiện cụ thể của adjacency diagram trong giai đoạn phác thảo ý tưởng không gian.
Cần bao nhiêu nút thì phải dùng ma trận kề thay vì sơ đồ?
Khi số lượng thực thể vượt quá 12-15, sơ đồ dạng hình học (bubble, network) dễ bị rối. Lúc này, ma trận kề (matrix adjacency diagram) là lựa chọn tối ưu hơn vì nó thể hiện tất cả cặp quan hệ trên một bảng có cấu trúc, dễ dàng phân tích và sửa đổi.
Làm thế nào để đánh giá mức độ kề cận một cách khách quan?
Xây dựng tiêu chí đánh giá dựa trên ba yếu tố: tần suất tương tác (hàng giờ, hàng ngày, hàng tuần), tính chất tương tác (vật chất, thông tin, con người), và yêu cầu môi trường (ánh sáng, tiếng ồn, độ ẩm). Cho điểm từ 0 đến 3 cho từng cặp, sau đó tính trung bình hoặc trọng số. Ví dụ: phòng pha chế và quán cà phê cần kề (3 điểm), nhưng phòng máy chủ và khu vực ăn uống nên cách xa (0 điểm).
Có phần mềm miễn phí nào để vẽ adjacency diagram không?
Có. Miro và Lucidchart cung cấp phiên bản miễn phí với đầy đủ tính năng cơ bản. Draw.io (hoặc diagrams.net) hoàn toàn miễn phí và tích hợp với Google Drive. Đối với kiến trúc,
Adjacency diagram tập trung vào mối quan hệ kề cận mà không xét đến hình dạng hay kích thước thực. Space planning graph (đồ thị quy hoạch không gian) là bước tiếp theo, nơi sơ đồ kề cận được chuyển đổi thành lô-gic bố trí mặt bằng với tỷ lệ và kích thước cụ thể. Nói cách khác, adjacency diagram là nguyên liệu đầu vào cho space planning graph.
Kết Luận
Adjacency diagram không chỉ là một công cụ vẽ sơ đồ đơn thuần – nó là một phương pháp tư duy hệ thống giúp bạn tổ chức thông tin về không gian và mối quan hệ một cách logic và trực quan. Từ kiến trúc sư, nhà quy hoạch đô thị, cho đến chuyên viên UX và nhà phân tích dữ liệu, tất cả đều có thể hưởng lợi từ việc nắm vững kỹ thuật này. Khi bạn đã hiểu rõ adjacency diagram là gì, hãy áp dụng nó vào dự án thực tế như một bước không thể thiếu trong quy trình thiết kế. Bắt đầu bằng việc liệt kê các thực thể, đánh giá mức độ kề cận, và phác thảo sơ đồ đầu tiên. Sau vài lần thực hành, bạn sẽ thấy khả năng phân tích bố trí không gian của mình được cải thiện rõ rệt, đồng thời giảm thiểu các sai sót tốn kém về sau.
